Installer une machine lourde à l’étage nécessite impérativement une vérification structurelle par un professionnel qualifié, car la capacité portante d’un plancher ne peut être validée par un simple calcul approximatif. Cette intervention préalable constitue la seule garantie de sécurité pour éviter des déformations, fissures ou risques d’effondrement mettant en danger les occupants du bâtiment. Les bureaux d’études structure et ingénieurs spécialisés disposent des compétences techniques pour analyser le type de plancher, calculer les charges admissibles selon les normes en vigueur, et recommander d’éventuels renforcements adaptés à votre projet. Cette démarche professionnelle vous assure la tranquillité d’esprit et la pérennité de votre installation, en vous protégeant contre des sinistres coûteux et irréversibles.
Pourquoi un calcul en kg/m² ne suffit pas pour valider votre projet
La consultation de valeurs moyennes trouvées en ligne constitue un piège fréquent pour les particuliers souhaitant installer un équipement lourd à l’étage. Ces données génériques ne tiennent pas compte de la singularité de votre plancher, ni de ses caractéristiques constructives réelles. Une charge admissible plancher dépend de multiples paramètres techniques impossibles à évaluer sans diagnostic professionnel approfondi.
Chaque structure présente des spécificités liées à son mode de construction, son âge et les matériaux utilisés. Le solivage plancher bois d’une maison des années 1970 ne répond pas aux mêmes exigences qu’une dalle béton récente dimensionnée selon les Eurocodes. Les professionnels du bâtiment constatent régulièrement des installations hasardeuses ayant conduit à des désordres structurels majeurs.
Charge permanente et charge d’exploitation : deux notions fondamentales
La charge permanente correspond au poids de la structure elle-même : plancher bois, panneaux OSB, revetement sol, cloisons maconnees et tous les éléments fixes du bâti. Cette charge reste constante dans le temps et s’exerce en continu sur le solivage plancher. Les ingénieurs structure l’intègrent dans leurs calculs dès la conception du bâtiment selon les normes DTU et Eurocodes.
La charge d’exploitation représente quant à elle les sollicitations variables : mobilier, occupants, et équipements mobiles installés ultérieurement. Votre home gym, aquarium volumineux ou machine industrielle s’ajoute à cette catégorie. Le dimensionnement plancher bois initial ne prévoit généralement qu’une charge d’exploitation standard pour l’habitation, rarement suffisante pour des équipements très lourds concentrés sur une surface réduite.
Les limites des valeurs forfaitaires trouvées en ligne
Les tableaux généralistes mentionnant 150 kg/m² ou 200 kg/m² pour un plancher étage n’ont aucune valeur contractuelle ni technique. Ces moyennes correspondent à des configurations théoriques standard d’habitation combles amenageables, sans tenir compte de votre situation réelle. La capacite portante plancher varie considérablement selon la portée des solives, leur entraxe et leur section.
Un bureau etudes structure procède toujours à une analyse personnalisée en vérifiant les appuis longueur solive, l’état de la structure porteuse et les matériaux constitutifs. Cette approche méthodique intègre les états limites de service (ELS) et états limites ultimes (ELU), deux critères normatifs indispensables pour garantir la sécurité. Se fier à une valeur approximative expose à des risques majeurs de sinistre et engage votre responsabilité en cas d’accident.
Les paramètres structurels déterminants pour la capacité portante
La résistance d’un plancher dépend d’un ensemble de caractéristiques techniques interdépendantes que seul un professionnel qualifié peut évaluer avec précision. Le type de structure, les dimensions des éléments porteurs et leur disposition influencent directement la charge admissible plancher bois ou béton. Une intervention spécialisée permet d’identifier ces paramètres et de les confronter aux exigences de votre projet d’installation.
Les professionnels du bâtiment utilisent des outils de calcul de structure conformes aux DTU planchers bois et aux Eurocodes pour valider la faisabilité technique. Cette démarche rigoureuse garantit que votre équipement ne provoquera ni fleche deformation excessive, ni risque d’effondrement. La qualité de cette analyse conditionne la pérennité de votre installation et la sécurité des occupants.
L’influence de la portée et du type de dalle
La portée désigne la distance entre deux appuis consécutifs supportant les solives plancher bois ou la dalle béton. Plus cette distance augmente, plus la sollicitation en flexion devient importante et réduit la capacité portante. Un plancher bois solive avec une portée de 4 mètres présente une résistance nettement inférieure à un plancher identique avec une portée de 2,5 mètres seulement.
Le type de dalle joue également un rôle déterminant : une dalle béton armé de 15 cm d’épaisseur offre généralement une meilleure capacité portante qu’un plancher bois section courante en rénovation. Les professionnels évaluent systématiquement l’épaisseur de la dalle, la nature des matériaux et la présence éventuelle de poutres ou poutrelles métalliques. Cette analyse technique permet d’établir un diagnostic fiable et de proposer des solutions adaptées si nécessaire.

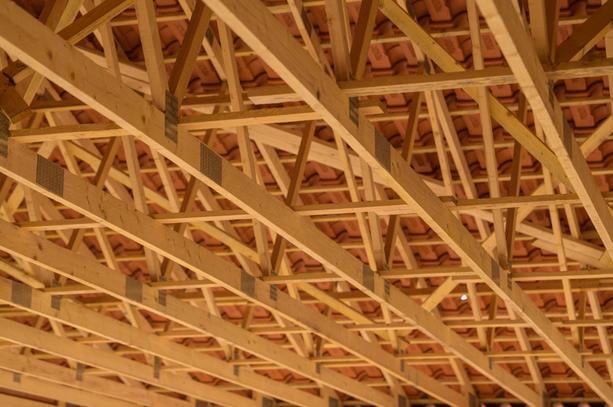

L’importance de l’entraxe et de la section des solives
L’entraxe solives correspond à l’espacement entre deux solives consécutives dans un plancher bois. Cette dimension influence directement la répartition des charges et la rigidité de l’ensemble. Un entraxe de 40 cm offre une meilleure résistance qu’un entraxe de 60 cm à section égale de solive bois massif.
La section des solives détermine leur capacité à résister aux efforts de flexion et au poinçonnement localisé. Les solives bois massif couramment utilisées en construction ossature bois présentent des sections variées selon les charges prévues initialement. Un bureau etudes structure vérifie systématiquement la conformité entre la section existante et les nouvelles sollicitations envisagées, en calculant la flèche et la déformation selon les états limites définis par les normes en vigueur.
Proximité des murs porteurs et répartition des appuis
L’installation d’un équipement lourd à proximité immédiate d’un mur porteur réduit considérablement la portée sollicitée et améliore la capacité portante locale. Les charges se transmettent plus directement vers les fondations sans provoquer de flexion excessive du plancher. Cette configuration constitue généralement la solution la plus favorable d’un point de vue structurel.
Les professionnels recommandent systématiquement de privilégier les zones proches des murs porteurs ou des poutres principales pour installer des charges concentrées importantes. Cette précaution limite les contraintes sur le solivage plancher bois et réduit les risques de déformation à long terme. Un diagnostic structure permet d’identifier précisément ces zones favorables et d’optimiser l’implantation de votre équipement pour garantir la sécurité et la durabilité de l’installation.
Les risques structurels liés à une installation non validée
L’installation d’un équipement lourd sans validation préalable expose à des désordres structurels aux conséquences parfois irréversibles. Les professionnels du bâtiment constatent régulièrement des pathologies graves résultant d’une méconnaissance des charges admissibles réelles. Ces sinistres engendrent non seulement des coûts de réparation élevés, mais peuvent également mettre en danger la sécurité des occupants.
La complexité des phénomènes mécaniques en jeu nécessite une analyse technique approfondie que seul un ingenieur structure qualifié peut réaliser. Cette intervention préventive constitue un investissement de sécurité indispensable pour protéger votre patrimoine. Les professionnels référencés sur Plus que pro disposent des compétences reconnues pour mener ce diagnostic avec rigueur et vous accompagner dans la validation de votre projet.

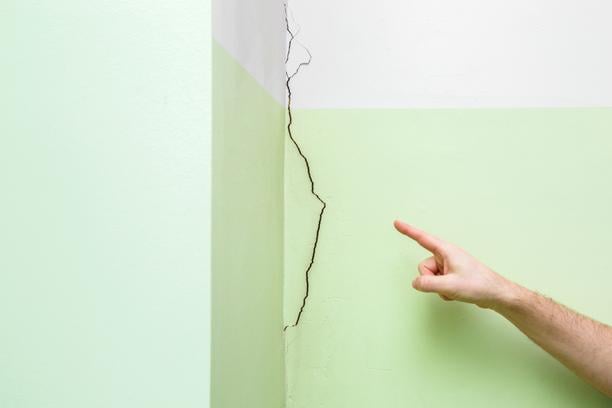

Fissuration et déformation progressive du plancher
Une surcharge localisée provoque une flexion excessive du plancher qui se traduit par une flèche deformation visible à l’œil nu. Cette déformation peut atteindre plusieurs centimètres dans les cas sévères et s’accompagner de grincements caractéristiques. Les panneaux OSB ou le parquet subissent alors des contraintes anormales entraînant leur dégradation progressive.
La fissuration apparaît généralement aux points de jonction entre le plancher et les murs porteurs, ou au niveau des plafonds de l’étage inférieur. Ces fissures témoignent d’une sollicitation excessive de la structure dépassant l’etat limite de service défini par les normes. Un bureau etudes structure peut évaluer la gravité de ces désordres et proposer des solutions de renforcement adaptées pour restaurer la capacité portante initiale.
Le risque de poinçonnement localisé
Le poinçonnement désigne la rupture localisée du plancher sous l’effet d’une charge concentrée sur une surface réduite. Ce phénomène se produit lorsque la pression exercée dépasse la résistance des matériaux constitutifs. Les équipements de musculation avec appuis étroits ou les pieds de machines industrielles présentent un risque particulièrement élevé de poinçonnement.
Les professionnels calculent systématiquement ce risque en vérifiant l’etat limite ultime (ELU) selon les Eurocodes applicables. Une plateforme de répartition peut atténuer ce risque en élargissant la surface d’appui et en distribuant la charge sur plusieurs solives adjacentes. Cette solution technique reste toutefois insuffisante si la capacite portante plancher globale s’avère inadéquate pour supporter le poids total de l’équipement.
Vibrations et fatigue mécanique à long terme
Les équipements générant des vibrations régulières, comme certaines machines de fitness ou outils industriels, sollicitent le plancher de manière dynamique. Ces sollicitations répétées peuvent provoquer une fatigue mécanique accélérée des matériaux et des assemblages. Le bois massif et les panneaux travaillent différemment sous vibrations, créant des contraintes complexes difficiles à évaluer sans compétences spécialisées.
Un diagnostic structurel préalable intègre l’analyse de ces sollicitations dynamiques pour vérifier la compatibilité avec le dimensionnement plancher existant. Les professionnels peuvent recommander des dispositifs d’amortissement ou de renforcement spécifiques pour préserver l’intégrité de la structure. Cette approche préventive garantit la pérennité de votre installation et évite une dégradation progressive pouvant conduire à des réparations coûteuses.
Solutions techniques et limites de la plateforme de répartition
La plateforme de répartition constitue une solution fréquemment évoquée pour distribuer les charges concentrées sur une surface plus importante. Ce dispositif repose généralement sur des poutres ou lambourdes disposées perpendiculairement aux solives existantes, supportant un panneau rigide qui accueille l’équipement. Cette technique permet effectivement de réduire la pression ponctuelle exercée sur chaque solive individuelle.
Cette approche présente néanmoins des limites importantes qu’il convient de comprendre avant toute décision. Une plateforme de répartition ne modifie pas la capacite portante globale du plancher, mais redistribue uniquement la charge sur plusieurs éléments porteurs. Si le solivage plancher bois dans son ensemble ne possède pas la résistance suffisante, cette solution ne garantit aucune sécurité supplémentaire.
Principe de fonctionnement et mise en œuvre
La mise oeuvre plancher de répartition nécessite un dimensionnement précis des éléments constitutifs selon les charges à supporter. Les lambourdes doivent présenter une section adaptée et reposer sur un nombre suffisant de solives pour assurer une transmission correcte des efforts. Les professionnels calculent ces dimensions selon les DTU planchers bois et les règles de l’art du bâtiment.
Le panneau supérieur, généralement en panneaux OSB épais ou en bois massif, doit offrir une rigidité suffisante pour éviter toute déformation locale. L’assemblage des différents éléments requiert des fixations mécaniques dimensionnées pour reprendre les efforts de cisaillement. Cette construction technique nécessite un savoir-faire précis pour garantir son efficacité et sa durabilité dans le temps.
Limites et précautions indispensables
Une plateforme de répartition ne compense jamais une insuffisance structurelle du plancher existant. Si la charge totale dépasse la capacité portante calculée selon l’entraxe solives et leur section, le risque de sinistre persiste malgré la répartition. Les professionnels insistent sur cette distinction fondamentale pour éviter les erreurs d’appréciation dangereuses.
Le poids propre de la plateforme s’ajoute également à la charge permanente du plancher, réduisant d’autant la marge disponible pour l’équipement lui-même. Un bureau etudes structure évalue précisément ce bilan de charges global en tenant compte de tous les éléments constitutifs. Cette analyse complète permet de valider ou non la faisabilité du projet et d’identifier les renforcements éventuellement nécessaires pour garantir la sécurité.
Quand envisager un renforcement structurel
Le renforcement du plancher devient indispensable lorsque le diagnostic révèle une capacité portante insuffisante pour accueillir l’équipement envisagé. Plusieurs techniques existent selon la configuration : ajout de solives intermédiaires, mise en place de poutres métalliques, ou renforcement par sous-face du plancher. Ces interventions requièrent des compétences spécialisées en construction ossature bois ou en structures mixtes.
Les professionnels du bâtiment établissent un cahier des charges précis définissant les travaux nécessaires selon les normes DTU Eurocodes applicables. Cette démarche garantit la conformité réglementaire et la qualité d’exécution. Le coût de ces renforcements doit être mis en perspective avec les risques encourus en cas d’installation non validée, et avec la valeur patrimoniale du bien immobilier protégé.
L’intervention obligatoire d’un professionnel qualifié
Le recours à un ingenieur structure ou à un bureau etudes structure constitue la seule démarche responsable avant toute installation d’équipement lourd à l’étage. Ces professionnels qualifiés disposent des compétences techniques, des outils de calcul et de la connaissance réglementaire pour valider la faisabilité de votre projet en toute sécurité. Leur intervention préalable vous protège contre des décisions hasardeuses aux conséquences potentiellement graves.
Cette analyse professionnelle représente un investissement modéré au regard des enjeux de sécurité et des coûts de réparation en cas de sinistre. Les ingénieurs référencés sur Plus que pro vous accompagnent avec méthode et rigueur pour évaluer la charge admissible plancher réelle de votre bâtiment. Leur diagnostic personnalisé intègre l’ensemble des paramètres structurels et vous apporte les préconisations adaptées à votre situation spécifique.
Le diagnostic structurel : une étape indispensable
Le diagnostic structurel commence par l’analyse des plans existants et la visite du site pour identifier le type de structure, les matériaux constitutifs et l’état général du bâti. Le professionnel examine le solivage plancher bois, mesure l’entraxe solives, vérifie la section des éléments porteurs et repère les murs porteurs et appuis principaux. Cette investigation méthodique permet de collecter toutes les données nécessaires aux calculs.
L’ingenieur structure procède ensuite au calcul de structure proprement dit en appliquant les méthodes définies par les Eurocodes et les DTU planchers bois. Il vérifie successivement l’ELS etat limite de service (flèche et déformation admissibles) et l’ELU etat limite ultime (résistance maximale avant rupture). Ces deux critères normatifs garantissent la sécurité et le confort d’usage de votre installation.
Les livrables et recommandations du bureau d’études
À l’issue de son analyse, le bureau etudes structure vous remet un rapport détaillé précisant la capacité portante réelle du plancher étage et la compatibilité avec votre projet. Ce document technique comporte les calculs justificatifs, les hypothèses retenues et les coefficients de sécurité appliqués. Il constitue une pièce contractuelle engageant la responsabilité du professionnel.
Le rapport formule également des recommandations précises : validation sans réserve si la structure existante convient, préconisations d’aménagements (plateforme de répartition, implantation optimale), ou prescription de renforcements structurels si nécessaire. Ces recommandations constituent votre feuille de route pour sécuriser votre installation. Les professionnels peuvent également vous accompagner dans le suivi des travaux pour garantir la conformité de la mise en œuvre.
Comment choisir le bon professionnel
Le choix d’un ingenieur structure ou d’un bureau etudes structure qualifié conditionne la qualité et la fiabilité du diagnostic. Privilégiez les professionnels disposant de références vérifiables dans le domaine de la rénovation et du dimensionnement plancher. La plateforme Plus que pro référence des bureaux d’études reconnus pour leur savoir-faire et leur sérieux.
Vérifiez que le professionnel maîtrise les normes DTU Eurocodes applicables à votre type de structure, qu’il s’agisse de plancher bois ou de dalle béton. Son expérience dans la construction ossature bois ou en rénovation constitue un atout précieux pour appréhender les spécificités de votre bâtiment. N’hésitez pas à demander un devis détaillé précisant le périmètre d’intervention et les livrables attendus pour comparer les prestations en toute transparence.
Les bonnes pratiques pour sécuriser votre projet d’installation
La réussite de votre projet d’installation d’équipement lourd à l’étage repose sur une démarche méthodique respectant plusieurs étapes incontournables. Cette approche structurée vous garantit la sécurité des occupants, la pérennité de votre installation et la tranquillité d’esprit face aux risques structurels. Les professionnels du bâtiment recommandent de suivre ces bonnes pratiques pour éviter toute décision précipitée.
L’anticipation constitue la clé d’un projet réussi : contactez un bureau etudes structure avant tout achat d’équipement pour valider la faisabilité technique. Cette chronologie vous évite d’acquérir du matériel incompatible avec votre structure existante et vous permet d’intégrer les éventuels travaux de renforcement dans votre budget global. Les professionnels référencés sur Plus que pro vous accompagnent dès cette phase amont pour sécuriser votre démarche.
Organiser votre démarche en amont du projet
Rassemblez tous les documents techniques disponibles concernant votre bâtiment : plans de construction, descriptifs techniques, rapports d’expertise antérieurs. Ces éléments faciliteront le travail du professionnel et réduiront la durée d’intervention. Identifiez également les caractéristiques précises de l’équipement envisagé : poids total, dimensions d’emprise au sol, génération éventuelle de vibrations.
Définissez clairement vos besoins et contraintes pour permettre au bureau etudes structure de proposer des solutions adaptées. La localisation souhaitée de l’équipement, les possibilités d’aménagement de l’espace et votre budget disponible pour d’éventuels renforcements constituent des informations importantes. Cette préparation méthodique optimise la qualité du diagnostic et la pertinence des recommandations formulées.
Points de vigilance lors du diagnostic
Pendant l’intervention du professionnel, assurez-vous qu’il examine effectivement la structure porteuse et ne se contente pas d’une analyse documentaire. La vérification visuelle de l’état du solivage plancher bois, la mesure réelle de l’entraxe solives et l’inspection de la sous-face du plancher fournissent des informations complémentaires aux plans théoriques. Ces investigations permettent de détecter d’éventuelles pathologies ou modifications non documentées.
Questionnez le professionnel sur les normes et méthodes de calcul utilisées pour valider leur conformité aux DTU planchers bois et Eurocodes en vigueur. Un ingenieur structure compétent explique sa démarche de manière pédagogique et justifie ses conclusions par des éléments techniques vérifiables. Cette transparence constitue un gage de qualité et renforce la confiance dans les recommandations formulées.
Conseils pour la mise en œuvre de l’installation
Si le diagnostic valide la faisabilité sans réserve, respectez scrupuleusement les préconisations d’implantation formulées par le professionnel. La localisation précise de l’équipement, son orientation et les dispositifs de répartition éventuels conditionnent la sécurité de l’installation. Ne modifiez pas ces paramètres sans consultation préalable du bureau etudes structure.
En cas de nécessité de renforcement, confiez les travaux à des entreprises qualifiées disposant des compétences spécifiques en construction ossature bois ou structures mixtes selon la nature des interventions. Exigez une attestation de conformité à l’issue des travaux garantissant le respect des prescriptions techniques. Cette démarche qualitative vous protège et valorise votre patrimoine immobilier en documentant les améliorations structurelles réalisées.
