Ajouter un troisième interrupteur à un circuit existant est une opération réalisable par un particulier informé, apportant plus de confort tout en préservant votre tranquillité d’esprit à condition de respecter scrupuleusement les règles de sécurité. Les professionnels recommandent de maîtriser les schémas spécifiques (va-et-vient et permutateur) pour garantir la qualité et la conformité de votre installation électrique. Dans ce domaine, la précision technique est synonyme de sécurité, et la confiance en vos capacités ou le recours à un électricien qualifié reste le gage d’une satisfaction durable. La vérification systématique de l’absence de tension avant toute intervention constitue la première étape incontournable pour modifier avec succès votre circuit électrique.
Comprendre les différents schémas pour ajouter un interrupteur électrique
L’ajout d’un interrupteur sur un circuit existant nécessite de bien comprendre le type de montage électrique déjà en place. Cette compréhension technique permet de déterminer si vous devez opter pour un montage en va-et-vient ou un système avec permutateur. Le choix du schéma dépend principalement du nombre d’interrupteurs déjà présents et de la configuration souhaitée.
Demandez gratuitement votre devis
Les circuits d’éclairage domestiques comportent généralement des points de commande simples ou doubles. L’intégration d’un nouvel interrupteur implique de modifier le câblage existant tout en préservant la fonctionnalité du circuit. Cette intervention demande une connaissance précise des codes couleur et des connexions spécifiques à chaque type de montage.
Le schéma du va-et-vient: principe et applications
Le montage en va-et-vient permet de commander un même point lumineux depuis deux endroits distincts. Ce système utilise des interrupteurs spécifiques dotés de trois bornes: une borne commune et deux bornes de commutation. Le fonctionnement repose sur l’alternance des positions des commutateurs pour ouvrir ou fermer le circuit.
La transformation d’un interrupteur simple en va-et-vient nécessite l’ajout d’un fil pilote entre les deux points de commande. Ce fil supplémentaire, généralement de couleur violette ou orange, assure la liaison entre les deux interrupteurs. Le branchement correct des fils de phase, de neutre et de retour lampe constitue la clé d’un fonctionnement optimal.
- Vérifier la présence d’une boîte de dérivation accessible pour faciliter la modification
- Utiliser des fils de couleurs distinctes pour chaque fonction (phase, retour, navette)
- S’assurer que les interrupteurs installés sont bien de type va-et-vient
- Tester le circuit après modification avant de refermer les boîtiers
- Respecter la section des conducteurs déjà en place pour maintenir la sécurité
L’installation en va-et-vient représente la solution idéale pour les couloirs, escaliers ou pièces avec plusieurs accès. Son principe de fonctionnement garantit une commande pratique de l’éclairage peu importe la position de l’utilisateur dans l’espace.
Le montage avec permutateur: quand et comment l’utiliser
Lorsqu’il s’agit d’ajouter un troisième point de commande (ou plus) sur un circuit existant, le montage avec permutateur devient nécessaire. Le permutateur est un interrupteur à quatre bornes qui s’intercale entre deux interrupteurs va-et-vient. Ce dispositif permet de multiplier les points de commande sans limite théorique.
Le câblage d’un permutateur diffère de celui d’un va-et-vient classique. Il nécessite deux fils de navette supplémentaires entre chaque permutateur et les interrupteurs va-et-vient situés aux extrémités du circuit. Cette configuration plus complexe demande une attention particulière lors du branchement des fils sur les bornes spécifiques.
Le principe de fonctionnement repose sur la commutation des fils navettes. À chaque actionnement d’un interrupteur (va-et-vient ou permutateur), l’état du circuit change, permettant d’allumer ou d’éteindre le luminaire depuis n’importe quel point de commande. Cette flexibilité rend le système particulièrement adapté aux grands espaces ou aux pièces avec plusieurs entrées.
- Identifier clairement les deux fils navettes existants avant installation
- Utiliser de préférence des conducteurs de couleurs différentes pour les navettes
- Prévoir une boîte d’encastrement adaptée à la profondeur du permutateur
- Vérifier la compatibilité du permutateur avec votre installation (tension, ampérage)
- Documenter votre schéma de câblage pour faciliter les interventions futures
Le montage avec permutateur offre une grande souplesse d’utilisation tout en maintenant la simplicité d’emploi pour l’utilisateur final. Cette solution technique s’avère idéale pour les maisons avec extensions ou les grands espaces de vie.
Points de vigilance et normes de sécurité pour tout ajout d’interrupteur
La sécurité électrique constitue la priorité absolue lors de tout ajout d’interrupteur sur un circuit existant. Avant d’entreprendre ce type de travaux, il est impératif de couper l’alimentation au niveau du disjoncteur concerné et de vérifier l’absence de tension à l’aide d’un testeur. Cette précaution élémentaire permet d’éviter tout risque d’électrocution pendant l’intervention.
La conformité aux normes électriques en vigueur garantit non seulement votre sécurité mais également celle de votre habitation. Toute modification apportée à une installation électrique doit respecter la norme NF C 15-100, qui définit les règles techniques à suivre pour les installations électriques à basse tension. Le non-respect de ces normes peut entraîner des risques d’incendie ou compromettre votre assurance habitation.
Les précautions essentielles avant toute intervention électrique
La préparation minutieuse de votre intervention constitue la base d’un travail sécurisé. Prenez le temps d’analyser le circuit existant, de repérer les fils et leur fonction avant toute modification. Cette étape préliminaire vous permet d’anticiper les difficultés et de préparer le matériel adéquat.

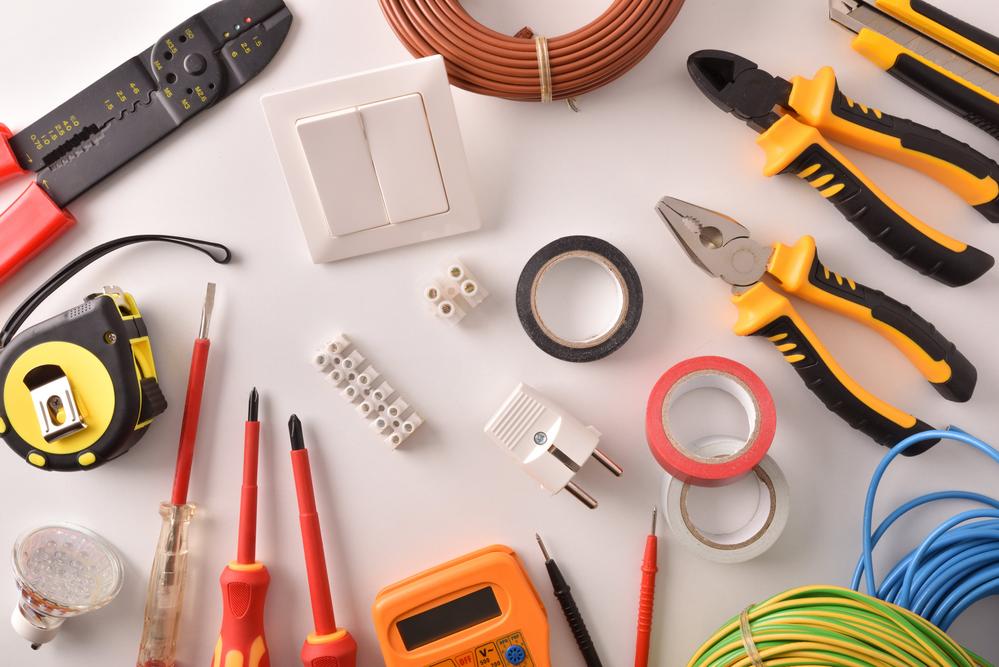

L’utilisation d’outils adaptés et isolés représente également un facteur de sécurité déterminant. Équipez-vous d’un tournevis testeur, d’une pince à dénuder de qualité et de gants isolants pour manipuler les fils en toute sécurité. Ces équipements de protection individuelle limitent considérablement les risques lors des interventions sur les circuits électriques domestiques.
- Couper systématiquement le courant au tableau électrique avant toute intervention
- Vérifier l’absence de tension sur tous les conducteurs avec un testeur fiable
- Porter des chaussures à semelles isolantes pendant les travaux
- Travailler dans un environnement sec et bien éclairé
- Ne jamais intervenir seul sur une installation électrique
La prudence recommande également de photographier l’installation existante avant démontage. Cette précaution simple permet de conserver une trace du câblage initial et facilite le remontage en cas de doute. Les professionnels qualifiés appliquent systématiquement cette méthode pour garantir l’intégrité des circuits sur lesquels ils interviennent.
Conformité à la norme NF C 15-100: exigences incontournables
La norme NF C 15-100 impose des règles strictes concernant les circuits d’éclairage et leurs points de commande. Elle stipule notamment que les conducteurs doivent avoir une section minimale de 1,5 mm² pour les circuits d’éclairage et que le code couleur des fils doit être rigoureusement respecté (bleu pour le neutre, vert/jaune pour la terre, autres couleurs pour les phases et retours).
Les boîtes de dérivation utilisées pour réaliser les connexions doivent rester accessibles et ne peuvent être dissimulées derrière des cloisons fixes. Cette exigence permet d’intervenir ultérieurement sur l’installation sans avoir à entreprendre de travaux de démolition. Les connexions réalisées dans ces boîtes doivent être durables et sécurisées, à l’aide de bornes spécifiques ou de dominos de qualité.
La hauteur d’installation des interrupteurs fait également l’objet de préconisations normatives. Ils doivent généralement être placés entre 0,90 m et 1,30 m du sol fini, et à au moins 0,60 m des points d’eau. Ces mesures standardisées garantissent l’accessibilité et la sécurité des points de commande pour tous les utilisateurs.
- Respecter les distances minimales entre appareillages électriques et points d’eau
- Utiliser exclusivement des matériels certifiés NF ou CE
- Maintenir une cohérence dans les calibres des disjoncteurs et sections de câbles
- Prévoir une réserve suffisante de fil dans les boîtes d’encastrement
- S’assurer que l’ajout n’entraîne pas une surcharge du circuit existant
L’installation électrique modifiée doit conserver sa traçabilité technique. Il est recommandé de mettre à jour le schéma électrique de votre habitation après tout ajout ou modification significative. Ce document constitue une référence précieuse pour les futures interventions et contribue à maintenir la qualité de votre installation dans le temps.
Solutions techniques pour un raccordement sécurisé sans coupure générale
L’ajout d’un interrupteur sur un circuit existant peut parfois s’effectuer sans nécessiter une coupure générale de l’installation, notamment grâce à des méthodes spécifiques et du matériel adapté. Cette approche requiert cependant une vigilance accrue et des connaissances techniques solides. La possibilité d’intervenir sur un circuit particulier en isolant uniquement celui-ci représente un avantage considérable pour maintenir le confort des occupants.
Les professionnels utilisent des techniques permettant d’identifier précisément le circuit concerné et de le sécuriser avant intervention. Cette méthode implique de localiser exactement le disjoncteur divisionnaire protégeant la ligne et de vérifier son bon fonctionnement. L’utilisation d’équipements de protection individuelle reste indispensable même lorsque seule une partie de l’installation est mise hors tension.
Le matériel adapté: bornes Wago et connecteurs spécifiques
Les bornes de connexion rapide type Wago constituent une solution moderne et sécurisée pour réaliser des raccordements électriques fiables. Ces connecteurs à ressort permettent de joindre plusieurs fils sans avoir à les torsader, limitant ainsi les risques de connexion défaillante. Leur conception autorise également une déconnexion facile en cas de besoin, sans endommager les conducteurs.
Contrairement aux dominos traditionnels qui nécessitent un serrage par vis, les bornes Wago maintiennent une pression constante sur les conducteurs. Cette caractéristique élimine les risques de desserrage progressif qui peuvent provoquer des échauffements dangereux. Les modèles transparents offrent l’avantage de pouvoir vérifier visuellement la qualité du raccordement et la profondeur d’insertion des fils.
- Choisir des bornes adaptées à la section des conducteurs utilisés
- Vérifier que l’isolant du fil est correctement dénudé (ni trop, ni trop peu)
- S’assurer que les brins des conducteurs souples sont bien regroupés
- Tester la solidité du raccordement par une légère traction sur chaque fil
- Préférer les bornes avec levier pour les conducteurs de forte section
Pour les installations encastrées, des connecteurs spécifiques existent également, offrant une compacité adaptée aux boîtiers d’encastrement standardisés. Ces solutions techniques, largement adoptées par les professionnels, permettent d’optimiser l’espace disponible tout en garantissant des connexions sûres et durables.
Techniques de raccordement fiables pour préserver l’installation
Le raccordement d’un nouvel interrupteur sur un circuit existant implique souvent d’intervenir au niveau d’une boîte de dérivation. Cette opération nécessite d’identifier correctement les différents conducteurs et leur fonction. L’utilisation d’un testeur de continuité permet de repérer avec certitude les fils correspondant à chaque partie du circuit.
La préservation de l’isolation des conducteurs non concernés par la modification constitue un point essentiel. Lors de l’ouverture d’une boîte de dérivation, il convient de manipuler délicatement les connexions existantes et de protéger les fils non utilisés avec des embouts isolants. Cette précaution évite tout contact accidentel pouvant provoquer un court-circuit.
Pour garantir la pérennité de l’installation modifiée, il est recommandé de limiter la longueur des fils dénudés au strict nécessaire. Les connexions trop dénudées représentent un risque de contact entre conducteurs, tandis qu’un dénudage insuffisant compromet la qualité du contact électrique. La juste mesure se situe généralement entre 8 et 10 mm, selon le type de connecteur utilisé.
- Réaliser un plan de câblage avant d’intervenir sur les connexions existantes
- Étiqueter temporairement les fils lors du démontage pour faciliter le remontage
- Éviter de trop tirer sur les conducteurs existants pour ne pas les endommager
- Privilégier l’ajout de nouveaux fils plutôt que la réutilisation de fils trop courts
- Vérifier l’absence de conducteurs dénudés visibles après fermeture des connecteurs
L’intégrité du circuit d’origine doit être maintenue tout au long de l’intervention. Cela implique de ne pas modifier la section des conducteurs existants et de respecter scrupuleusement la fonction de chaque fil. Le maintien de cette cohérence technique garantit le bon fonctionnement de l’installation et prévient les risques de surcharge.
Demandez gratuitement votre devis
Quand faire appel à un électricien professionnel est indispensable
Malgré les compétences techniques que peuvent posséder certains particuliers, plusieurs situations nécessitent impérativement l’intervention d’un électricien qualifié. Ces professionnels disposent des outils, des connaissances et des habilitations requises pour intervenir en toute sécurité sur des installations complexes ou présentant des particularités techniques spécifiques.
La sagesse commande parfois de reconnaître ses limites et de solliciter un expert. Cette démarche permet d’éviter les erreurs potentiellement dangereuses et de garantir la conformité de l’installation aux normes en vigueur. L’investissement dans une prestation professionnelle représente souvent une économie à long terme, tant en termes de sécurité que de durabilité.
Les situations complexes nécessitant une intervention professionnelle
Les installations électriques anciennes présentent souvent des spécificités qui les rendent difficiles à modifier sans expertise approfondie. L’absence de terre, l’utilisation de fils en aluminium ou les schémas non conventionnels constituent autant de facteurs de risque qui justifient le recours à un professionnel certifié.

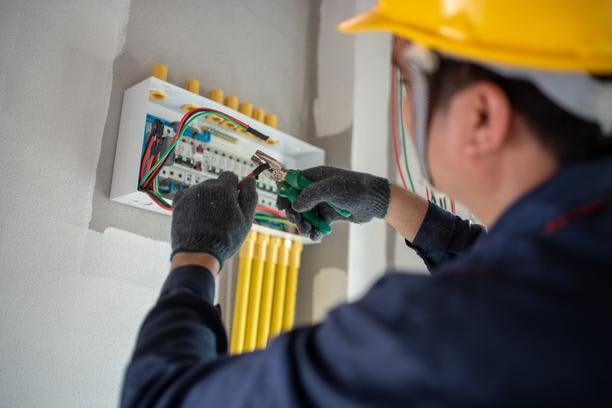

De même, toute modification touchant au tableau électrique principal ou impliquant une augmentation de la puissance installée nécessite des compétences avancées. Ces interventions peuvent affecter l’équilibrage des phases ou la coordination des protections, aspects cruciaux pour la sécurité globale de l’installation.
- Absence d’identification claire des circuits au tableau électrique
- Présence d’un tableau ancien non conforme aux normes actuelles
- Installation comportant plusieurs tableaux divisionnaires interconnectés
- Circuit alimentant des équipements sensibles ou à fort ampérage
- Doute sur la capacité du circuit existant à supporter un point de commande supplémentaire
Les bâtiments soumis à des réglementations particulières, comme les établissements recevant du public (ERP) ou les parties communes d’immeubles, requièrent systématiquement l’intervention de professionnels agréés. Les normes applicables à ces espaces sont plus strictes et nécessitent une connaissance approfondie des textes réglementaires.
Les avantages d’un travail réalisé par un professionnel qualifié
Le recours à un électricien certifié garantit la conformité des travaux réalisés aux normes en vigueur. Cette assurance de qualité technique se traduit par une installation sécurisée et pérenne, offrant une tranquillité d’esprit aux occupants du logement. Le professionnel engage sa responsabilité et délivre généralement une attestation de conformité qui peut s’avérer précieuse pour votre assurance.
Au-delà de l’aspect réglementaire, l’électricien possède l’expérience et le savoir-faire nécessaires pour proposer des solutions optimales adaptées à chaque situation. Son regard expert permet souvent d’identifier des améliorations possibles ou de prévenir des problèmes potentiels que le particulier n’aurait pas anticipés.
L’intervention professionnelle s’accompagne généralement d’une garantie sur les travaux réalisés. Cette protection supplémentaire assure une prise en charge rapide en cas de dysfonctionnement ultérieur lié à l’intervention. La tranquillité d’esprit que procure cette garantie constitue un avantage considérable par rapport à une installation réalisée par soi-même.
- Obtention d’un conseil personnalisé adapté à votre configuration spécifique
- Utilisation de matériels professionnels garantissant une durabilité supérieure
- Réalisation de tests de fonctionnement complets après installation
- Documentation précise des modifications apportées à l’installation
- Respect des délais et du budget grâce à une expérience éprouvée
La satisfaction client représente un objectif prioritaire pour les électriciens professionnels. Leur réputation et le développement de leur activité dépendent directement de la qualité des prestations fournies. Cette motivation constitue une assurance supplémentaire de bénéficier d’un travail soigné et conforme aux attentes exprimées.
