Ajouter une prise électrique dans une cloison en placo nécessite de respecter la norme NF C 15-100 et de maîtriser les techniques de pose des gaines ICTA pour garantir la sécurité de votre installation. Cette intervention, accessible aux bricoleurs avertis pour sa partie mécanique, impose toutefois une vigilance maximale sur le raccordement électrique et la conformité du circuit existant. Les professionnels du bâtiment recommandent systématiquement de vérifier la capacité du tableau électrique et l’absence de réseaux cachés avant toute découpe dans la cloison. Comprendre les étapes techniques et identifier clairement les limites de l’intervention personnelle vous permettra d’agir en toute sécurité et de savoir quand faire appel à un électricien qualifié pour préserver votre tranquillité et la conformité de votre installation.
Analyser la faisabilité technique avant d’intervenir sur la cloison
L’ajout d’une prise électrique dans une cloison creuse commence par une phase d’analyse technique indispensable. Vous devez vérifier que le circuit électrique existant peut supporter un point de raccordement supplémentaire. Cette étape préalable conditionne la réussite et la sécurité de votre projet. Les professionnels qualifiés effectuent systématiquement cette vérification avant toute modification.
Le repérage des réseaux existants constitue une priorité pour éviter tout incident. Un détecteur de matériaux permet d’identifier les fils électriques, les conduites d’eau et les câbles de communication déjà présents dans la cloison. Cette précaution vous protège contre les risques de perforation accidentelle. Les montants métalliques du placo doivent également être localisés avec précision pour planifier le cheminement des nouvelles gaines.
Vérifier la capacité du circuit au tableau électrique
La norme NF C 15-100 impose des limites strictes sur le nombre de prises par circuit. Un disjoncteur de 16A autorise généralement huit prises en section 1,5 mm². Un disjoncteur de 20A permet jusqu’à douze prises en section 2,5 mm². Ces règles garantissent la protection contre les surcharges électriques.
Il est important de consulter votre tableau électrique pour identifier le circuit concerné. Comptez les prises déjà raccordées sur ce circuit avant d’envisager tout ajout. Si la limite est atteinte, vous devrez créer un nouveau circuit dédié. Cette opération nécessite l’intervention d’un électricien qualifié pour modifier le tableau en toute conformité.
Repérer les montants et réseaux avec un détecteur adapté
Les montants placo métalliques sont espacés généralement de 60 cm. Un détecteur multifonction permet de les localiser avec précision. Cette information détermine le placement de la boîte d’encastrement et le tracé des gaines. Évitez de percer directement dans un montant sauf nécessité technique particulière.
Les réseaux électriques existants circulent habituellement en position verticale depuis le plafond ou horizontale depuis le sol. Les tubes IRL et gaines ICTA suivent des cheminements normalisés. Repérez ces zones sensibles avant toute intervention pour préserver l’intégrité des installations. Cette étape de reconnaissance vous fait gagner du temps et prévient les dommages coûteux.
Choisir entre les différentes méthodes de cheminement
Trois options principales s’offrent à vous pour acheminer les conducteurs électriques vers votre nouvelle prise. Le passage par l’intérieur de la cloison creuse représente la solution la plus discrète. Le cheminement par les combles perdus convient aux étages. La saignée dans le mur ou la goulotte apparente constituent des alternatives selon votre configuration.
Chaque méthode présente des avantages spécifiques et impose des contraintes techniques différentes. Le choix dépend de l’emplacement de la prise, de l’accessibilité des combles et de vos compétences en bricolage. Les professionnels qualifiés évaluent ces paramètres pour proposer la solution la mieux adaptée à votre situation.
Passage par l’intérieur de la cloison creuse
Cette technique exploite le vide naturel entre les deux plaques de plâtre. Elle préserve l’esthétique de vos murs sans travaux apparents. Vous devez pratiquer une découpe pour la boîte d’encastrement et faire cheminer une gaine ICTA depuis un point de repiquage existant. L’utilisation d’un tire-fil facilite grandement cette opération dans l’espace confiné.
La protection des conducteurs dans une gaine reste obligatoire même à l’intérieur d’une cloison. Les gaines ICTA orange assurent cette fonction tout en facilitant le passage des câbles électriques. Veillez à dimensionner correctement la gaine selon le nombre de conducteurs à faire passer. Un minimum de 16 mm de diamètre s’impose pour trois fils de section 1,5 mm².
Distribution par les combles perdus
Le passage par les combles perdus simplifie considérablement le cheminement vertical. Cette méthode évite de déposer de grandes portions de placo. Elle convient parfaitement aux pièces situées sous des combles accessibles. Les tubes IRL rigides ou les gaines ICTA peuvent être utilisés dans cet espace technique.
Vous devez respecter les règles de cheminement électrique même dans les combles. Les câbles ne doivent pas reposer directement sur le plafond ou l’isolant. Prévoyez des points de fixation réguliers tous les 30 cm environ. Cette installation nécessite une bonne coordination entre le passage dans les combles et le percement dans la cloison du niveau inférieur.
Saignée ou goulotte apparente en rénovation
La saignée consiste à creuser une rainure dans le mur pour y loger les gaines. Cette technique s’applique surtout aux murs pleins en béton ou brique. Elle reste peu adaptée aux cloisons placo dont la structure creuse offre déjà un passage naturel. Les travaux génèrent de la poussière et nécessitent un rebouchage soigné.
Une goulotte électrique apparente représente une solution de rénovation pragmatique et conforme. Elle s’installe rapidement sans travaux destructifs. Son aspect visible constitue son seul inconvénient esthétique. Les goulottes modernes se déclinent en différentes finitions pour s’harmoniser avec votre décoration intérieure. Cette option garantit une installation aux normes sans compétences techniques avancées.

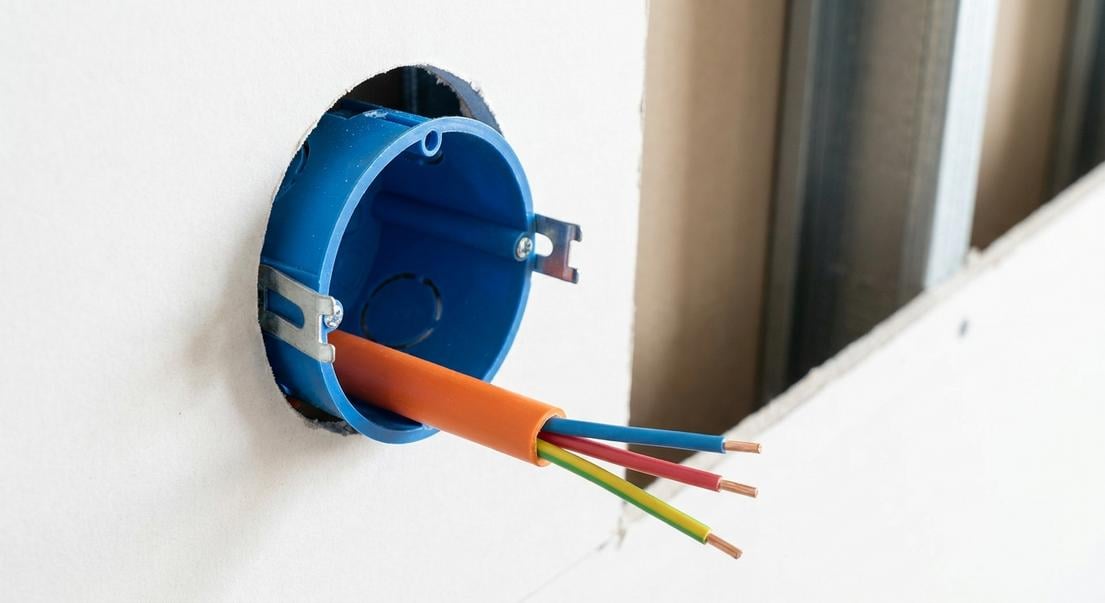

Installer la boîte d’encastrement adaptée au placo
La boîte d’encastrement pour cloison sèche se distingue des modèles pour murs pleins. Elle comporte des griffes métalliques qui se déploient au serrage pour la maintenir fermement. Cette conception spécifique assure une fixation solide malgré la faible épaisseur du placo. Les modèles standard mesurent 40 mm ou 50 mm de profondeur selon l’épaisseur de la cloison.
Le positionnement de la boîte respecte des hauteurs normalisées pour le confort d’utilisation. Les prises de courant classiques se placent entre 5 et 30 cm du sol fini. Cette hauteur minimale protège contre les projections d’eau lors du nettoyage. Les prises situées au-dessus d’un plan de travail dans une cuisine s’installent à environ 8 cm au-dessus du plan.

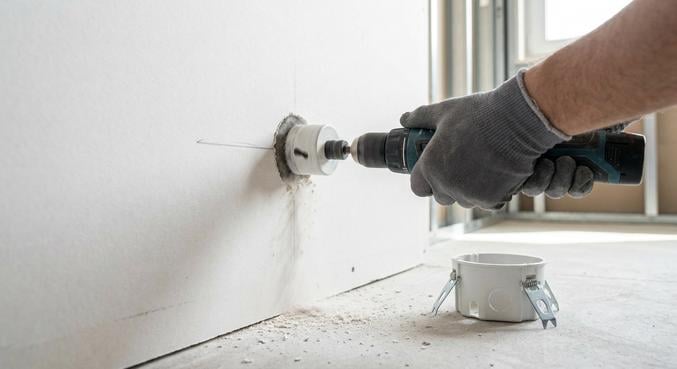

Découper proprement l’ouverture dans le placo
La découpe s’effectue à la scie cloche de diamètre 67 mm pour une boîte standard. Tracez d’abord le repère au crayon après avoir vérifié l’absence d’obstacle. Percez lentement pour éviter d’éclater le plâtre. Un mouvement régulier sans forcer produit une découpe nette. Protégez vos yeux de la poussière de plâtre pendant cette opération.
La scie à guichet constitue une alternative manuelle plus économique. Elle demande davantage d’effort physique mais offre un contrôle précis. Commencez par percer un trou de passage pour la lame. Sciez ensuite le contour en suivant votre tracé. Ébavurez les bords avec du papier de verre pour faciliter l’insertion de la boîte. Cette méthode convient parfaitement aux interventions ponctuelles.

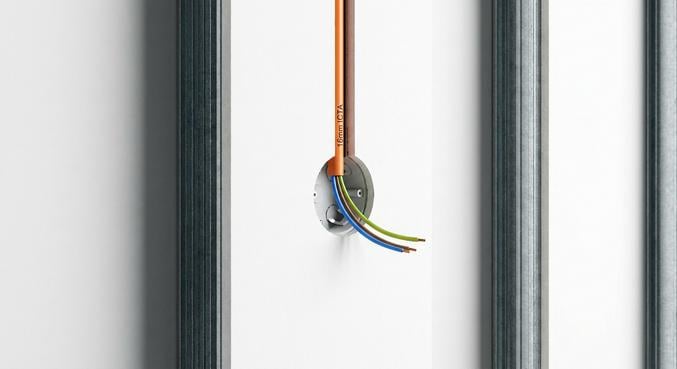

Faire cheminer la gaine ICTA depuis le point de repiquage
Le repiquage électrique s’effectue idéalement depuis une prise existante du même circuit. Cette solution simplifie le raccordement sans modifier le tableau. Assurez-vous que le circuit peut supporter la charge supplémentaire conformément aux limites évoquées précédemment. Coupez impérativement l’alimentation au disjoncteur avant toute manipulation.
Faites descendre la gaine ICTA dans l’espace entre les montants placo. Un tire-fil rigide guide la gaine sur toute la hauteur. Laissez dépasser environ 15 cm de gaine de chaque côté pour faciliter les raccordements. Fixez la gaine aux montants avec des colliers adaptés si l’espace le permet. Cette précaution évite tout mouvement ultérieur qui pourrait endommager les conducteurs.
Respecter les règles de protection et de raccordement
Le raccordement électrique constitue l’étape la plus sensible de votre intervention. Les fils électriques doivent être raccordés selon un code couleur strict. Le bleu identifie le neutre, le rouge ou marron la phase, le vert-jaune la terre. Toute erreur de branchement provoque un dysfonctionnement et présente des risques pour votre sécurité.
La section des conducteurs doit correspondre à l’intensité du circuit. Un circuit 16A utilise des fils de 1,5 mm². Un circuit 20A nécessite une section de 2,5 mm². Ces dimensions garantissent que les câbles ne chaufferont pas en cas de charge maximale. Nous vous recommandons de vérifier ces paramètres avant tout raccordement pour préserver la conformité de votre installation.
Assurer la continuité de la terre sur toute l’installation
La connexion de terre protège contre les défauts d’isolement et les contacts indirects. Toutes les prises de votre logement doivent être reliées à la terre. Le conducteur vert-jaune se raccorde sur la borne spécifique de la prise marquée du symbole terre. Cette liaison s’effectue en série depuis le tableau électrique jusqu’au dernier point.
Vérifiez la présence effective d’un fil de terre dans la prise de repiquage. Les installations anciennes en comportent parfois pas. Dans ce cas, l’ajout d’une nouvelle prise impose la création d’un circuit complet depuis le tableau. Cette intervention dépasse le cadre du bricolage domestique et nécessite les compétences d’un électricien qualifié pour garantir votre protection.
Utiliser des connecteurs automatiques ou dominos aux normes
Les connecteurs automatiques simplifient considérablement les raccordements. Ils assurent un contact fiable sans nécessiter de tournevis. Dénudez simplement le conducteur sur la longueur indiquée puis insérez-le jusqu’au clic de verrouillage. Ces dispositifs modernes réduisent les erreurs de manipulation et offrent une grande fiabilité dans le temps.
Les dominos électriques traditionnels restent également autorisés s’ils respectent les normes en vigueur. Serrez fermement les vis de maintien sans écraser le cuivre. Tirez légèrement sur chaque fil pour vérifier la solidité du raccordement. Un fil mal serré chauffe et représente un risque d’incendie. Cette vérification simple prévient la majorité des défaillances liées aux connexions électriques.
Effectuer les vérifications avant la mise en service
La phase de contrôle précède systématiquement la remise sous tension. Elle vous protège contre les courts-circuits et les dysfonctionnements. Les professionnels du bâtiment suivent une procédure méthodique pour s’assurer de la conformité de chaque raccordement. Cette rigueur garantit la sécurité et la durabilité de l’installation électrique.
Un contrôle visuel minutieux détecte les erreurs évidentes avant tout test sous tension. Vérifiez que les fils sont correctement serrés dans leurs bornes. Assurez-vous qu’aucun conducteur dénudé ne dépasse des connexions. Contrôlez que la terre, le neutre et la phase sont bien raccordés sur les bonnes bornes. Ces points de vigilance préviennent les incidents lors de la remise en service.
Vérifier l’absence de court-circuit avec un multimètre
Le test de continuité s’effectue avec un multimètre en position ohmmètre. Mesurez la résistance entre phase et neutre qui doit être infinie avant branchement d’un appareil. Une valeur nulle ou très faible indique un court-circuit. Testez également entre phase et terre puis entre neutre et terre qui doivent aussi afficher une résistance infinie.
Ces mesures simples détectent les défauts de raccordement électrique avant qu’ils n’endommagent le disjoncteur. Elles nécessitent un équipement basique accessible aux bricoleurs. Si vous constatez une anomalie, recoupez immédiatement l’alimentation et vérifiez tous les raccordements. N’hésitez pas à faire appel à un professionnel qualifié en cas de doute pour préserver votre sécurité.
Tester le bon fonctionnement avec un appareil simple
Le premier test sous tension s’effectue en branchant une simple lampe. Réarmez d’abord le disjoncteur du circuit au tableau électrique. Si le disjoncteur ne saute pas, c’est déjà un premier signe favorable. Branchez ensuite votre lampe test sur la nouvelle prise. L’allumage confirme la présence de tension et le bon raccordement.
Testez également le disjoncteur différentiel en appuyant sur son bouton test. Il doit se déclencher immédiatement. Réarmez-le puis débranchez tous les appareils avant de tester votre nouvelle prise avec un testeur de prise. Cet appareil bon marché vérifie la présence et la polarité des trois conducteurs. Cette procédure de mise en service progressive garantit la conformité de votre installation électrique.
Identifier les situations nécessitant un électricien qualifié
Certaines interventions dépassent le cadre du bricolage domestique et imposent l’intervention d’un professionnel. Toute modification du tableau électrique entre dans cette catégorie. L’ajout d’un nouveau circuit, le remplacement d’un disjoncteur ou la modification du câblage principal nécessitent des compétences spécialisées. Ces travaux engagent votre responsabilité en cas d’incident ultérieur.
La complexité technique de certaines configurations justifie également le recours à un électricien. Les installations triphasées, les circuits spécialisés pour chauffage électrique ou les raccordements en milieu humide demandent une qualification spécifique. Les professionnels disposent des outils de mesure et des connaissances réglementaires pour garantir la conformité. Cette approche vous offre une tranquillité totale sur la qualité de l’installation.
Création d’un nouveau circuit depuis le tableau
L’installation d’un nouveau circuit nécessite d’intervenir directement sur le tableau électrique. Cette opération impose le respect de règles strictes de sécurité et de dimensionnement. Le choix du disjoncteur, le raccordement au peigne d’alimentation et la vérification de la charge totale requièrent des compétences avancées. Une erreur à ce niveau compromet la protection de l’ensemble de votre installation.
Les professionnels qualifiés vérifient également la capacité totale de votre abonnement électrique. Ils s’assurent que l’ajout d’un circuit ne provoquera pas de disjonctions intempestives. Cette analyse globale prend en compte tous les équipements de votre maison. Elle garantit un fonctionnement optimal et conforme aux exigences de la norme NF C 15-100.
Doute sur la conformité ou la capacité du circuit existant
En cas d’incertitude sur l’état de votre installation électrique, sollicitez un diagnostic professionnel. Les installations anciennes ne comportent pas toujours de protection différentielle ou de mise à la terre. Ces éléments sont pourtant indispensables pour garantir votre sécurité. Un électricien évalue la conformité globale et propose les mises aux normes nécessaires.
Le contrôle de conformité devient obligatoire lors de certaines transactions immobilières. Il certifie que l’installation respecte les règles de sécurité en vigueur. Les professionnels du bâtiment réalisent ces diagnostics selon un protocole normalisé. Leur intervention vous protège juridiquement et garantit la valeur de votre bien immobilier. Cette démarche s’inscrit dans une logique de prévention et de qualité à long terme.
