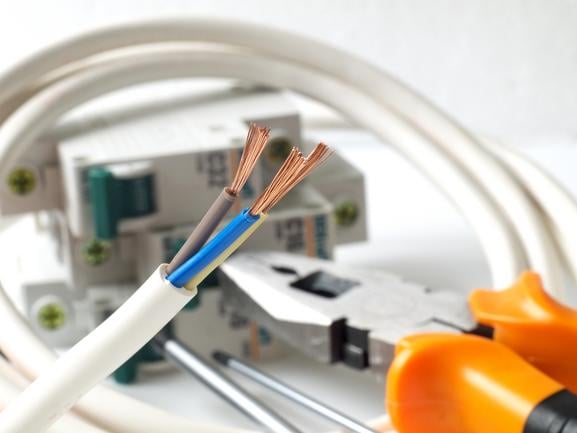

Ajouter une prise électrique suppose avant toute chose d’identifier avec certitude les trois conducteurs de votre installation : la phase, le neutre et la terre. Cette identification correcte constitue le fondement de votre sécurité et de la conformité de vos travaux, car une erreur de branchement peut provoquer électrisation, court-circuit ou incendie. Pour intervenir en toute sérénité, il convient de maîtriser les codes couleurs normalisés, de vérifier systématiquement l’absence de tension et de recourir à des outils de contrôle adaptés comme le multimètre ou le testeur de tension. En cas de configuration inhabituelle, de fils aux couleurs non conformes ou de doute sur la nature du circuit, l’intervention d’un électricien qualifié devient indispensable pour garantir votre sécurité et celle de votre installation.
Comprendre le rôle de chaque conducteur dans une installation électrique
Avant toute intervention sur un circuit électrique, il est important de comprendre la fonction précise de chaque conducteur. Une installation domestique monophasée comporte trois conducteurs distincts dont les rôles respectifs garantissent le fonctionnement sûr de vos appareils électriques. Cette compréhension vous permet d’évaluer correctement les risques et de déterminer quand faire appel à un professionnel qualifié.
La distinction entre phase, neutre et terre n’est pas une simple convention technique. Elle répond à des impératifs de sécurité des personnes et de protection des équipements. Chaque conducteur remplit une mission spécifique dans l’acheminement du courant électrique et la prévention des accidents. Négliger cette distinction expose à des conséquences graves et immédiates.
Le conducteur de phase : porteur de tension
Le conducteur de phase achemine la tension électrique depuis le tableau vers les points d’utilisation. Il transporte en permanence une tension de 230 volts par rapport au neutre et à la terre. Tout contact avec ce conducteur sous tension provoque une électrisation potentiellement mortelle. C’est pourquoi son identification sans équivoque constitue la priorité absolue avant toute manipulation.
Le code couleur normalisé attribue au fil de phase les couleurs rouge, marron ou noir selon la norme NF C 15-100 en vigueur. Dans les installations récentes, le marron reste la couleur privilégiée pour faciliter le repérage visuel. Néanmoins, certaines installations anciennes peuvent présenter des configurations non conformes aux normes actuelles.
Le conducteur neutre : retour du courant
Le fil neutre assure le retour du courant électrique vers le tableau. Il fonctionne en binôme avec la phase pour former le circuit électrique complet nécessaire au fonctionnement des appareils. Bien que généralement proche du potentiel de la terre, le neutre peut véhiculer une tension dangereuse en cas de défaut d’installation ou de déséquilibre du circuit.
La norme impose la couleur bleu clair pour le conducteur neutre dans toutes les installations récentes. Ce code couleur facilite le raccordement correct des prises et appareils. En revanche, les installations antérieures à la généralisation de cette norme peuvent comporter des neutres de couleur grise ou même noire.
Le conducteur de terre : protection contre les défauts
Le conducteur de protection relie les masses métalliques de vos équipements à la prise de terre générale de l’habitation. Il n’intervient pas dans le fonctionnement normal des appareils mais constitue une protection vitale en cas de défaut d’isolement. Lorsqu’un appareil défectueux met une partie métallique sous tension, la terre évacue le courant et déclenche le disjoncteur différentiel.
Le code couleur vert-jaune identifie universellement le conducteur de terre dans les installations conformes. Cette couleur bicolore distinctive ne doit jamais être utilisée pour un autre usage. Son absence dans un circuit existant constitue une non-conformité grave qui nécessite l’intervention d’un électricien pour mise aux normes.
Les codes couleurs normalisés et leurs limites
La norme NF C 15-100 définit précisément les couleurs à utiliser pour chaque conducteur dans une installation électrique. Ces codes couleurs constituent la première méthode d’identification visuelle des fils. Pour votre sécurité, il convient toutefois de ne jamais leur accorder une confiance aveugle, particulièrement dans les installations anciennes ou rénovées à plusieurs reprises.
Les couleurs normalisées facilitent grandement le repérage des conducteurs lors d’interventions sur le circuit électrique. Cependant, elles ne remplacent jamais une vérification rigoureuse avec des appareils de mesure adaptés. Une erreur de câblage antérieure ou une modification ultérieure peuvent rendre ces repérages visuels trompeurs et dangereux.
Les couleurs réglementaires actuelles
Dans les installations conformes à la réglementation en vigueur, le conducteur de phase adopte une couleur marron, rouge ou noire. Le neutre se pare systématiquement de bleu clair. Le conducteur de protection affiche obligatoirement la combinaison vert-jaune. Ces conventions facilitent les interventions et réduisent les risques d’erreur lors des raccordements.
Pour une prise électrique classique, vous devez retrouver ces trois conducteurs raccordés aux bornes correspondantes. La borne phase se situe généralement à droite, le neutre à gauche et la terre au centre. Cette disposition standardisée permet d’installer correctement une prise terre sans risque d’inversion.
Les configurations anciennes non conformes
Les installations électriques réalisées avant la généralisation de la norme actuelle peuvent présenter des codes couleurs différents. Il n’est pas rare de rencontrer des neutres gris, des phases noires dans des câbles anciens ou même des conducteurs unicolores. Ces situations nécessitent une vigilance accrue et des vérifications systématiques avec un multimètre.
Dans une cave ou un local technique, vous pouvez découvrir un câblage qui ne correspond pas aux standards actuels. Cette situation impose de ne jamais se fier uniquement aux couleurs visibles. L’intervention d’un professionnel qualifié devient alors la seule option raisonnable pour garantir un raccordement sécurisé et conforme.
Les risques d’un repérage trompeur
Un conducteur dont la couleur ne correspond pas à sa fonction réelle représente un danger majeur. Une phase câblée en bleu ou une terre absente malgré la présence d’un fil vert-jaune constituent des pièges mortels pour toute personne qui interviendrait en se fiant aux apparences. Ces erreurs de câblage provoquent des électrisations graves.
Pour cette raison, les électriciens qualifiés effectuent toujours une vérification instrumentale de la nature de chaque conducteur. Ils croisent l’observation visuelle avec des mesures de tension et de continuité. Cette approche méthodique garantit une identification certaine avant tout raccordement de prise ou modification du circuit.
Les méthodes de vérification avec un multimètre

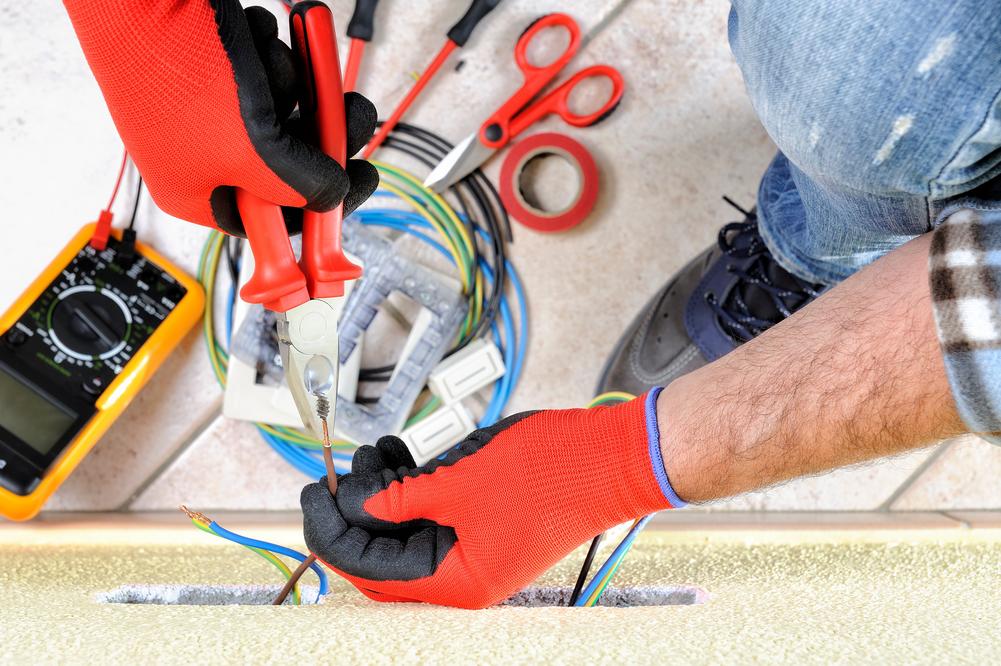

Le multimètre constitue l’appareil de référence pour identifier avec certitude la nature de chaque conducteur. Cet outil de mesure permet de vérifier la tension entre différents fils et de déterminer ainsi leur fonction respective. Son utilisation requiert cependant des précautions strictes et une connaissance minimale des risques électriques pour ne pas aggraver le danger.
Pour mesurer correctement une tension, il convient de régler l’appareil en position voltmètre alternatif avec un calibre supérieur à 230 volts. Les cordons de mesure doivent être en parfait état et l’utilisateur ne doit jamais toucher les parties métalliques des pointes de touche. Une mauvaise manipulation du multimètre peut provoquer un court-circuit dangereux ou une électrisation.
Identifier la phase par rapport au neutre
Pour repérer le conducteur de phase, il faut mesurer la tension entre chaque fil et la terre en plaçant une pointe de touche sur le conducteur vert-jaune identifié. Le fil qui affiche une tension proche de 230 volts correspond à la phase. Le fil qui présente une tension nulle ou très faible constitue le neutre. Cette méthode nécessite que la terre soit correctement raccordée au tableau électrique.
En l’absence de terre identifiable, vous pouvez mesurer la tension entre les différents conducteurs deux à deux. La paire de fils qui affiche 230 volts correspond au couple phase-neutre. Pour distinguer lequel est la phase et lequel le neutre, un tournevis testeur peut compléter la vérification en s’allumant uniquement au contact de la phase.
Vérifier l’absence de tension avant intervention
Avant toute manipulation d’un conducteur, il est impératif de vérifier l’absence totale de tension sur le circuit. Cette vérification s’effectue après avoir coupé le disjoncteur correspondant au tableau électrique. Le multimètre ou le testeur de tension doit confirmer l’absence de 230 volts entre tous les conducteurs. Cette double vérification garantit que le circuit est effectivement hors tension.
Un circuit peut rester sous tension malgré la coupure d’un disjoncteur si le mauvais circuit a été interrompu ou si plusieurs circuits sont interconnectés. Pour votre sécurité, ne vous fiez jamais uniquement à la position d’un disjoncteur. La mesure instrumentale reste la seule preuve fiable de l’absence de danger avant de toucher les conducteurs.
Les limites du multimètre pour un particulier
L’utilisation d’un multimètre pour identifier des conducteurs sous tension comporte des risques importants pour une personne non formée. Une erreur de manipulation, un mauvais réglage de l’appareil ou des cordons défectueux peuvent provoquer un arc électrique violent. De plus, certaines configurations de circuits nécessitent des mesures complexes que seul un professionnel saura interpréter correctement.
Dans le contexte d’un câble découvert dans une cave dont l’origine et la destination restent incertaines, l’intervention d’un électricien qualifié s’impose. Ce professionnel dispose des compétences et des équipements adaptés pour identifier le circuit au tableau, vérifier sa capacité à supporter une prise supplémentaire et réaliser le raccordement en toute conformité.
Vérifier le circuit au tableau électrique
Le tableau électrique constitue le point central de votre installation et permet de comprendre l’organisation de vos circuits. Chaque disjoncteur protège une ligne spécifique alimentant un groupe de prises ou d’éclairages. Identifier le circuit auquel appartient un câble découvert suppose de remonter son cheminement jusqu’au tableau et de vérifier les protections en place.
Cette vérification au tableau permet également de s’assurer que le circuit n’est pas déjà surchargé. Un circuit de prises classique ne doit pas alimenter plus de huit prises en section 1,5 mm² ou douze prises en section 2,5 mm² selon la norme NF C 15-100. Dépasser ces limites expose à des échauffements dangereux et à des déclenchements intempestifs du disjoncteur.
Repérer le disjoncteur correspondant
Pour identifier quel disjoncteur protège un câble particulier, vous pouvez procéder par élimination en coupant successivement chaque protection. Un testeur de tension appliqué sur le câble en question indiquera l’absence de courant lorsque le bon disjoncteur sera ouvert. Cette méthode nécessite toutefois de travailler avec prudence et de ne jamais manipuler les conducteurs sous tension.
Un tableau électrique correctement étiqueté facilite grandement ce repérage. Les professionnels qualifiés prennent soin de noter sur chaque disjoncteur les zones qu’il protège. Cette traçabilité améliore la sécurité des interventions futures et permet d’identifier rapidement un circuit en cas de problème.
Vérifier la protection différentielle
Chaque circuit doit être protégé par un disjoncteur différentiel qui détecte les fuites de courant vers la terre. Ce dispositif de sécurité se déclenche en cas de défaut d’isolement et protège les personnes contre les électrisations. Avant d’ajouter une prise sur un circuit existant, il convient de vérifier la présence et le bon fonctionnement de cette protection.
Le bouton test du disjoncteur différentiel permet de contrôler son fonctionnement. Une pression sur ce bouton doit provoquer le déclenchement immédiat de l’appareil. Si ce test échoue, le dispositif est défaillant et nécessite un remplacement par un électricien qualifié avant toute autre intervention sur l’installation.
Évaluer la capacité du circuit
Un circuit électrique possède une capacité limitée déterminée par la section des conducteurs et le calibre du disjoncteur. Ajouter une prise sur un circuit déjà saturé provoque des déclenchements répétés et des risques d’échauffement des câbles. Cette évaluation nécessite de compter les prises existantes et de vérifier la section des conducteurs utilisés.
Pour déterminer si votre circuit peut supporter une prise supplémentaire, il faut également considérer la puissance des appareils qui y seront raccordés. Un circuit standard de prises en 2,5 mm² protégé par un disjoncteur 20A peut théoriquement alimenter jusqu’à 4600 watts. Dans les faits, il convient de conserver une marge de sécurité et de répartir les charges sur plusieurs circuits.
Distinguer une installation monophasée d’un circuit triphasé
La grande majorité des habitations récentes disposent d’une alimentation électrique monophasée comportant une phase, un neutre et une terre. Certaines installations plus anciennes ou certains locaux professionnels peuvent toutefois être équipés d’un système triphasé comprenant trois phases, un neutre et une terre. Cette distinction est déterminante avant toute intervention sur les conducteurs.
Un circuit triphasé se reconnaît généralement au tableau par la présence de disjoncteurs tétrapolaires et de trois conducteurs de phase de couleurs différentes. Intervenir sur une installation triphasée sans formation spécifique représente un danger majeur car les tensions entre phases atteignent 400 volts. Dans ce cas, seul un professionnel qualifié peut réaliser les travaux en toute sécurité.
Caractéristiques du monophasé domestique
Une installation monophasée standard comporte un seul conducteur de phase apportant une tension de 230 volts par rapport au neutre et à la terre. Cette configuration équipe la quasi-totalité des logements et suffit largement aux besoins domestiques courants. Le câblage reste simple avec trois conducteurs clairement identifiables et des prises standardisées.
Au tableau électrique, les disjoncteurs d’une installation monophasée sont bipolaires et coupent simultanément la phase et le neutre. Cette disposition facilite les interventions et garantit que le circuit est totalement hors tension lorsque le disjoncteur est ouvert. Pour ajouter une prise électrique sur ce type d’installation, il suffit de respecter les codes couleurs et les règles de raccordement standard.
Identifier une installation triphasée
Une installation triphasée présente trois conducteurs de phase de couleurs différentes au lieu d’un seul. Au tableau, vous observerez des disjoncteurs plus larges à quatre positions et des arrivées comportant quatre conducteurs plus la terre. Cette configuration est aujourd’hui rare dans les logements neufs mais subsiste dans certaines habitations anciennes ou locaux nécessitant des puissances élevées.
Si vous découvrez un câble comportant plus de trois conducteurs dans une cave ou un local technique, il peut s’agir d’un circuit triphasé. Dans cette situation, toute intervention de votre part est fortement déconseillée. Les tensions en jeu et la complexité du câblage triphasé exigent l’intervention d’un électricien qualifié pour garantir votre sécurité et la conformité des travaux.
Les outils de contrôle adaptés et leurs précautions d’emploi
Pour identifier les conducteurs en toute sécurité, plusieurs outils de contrôle existent avec des niveaux de fiabilité et de complexité variables. Le choix de l’appareil adapté et sa bonne utilisation conditionnent la qualité de vos vérifications. Chaque outil présente des avantages spécifiques mais également des limites qu’il convient de connaître pour ne pas s’exposer à des risques.
Quel que soit l’outil utilisé, son état général doit être irréprochable. Des cordons endommagés, un boîtier fissuré ou une pile faible peuvent compromettre la fiabilité des mesures et créer des situations dangereuses. Un contrôle visuel systématique de votre matériel avant chaque utilisation constitue une précaution indispensable à votre sécurité.
Le tournevis testeur de tension
Le tournevis testeur reste l’outil le plus simple pour détecter la présence de tension sur un conducteur. Son voyant lumineux s’allume au contact d’une phase sous tension lorsque vous posez le doigt sur la pastille métallique supérieure. Cet appareil permet une identification rapide mais ne dispense pas de vérifications complémentaires avec un multimètre.
Le tournevis testeur présente des limites importantes qu’il faut garder à l’esprit. Il ne détecte que la présence de tension sans en mesurer la valeur précise. Il peut également donner des indications trompeuses en présence de tensions induites ou de câbles blindés. Pour votre sécurité, ne considérez jamais cet outil comme suffisant pour une identification certaine des conducteurs avant intervention.
Le testeur de tension sans contact
Les testeurs de tension sans contact détectent la présence de courant par proximité sans nécessiter de contact direct avec le conducteur. Ces appareils émettent un signal sonore ou lumineux à l’approche d’un fil sous tension. Ils offrent une première approche sécurisée pour repérer les zones dangereuses sans risque d’électrisation directe.
Ces détecteurs présentent toutefois une sensibilité variable selon les modèles et peuvent donner des fausses alertes. Ils ne permettent pas de distinguer phase et neutre avec certitude. Leur utilisation reste pertinente pour vérifier l’absence de tension avant une intervention mais ne remplace pas une mesure précise au multimètre pour identifier la nature exacte de chaque conducteur.
Le multimètre numérique et ses réglages

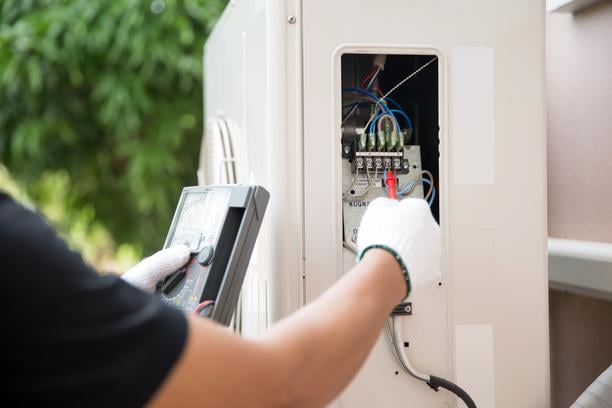

Le multimètre numérique constitue l’appareil le plus fiable pour mesurer tensions et continuités dans une installation électrique. Pour identifier phase, neutre et terre, vous devez le régler en position voltmètre courant alternatif avec un calibre supérieur à 230 volts. Les cordons de mesure doivent être branchés sur les bornes COM et V avec des pointes en bon état.
L’utilisation d’un multimètre nécessite des connaissances minimales en électricité et une compréhension des risques encourus. Une erreur de manipulation peut provoquer un court-circuit entre conducteurs ou une électrisation si vous touchez les parties métalliques des pointes. Si vous n’êtes pas certain de maîtriser cet appareil, l’intervention d’un professionnel qualifié reste la solution la plus raisonnable.
Quand faire appel à un électricien professionnel
Certaines situations imposent de renoncer à toute intervention personnelle et de confier vos travaux à un électricien qualifié. Cette décision protège votre sécurité et garantit la conformité de votre installation aux normes en vigueur. Faire appel à un professionnel représente un investissement qui se justifie pleinement face aux risques d’accident grave ou de dommages matériels liés à une erreur de branchement.
Un électricien qualifié dispose des compétences techniques, des outils de mesure professionnels et de l’expérience nécessaire pour intervenir en toute sécurité. Il connaît les pièges des installations anciennes et sait détecter les non-conformités cachées. Sa responsabilité professionnelle couvre les éventuels dommages, ce qui vous apporte une tranquillité d’esprit totale pour vos travaux électriques.
Les configurations qui nécessitent une intervention professionnelle
Lorsque vous découvrez un câble dont les couleurs ne correspondent pas aux normes actuelles, l’identification des conducteurs devient incertaine et dangereuse. De même, un câblage ancien sans terre ou présentant des raccordements approximatifs nécessite une expertise professionnelle. Ces situations comportent des risques que seul un électricien qualifié peut évaluer et traiter correctement.
Les circuits triphasés, les installations industrielles ou les tableaux électriques complexes dépassent largement le cadre d’une intervention de bricolage. Dans ces cas, toute manipulation sans formation appropriée vous expose à des tensions élevées et à des configurations dont vous ne maîtrisez pas les dangers. Pour votre sécurité, faites appel à un professionnel du secteur qui garantira un travail conforme et sécurisé.
Les avantages d’une installation réalisée dans les règles
Un électricien qualifié réalise vos travaux en respectant scrupuleusement la norme NF C 15-100 qui régit les installations électriques domestiques. Cette conformité garantit votre sécurité au quotidien et préserve la valeur de votre bien immobilier. Une installation aux normes facilite également les démarches lors d’une vente ou d’une location de votre logement.
Le professionnel vous délivre à l’issue de son intervention un certificat de conformité qui atteste de la qualité des travaux réalisés. Ce document engage sa responsabilité et vous protège en cas de problème ultérieur. Cette traçabilité constitue un gage de qualité et de confiance que vous ne pouvez obtenir avec une installation réalisée vous-même.
Comment choisir un électricien de confiance
Pour sélectionner un professionnel compétent, vérifiez qu’il possède les qualifications reconnues du secteur comme la mention RGE ou des certifications professionnelles. Ces labels attestent d’un savoir-faire vérifié et d’une formation continue aux évolutions réglementaires. N’hésitez pas à demander des références de chantiers similaires au vôtre.
Un électricien de qualité prend le temps d’écouter votre demande, de visiter les lieux et d’établir un devis détaillé avant toute intervention. Il explique clairement les travaux nécessaires et les raisons techniques qui les justifient. Cette approche transparente constitue le fondement d’une relation de confiance durable entre le professionnel et ses clients.
