Le dimensionnement correct des câbles en 24V pour un portail motorisé et son visiophone repose sur trois paramètres fondamentaux : la puissance totale consommée, la longueur du câble et la chute de tension acceptable, généralement limitée à 5% pour garantir un fonctionnement fiable. Cette question technique conditionne directement la sécurité de l’installation et la durabilité des équipements, tout en restant parfaitement accessible au particulier souhaitant comprendre les choix de son installateur. Les règles de calcul de section en basse tension diffèrent sensiblement de celles du 230V, et une erreur de dimensionnement peut entraîner des dysfonctionnements répétés ou une surchauffe des conducteurs. Cet article vous accompagne pas à pas dans la compréhension des formules de calcul et des vérifications à effectuer, pour aborder votre projet en toute sérénité et dialoguer avec confiance avec les professionnels du secteur.
Comprendre la différence entre alimentation 230V et 24V pour votre portail
L’alimentation d’un portail motorisé se fait généralement en deux étapes distinctes : le courant 230V arrive depuis le tableau électrique principal jusqu’au transformateur, puis la basse tension 24V alimente les moteurs et accessoires. Cette distinction modifie radicalement les contraintes de câblage. En 230V, l’intensité reste faible et la section de câble standard suffit sur de longues distances. En 24V, l’intensité augmente proportionnellement pour délivrer la même puissance, ce qui impose un calcul rigoureux de la section.
Demandez gratuitement votre devis
Le transformateur joue un rôle déterminant dans la protection de l’installation. Il assure une isolation galvanique entre le réseau 230V et le circuit basse tension, limitant ainsi les risques d’électrocution. Les professionnels qualifiés privilégient des transformateurs normés avec protection intégrée contre les surcharges. Cette approche vous garantit une installation conforme à la réglementation NFC 15-100, qui encadre strictement les circuits basse tension alimentant des automatismes extérieurs.
Le rôle du transformateur à isolation galvanique
Un transformateur à isolation galvanique sépare physiquement le circuit primaire 230V du circuit secondaire 24V. Cette séparation élimine tout risque de transmission directe du courant haute tension vers les équipements basse tension. La carte électronique du portail et le visiophone bénéficient ainsi d’une protection accrue contre les surtensions ou les défauts du réseau électrique. Les modèles recommandés disposent d’un fusible interne ou d’un disjoncteur dédié au tableau électrique portail.
Les installateurs professionnels vérifient systématiquement la puissance nominale du transformateur avant toute mise en service. Cette puissance doit couvrir la consommation du moteur portail, du visiophone, des éventuels éclairages et d’une marge de sécurité d’environ 20%. Pour un portail coulissant avec visiophone, une puissance de 100 à 150 VA reste généralement suffisante. Cette vérification préalable évite les surcharges et garantit la longévité des équipements.
Pourquoi la section de câble diffère entre 230V et 24V
La loi d’Ohm explique cette différence de manière simple : pour une même puissance, la réduction de tension multiplie l’intensité dans la même proportion. Un moteur de 50W consomme environ 0,2A en 230V, mais plus de 2A en 24V. Cette intensité accrue génère davantage de pertes par effet Joule dans le conducteur, d’où la nécessité d’augmenter la section du câble pour limiter la chute de tension et l’échauffement.

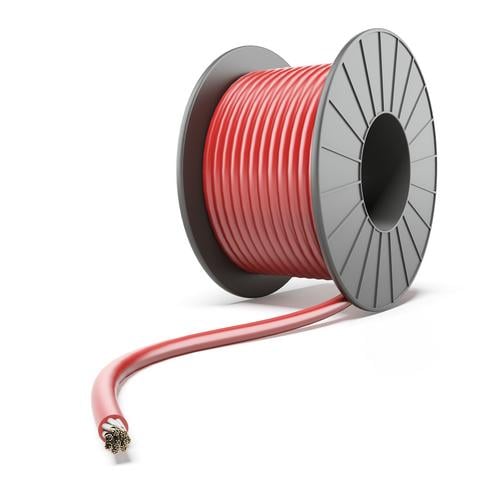

En pratique, un câble de 0,75 mm² suffit rarement au-delà de 5 mètres en alimentation 24V pour un portail. Les professionnels du secteur utilisent fréquemment du 1,5 mm² jusqu’à 20 mètres, et passent en 2,5 mm² pour des distances supérieures. Cette règle s’adapte en fonction de la puissance totale consommée par l’ensemble motorisation portail plus accessoires. Le respect de ces préconisations assure un fonctionnement fiable de l’automatisme sur la durée.
Calculer la section de câble selon l’intensité et la longueur
Le calcul de la section câble portail en 24V repose sur une formule accessible : Section (mm²) = (2 × Résistivité × Longueur × Intensité) / Chute de tension admissible. La résistivité du cuivre s’établit à 0,023 Ω·mm²/m, la longueur représente le trajet aller-retour du câble, et la chute de tension tolérée ne doit pas excéder 5% de la tension nominale, soit 1,2V en 24V. Cette méthode permet de vérifier rapidement si le dimensionnement proposé par un installateur reste approprié.
Pour déterminer l’intensité nécessaire, il suffit de diviser la puissance totale des équipements par la tension d’alimentation. Un portail coulissant avec moteur de 100W et visiophone de 20W consomme 120W au total, soit 5A en 24V. Avec une longueur de câble de 30 mètres (15 mètres aller-retour), la section minimale calculée atteint environ 2,9 mm². Dans ce type de situation, les professionnels recommandent une section normalisée de 4 mm² pour garantir une marge de sécurité suffisante.
Formule de calcul détaillée pour chaque configuration
La formule complète intègre tous les paramètres déterminants pour un câblage fiable. Voici les points à vérifier pour effectuer votre propre calcul :
- Relever la puissance nominale inscrite sur la platine électronique du moteur portail et sur l’alimentation du visiophone
- Mesurer précisément la distance entre le transformateur et le point d’arrivée le plus éloigné, puis multiplier par deux
- Calculer l’intensité en divisant la puissance totale par 24V
- Appliquer la formule avec une chute de tension maximale de 1,2V pour rester dans la limite des 5%
- Arrondir à la section normalisée immédiatement supérieure disponible dans le commerce
Cette démarche méthodique vous permet de valider les préconisations de votre électricien. En cas de doute sur la puissance réelle consommée, les professionnels qualifiés disposent d’appareils de mesure adaptés. Ils réalisent des tests de consommation en charge pour ajuster le dimensionnement aux conditions réelles d’utilisation. Cette approche vous garantit une installation parfaitement adaptée à votre configuration, sans surdimensionnement coûteux ni sous-dimensionnement risqué.
Tableaux de sections préconisées selon la distance
Les fabricants de motorisation portail fournissent généralement des tableaux récapitulatifs adaptés à leurs produits. Ces documents techniques simplifient le choix de la section pour les configurations courantes. Pour un portail battant standard avec moteur de 80W et visiophone, les distances suivantes s’appliquent : 0,75 mm² jusqu’à 5 mètres, 1,5 mm² de 5 à 15 mètres, 2,5 mm² de 15 à 30 mètres, 4 mm² au-delà de 30 mètres.
Ces valeurs intègrent une marge de sécurité raisonnable pour un usage résidentiel classique. Toutefois, elles ne couvrent pas les installations comportant des accessoires supplémentaires comme un éclairage LED, une caméra de surveillance ou une serrure électrique. Dans ce type de projet, il reste préférable de consulter un professionnel qualifié qui recalculera la section en fonction de la consommation totale prévisible. Cette précaution évite les modifications ultérieures coûteuses et préserve la conformité de l’installation.
Prévenir les risques de surchauffe et assurer la conformité
Une section de câble insuffisante provoque une chute de tension excessive qui se manifeste par des dysfonctionnements répétés du portail : ouvertures incomplètes, arrêts intempestifs ou refus de démarrage. Le moteur portail sollicite alors davantage de courant pour compenser, ce qui amplifie l’échauffement du conducteur. À terme, cette situation peut endommager définitivement la carte électronique ou, dans les cas les plus graves, provoquer un début de fusion de l’isolant du câble.
La réglementation NFC 15-100 impose des protections adaptées pour tous les circuits basse tension alimentant des automatismes. Un disjoncteur dédié au tableau électrique protège le circuit primaire 230V alimentant le transformateur. Du côté 24V, un fusible ou un disjoncteur basse tension sur la platine électronique protège contre les surintensités. Cette double protection assure une coupure rapide en cas d’anomalie, préservant ainsi l’intégrité de l’installation et la sécurité des utilisateurs.
Demandez gratuitement votre devis
Signes de sous-dimensionnement à surveiller
Plusieurs symptômes révèlent un câblage inadapté sur une installation existante. Le portail fonctionne correctement par temps froid mais ralentit ou s’arrête lors de fortes chaleurs estivales. Le visiophone présente des coupures d’image ou des redémarrages inopinés pendant les manœuvres du portail. Le câble devient tiède ou chaud au toucher après plusieurs cycles d’ouverture-fermeture consécutifs. Ces observations justifient une vérification immédiate par un électricien qualifié.
Les professionnels du secteur utilisent un voltmètre pour mesurer la tension réellement disponible aux bornes du moteur portail. Un écart supérieur à 1,2V par rapport à la tension nominale confirme un problème de dimensionnement. Ils vérifient également la température du câble en fonctionnement avec un thermomètre infrarouge. Un échauffement dépassant 15°C au-dessus de la température ambiante signale une section insuffisante nécessitant un remplacement rapide pour votre sécurité.
Protection par disjoncteur et intégration au tableau électrique

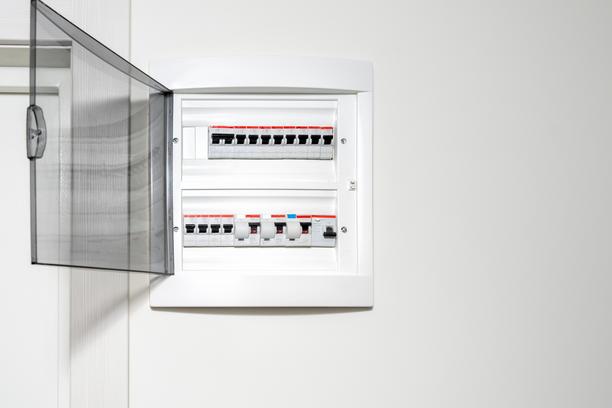

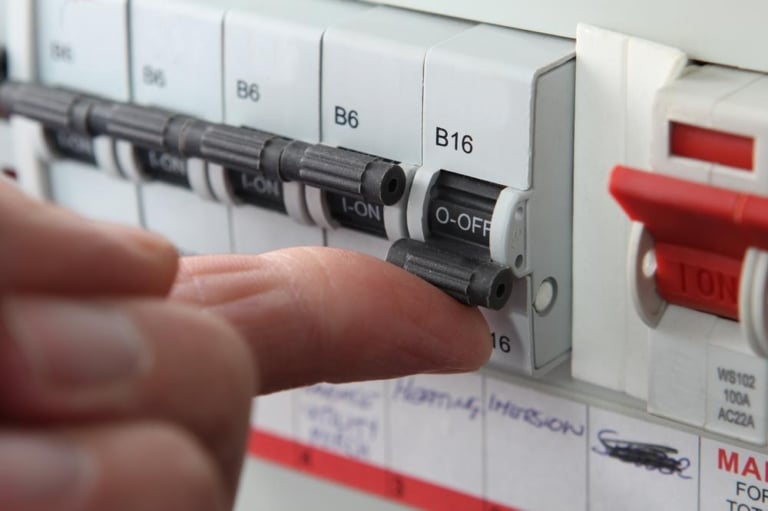

Le circuit alimentant le transformateur du portail nécessite un disjoncteur divisionnaire dédié de calibre adapté, généralement 10A ou 16A selon la puissance installée. Ce disjoncteur se positionne sur le tableau électrique principal et porte un repérage clair mentionnant « Portail » ou « Automatisme extérieur ». Il protège le câble contre les surcharges et les courts-circuits, et permet une coupure sélective sans affecter le reste de l’installation électrique.
La liaison entre le tableau et le transformateur emprunte idéalement une gaine ICTA enterrée ou une gaine rigide en apparent selon la configuration des lieux. Les installateurs qualifiés respectent les profondeurs d’enfouissement réglementaires et protègent les passages en tranchée par un grillage avertisseur. Cette mise en œuvre soignée garantit la pérennité de l’installation face aux agressions mécaniques, à l’humidité et aux variations thermiques. Pour votre sérénité, cette prestation s’accompagne systématiquement d’un schéma de l’installation remis au client.
Intégration domotique sécurisée des commandes basse tension
Les systèmes domotiques pilotent fréquemment l’ouverture fermeture portail via des relais basse tension ou des modules connectés. Cette intégration impose de respecter scrupuleusement les intensités maximales admissibles par les contacts du relais, généralement comprises entre 5A et 10A. Un calcul préalable vérifie que la consommation totale du portail et de ses accessoires reste compatible avec les caractéristiques techniques
