Brancher correctement un luminaire avec détecteur de mouvement nécessite une attention particulière aux règles de sécurité électrique, garantissant ainsi la longévité de votre installation et votre tranquillité au quotidien. Pour les bricoleurs amateurs, cette opération peut sembler intimidante, mais en suivant rigoureusement les étapes de raccordement et en respectant le code couleur des fils, vous pouvez réaliser cette installation en toute confiance. La satisfaction d’un éclairage qui fonctionne parfaitement et s’active automatiquement dépend avant tout de la qualité du branchement initial, c’est pourquoi nous vous guidons pas à pas tout en vous indiquant à quel moment faire appel à un électricien qualifié pourrait s’avérer judicieux pour votre sérénité.
Comprendre le fonctionnement d’un luminaire à détecteur de mouvement
Les luminaires équipés de détecteurs de mouvement représentent une solution pratique pour sécuriser vos espaces extérieurs ou faciliter vos déplacements nocturnes. Leur fonctionnement repose sur une technologie qui détecte les variations thermiques dans leur champ de vision. Cette détection déclenche automatiquement l’allumage de la lampe pour une durée prédéfinie, vous offrant confort et sécurité au quotidien.
Prenons l’exemple d’un projecteur LED installé près d’une entrée de garage. Lorsque vous vous approchez en voiture ou à pied, la chaleur corporelle ou du véhicule est captée par le détecteur infrarouge. Le système active alors instantanément l’éclairage, vous permettant de vous garer ou d’accéder à votre domicile en toute sécurité, même dans l’obscurité complète.
Le principe de la détection infrarouge
Le cœur du système est un capteur infrarouge passif (PIR) qui réagit aux variations de température dans son champ de détection. Ce capteur perçoit les rayonnements infrarouges émis naturellement par les corps chauds en mouvement, comme une personne ou un animal. La technologie utilisée permet de différencier ces mouvements des changements environnementaux statiques.
La plupart des détecteurs offrent des réglages personnalisables pour adapter la détection à vos besoins spécifiques. Vous pouvez généralement ajuster l’angle de détection (souvent entre 90° et 240°), la portée (de 2 à 12 mètres selon les modèles) et la sensibilité. Ces paramètres vous permettent d’optimiser le fonctionnement de votre luminaire selon son emplacement et l’usage prévu.
Les composants d’un luminaire à détection automatique
Un luminaire à détecteur de mouvement comprend plusieurs éléments techniques qui travaillent en synergie. Le capteur infrarouge constitue l’élément de détection, tandis qu’un circuit électronique interprète les signaux et commande l’allumage. La source lumineuse (généralement LED aujourd’hui) complète le dispositif, offrant un éclairage économique et performant.
Sur la plupart des modèles, vous trouverez trois réglages principaux accessibles via des molettes situées sous le capteur. La temporisation détermine la durée d’éclairage après détection (de quelques secondes à plusieurs minutes). Le seuil de luminosité (LUX) permet de définir à partir de quel niveau d’obscurité le détecteur devient actif. La sensibilité, enfin, définit l’intensité du mouvement nécessaire pour déclencher l’éclairage.
Demandez gratuitement votre devis
Les différents schémas de branchement pour votre luminaire
Le raccordement d’un luminaire à détecteur de mouvement peut s’effectuer selon plusieurs configurations, en fonction de vos besoins spécifiques et de votre installation électrique existante. Deux options principales s’offrent à vous : le branchement direct ou l’installation avec un interrupteur intermédiaire. Votre choix dépendra principalement de votre souhait de pouvoir contrôler manuellement l’éclairage en complément de la détection automatique.
Dans une configuration standard, le luminaire à détecteur se raccorde directement au réseau électrique avec trois fils : la phase, le neutre et la terre. La spécificité du branchement réside dans la connexion correcte de ces fils aux bornes correspondantes du détecteur, souvent identifiées par des symboles ou des lettres sur le bornier de l’appareil.
Le branchement direct sans interrupteur
Le branchement direct constitue la solution la plus simple et la plus courante pour installer un luminaire à détection de mouvement. Dans cette configuration, l’appareil est alimenté en permanence et fonctionne de façon totalement autonome. Seuls trois fils sont nécessaires : la phase, le neutre et la terre qui proviennent directement du tableau électrique ou d’une boîte de dérivation.
Cette option présente l’avantage de la simplicité d’installation et de la fiabilité. Le détecteur reste constamment en veille, prêt à s’activer dès qu’un mouvement est perçu dans sa zone de couverture et lorsque la luminosité ambiante est inférieure au seuil programmé. Pour votre tranquillité, cette configuration ne nécessite aucune intervention après l’installation initiale, le système fonctionnant entièrement selon les paramètres que vous aurez définis.
L’installation avec un interrupteur pour plus de contrôle
L’ajout d’un interrupteur dans le circuit vous offre davantage de flexibilité dans l’utilisation de votre luminaire. Cette configuration vous permet de choisir entre deux modes de fonctionnement : le mode automatique avec détection de mouvement ou le mode forcé où l’éclairage reste allumé en permanence, indépendamment de la détection. Cette option s’avère particulièrement utile pour les soirées en extérieur ou les travaux prolongés.
Dans ce schéma de branchement, l’interrupteur est placé sur le fil de phase alimentant le détecteur. Lorsque l’interrupteur est en position arrêt, le circuit est ouvert et le détecteur est désactivé. En position marche, selon le type de détecteur, soit la lumière reste allumée en permanence, soit le système bascule en mode automatique. Nous vous recommandons de consulter la notice spécifique de votre appareil, car certains modèles nécessitent un interrupteur va-et-vient ou un câblage particulier pour cette fonctionnalité.
Réaliser le branchement étape par étape
L’installation d’un luminaire à détection de mouvement requiert une démarche méthodique pour garantir sécurité et bon fonctionnement. Avant toute intervention sur votre réseau électrique, assurez-vous de disposer des compétences de base en électricité domestique. La manipulation des fils électriques comporte des risques qu’il convient de ne pas sous-estimer pour votre sécurité.

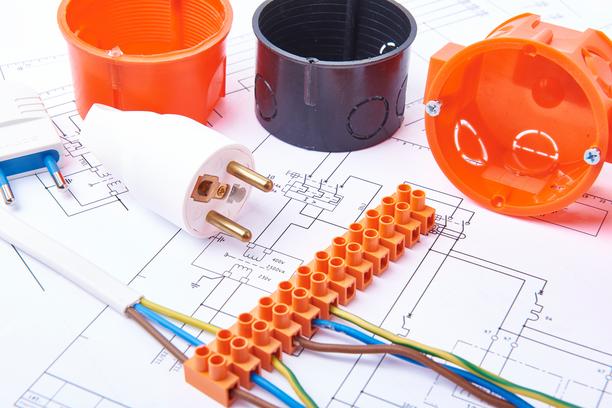

Pour réaliser cette installation, vous aurez besoin d’outils spécifiques : un tournevis d’électricien isolé, une pince à dénuder, un testeur de tension, des dominos de connexion adaptés à la section des fils et, bien sûr, votre luminaire à détecteur. Un niveau à bulle vous sera également utile pour assurer l’horizontalité parfaite du capteur, garantissant ainsi une détection optimale.
Préparation et précautions de sécurité

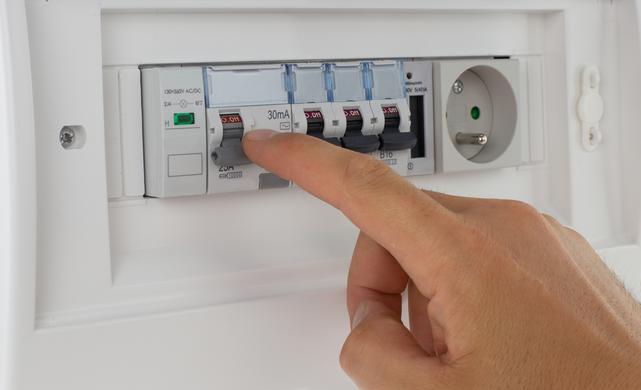

La sécurité doit rester votre priorité absolue lors de toute intervention électrique. Commencez systématiquement par couper l’alimentation électrique au niveau du disjoncteur général ou du disjoncteur différentiel protégeant le circuit concerné. Vérifiez ensuite l’absence de tension à l’aide d’un testeur avant de manipuler les fils, même si le disjoncteur est coupé.
Avant de fixer le luminaire, identifiez avec précision l’emplacement idéal pour maximiser l’efficacité de la détection. Pour une couverture optimale, installez le détecteur à une hauteur comprise entre 2 et 2,5 mètres, en orientant le capteur vers la zone à surveiller. Évitez de diriger le détecteur vers des sources de chaleur comme les bouches d’aération, les cheminées ou les zones exposées au soleil direct, qui pourraient provoquer des déclenchements intempestifs.
Guide de connexion des fils électriques
L’étape cruciale du branchement électrique demande rigueur et précision. Commencez par identifier clairement les différents fils : le fil de phase (généralement marron, rouge ou noir), le fil neutre (bleu) et le fil de terre (jaune/vert). Ces couleurs correspondent aux normes électriques françaises NF C 15-100 qu’il est impératif de respecter pour votre sécurité.
Procédez ensuite au raccordement en suivant le schéma fourni avec votre appareil. Généralement, vous devrez connecter la phase à la borne marquée « L » ou « P », le neutre à la borne « N » et la terre à la borne marquée du symbole de terre. Si votre luminaire dispose d’un bornier à vis, veillez à bien serrer les connexions sans excès pour ne pas endommager les fils. Pour une installation durable, nous vous recommandons de privilégier des connexions par dominos de qualité ou des borniers automatiques qui garantissent un contact électrique parfait dans le temps.
Les erreurs courantes à éviter lors de l’installation
Malgré son apparente simplicité, l’installation d’un luminaire à détecteur de mouvement peut donner lieu à plusieurs erreurs qui compromettent son fonctionnement optimal. La confusion entre les fils électriques représente le problème le plus fréquent. Cette erreur peut non seulement empêcher votre luminaire de fonctionner, mais également créer un risque pour votre sécurité.
Par exemple, un client nous a récemment contactés après avoir constaté que son détecteur fonctionnait de façon aléatoire. L’inspection a révélé une inversion entre le fil de phase et le retour lampe, causant non seulement des dysfonctionnements mais également un risque électrique sérieux. Une simple vérification des connexions selon le schéma du fabricant aurait permis d’éviter cette situation problématique.
Respecter le code couleur des fils électriques
Le respect scrupuleux du code couleur des fils électriques constitue la base d’une installation sécurisée et conforme. Selon la norme NF C 15-100, chaque fil a une couleur spécifique : bleu pour le neutre, jaune/vert pour la terre, et toute autre couleur (souvent marron, rouge ou noir) pour la phase. Cette standardisation permet d’identifier rapidement les différents conducteurs et d’éviter les erreurs de branchement.
Lors du raccordement, vérifiez systématiquement la correspondance entre les couleurs des fils et les bornes du détecteur. Si vous rencontrez des fils dont les couleurs ne correspondent pas aux standards actuels (cas fréquent dans les installations anciennes), nous vous recommandons vivement de faire appel à un électricien qualifié. Ce professionnel saura identifier avec certitude la nature de chaque conducteur à l’aide d’instruments de mesure appropriés, vous garantissant ainsi une installation parfaitement sécurisée.
Assurer une fixation solide et étanche
Au-delà du branchement électrique, la qualité de la fixation mécanique de votre luminaire conditionne sa longévité et sa fiabilité. Un appareil mal fixé subira des vibrations qui, avec le temps, pourront desserrer les connexions électriques et créer des faux contacts. Ces défauts sont souvent à l’origine de dysfonctionnements intermittents particulièrement difficiles à diagnostiquer.
Pour les installations extérieures, la protection contre l’humidité représente un enjeu majeur. Veillez à installer votre luminaire selon l’indice de protection IP recommandé pour l’environnement concerné. Utilisez des joints d’étanchéité et positionnez les câbles avec une boucle d’égouttement pour éviter que l’eau ne ruisselle vers les connexions. L’emploi de presse-étoupes adaptés sur les entrées de câbles et l’application de mastic silicone aux points de fixation vous garantiront une installation durable, même exposée aux intempéries.
Quand faire appel à un électricien professionnel
Si certaines installations simples peuvent être réalisées par des bricoleurs avertis, il est fondamental de savoir reconnaître les situations qui dépassent vos compétences. L’électricité ne tolère pas l’approximation : une installation défectueuse peut engendrer des risques d’incendie, d’électrocution ou endommager vos équipements électriques.
Les situations qui nécessitent une expertise
Plusieurs configurations justifient l’intervention d’un professionnel qualifié pour l’installation de votre luminaire à détecteur. Les installations complexes avec plusieurs points de commande, les systèmes de détection en réseau ou les branchements sur des circuits spéciaux requièrent des connaissances techniques approfondies. De même, toute modification du tableau électrique ou création d’une nouvelle ligne dédiée doit impérativement être confiée à un spécialiste.
L’âge de votre installation électrique constitue également un facteur déterminant. Sur des réseaux anciens, non conformes aux normes actuelles ou dépourvus de terre, l’intervention d’un professionnel s’avère indispensable. Ce dernier pourra évaluer l’état général de votre réseau et réaliser les mises aux normes nécessaires avant d’installer votre nouveau luminaire, vous garantissant ainsi une sécurité optimale pour votre habitation et ses occupants.
Choisir un électricien qualifié pour votre installation
La sélection d’un professionnel compétent pour réaliser vos travaux électriques mérite toute votre attention. Privilégiez les électriciens titulaires d’une qualification professionnelle reconnue, comme la certification Qualifelec, qui atteste de leur savoir-faire technique. Vérifiez également que l’entreprise dispose des assurances nécessaires, notamment une responsabilité civile professionnelle et une garantie décennale, indispensables pour couvrir d’éventuels sinistres.
Pour identifier un électricien de confiance, n’hésitez pas à consulter les avis clients et à demander des références de chantiers similaires déjà réalisés. Un devis détaillé, précisant la nature exacte des travaux, les matériaux utilisés et les délais d’intervention, constitue également un indicateur de professionnalisme. En faisant appel à un électricien recommandé par Plus que Pro, vous bénéficiez de l’assurance d’un travail réalisé dans les règles de l’art, pour une satisfaction durable et une sécurité optimale de votre installation.
