Avant d’installer une borne de recharge, une pompe à chaleur ou tout équipement énergivore, identifier la puissance disponible sur votre tableau électrique permet d’éviter les mauvaises surprises et de planifier sereinement votre projet. Cette vérification préalable repose sur l’observation de quelques informations clés visibles sur le disjoncteur de branchement, sans manipulation dangereuse, et vous donne les repères nécessaires pour dialoguer efficacement avec un électricien qualifié. Comprendre la différence entre monophasé et triphasé, déchiffrer le calibre du disjoncteur et mettre en perspective la puissance souscrite avec vos besoins réels vous assure de prendre les bonnes décisions en toute confiance. Ce guide pédagogique vous accompagne dans cette première étape d’observation, tout en soulignant quand le recours à un professionnel devient indispensable pour garantir la qualité et la sécurité de votre installation.
Reconnaître le type d’alimentation : monophasé ou triphasé
La première étape pour identifier votre alimentation électrique consiste à déterminer si votre installation fonctionne en monophasé ou en triphasé. Cette information est déterminante pour connaître la puissance disponible et la compatibilité avec vos équipements. Le disjoncteur de branchement situé en tête de votre installation porte les indications nécessaires pour effectuer cette distinction sans aucune manipulation risquée.
Observer le nombre de pôles du disjoncteur de branchement constitue la méthode la plus fiable. Un disjoncteur monophasé possède 2 pôles, tandis qu’un disjoncteur triphasé en compte 4. Cette information est généralement visible directement sur l’étiquette du dispositif, accompagnée d’inscriptions telles que « 230V » pour le monophasé ou « 400V » pour le triphasé. Aucune ouverture du coffret n’est nécessaire pour cette vérification.
Les caractéristiques du monophasé
Le monophasé représente le type d’alimentation le plus répandu dans les logements individuels. Cette configuration comprend une phase et un neutre, avec une tension de 230 volts entre ces deux conducteurs. L’installation monophasée convient parfaitement aux usages domestiques courants et aux équipements de puissance modérée.
La puissance souscrite en monophasé varie généralement de 3 kVA à 12 kVA dans les habitations. Pour une installation de 12 kVA en monophasé, la puissance maximale disponible atteint environ 12 000 watts. Cette configuration suffit pour alimenter l’électroménager, le chauffage électrique classique et la plupart des équipements domestiques sans difficulté.
Les spécificités du triphasé
L’alimentation triphasée se compose de trois phases et d’un neutre, offrant une puissance distribuée sur trois conducteurs distincts. Cette configuration est fréquente dans les grandes maisons, les bâtiments professionnels ou lorsque des équipements spécifiques nécessitent une puissance importante. La tension entre chaque phase et le neutre reste de 230 volts, tandis que la tension entre deux phases atteint 400 volts.
Le triphasé permet de souscrire des puissances plus élevées, allant couramment jusqu’à 36 kVA. Cette distribution sur trois phases nécessite un équilibrage des consommations pour optimiser l’utilisation de la puissance disponible. Les équipements triphasés professionnels comme certaines pompes à chaleur ou machines industrielles fonctionnent directement sur ce type d’installation.

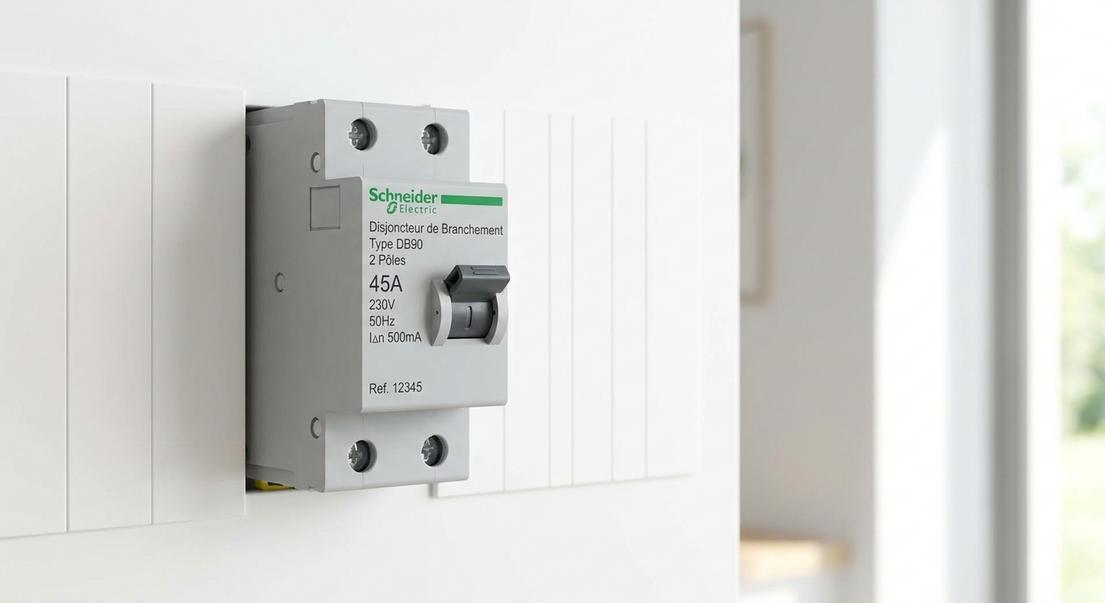

Décrypter les informations du disjoncteur de branchement
Le disjoncteur de branchement constitue l’élément clé pour identifier la puissance de votre installation électrique. Situé à l’interface entre le réseau public et votre installation privée, ce dispositif porte plusieurs indications qui renseignent précisément sur les caractéristiques de votre alimentation. Observer ces informations permet d’évaluer la compatibilité avec vos projets d’équipement sans intervention technique.

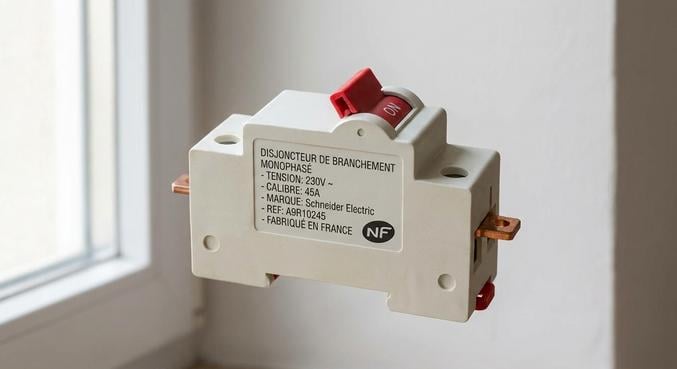

L’étiquette du disjoncteur de branchement mentionne le calibre en ampères, information déterminante pour calculer la puissance disponible. Ce calibre, exprimé en A (ampères), indique l’intensité maximale que peut supporter l’installation. Les calibres courants sont 15A, 30A, 45A ou 60A en monophasé, et 10A, 15A, 20A ou 30A par phase en triphasé.
Comprendre le calibre et l’intensité
Le calibre du disjoncteur de branchement définit le seuil de déclenchement en cas de surconsommation. Cette valeur exprimée en ampères protège l’installation contre les surcharges et correspond directement à la puissance souscrite auprès du fournisseur d’électricité. Un calibre de 45A en monophasé correspond par exemple à une puissance souscrite de 9 kVA.
La formule de calcul reste simple pour convertir le calibre en puissance disponible. En monophasé, multipliez le calibre par 230 volts pour obtenir la puissance en watts. Pour un disjoncteur de 60A, le calcul donne 60 × 230 = 13 800 watts, soit environ 13,8 kVA. En triphasé, le calcul intègre les trois phases et s’exprime différemment selon l’équilibrage des charges.
Identifier la puissance souscrite
La puissance souscrite en kVA figure sur votre contrat d’électricité et votre facture mensuelle. Cette valeur correspond à la puissance maximale que le fournisseur met à votre disposition. Elle détermine directement le calibre du disjoncteur de branchement installé par le gestionnaire de réseau. Vérifier cette information sur votre facture vous permet de confirmer les observations réalisées sur le disjoncteur.
Il convient de distinguer la puissance souscrite de la puissance réellement disponible à un instant donné. Si plusieurs appareils fonctionnent simultanément, la puissance disponible pour un nouvel équipement diminue d’autant. Cette notion de puissance simultanée influence directement la possibilité d’ajouter des équipements énergivores comme une borne de recharge ou une pompe à chaleur.
Évaluer la puissance disponible pour vos équipements
Connaître la puissance souscrite ne suffit pas pour garantir qu’un nouvel équipement fonctionnera correctement. L’évaluation de la puissance réellement disponible nécessite de prendre en compte les consommations simultanées et les marges de sécurité. Cette analyse préalable évite les désagréments de disjonctions répétées et vous oriente vers la solution la plus adaptée à votre situation.
Les équipements énergivores comme les bornes de recharge, les pompes à chaleur ou le matériel de sonorisation professionnel nécessitent une puissance importante. Une borne de recharge pour véhicule électrique consomme couramment entre 3,7 kW et 22 kW selon le modèle. Une pompe à chaleur peut absorber de 3 à 10 kW en fonction de sa puissance. Ces consommations doivent s’ajouter aux besoins existants de l’habitation.
Calculer la puissance simultanée nécessaire
Le calcul de la puissance simultanée consiste à additionner les consommations maximales des appareils susceptibles de fonctionner en même temps. Le chauffage électrique, le chauffe-eau, les plaques de cuisson et l’électroménager constituent les postes principaux à considérer. Cette somme doit rester inférieure à la puissance souscrite pour éviter tout déclenchement du disjoncteur de branchement.
Pour une installation domestique classique, les professionnels recommandent de prévoir une marge de sécurité d’environ 20%. Cette réserve de puissance permet d’absorber les pics de consommation ponctuels sans provoquer de coupure. Si votre calcul de puissance simultanée approche ou dépasse la puissance souscrite, l’intervention d’un électricien qualifié devient nécessaire pour étudier les solutions d’optimisation ou d’augmentation de puissance.
Les cas nécessitant une augmentation de puissance
L’installation d’équipements énergivores révèle parfois que la puissance souscrite est insuffisante pour répondre aux nouveaux besoins. Dans ce type de situation, plusieurs options s’offrent à vous selon la configuration de votre installation et les possibilités du réseau local. Un professionnel qualifié évalue ces différentes solutions en fonction de votre projet spécifique.
L’augmentation de la puissance souscrite auprès du fournisseur constitue souvent la solution la plus simple. Cette démarche peut nécessiter le remplacement du disjoncteur de branchement par un modèle de calibre supérieur. Dans certains cas, une modification plus importante du branchement ou même de l’installation intérieure s’impose pour supporter la nouvelle puissance. Seul un électricien qualifié peut déterminer la faisabilité et le coût de ces travaux après diagnostic.
Identifier les caractéristiques du tableau électrique
Le tableau électrique abrite l’ensemble des dispositifs de protection et de répartition de votre installation. Observer sa configuration donne des indications précieuses sur la capacité de l’installation à accueillir de nouveaux circuits. Le nombre de rangées de modules, les emplacements disponibles et l’organisation générale du coffret électrique reflètent les possibilités d’évolution de votre installation.
Un tableau électrique bien dimensionné comporte des emplacements libres pour ajouter des circuits supplémentaires. Chaque disjoncteur divisionnaire occupe un ou plusieurs modules selon son calibre et son type. Compter les modules disponibles permet d’anticiper la possibilité d’ajouter les protections nécessaires pour de nouveaux équipements sans remplacer l’ensemble du coffret électrique.
Observer la configuration des phases en triphasé
Dans une installation triphasée, l’équilibrage des phases constitue un paramètre important pour optimiser l’utilisation de la puissance disponible. Les circuits du tableau sont répartis sur les trois phases de manière à équilibrer les consommations. Une mauvaise répartition peut conduire à des déclenchements intempestifs même si la puissance totale souscrite reste théoriquement suffisante.
Les disjoncteurs divisionnaires d’un tableau triphasé portent des repères de couleur ou des numéros indiquant sur quelle phase ils sont raccordés. Cette organisation permet aux professionnels d’évaluer rapidement l’équilibrage actuel et de prévoir le raccordement optimal d’un nouveau circuit. Cette vérification nécessite des compétences techniques et ne doit jamais être réalisée par un particulier sans habilitation électrique.
Vérifier l’état et la conformité de l’installation
L’aspect général du tableau électrique renseigne sur l’état de l’installation et sa capacité à supporter des charges supplémentaires. Un coffret récent respectant la norme NF C 15-100 offre généralement de meilleures garanties de sécurité et de dimensionnement qu’une installation ancienne. Les tableaux vétustes nécessitent souvent une rénovation complète avant d’envisager l’ajout d’équipements énergivores.
Plusieurs éléments visuels alertent sur la nécessité d’une mise aux normes. Les traces de surchauffe sur les disjoncteurs, les connexions apparentes, l’absence de dispositif différentiel ou un coffret surchargé constituent des signaux d’alerte. Dans ces situations, faire appel à un professionnel qualifié s’impose pour réaliser un diagnostic complet et sécuriser l’installation avant tout projet d’extension.
Les vérifications possibles depuis le compteur électrique
Le compteur électrique fournit des informations complémentaires utiles pour évaluer votre consommation et la marge disponible. Les compteurs communicants modernes affichent notamment la puissance instantanée consommée, permettant d’observer en temps réel l’utilisation de votre installation. Cette fonctionnalité aide à identifier les pics de consommation et à estimer la puissance restante pour de nouveaux équipements.
Observer la puissance de pointe atteinte lors des périodes de forte consommation donne une indication précieuse sur la marge disponible. Si votre consommation maximale approche régulièrement la puissance souscrite, l’ajout d’un équipement énergivore risque de provoquer des déclenchements fréquents. Cette observation peut être réalisée en toute sécurité depuis l’affichage du compteur, sans aucune manipulation technique.
Interpréter les données de consommation
Les compteurs récents mémorisent les données de consommation sur plusieurs jours ou semaines. Consulter l’historique de puissance maximale appelée révèle vos habitudes de consommation et les moments critiques de sollicitation de l’installation. Ces informations permettent d’anticiper l’impact d’un nouvel équipement sur le fonctionnement global de votre installation électrique.
Certains compteurs signalent également les dépassements de puissance souscrite par un voyant spécifique. Ces alertes indiquent que l’installation fonctionne à sa limite maximale. Dans ce contexte, l’ajout d’une charge supplémentaire nécessite obligatoirement une réorganisation des usages ou une augmentation de la puissance souscrite pour maintenir le confort et la sécurité d’utilisation.
Les limites de l’auto-diagnostic
Si l’observation du compteur et du disjoncteur de branchement apporte des informations précieuses, elle ne remplace jamais le diagnostic professionnel d’un électricien qualifié. Les aspects techniques comme la section des câbles, la capacité réelle du branchement ou l’état des connexions nécessitent des compétences et des outils spécifiques pour être évalués correctement.
Les vérifications visuelles depuis le compteur électrique et le tableau restent cantonnées aux informations affichées et accessibles sans manipulation. Toute intervention impliquant l’ouverture du coffret, des mesures de tension ou l’évaluation de la section des câbles relève exclusivement du professionnel habilité. Cette approche garantit votre sécurité et celle de votre installation.

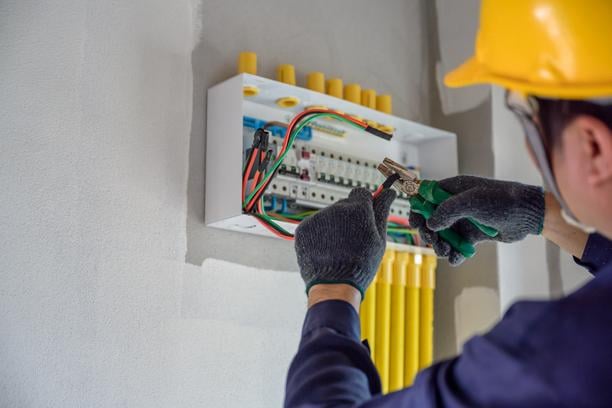

Quand faire appel à un électricien qualifié
Certaines situations nécessitent impérativement l’intervention d’un professionnel pour garantir la sécurité et la conformité de votre installation. Le recours à un électricien qualifié s’impose dès que les vérifications visuelles ne suffisent plus ou lorsque le projet implique des modifications de l’installation existante. Cette approche préventive évite les risques électriques et assure la pérennité de votre équipement.
L’installation d’équipements énergivores comme une borne de recharge, une pompe à chaleur ou du matériel professionnel constitue un contexte typique nécessitant une intervention qualifiée. Le professionnel réalise un diagnostic complet, vérifie la compatibilité de l’installation, dimensionne correctement les protections et effectue le raccordement dans le respect des normes. Cette démarche vous garantit un fonctionnement optimal et sécurisé de votre nouvel équipement.
Les situations nécessitant un diagnostic professionnel
Plusieurs situations imposent de faire appel à un électricien qualifié pour évaluer précisément les capacités de votre installation. Lorsque le calcul de puissance simultanée approche la puissance souscrite, seul un professionnel peut déterminer les marges réelles et proposer des solutions adaptées. Cette évaluation technique prend en compte des paramètres invisibles comme la section des câbles d’alimentation ou la capacité du branchement.
Les installations anciennes ou celles présentant des signes de vétusté requièrent systématiquement un diagnostic avant tout ajout d’équipement. Le professionnel vérifie la conformité aux normes actuelles, contrôle l’état des protections et évalue la nécessité d’une rénovation électrique. Pour les projets impliquant du matériel triphasé ou des puissances importantes, cette étape préalable s’avère indispensable pour éviter les mauvaises surprises.
Les interventions réservées aux professionnels
Toute opération impliquant l’ouverture du coffret électrique, la manipulation de câbles sous tension ou la modification de circuits existants relève exclusivement de professionnels habilités. Ces interventions nécessitent des compétences techniques spécifiques, des équipements de protection adaptés et une parfaite connaissance des normes en vigueur. Les risques d’électrocution, d’incendie ou de dégradation matérielle justifient pleinement cette restriction.
L’augmentation de la puissance souscrite, la modification du branchement, l’ajout de circuits au tableau électrique ou l’installation d’équipements énergivores constituent des prestations qui garantissent votre sécurité et celle de votre habitation. Le professionnel qualifié engage sa responsabilité sur la conformité des travaux et vous remet une attestation de conformité CONSUEL pour les modifications importantes. Cette démarche vous assure une installation aux normes et facilite les démarches administratives ou assurantielles.
Choisir le bon professionnel pour votre projet
Sélectionner un électricien qualifié pour votre projet d’installation ou de diagnostic constitue une étape déterminante pour sa réussite. Les professionnels certifiés disposent des compétences techniques actualisées et des assurances nécessaires pour intervenir en toute sécurité. Cette garantie de compétences vous protège contre les malfaçons et assure la conformité de l’installation aux normes en vigueur.
Privilégier un professionnel local reconnu présente plusieurs avantages pour votre projet. La proximité facilite les échanges, le suivi du chantier et les interventions ultérieures si nécessaire. Les artisans établis localement cultivent leur réputation sur la satisfaction client et la qualité de leurs prestations. Demander plusieurs devis détaillés permet de comparer les approches techniques et tarifaires, tout en vérifiant que le professionnel a bien compris vos besoins spécifiques et les contraintes de votre installation existante.
