Installer un éclairage extérieur sécurisé repose avant tout sur le respect strict de la norme NF C 15-100 et l’utilisation de matériaux adaptés aux contraintes climatiques. Cette démarche technique engage votre sécurité et celle de votre entourage, tout en valorisant durablement votre habitation. Pour réussir ce projet en toute sérénité, il convient de distinguer clairement les étapes de préparation accessibles au particulier informé de celles qui nécessitent obligatoirement l’intervention d’un électricien qualifié, notamment pour tout raccordement au tableau électrique. Comprendre les principes de protection, les indices IP, la profondeur d’enfouissement des câbles et le rôle du dispositif différentiel 30mA vous permettra d’aborder votre installation avec confiance et d’identifier précisément les situations où le savoir-faire d’un professionnel certifié s’impose.
Choisir les câbles et gaines adaptés à une installation extérieure
La sélection des câbles électriques pour un usage extérieur obéit à des critères techniques précis, différents de ceux utilisés en intérieur. Les câbles destinés à l’éclairage jardin doivent résister durablement à l’humidité, aux variations de température et aux contraintes mécaniques. La norme NF C 15-100 impose l’utilisation de câbles à double isolation avec gaine de protection adaptée aux conditions extérieures.
Pour une installation électrique extérieure fiable, privilégiez systématiquement les câbles de type U1000 R2V en enterré ou les câbles rigides protégés par une gaine isolante cannelée. Ces matériaux garantissent une protection optimale contre l’infiltration d’eau et les agressions extérieures. Les câbles volants, souvent utilisés provisoirement, ne répondent jamais aux normes de sécurité pour une installation pérenne.
Les caractéristiques indispensables des câbles enterrés
Les câbles enterrés pour éclairage extérieur doivent présenter une section minimale de 1,5 mm² pour les circuits d’éclairage. Cette dimension garantit une protection contre les surcharges et une bonne conductivité. Le raccordement phase neutre terre doit être respecté rigoureusement pour assurer le bon fonctionnement du dispositif différentiel 30mA.
La couleur des fils répond à un code normalisé qui facilite l’intervention ultérieure. Le fil de phase peut être noir, marron ou rouge, le neutre reste bleu et la terre présente une gaine jaune-vert. Ces repérages colorés permettent aux électriciens qualifiés d’intervenir en toute sécurité lors de dépannages ou d’extensions.
Gaines de protection et indice IP requis

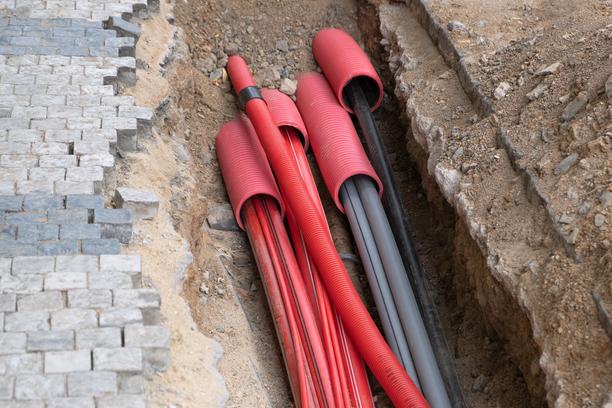

La gaine isolante cannelée rouge constitue la protection mécanique standard pour les câbles enterrés dans un jardin. Son diamètre doit permettre le passage aisé des câbles tout en conservant une résistance suffisante à l’écrasement. Cette gaine rouge facilite également le repérage lors de travaux ultérieurs dans le jardin.
L’indice de protection IP des boîtes de connexion et des luminaires extérieurs détermine leur résistance aux intrusions d’eau et de poussière. Pour un usage extérieur exposé aux intempéries, un indice minimum IP44 s’impose pour les appliques murales LED, tandis qu’un IP67 est recommandé pour les bornes de jardin enterrées. Les spots LED encastrables dans le sol nécessitent un IP68 pour garantir une étanchéité totale.
Respecter la profondeur d’enfouissement et la protection mécanique

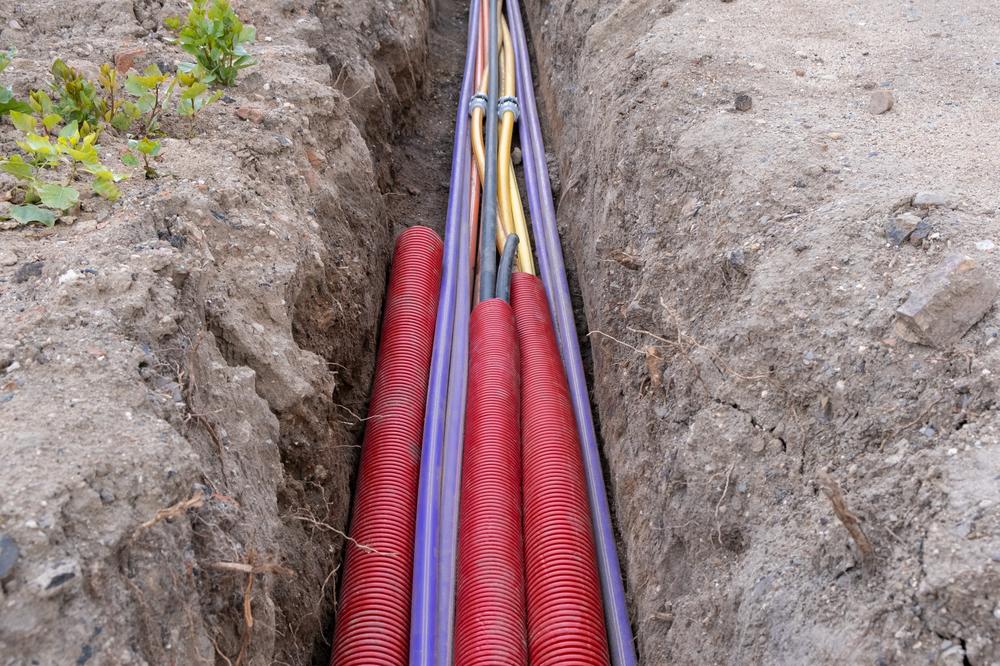

L’enfouissement des câbles électriques répond à des règles strictes définies par la norme NF C 15-100. Cette réglementation vise à protéger durablement votre installation électrique contre les dommages mécaniques, notamment lors de travaux de jardinage ultérieurs. La profondeur minimale varie selon la nature du terrain et la fréquence de passage.
Pour un passage occasionnel ou une zone plantée, la profondeur d’enfouissement doit atteindre au minimum 50 cm sous le niveau du sol. Cette mesure protège efficacement les câbles des outils de jardinage comme les bêches ou les motoculteurs. Dans les zones carrossables ou de circulation régulière, cette profondeur passe à 80 cm minimum pour résister au poids des véhicules.
Le grillage avertisseur rouge, une sécurité obligatoire
La pose d’un grillage avertisseur rouge à 20 cm au-dessus des câbles constitue une obligation réglementaire souvent méconnue. Ce dispositif de signalisation prévient toute personne effectuant des travaux de terrassement de la présence de câbles électriques en dessous. Sa couleur rouge indique spécifiquement la présence d’électricité.
Le grillage avertisseur se déroule sur toute la longueur de la tranchée après remblaiement partiel. Sa largeur doit dépasser d’au moins 10 cm de chaque côté de la gaine. Cette protection simple mais efficace prévient les accidents graves liés à la section accidentelle de câbles sous tension.
Protection mécanique renforcée dans les passages critiques
Certaines zones du jardin nécessitent une protection mécanique supplémentaire au-delà de la simple gaine cannelée. Les traversées d’allées, les abords de portails ou les zones de stationnement imposent l’utilisation de fourreaux rigides en PVC ou en acier selon l’intensité du passage. Ces dispositifs empêchent tout écrasement des câbles.
Dans ces configurations, les professionnels qualifiés installent généralement des gaines de diamètre supérieur permettant le passage de plusieurs câbles. Cette anticipation facilite grandement les extensions futures sans nécessiter de nouvelles tranchées. Le surdimensionnement initial représente un investissement minime comparé aux économies réalisées lors d’évolutions ultérieures.
Organiser les dérivations avec des boîtes étanches adaptées
L’organisation du réseau électrique extérieur repose sur une planification rigoureuse des points de dérivation. Ces zones de connexion permettent d’alimenter plusieurs luminaires extérieurs depuis un circuit principal unique. La qualité de ces raccordements détermine directement la fiabilité et la durabilité de l’ensemble de votre installation éclairage extérieur.
Chaque point de dérivation doit être matérialisé par une boîte de dérivation étanche conforme aux normes en vigueur. Ces boîtes protègent les connexions électriques de l’humidité et des infiltrations d’eau, première cause de dysfonctionnement des installations extérieures. Le choix de leur emplacement influence grandement la maintenance future de votre éclairage jardin.
Installation et positionnement des boîtes de dérivation

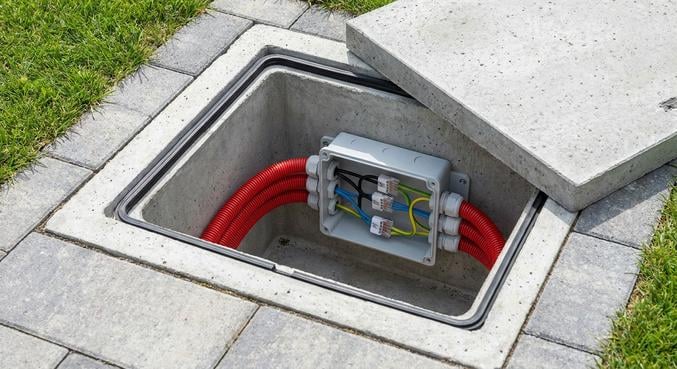

Les boîtes de dérivation étanche se positionnent idéalement dans des regards visitables permettant un accès facile pour contrôle ou intervention. Ces regards préfabriqués en plastique ou béton se placent au niveau du sol, recouverts d’un couvercle résistant. Leur dimension doit permettre une manipulation aisée des connexions à l’intérieur.
L’installation d’une boîte de dérivation nécessite le respect de plusieurs principes fondamentaux. Les câbles entrent et sortent par des presse-étoupes assurant l’étanchéité. Les connexions s’effectuent exclusivement avec des dominos ou connecteurs automatiques adaptés à l’usage extérieur. Toute connexion réalisée par simple torsion de fils présente un danger immédiat.
Garantir l’étanchéité des connexions électriques
L’étanchéité connexions représente le point le plus sensible d’une installation électrique extérieure. Une boîte mal fermée ou des presse-étoupes desserrés suffisent à compromettre la sécurité de l’ensemble. Les indices IP65 minimum s’imposent pour les boîtes de dérivation enterrées, tandis que l’IP67 est recommandé pour les zones régulièrement inondées.
Les professionnels du secteur appliquent systématiquement plusieurs vérifications avant fermeture définitive. Le joint d’étanchéité du couvercle doit être propre et correctement positionné. Les câbles ne doivent jamais forcer dans les presse-étoupes au risque de dégrader leur isolation. Cette rigueur dans l’exécution garantit une installation durable résistant aux intempéries.
Protéger l’installation au tableau électrique avec un différentiel adapté
Le raccordement électrique de votre éclairage extérieur au tableau électrique constitue l’étape la plus délicate du projet. Cette intervention nécessite impérativement l’intervention d’un électricien qualifié possédant les compétences pour travailler en sécurité sur une installation sous tension. Toute erreur à ce niveau expose à des risques graves d’électrocution ou d’incendie.
La norme NF C 15-100 impose la présence d’un dispositif différentiel 30mA dédié aux circuits extérieurs. Ce dispositif détecte les fuites de courant et coupe instantanément l’alimentation en cas de défaut. Cette protection différentielle représente votre principale garantie de sécurité en cas de détérioration d’un câble ou d’infiltration d’eau dans un luminaire.
Le disjoncteur différentiel 30mA, une protection non négociable
Le choix du disjoncteur différentiel pour votre installation éclairage extérieur dépend de la puissance totale des luminaires. Un disjoncteur 16A suffit généralement pour un circuit d’éclairage classique avec appliques murales LED, spots LED encastrables et bornes de jardin. La sensibilité de 30mA reste obligatoire pour tous les circuits extérieurs, quelle que soit leur puissance.
L’installation de ce dispositif dans le tableau électrique requiert le respect strict des règles de câblage phase neutre terre. Le neutre de l’installation doit être raccordé sur la borne prévue, jamais confondu avec la terre. Cette configuration permet au différentiel de détecter précisément les fuites de courant et de déclencher uniquement lorsque nécessaire.
Circuit dédié et identification claire
Les professionnels recommandent systématiquement la création d’un circuit dédié pour l’éclairage extérieur, distinct des autres circuits de la maison. Cette séparation facilite les interventions ultérieures et évite qu’un défaut extérieur n’affecte l’alimentation intérieure. Le repérage clair de ce circuit au tableau électrique simplifie grandement les opérations de maintenance.
L’étiquetage précis de chaque protection au tableau constitue une bonne pratique souvent négligée. Une mention explicite « Éclairage jardin » ou « Luminaires extérieurs » permet d’identifier immédiatement le circuit concerné. Cette traçabilité s’avère particulièrement utile lors de dépannages ou en cas de revente du bien immobilier.
Quand faire appel à un électricien qualifié pour votre projet
Certaines situations imposent sans équivoque l’intervention d’un professionnel qualifié pour garantir la sécurité et la conformité de votre installation. Un tableau électrique ancien, des câbles existants non repérés ou une configuration complexe dépassent rapidement le cadre du bricolage encadré. La reconnaissance de ces limites protège votre sécurité et celle de votre entourage.
Les électriciens certifiés disposent des compétences techniques et des assurances professionnelles nécessaires pour intervenir sur des installations sous tension. Leur formation continue leur permet de maîtriser l’évolution des normes et les nouvelles technologies comme les systèmes de détecteur de mouvement ou l’éclairage basse tension connecté.
Les situations nécessitant impérativement un professionnel
Plusieurs configurations techniques requièrent obligatoirement l’intervention d’un électricien qualifié. Toute modification du tableau électrique existant, tout raccordement de circuits supplémentaires ou toute intervention sur une installation dont le schéma est inconnu présentent des dangers immédiats. Dans ces situations, coupez disjoncteur intervention et contactez un professionnel.
Les installations comportant des câbles anciens sans couleurs normalisées ou des protections différentielles absentes nécessitent une remise aux normes complète. Un électricien qualifié évaluera l’ampleur des travaux et proposera une solution conforme. Cette approche peut sembler contraignante, mais elle garantit votre sécurité sur le long terme.
Préparer efficacement l’intervention du professionnel
Même lorsque vous faites appel à un électricien, une bonne préparation en amont optimise la qualité et le coût de l’intervention. Définir précisément l’emplacement souhaité des luminaires extérieurs, spots encastrables ou appliques exterieures facilite l’établissement du devis. Un plan sommaire du jardin avec les distances aide le professionnel à dimensionner correctement le projet.
La préparation des tranchées peut être réalisée par vos soins si vous disposez des informations techniques précises fournies par l’électricien. Cette participation réduit le coût global tout en conservant la garantie d’une installation conforme. Les professionnels du secteur apprécient généralement cette collaboration constructive qui accélère le chantier.
Pour votre sérénité, privilégiez toujours des professionnels qualifiés disposant des certifications appropriées. Cette démarche vous garantit une installation éclairage extérieur durable, conforme et sécurisée. La qualité du travail réalisé se mesure sur plusieurs années d’utilisation sans incident, preuve du savoir-faire mis en œuvre lors de la réalisation.
