Remplacer ou raccorder des bandes LED sans prise devient un jeu d’enfant lorsque vous disposez des bons connecteurs et respectez quelques règles de sécurité fondamentales. La coupure systématique de l’alimentation, la vérification de compatibilité entre les composants et l’utilisation de connecteurs spécifiques vous garantissent une installation de qualité et durable. Ces bonnes pratiques vous procureront la tranquillité d’un éclairage fiable tout en préservant la valeur de votre investissement. Pour votre sérénité face aux configurations complexes ou aux installations en milieu humide, sachez reconnaître quand faire appel à un professionnel qualifié qui vous accompagnera avec confiance vers la solution idéale.
Comprendre les différents types de bandes LED pour un raccordement réussi

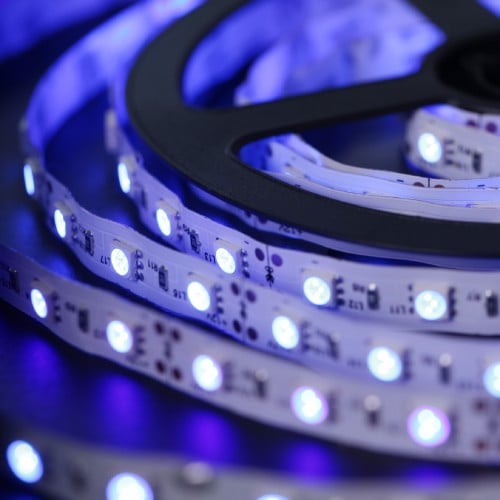

Le raccordement des bandes LED commence par l’identification précise du modèle que vous souhaitez installer ou compléter. Chaque type présente des caractéristiques techniques spécifiques qui détermineront la méthode de connexion appropriée. Avant toute manipulation, prenez le temps d’examiner attentivement vos rubans LED existants.
Par exemple, si vous disposez d’un ruban LED monochrome 12V dans votre cuisine et souhaitez l’étendre, vous devrez vous assurer que la nouvelle bande possède exactement les mêmes spécifications. Une erreur courante consiste à mélanger des bandes de tensions différentes, ce qui peut endommager l’installation ou créer des variations de luminosité indésirables.
Les caractéristiques techniques essentielles à vérifier
Pour garantir la compatibilité entre bandes LED, plusieurs paramètres doivent être identiques. La tension d’alimentation (généralement 12V ou 24V) constitue le premier élément à vérifier. De plus, assurez-vous que le type d’éclairage (RGB, blanc chaud, blanc froid) correspond à votre installation existante.
La densité de LED (nombre de LED par mètre) et la puissance consommée (en watts par mètre) sont également déterminantes pour un raccordement harmonieux. Ces informations se trouvent habituellement sur l’emballage d’origine ou directement imprimées sur le ruban. En cas de doute, n’hésitez pas à consulter un professionnel qui saura vous guider vers la solution adaptée.
Les points de raccordement sur les rubans LED
Les rubans LED sont conçus avec des points de connexion spécifiques, généralement identifiables par des marquages ou des pastilles de cuivre. Ces zones prédéfinies permettent de couper et raccorder les bandes en toute sécurité. Il est impératif de respecter ces emplacements pour préserver l’intégrité du circuit.
Chaque bande possède un sens de fonctionnement indiqué par des flèches ou des symboles +/-. Respectez scrupuleusement cette polarité lors du raccordement pour éviter tout dysfonctionnement. Pour votre tranquillité, prenez une photo de l’installation existante avant de procéder aux modifications, ce qui facilitera grandement le processus de reconnexion.
Choisir le bon connecteur pour raccorder vos bandes LED
Le marché propose aujourd’hui une variété de connecteurs adaptés à tous types de raccordements. Ces accessoires spécifiques évitent le recours à la soudure et simplifient considérablement l’installation. Leur choix dépend de la configuration souhaitée et du type de ruban utilisé.
Pour une installation dans un salon où vous devez contourner un angle de mur, optez pour un connecteur en L. Si vous souhaitez relier deux segments en ligne droite dans une chambre, un connecteur droit sera plus approprié. La qualité du connecteur influence directement la fiabilité et la durabilité de votre installation.
Demandez gratuitement votre devis
Les connecteurs sans soudure pour une installation simplifiée
Les connecteurs sans soudure constituent la solution idéale pour les bricoleurs débutants ou intermédiaires. Ils fonctionnent sur le principe du clip et se referment sur la bande LED pour établir le contact électrique. Pour les utiliser efficacement, dénudez légèrement l’extrémité du ruban si nécessaire.
Selon votre projet, différents types de connecteurs sont disponibles :
- Connecteurs droits pour prolonger une bande en ligne directe
- Connecteurs en L, T ou X pour créer des angles ou des intersections
- Connecteurs à fil pour des raccordements distants ou contournant des obstacles
Ces accessoires permettent de réaliser des installations esthétiques en dissimulant parfaitement les points de jonction. Ils offrent également l’avantage de pouvoir être démontés facilement en cas de besoin de maintenance ou de modification ultérieure.
Raccordement par soudure : une solution durable
Pour une connexion plus robuste et durable, la soudure reste la méthode privilégiée des professionnels. Cette technique nécessite un fer à souder, de l’étain et une certaine dextérité. Elle garantit une continuité électrique parfaite et résiste mieux aux manipulations répétées.
Si vous optez pour cette méthode, utilisez un fer à souder de puissance modérée (30W maximum) pour éviter d’endommager les circuits imprimés délicats des rubans LED. Appliquez un point de soudure rapide et précis, en veillant à ne pas surchauffer le ruban. Un professionnel qualifié peut réaliser ce type de raccordement avec une finition irréprochable, assurant ainsi la longévité de votre installation.
Assurer la compatibilité électrique lors du raccordement
Une installation réussie repose sur une parfaite compatibilité électrique entre les différents éléments. Au-delà du type de ruban, vous devez prendre en compte la charge totale supportée par votre alimentation. Cette étape technique conditionne la performance et la sécurité de l’ensemble.
Imaginons que vous souhaitiez étendre un éclairage dans une cuisine ouverte. Votre installation initiale comprend 2 mètres de ruban consommant 14,4W/m, soit une puissance totale de 28,8W. Si vous ajoutez 3 mètres supplémentaires, la consommation totale atteindra 72W. Votre alimentation doit pouvoir supporter cette charge, avec une marge de sécurité d’environ 20%.
Calcul de puissance et choix de l’alimentation adaptée
Pour garantir un fonctionnement optimal de vos bandes LED, le dimensionnement correct de l’alimentation est fondamental. La puissance nécessaire se calcule en multipliant la longueur totale de ruban (en mètres) par la consommation unitaire (en watts par mètre). Ajoutez ensuite une marge de sécurité d’environ 20%.
Par exemple, pour une installation complète de 5 mètres de ruban LED consommant 14,4W/m :
- Puissance totale = 5 x 14,4 = 72W
- Avec marge de sécurité = 72 + (72 x 0,2) = 86,4W
- Alimentation recommandée = 100W minimum
Ce calcul simple vous permettra de choisir une alimentation adaptée et d’éviter les problèmes de sous-tension qui pourraient affecter la luminosité ou la durée de vie de vos bandes LED. Pour votre tranquillité, préférez toujours une alimentation de qualité provenant d’un fabricant reconnu.
Gestion des chutes de tension sur les longues distances
Les installations étendues peuvent souffrir de chutes de tension, se manifestant par une diminution progressive de la luminosité. Ce phénomène s’accentue à mesure que l’on s’éloigne du point d’alimentation. Pour y remédier, plusieurs solutions existent.
Dans le cas d’une installation dépassant 5 mètres, envisagez d’alimenter la bande LED par les deux extrémités ou d’installer plusieurs points d’alimentation. Vous pouvez également opter pour des rubans en 24V plutôt qu’en 12V, moins sensibles aux chutes de tension sur les longues distances. Un professionnel saura vous conseiller la configuration la plus adaptée à votre projet spécifique.
Précautions de sécurité indispensables pour l’installation
La manipulation de composants électriques, même à basse tension, nécessite certaines précautions de sécurité. Bien que les bandes LED fonctionnent généralement en 12V ou 24V, ce qui limite les risques d’électrocution, d’autres dangers comme les courts-circuits ou les incendies doivent être prévenus.
Lors d’une installation récente dans un dressing, un client a évité un incident en vérifiant systématiquement la qualité des connexions. Une simple vérification à l’aide d’un multimètre lui a permis de détecter un défaut de contact qui aurait pu provoquer une surchauffe. Cette vigilance préventive garantit la sécurité et la durabilité de l’installation.
Demandez gratuitement votre devis
Les étapes de sécurité à respecter avant toute intervention

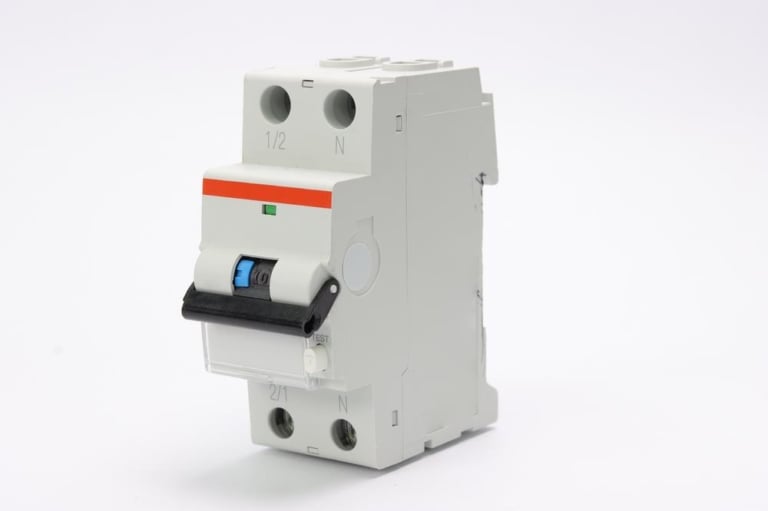

Avant de manipuler vos bandes LED, quelques règles de sécurité s’imposent. Commencez toujours par couper l’alimentation électrique au niveau du disjoncteur. Cette mesure préventive élimine tout risque de court-circuit pendant vos manipulations.
Travaillez dans un environnement sec et propre, loin de toute source d’humidité. Utilisez des outils adaptés et en bon état, particulièrement si vous optez pour la méthode de raccordement par soudure. Pour votre confort, prévoyez un éclairage d’appoint qui facilitera la visualisation des connexions et des marquages sur les rubans LED.
Quand faire appel à un professionnel qualifié
Certaines situations nécessitent l’intervention d’un professionnel de l’éclairage. Si votre installation requiert une connexion au réseau électrique 230V, si elle se situe dans une pièce humide comme une salle de bain, ou si vous souhaitez intégrer un système de contrôle complexe, l’expertise d’un spécialiste devient indispensable.
Les professionnels disposent des compétences et du matériel adéquat pour réaliser des installations conformes aux normes en vigueur. Ils peuvent également vous conseiller sur les solutions les plus adaptées à votre projet et garantir un travail durable et sécurisé. Pour votre tranquillité, n’hésitez pas à solliciter plusieurs devis pour comparer les approches proposées.
Astuces pour une installation esthétique et durable
Au-delà de l’aspect technique, l’esthétique de l’installation constitue un élément déterminant pour la satisfaction finale. Des rubans LED parfaitement dissimulés créent une ambiance lumineuse agréable sans que la source soit visible. Cette finition soignée fait toute la différence.

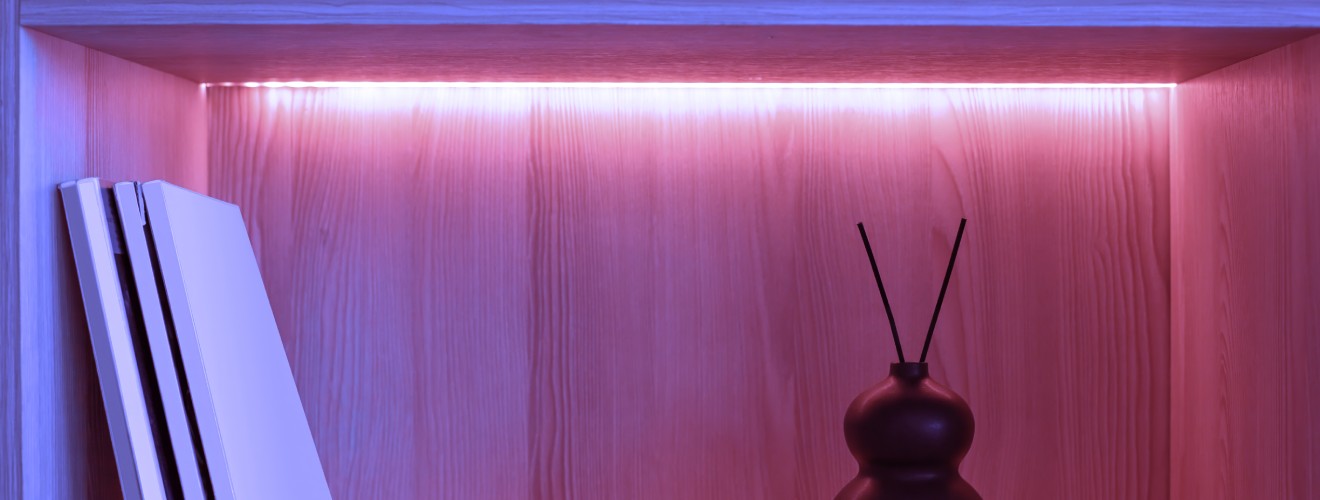

Dans une réalisation récente, un client souhaitait éclairer indirectement sa tête de lit. En utilisant un profilé aluminium avec diffuseur opaque, les raccordements sont devenus totalement invisibles tout en assurant une diffusion homogène de la lumière. Cette solution technique a transformé une simple installation en un élément décoratif à part entière.
Solutions pour dissimuler les raccordements
Pour une finition impeccable, plusieurs solutions permettent de cacher efficacement les raccordements. Les profilés aluminium constituent l’option privilégiée des professionnels. Ils dissimulent parfaitement les rubans LED tout en favorisant la dissipation thermique, prolongeant ainsi leur durée de vie.
Pour les angles et raccords, privilégiez les connecteurs spécifiquement conçus pour votre modèle de profilé. Ces accessoires assurent une continuité visuelle parfaite aux intersections. Dans les espaces où l’utilisation de profilés n’est pas possible, des gaines thermorétractables de qualité permettent de protéger et dissimuler les points de connexion tout en renforçant leur résistance mécanique.
Maintenance et dépannage des installations existantes
La durabilité de votre installation dépend également d’un entretien régulier et d’interventions rapides en cas de dysfonctionnement. Une vérification visuelle périodique permet de détecter tout signe d’usure ou de détérioration prématurée des connecteurs ou des rubans.
En cas de défaillance partielle, commencez par identifier précisément le segment concerné. Les problèmes les plus fréquents concernent les points de raccordement qui peuvent se desserrer avec le temps. Une simple réinsertion du ruban dans le connecteur suffit souvent à résoudre le problème. Pour les pannes plus complexes, notamment celles impliquant le contrôleur ou l’alimentation, n’hésitez pas à consulter un professionnel qui pourra diagnostiquer et résoudre efficacement le dysfonctionnement.
