L’installation d’une prise RJ45 dans un appartement ancien représente un défi technique pour de nombreux propriétaires. La question se pose souvent : comment relier la box internet au bureau sans laisser de câbles apparents ? Les logements anciens n’ont pas été conçus pour le réseau ethernet moderne. Pourtant, des solutions existent pour obtenir un cablage réseau discret et performant. Cet article vous présente les méthodes professionnelles pour créer une connexion stable sans abîmer vos murs.
État des lieux avant l’installation : identifier les passages existants
Avant toute intervention, un professionnel qualifié réalise un diagnostic complet du logement. Cette étape permet d’identifier les gaines existantes et les chemins de câbles déjà en place. Les appartements anciens disposent souvent de fourreaux pour l’antenne TV ou les câbles téléphoniques. Ces passages peuvent parfois être réutilisés pour tirer un câble réseau sans percer de nouveaux trous. L’examen des combles, des faux plafonds et des plinthes révèle également des opportunités de cheminement.
Demandez gratuitement votre devis
Les professionnels vérifient systématiquement la présence d’un coffret communication ou d’un tableau electrique adapté. La norme NFC impose des règles strictes pour le cablage reseau dans un logement. Un électricien compétent sait repérer les zones où le passage de câbles est possible sans compromettre la structure. Cette approche préventive évite les mauvaises surprises et garantit une installation conforme.
Vérifier la présence de gaines techniques
Dans les immeubles construits après 1970, des gaines techniques parcourent généralement les murs. Ces conduits verticaux relient les étages et peuvent accueillir de nouveaux cables ethernet. Un professionnel utilise une aiguille de tirage pour vérifier si ces gaines sont disponibles. Il repère ensuite les boites d’encastrement qui permettront l’installation des prises.
L’inspection des gaines existantes demande du matériel spécifique et un savoir-faire technique. Un électricien expérimenté peut déterminer rapidement si le passage est envisageable. Cette vérification préalable conditionne la réussite du projet et influence le choix de la méthode de tirage.
Exploiter les passages de câbles coaxiaux
Les anciens câbles d’antenne TV offrent parfois une solution pratique. Ces câbles coaxiaux suivent des trajets qui peuvent convenir pour un cable réseau. Toutefois, le diamètre des gaines et le nombre de coudes limitent parfois cette possibilité. Un professionnel évalue le rayon de courbure nécessaire pour faire passer un câble RJ45 sans l’endommager.
Il est important de noter que le retrait d’un câble coaxial doit respecter certaines précautions. Le nouveau câble ethernet doit être tiré dans la même opération pour éviter que la gaine ne se bouche. Cette technique demande de la coordination et une bonne connaissance des systèmes de distribution.

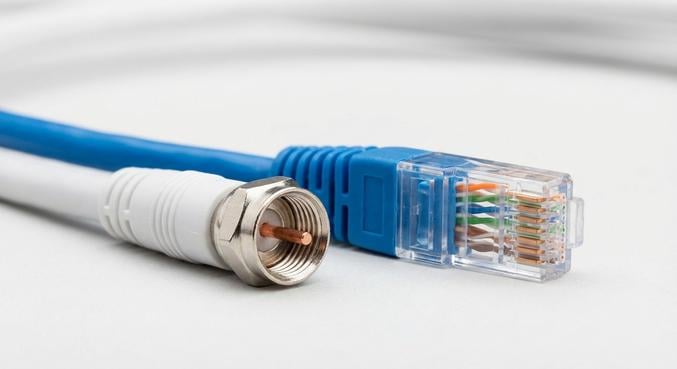

Peut-on remplacer un câble coaxial par un câble RJ45 ?
Le remplacement d’un câble coaxial par un cable cuivre paires torsadees est techniquement possible dans la majorité des cas. La section du câble RJ45 est comparable à celle d’un câble d’antenne classique. Cette solution présente l’avantage de ne créer aucun dégât visible dans le logement. Cependant, plusieurs contraintes techniques doivent être prises en compte pour garantir le bon fonctionnement du réseau ethernet.
Les professionnels rappellent que les câbles coaxiaux et les câbles RJ45 ne répondent pas aux mêmes normes. Le courant faible impose des règles de séparation avec les circuits électriques. Un câble réseau ne doit jamais cheminer dans la même gaine qu’un câble electrique de puissance. Cette règle de la norme NFC vise à éviter les interférences et les risques pour la sécurité.
Contraintes techniques du remplacement
Le diamètre des fourreaux constitue le premier point de vigilance. Un câble RJ45 de catégorie 6 mesure environ 6 à 7 millimètres de diamètre. Si la gaine est trop étroite ou comporte de nombreux coudes serrés, le tirage devient impossible. Les professionnels mesurent systématiquement ces paramètres avant d’engager les travaux.
La longueur du trajet influence également la faisabilité. Au-delà de 90 mètres entre deux prises, la norme cablage impose l’ajout d’équipements actifs. Dans un appartement, cette distance est rarement atteinte. Néanmoins, il convient de vérifier que le chemin emprunté ne rallonge pas excessivement le parcours du câble.
Respecter les normes de courant faible
La norme NFC impose des distances minimales entre les câbles de communication et les câbles électriques. Un câble ethernet doit être séparé d’au moins 3 centimètres d’un circuit de puissance. Cette règle garantit l’absence d’interférences électromagnétiques sur le réseau communication. Les électriciens qualifiés connaissent parfaitement ces exigences.
Le raccordement au coffret communication doit également suivre un schéma normalisé. Les paires torsadees du câble doivent être correctement identifiées et connectées. Une erreur de cablage peut compromettre les performances du réseau et nécessiter une intervention corrective ultérieure.
Choisir le bon câble pour votre installation
Le choix du câble détermine les performances de votre connexion ethernet pour les années à venir. Les cables ethernet se déclinent en plusieurs catégories, chacune offrant des débits différents. Pour une installation pérenne dans un appartement, les professionnels recommandent au minimum un câble de catégorie 6. Cette norme permet des débits jusqu’à 1 Gigabit par seconde sur 100 mètres.
La catégorie 6a représente une option encore plus performante. Elle autorise des débits de 10 Gigabits par seconde, ce qui anticipe les besoins futurs. Le surcoût reste modéré par rapport à un câble Cat 6 standard. Cette approche vous garantit une installation évolutive compatible avec les futures box internet et équipements réseau.
Catégorie 6 ou 6a : quelle différence ?
Un câble Cat 6 convient parfaitement pour les usages domestiques actuels. Il supporte les flux vidéo en haute définition et les transferts de fichiers volumineux. La structure à quatre paires torsadees assure une excellente résistance aux interférences. Les professionnels l’utilisent couramment pour le cablage prises dans les logements.
Le câble Cat 6a offre une blindage renforcé et des spécifications plus strictes. Son diamètre légèrement supérieur peut compliquer le tirage dans des gaines étroites. Pour un appartement ancien, le Cat 6 représente généralement le meilleur compromis entre performance et facilité d’installation.
Rayon de courbure et longueur maximale
Le rayon de courbure minimum d’un câble RJ45 correspond à quatre fois son diamètre extérieur. Un pliage trop serré endommage les paires torsadees et dégrade les performances du réseau. Les électriciens veillent à respecter cette contrainte lors du passage dans les gaines et les angles. Cette précaution préserve l’intégrité du câble sur toute sa longueur.
La distance maximale de 90 mètres entre deux dispositifs de connexion constitue une limite normative. Cette mesure exclut les cordons de raccordement, qui peuvent ajouter 10 mètres supplémentaires. Dans la pratique, il est recommandé de limiter la longueur totale pour optimiser la qualité du signal et faciliter les dépannages futurs.
Méthode professionnelle pour tirer le câble en toute sécurité
Le tirage d’un câble réseau dans un appartement ancien demande méthode et précision. Un professionnel qualifié commence par préparer une aiguille de tirage adaptée à la longueur du parcours. Cette tige flexible permet de traverser les gaines et de repérer les obstacles éventuels. Le repérage des deux extrémités garantit que le câble sera tiré dans le bon sens.
La fixation du câble ethernet à l’aiguille nécessite un soin particulier. Les électriciens utilisent un ruban adhésif résistant ou une chaussette de tirage. Cette protection évite que le câble ne se détache en cours de route. Le tirage s’effectue toujours en douceur, sans à-coups, pour ne pas endommager les paires torsadées internes.
Voici les étapes clés d’un tirage professionnel réussi :
- Vérifier l’absence de tension électrique dans les gaines utilisées
- Lubrifier légèrement l’aiguille pour faciliter le passage
- Installer un guide-câble aux points de friction pour protéger la gaine
- Tirer progressivement en maintenant une tension constante
- Laisser une réserve de câble de 30 centimètres à chaque extrémité
Ces bonnes pratiques garantissent une installation conforme et durable. Un câble mal tiré peut présenter des micro-coupures invisibles qui perturbent le réseau. Les professionnels du secteur disposent de testeurs spécifiques pour vérifier la continuité de chaque paire. Cette validation finale assure votre satisfaction et la fiabilité de votre connexion internet.
Le raccordement dans la boite encastrement demande également des compétences techniques. Les fils doivent être dénudés avec une pince denuder adaptée, sans entailler le cuivre. Chaque paire torsadee est ensuite positionnée selon le code couleur normalisé. Une pince à sertir permet de fixer le connecteur RJ45 avec la bonne pression.
Protection du câble aux points critiques
Les zones de passage dans les cloisons et les planchers nécessitent une protection renforcée. Un fourreau supplémentaire ou une gaine annelée préserve le câble des frottements. Cette précaution évite l’usure prématurée de la gaine extérieure. Les professionnels positionnent ces protections avant le tirage définitif du câble.
Les angles vifs sont particulièrement critiques pour l’intégrité du câble réseau. L’installation de guides courbes distribue les contraintes mécaniques. Cette attention aux détails distingue une installation professionnelle d’un bricolage hasardeux qui pourrait occasionner des dysfonctionnements.
Repérage et étiquetage des câbles
Un bon repérage facilite grandement les interventions ultérieures. Chaque câble doit être identifié à ses deux extrémités par une étiquette claire. Cette pratique permet de retrouver rapidement la bonne connexion en cas de modification du réseau. Les professionnels utilisent des étiquettes résistantes qui ne se décolleront pas avec le temps.
Le plan de câblage constitue un document précieux pour l’avenir. Il indique le trajet de chaque câble et les prises desservies. Ce schéma simplifie les évolutions futures et valorise votre logement lors d’une éventuelle revente.
Demandez gratuitement votre devis
Les alternatives lorsque le tirage de câble est impossible
Dans certains appartements anciens, le passage d’un câble ethernet s’avère techniquement impossible. Les murs porteurs pleins, l’absence de gaines et la configuration des lieux peuvent bloquer tout projet de cablage. Heureusement, des solutions alternatives permettent d’obtenir une connexion réseau stable. Ces options méritent d’être étudiées avec un professionnel avant de renoncer à un réseau filaire.
Les prises CPL utilisent le réseau electrique existant pour transporter les données. Cette technologie évite tout percement et fonctionne immédiatement après installation. Les performances dépendent de la qualité du réseau électrique et de la distance entre les prises. Un électricien peut évaluer la compatibilité de votre installation avec cette solution.
Les prises CPL : fonctionnement et limites
Un kit CPL se compose de deux adaptateurs qui se branchent sur des prises électriques. Le premier se connecte à la box internet, le second dans la pièce à équiper. Les données circulent via le câblage électrique de l’appartement. Cette solution convient pour des débits jusqu’à 500 Mégabits par seconde selon les modèles.
Les interférences électriques peuvent toutefois perturber la connexion CPL. Les appareils électroménagers créent parfois des perturbations. De plus, les circuits doivent être raccordés au même tableau electrique pour que la communication fonctionne. Un professionnel peut tester la qualité de la liaison avant installation définitive.
Installer une baie de communication centralisée
La baie de communication représente une solution professionnelle pour gérer l’ensemble du réseau. Ce coffret communication regroupe la box internet et les équipements réseau en un point central. Des câbles partent ensuite vers les différentes prises du logement. Cette organisation facilite la maintenance et les évolutions futures.
L’installation d’une baie nécessite un espace dédié, souvent dans une entrée ou un placard technique. Les professionnels y installent également les protections électriques et les équipements de communication. Cette centralisation améliore la qualité globale du réseau et simplifie la gestion des connexions multiples.
Le choix entre un câblage apparent discret et une solution sans fil dépend de vos priorités. Un réseau filaire offre toujours la meilleure stabilité et les débits les plus élevés. Les technologies alternatives conviennent lorsque les contraintes architecturales ne permettent pas de tirage de câble. Dans tous les cas, faire appel à un professionnel qualifié vous garantit une installation adaptée à votre logement et à vos besoins.
