Les bornes de connexion Wago révolutionnent le raccordement électrique dans les installations domestiques et tertiaires. Ces connecteurs permettent de relier plusieurs conducteurs de manière sûre et rapide, sans dominos ni vis. Leur utilisation nécessite cependant une bonne compréhension des principes électriques pour éviter tout risque. Cet article vous guide dans le branchement wago 3 fils et plus, en respectant la norme NF C 15-100.
Le principe de fonctionnement des bornes Wago multiconducteurs
Les bornes connexion wago fonctionnent sur un principe de connexion en parallèle qui permet de répartir le potentiel électrique entre tous les conducteurs insérés. Chaque fil connecté reçoit la même tension et constitue un point de distribution commun. Cette technologie repose sur des ressorts internes qui maintiennent fermement les conducteurs sans écrasement excessif. Le contact électrique reste stable dans le temps, ce qui garantit la sécurité de votre installation électrique.
Demandez gratuitement votre devis
Le levier présent sur chaque borne permet une insertion et un retrait faciles des fils rigides ou souples. Contrairement aux dominos traditionnels, aucun outil n’est nécessaire pour manipuler une borne wago. Cette simplicité d’utilisation réduit considérablement les risques d’erreur lors du raccordement. Les professionnels apprécient particulièrement cette rapidité d’intervention, notamment dans les boîtes de dérivation encombrées.
La répartition du potentiel électrique
Lorsque vous brancher un connecteur wago, tous les fils insérés partagent le même potentiel électrique. Si vous raccordez trois conducteurs de phase, chacun véhicule la même tension de 230V. Cette mise en commun s’applique également aux neutres et aux conducteurs de terre. Il est primordial de ne jamais mélanger des conducteurs de natures différentes dans une même borne.
Cette propriété de répartition permet d’alimenter plusieurs circuits depuis un point unique. Dans une boite derivation, vous pouvez ainsi distribuer l’électricité vers différentes pièces ou appareils. Le courant se divise naturellement selon les besoins de chaque branche, conformément aux lois de Kirchhoff.
Les avantages techniques par rapport aux dominos
Les connecteurs wago offrent une connexion plus homogène que les dominos à vis. La pression exercée par le ressort interne reste constante dans le temps. Les fils rigides et souples bénéficient d’un maintien optimal sans risque de desserrage. Cette caractéristique améliore la fiabilité de vos installations electriques sur le long terme.
Le gain de place constitue un autre avantage notable dans les boîtes de dérivation. Les bornes wago occupent moins de volume que les dominos équivalents. Cette compacité facilite le rangement des conducteurs et le respect des normes de remplissage des boîtes. Les professionnels qualifiés peuvent ainsi travailler dans de meilleures conditions, ce qui contribue à la qualité finale de l’installation.
Distinguer repiquage, dérivation et mise en commun
La terminologie électrique différencie trois types de raccordement selon la configuration des conducteurs. Le repiquage consiste à prolonger un circuit existant en ajoutant une nouvelle portion. Un fil arrive et un autre repart vers un nouvel équipement. Cette technique s’utilise fréquemment pour ajouter une prise sur un circuit de prises existant.
La dérivation implique qu’un conducteur principal alimente plusieurs branches secondaires. Dans une boite de dérivation, un fil d’arrivée se divise en plusieurs départs vers différents luminaires ou prises. Cette configuration nécessite une attention particulière aux sections de fils et aux intensités admissibles. Les bornes connexion permettent ce type de montage de manière sécurisée.

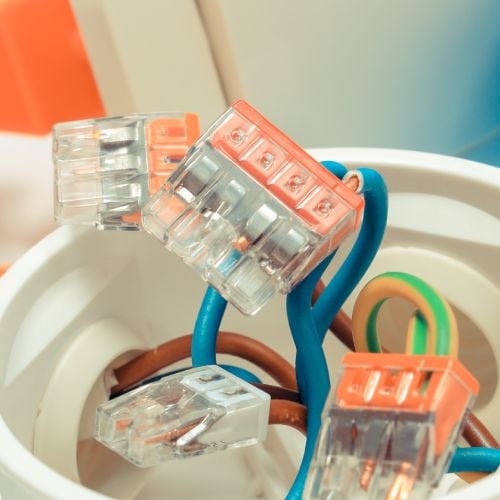

Le repiquage simple avec une borne 3 entrées
Pour un branchement wago 3 fils en repiquage, vous connectez un fil d’arrivée et deux fils de départ. Cette borne wago relie électriquement les trois conducteurs entre eux. Tous doivent appartenir à la même nature : phases ensemble, neutres ensemble, terres ensemble. Le respect de cette règle constitue un impératif de sécurité absolu.
Dans une installation de luminaire, vous utilisez souvent ce type de connexion. Le fil vient du tableau électrique, passe par l’interrupteur, puis rejoint le point lumineux. Une borne rouge pour la phase, une bleue pour le neutre, une verte-jaune pour la terre. Cette organisation claire facilite les interventions ultérieures et garantit la traçabilité de votre installation.
La dérivation multiple vers plusieurs circuits
Les bornes wago 5 ou 8 entrées permettent de créer des dérivations multiples depuis un point unique. Un conducteur d’alimentation se répartit vers quatre ou sept départs selon le modèle. Cette capacité simplifie grandement le câblage dans les tableaux électriques ou les grandes boîtes de dérivation. Les professionnels utilisent ces connecteurs pour rationaliser les installations complexes.
Attention toutefois à ne pas surcharger le circuit d’origine. La somme des intensités de tous les départs ne doit jamais dépasser l’intensité admissible du conducteur d’arrivée. Un calcul préalable s’impose pour dimensionner correctement l’installation. Cette approche vous garantit une utilisation durable et conforme aux normes de securite electrique.
Sections de fils compatibles et intensités admissibles
Chaque modèle de borne raccordement présente des limites techniques précises en termes de section et d’intensité. Les bornes standard acceptent généralement des fils de 0,5 à 2,5 mm² pour les petites installations. Des modèles renforcés supportent des sections jusqu’à 6 mm² pour les circuits de forte puissance. Il est important de vérifier systématiquement la compatibilité avant d’utiliser un connecteur wago.
L’intensité maximale varie selon la section des conducteurs et la nature de la charge. Une borne wago 2,5 mm² supporte typiquement 24 ampères pour un usage domestique. Cette valeur correspond à un circuit de prises classique protégé par un disjoncteur 20A. Le respect de ces limites constitue une garantie de sécurité pour votre materiel electrique et vos biens.
Tableau des sections recommandées par usage
Pour les circuits d’éclairage, les fils de 1,5 mm² conviennent parfaitement avec des bornes adaptées. Ces conducteurs supportent jusqu’à 16 ampères, ce qui couvre largement les besoins des luminaires domestiques. Les connexions dans les boîtes de dérivation ou derrière les interrupteurs utilisent fréquemment cette section.
Les circuits de prises nécessitent des fils de 2,5 mm² pour une protection 20A. Les bornes wago correspondantes acceptent cette section et garantissent une connexion fiable. Pour les appareils de forte puissance comme les plaques de cuisson, des sections de 6 mm² s’imposent. Des connecteurs wago spécifiques existent pour ces applications particulières.
Les risques de surcharge et de surchauffe
Une connexion surchargée provoque un échauffement anormal de la borne et des conducteurs. Ce phénomène résulte d’un passage de courant supérieur aux capacités du matériel. La température peut alors atteindre des niveaux dangereux susceptibles de dégrader l’isolation des fils. Dans les cas extrêmes, un incendie peut se déclarer au niveau de la boite derivation.
Pour éviter ces risques, calculez toujours la somme des puissances raccordées sur chaque circuit. Divisez cette puissance par 230V pour obtenir l’intensité en ampères. Comparez ce résultat avec la capacité de vos conducteurs et de vos bornes connexion wago. En cas de doute, faire appel à un professionnel qualifié vous apporte la sérénité nécessaire pour votre installation.
Demandez gratuitement votre devis
Les erreurs fréquentes à éviter absolument
Le mélange de conducteurs de natures différentes représente l’erreur la plus dangereuse et fréquente. Connecter une phase avec un neutre dans la même borne crée un court-circuit immédiat. Cette situation provoque la disjonction du circuit au mieux, un incendie au pire. Utilisez toujours des bornes distinctes pour chaque nature de conducteur : rouge pour les phases, bleu pour les neutres, vert-jaune pour les terres.
L’insertion incomplète des conducteurs dans les bornes wago compromet la qualité du contact électrique. Le fil doit pénétrer jusqu’à la butée interne pour garantir une connexion optimale. Un conducteur mal inséré présente une résistance électrique anormale qui génère de la chaleur. Cette malfaçon se détecte difficilement à l’œil nu mais peut avoir des conséquences graves à long terme.
Le respect impératif des codes couleurs
La norme NF C 15-100 impose des codes couleurs stricts pour les conducteurs électriques. Le bleu clair identifie exclusivement le neutre dans toute installation. Le vert-jaune se réserve au conducteur de protection (terre). Les phases utilisent toutes les autres couleurs, avec une préférence pour le rouge, le noir ou le marron.
Dans une boite de connexion, regroupez toujours les fils de même couleur dans les mêmes bornes wago. Cette organisation facilite les interventions ultérieures et limite les risques d’erreur. Un professionnel qualifié qui intervient sur votre installation doit pouvoir identifier rapidement la fonction de chaque conducteur. Cette traçabilité participe à la sécurité globale du système électrique.
L’importance du dimensionnement correct
Sous-dimensionner une installation constitue une erreur aux conséquences potentiellement graves. Utiliser des conducteurs de section insuffisante pour la puissance demandée crée une situation dangereuse. Les fils s’échauffent excessivement et leur isolation se dégrade prématurément. Les bornes connexion subissent également des contraintes thermiques qui réduisent leur durée de vie.
À l’inverse, surdimensionner légèrement une installation offre une marge de sécurité appréciable. Des conducteurs de 2,5 mm² sur un circuit d’éclairage de faible puissance ne posent aucun problème. Cette approche prudente permet d’anticiper d’éventuelles modifications futures de l’installation. Les professionnels du secteur adoptent souvent cette stratégie pour garantir la pérennité de leurs réalisations.
Conformité avec la norme NF C 15-100
La norme NF C 15-100 constitue la référence réglementaire pour toutes les installations electriques basse tension en France. Elle définit les règles de conception, de réalisation et de vérification des circuits. Le respect de cette norme garantit la sécurité des personnes et des biens. Les bornes wago répondent aux exigences de cette réglementation lorsqu’elles sont correctement utilisées.
Les installations neuves et les rénovations importantes doivent obligatoirement se conformer à cette norme. Un contrôle par un organisme agréé peut être requis dans certains cas. L’utilisation de materiel electrique certifié comme les connecteurs wago facilite l’obtention de cette validation. Cette conformité valorise également votre bien immobilier en cas de vente.
Les points de contrôle réglementaires
La norme impose des règles strictes sur l’accessibilité des connexions électriques. Toutes les bornes wago doivent être installées dans des boîtes de dérivation fermées et accessibles. Il est interdit de noyer directement des connexions dans le plâtre ou le béton. Cette exigence permet les interventions de maintenance et les modifications ultérieures de l’installation.
Les sections de conducteurs et les protections associées font l’objet de prescriptions précises. Un circuit de prises 16A nécessite des fils de 1,5 mm² minimum et un disjoncteur adapté. Pour les prises 20A, la section passe à 2,5 mm². Ces règles de dimensionnement s’appliquent également au choix des bornes connexion wago utilisées dans le tableau electrique.
Les avantages du recours à un professionnel certifié
Confier votre installation à un électricien qualifié vous garantit une conformité totale avec la norme NF C 15-100. Ces professionnels maîtrisent parfaitement les exigences réglementaires et les évolutions récentes du texte. Leur savoir-faire assure une mise en œuvre correcte des bornes wago et de tous les composants électriques. Cette compétence technique se traduit par une installation fiable et durable.
La responsabilité civile professionnelle de l’électricien couvre les éventuels dommages liés à son intervention. Cette protection vous apporte une sérénité importante dans la réalisation de vos travaux. De plus, un professionnel qualifié peut vous conseiller sur les meilleures solutions techniques pour votre projet. Son expérience du terrain constitue un atout précieux pour optimiser votre installation électrique dans les règles de l’art.
