L’installation d’un micro-module domotique sur un circuit va-et-vient existant soulève des questions techniques importantes. La principale difficulté réside dans l’absence de fil neutre dans les boîtes d’interrupteurs anciennes. Cette configuration standard présente des contraintes spécifiques pour l’ajout de modules connectés. Comprendre ces limitations permet d’envisager les solutions adaptées en toute sécurité.
Rappel du fonctionnement d’un va-et-vient classique
Un circuit va-et-vient traditionnel permet de commander un même point lumineux depuis deux endroits différents. Ce montage repose sur deux interrupteurs spéciaux reliés par deux fils navettes. Le schéma électrique classique comprend la phase qui arrive au premier interrupteur, deux fils navettes entre les deux interrupteurs, et le fil de retour lampe qui part du second interrupteur. Cette installation ne comporte généralement pas de fil neutre dans les boîtes d’enroulement.
Demandez gratuitement votre devis
Dans les installations réalisées avant les années 2000, la norme n’imposait pas la présence du neutre aux points de commande. Seuls les fils actifs circulaient jusqu’aux interrupteurs. Cette configuration standard pose aujourd’hui des difficultés pour l’ajout de modules domotiques. La plupart des équipements connectés nécessitent une alimentation permanente pour fonctionner correctement.
Les composants d’un montage va-et-vient
Le montage comprend deux interrupteurs va-et-vient identiques équipés chacun de trois bornes. La borne commune (L ou C) reçoit la phase sur le premier interrupteur. Les deux bornes restantes (1 et 2) accueillent les fils navettes, généralement de couleur orange ou violette. Sur le second interrupteur, la borne commune envoie le retour lampe vers le point lumineux.
Les fils navettes constituent la particularité de ce montage. Ils permettent d’inverser la circulation du courant selon la position des interrupteurs. Cette alternance autorise le contrôle du luminaire depuis deux endroits distincts. Le respect de ce schéma garantit un fonctionnement fiable et conforme aux normes.
L’absence de neutre dans les boîtes d’interrupteurs
Dans un montage va-et-vient traditionnel, le fil neutre reste au niveau du plafonnier ou de la boîte de dérivation. Il ne descend pas jusqu’aux interrupteurs muraux. Cette configuration suffit pour des interrupteurs mécaniques classiques qui ne nécessitent pas d’alimentation permanente. Ils agissent simplement comme des contacteurs mécaniques qui coupent ou rétablissent le circuit.
Les modules domotiques modernes ont des besoins différents. Ils intègrent des composants électroniques qui requièrent une alimentation continue. Sans fil neutre, le module ne peut pas créer le circuit fermé nécessaire à son fonctionnement. Cette contrainte technique impose de rechercher des solutions adaptées pour moderniser l’installation existante.
Les solutions techniques pour installer un module domotique
Plusieurs approches permettent de contourner l’absence de neutre dans un circuit va-et-vient. La première consiste à tirer un nouveau fil neutre depuis le plafonnier ou la boîte de dérivation jusqu’aux interrupteurs. Cette solution implique des travaux de câblage parfois importants selon la configuration des lieux. Elle garantit néanmoins une installation pérenne et conforme aux normes actuelles.
Une alternative consiste à installer le micro-module directement au niveau du plafonnier où le neutre est présent. Cette approche évite de modifier le câblage existant dans les murs. Elle nécessite toutefois un espace suffisant dans la boîte du plafonnier. Les interrupteurs conservent leur fonction mais commandent désormais le module plutôt que directement la lampe.

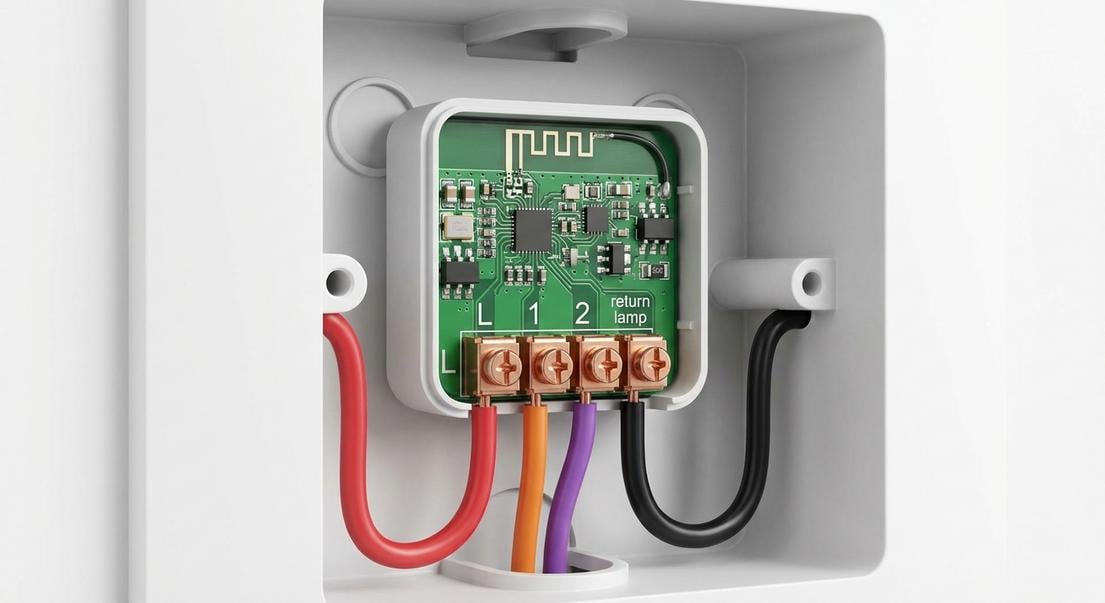

L’utilisation de modules sans neutre spécifiques
Des fabricants proposent des micro-modules conçus spécialement pour fonctionner sans fil neutre. Ces dispositifs utilisent des technologies particulières pour s’alimenter via le circuit existant. Ils exploitent un micro-courant qui traverse la charge même lorsque l’éclairage est éteint. Cette solution convient particulièrement aux installations où le tirage d’un neutre s’avère complexe.
Ces modules sans neutre présentent certaines limitations techniques. Ils fonctionnent généralement avec des charges résistives comme les ampoules à incandescence ou halogènes. Leur compatibilité avec les LED nécessite une vérification attentive. Certains modèles exigent une charge minimale pour fonctionner correctement. Il convient de vérifier ces paramètres avant tout achat.
Le remplacement par un système à télérupteur
La transformation du va-et-vient en montage télérupteur constitue une option intéressante. Le télérupteur se place au niveau du tableau électrique ou du plafonnier où le neutre est disponible. Les anciens interrupteurs deviennent de simples boutons poussoirs qui envoient une impulsion au télérupteur. Cette configuration simplifie l’ajout ultérieur de modules domotiques.
Cette solution présente l’avantage de centraliser la commande électrique. Elle facilite également l’ajout de points de commande supplémentaires. Les boutons poussoirs se câblent simplement en parallèle sur deux fils. Un professionnel qualifié peut réaliser cette modification en respectant les normes de sécurité électrique.
Les contraintes de conformité et de sécurité
Toute modification d’une installation électrique doit respecter la norme NF C 15-100 en vigueur. Cette réglementation définit les règles de sécurité applicables aux installations domestiques. Elle précise notamment les sections de câbles à utiliser, les dispositifs de protection à mettre en place, et les règles de pose. Le non-respect de ces prescriptions peut créer des risques d’incendie ou d’électrisation.
L’intervention sur un circuit existant nécessite une analyse préalable de l’installation. Il faut vérifier la section des câbles en place et leur état de conservation. Le calibre du disjoncteur divisionnaire doit correspondre à la charge raccordée. Une vérification de la continuité de la terre s’impose également. Ces contrôles garantissent la compatibilité avec les nouveaux équipements.
Le respect des circuits et des protections
Chaque circuit d’éclairage doit être protégé par un disjoncteur adapté. La norme prévoit généralement un calibre de 16A maximum pour les circuits lumière. La section des câbles doit correspondre à cette protection, soit 1,5 mm² minimum en cuivre. L’ajout d’un module domotique ne modifie pas ces exigences fondamentales. Le nouveau dispositif doit s’intégrer dans les limites du circuit existant.
Les modules domotiques ajoutent une consommation électrique supplémentaire au circuit. Bien que faible, elle doit être prise en compte dans le bilan de puissance. Un circuit d’éclairage ne doit pas alimenter plus de huit points lumineux. Cette règle vise à limiter la charge totale et garantir un fonctionnement sûr de l’installation.
L’importance d’une installation professionnelle
L’intervention d’un électricien qualifié apporte de nombreuses garanties. Ce professionnel dispose des compétences techniques pour analyser l’installation existante. Il identifie la solution la mieux adaptée selon la configuration des lieux. Son savoir-faire assure une installation conforme aux normes et parfaitement sécurisée.
Un professionnel qualifié délivre une attestation de conformité après ses travaux. Ce document prouve que l’installation respecte la réglementation en vigueur. Il constitue un élément rassurant pour l’assurance habitation. En cas de sinistre, cette attestation démontre le sérieux de la démarche et la qualité de la réalisation.
Les technologies disponibles pour les modules sans neutre
Le marché propose différentes technologies pour les micro-modules domotiques. Les protocoles Zigbee, Z-Wave et WiFi équipent la majorité des produits disponibles. Chaque technologie présente ses caractéristiques propres en termes de portée et de consommation. Les modules Zigbee fonctionnent en réseau maillé qui améliore la couverture dans l’habitat.
Certains fabricants développent des modules spécifiquement conçus pour les montages sans neutre. Ces dispositifs intègrent des circuits électroniques adaptés à cette contrainte. Ils permettent de moderniser une installation ancienne sans travaux de câblage importants. La compatibilité avec les différents types d’ampoules doit faire l’objet d’une attention particulière.
Demandez gratuitement votre devis
Les critères de choix d’un module adapté
Le choix d’un micro-module repose sur plusieurs paramètres techniques. La puissance maximale supportée doit correspondre à celle des luminaires raccordés. Le type de charge (résistive, LED, fluocompacte) influence la compatibilité du module. Les dimensions du boîtier doivent permettre l’installation dans l’espace disponible. La consultation des fiches techniques s’avère indispensable avant tout achat.
La compatibilité avec l’écosystème domotique existant constitue un autre critère important. Un module Zigbee nécessite un hub compatible pour fonctionner. Les solutions WiFi se connectent directement au réseau domestique. Certains systèmes permettent le contrôle vocal via Google Home ou Amazon Alexa. Cette intégration facilite l’usage quotidien des commandes.
Les points de vigilance lors de l’installation
Plusieurs précautions s’imposent lors de la pose d’un micro-module sans neutre. La charge minimale requise doit être respectée pour éviter les dysfonctionnements. Certains modules nécessitent l’ajout d’un condensateur de compensation avec les LED. Le respect des préconisations du fabricant garantit un fonctionnement optimal du dispositif.
L’installation doit préserver l’accessibilité des connexions pour la maintenance future. Les bornes de raccordement doivent être correctement serrées pour éviter les échauffements. Un test de fonctionnement complet permet de valider l’installation. Ce contrôle vérifie la commande manuelle, le contrôle à distance et la stabilité du système. Pour votre sérénité, ces vérifications doivent être systématiques.
