Installer un thermostat connecté sur votre chauffage au sol électrique commence par une compréhension précise du câblage existant : phase, neutre, fil pilote et sonde de température constituent les quatre connexions à identifier avant tout achat. Cette connaissance technique vous permet d’évaluer la compatibilité du matériel, de préparer sereinement votre projet de modernisation et de dialoguer efficacement avec l’électricien qualifié qui assurera le raccordement final dans le respect de la norme NF C 15-100. Loin d’être un obstacle, maîtriser ces notions de base renforce votre capacité à faire les bons choix pour votre installation et garantit la sécurité de votre système de régulation thermique. Ce guide vous accompagne pour transformer une intervention technique en projet maîtrisé, où votre compréhension du câblage devient un atout décisif pour la qualité et la pérennité de votre installation.
Les fondamentaux du câblage d’un thermostat de chauffage au sol électrique

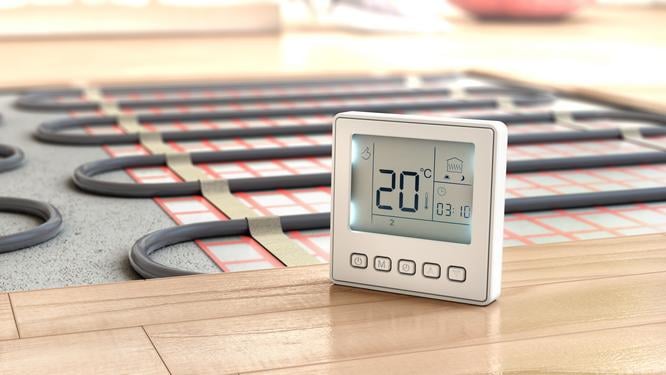

Le système de chauffage sol électrique repose sur une trame chauffante enfouie sous le revêtement sol, régulée par un thermostat mural. Cette installation nécessite un câblage spécifique composé de quatre éléments distincts qui assurent chacun une fonction précise. Comprendre leur rôle respectif constitue le préalable indispensable avant toute intervention ou remplacement de votre appareil de commande chauffage.
Demandez gratuitement votre devis
Dans une maison des années 2000, l’installation électrique respecte généralement des standards qui facilitent l’identification des conducteurs. Le câblage type comprend l’alimentation secteur avec phase et neutre, le fil pilote pour la programmation, et la sonde de température qui mesure la chaleur du sol. Cette configuration standard permet aujourd’hui d’envisager le passage à un thermostat digital ou wifi sans refonte complète de votre système.
Phase et neutre : l’alimentation électrique du thermostat
La phase et le neutre constituent les deux conducteurs qui alimentent électriquement votre thermostat chauffant electrique. La phase, généralement de couleur rouge ou marron, transporte le courant vers l’appareil. Le neutre, de couleur bleue, assure le retour du courant. Ces deux fils proviennent directement du tableau électrique où ils sont protégés par un disjoncteur adapté à la puissance électrique de votre chauffage electrique sol.
La connexion correcte de ces conducteurs garantit le fonctionnement de votre thermostat programmable et la sécurité de votre installation électrique. Tout inversement phase-neutre ou mauvais serrage peut entraîner des dysfonctionnements. Pour votre sérénité, la vérification de ces branchements par un professionnel qualifié reste la meilleure approche.
Le fil pilote : pilotage et programmation à distance
Le fil pilote, généralement de couleur noire, permet la régulation température selon des ordres de programmation. Ce conducteur transmet des instructions au thermostat pour adapter le fonctionnement selon différents modes : confort, éco, hors-gel ou arrêt. Dans un système chauffage sol électrique moderne, cette fonction devient particulièrement intéressante pour réduire la consommation energie.
Tous les thermostats connectés ne nécessitent pas obligatoirement ce fil pilote pour fonctionner. Certains modèles wifi gèrent la programmation directement via application smartphone. Vérifier la présence ou l’absence de ce conducteur dans votre installation actuelle vous aide à choisir le thermostat wifi adapté à votre configuration.
La sonde de température : la mesure au cœur du système
La sonde de température se présente comme un câble terminé par une résistance, encastré dans le sol entre les spires de la trame chauffante. Ce capteur mesure en permanence la température ambiante du plancher pour permettre au thermostat de maintenir la consigne souhaitée. Son bon fonctionnement conditionne directement le confort thermique et l’économie d’énergie de votre installation.
Cette sonde se raccorde au thermostat par deux fils distincts de l’alimentation secteur. En cas de défaillance, le thermostat digital affiche généralement un code erreur sur son écran. Tester la continuité de cette sonde avant l’installation d’un nouveau thermostat chauffage sol permet d’éviter les mauvaises surprises après le remplacement.
Identifier et repérer les fils existants sur votre installation
Avant d’acheter un thermostat connecté, l’identification précise des conducteurs présents dans votre boîtier mural s’impose comme une étape déterminante. Cette vérification vous permet de confirmer la compatibilité thermostat avec votre système existant et d’anticiper d’éventuelles adaptations nécessaires. Pour réaliser cet inventaire en toute sécurité, coupez impérativement l’alimentation électrique au disjoncteur concerné avant toute manipulation.

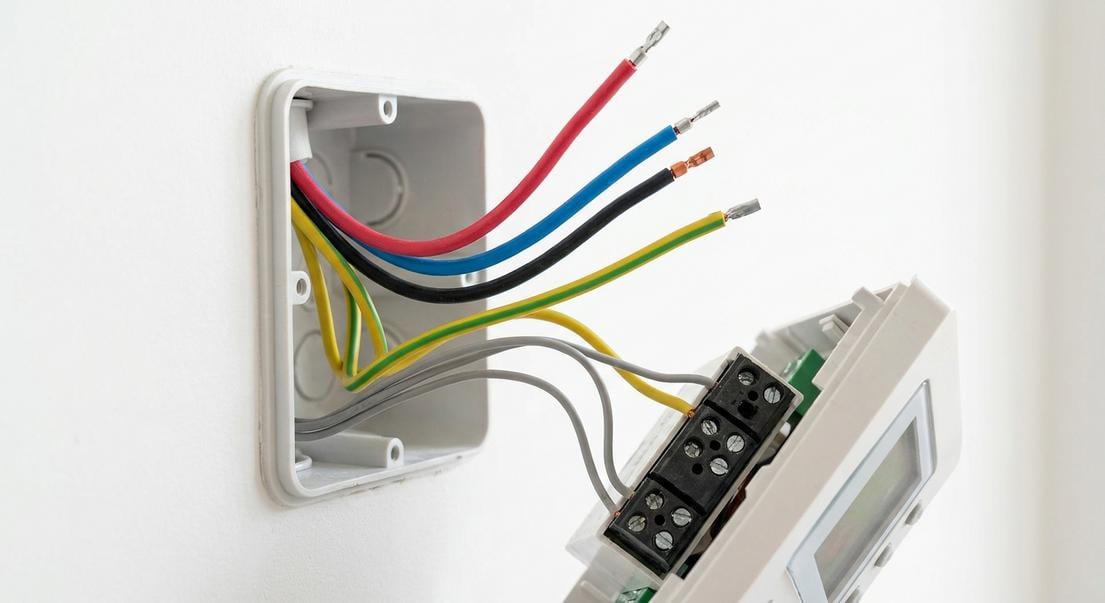

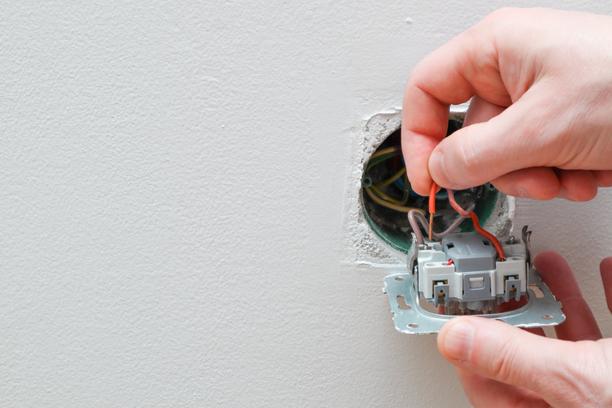

Démonter délicatement le thermostat actuel révèle les connexions présentes dans le boîtier d’encastrement. Comptez le nombre de fils et notez leur couleur respective. Photographier le branchement existant constitue une précaution utile pour référence ultérieure. Cette documentation facilite grandement les échanges avec les professionnels et le choix du matériel adapté.
Les configurations de câblage les plus courantes
Dans une installation standard de chauffage electrique sol, trois configurations principales se rencontrent fréquemment. La version complète comprend 6 fils : phase, neutre, terre, fil pilote et les deux conducteurs de la sonde. Une version simplifiée peut ne comporter que 5 fils si le fil pilote est absent. Certaines installations anciennes ne proposent que 4 fils, sans terre ni fil pilote.
Identifier votre configuration actuelle détermine directement les possibilités d’évolution vers un thermostat wifi moderne. Les modèles récents nécessitent généralement au minimum la phase, le neutre, la terre et les deux fils de sonde. L’absence de certains conducteurs peut nécessiter une mise aux normes par un électricien qualifié pour garantir la conformité électrique.
Les outils pour vérifier le câblage sans risque
Un multimètre constitue l’instrument de base pour tester la présence et la continuité des différents conducteurs. Cet appareil permet de vérifier que la sonde de température fonctionne correctement en mesurant sa résistance. Les valeurs typiques se situent généralement entre 10 et 15 kilohms à température ambiante, selon les modèles de sondes.
Pour identifier la phase parmi les conducteurs, un testeur de tension s’avère précieux. Cet outil simple indique quel fil est sous tension lorsque le disjoncteur est activé. Cette manipulation requiert néanmoins des précautions strictes. Si vous n’êtes pas à l’aise avec ces vérifications, faire appel à un professionnel qualifié garantit votre sécurité et la fiabilité des mesures.
Documenter votre installation pour faciliter les interventions
Créer un dossier technique de votre installation présente plusieurs avantages durables. Notez la marque et la référence du thermostat actuel, la puissance électrique du chauffage au sol indiquée sur le disjoncteur, et les caractéristiques de la sonde. Conservez les photos du câblage et un schéma annoté des connexions.
Cette documentation simplifie les futures interventions et constitue un argument de valeur lors d’une revente. Elle permet également à tout électricien intervenant sur votre installation de comprendre rapidement la configuration. Pour votre tranquillité, cette approche méthodique transforme une installation technique en système parfaitement tracé et maîtrisé.
Choisir un thermostat connecté compatible avec votre installation
Le marché des thermostats connectés propose une large gamme de modèles aux fonctionnalités variées. Tous ne conviennent pas nécessairement à un système de chauffage sol electrique. Les caractéristiques techniques de votre installation déterminent les critères de sélection prioritaires pour garantir une compatibilité parfaite et un fonctionnement optimal de votre nouvelle régulation température.
La puissance électrique totale de votre plancher chauffant représente le premier paramètre à vérifier. Cette valeur, exprimée en watts, figure généralement sur l’étiquette du disjoncteur de protection au tableau électrique. Le thermostat choisi doit supporter cette charge sans dépassement de sa capacité maximale. Pour une installation de 3000 watts, privilégiez un modèle dimensionné pour 3500 watts minimum afin de conserver une marge de sécurité.
Les fonctionnalités essentielles pour un chauffage au sol
Un thermostat destiné au chauffage electrique chauffage doit impérativement gérer une sonde de sol. Cette fonction spécifique diffère du contrôle de température ambiante classique. La régulation par sonde de sol évite la surchauffe du plancher et protège votre revêtement sol, particulièrement sensible aux températures excessives dans le cas des sols flottants.
La programmation hebdomadaire constitue une fonction précieuse pour optimiser votre consommation energie. Les modèles performants proposent plusieurs plages horaires personnalisables par jour et par pièce. L’écran thermostat doit afficher clairement la température mesurée, la consigne programmée et le statut de chauffe pour faciliter le contrôle quotidien de votre système chauffage.
Connectivité wifi et pilotage à distance
Les thermostats wifi modernes offrent un contrôle via application smartphone qui améliore significierement le confort d’utilisation. Cette connectivité permet d’ajuster la température depuis n’importe quel lieu, d’adapter le chauffage selon vos déplacements et de suivre votre consommation en temps réel. Vérifiez la compatibilité de l’application avec votre système d’exploitation mobile et consultez les avis utilisateurs sur la stabilité de la connexion.
Certains modèles proposent l’intégration avec les assistants vocaux ou les systèmes domotiques existants. Cette compatibilité home automation enrichit les possibilités de programmation et d’automatisation. Pour tirer pleinement parti de ces fonctions, assurez-vous que votre réseau wifi couvre correctement l’emplacement du thermostat chauffant electrique.
La garantie et le service après-vente
La durée de garantie constitue un indicateur de confiance du fabricant dans la qualité de son produit. Les marques établies proposent généralement des garanties de 2 à 5 ans sur leurs thermostats connectés. Privilégiez les fabricants offrant un service client accessible et réactif, particulièrement important pour résoudre d’éventuels problèmes de configuration ou de connexion wifi.
La disponibilité de ressources en ligne comme des guides pdf, des vidéos d’installation et une assistance téléphonique facilite grandement la prise en main. Certains constructeurs proposent même un accompagnement à distance pour la première configuration. Cette qualité de service représente un critère décisif pour votre satisfaction à long terme.
Respecter la norme NF C 15-100 pour une installation sécurisée
La norme NF C 15-100 définit les règles de sécurité applicables aux installations électriques résidentielles. Pour un thermostat de chauffage sol electrique, plusieurs exigences spécifiques s’appliquent et conditionnent la conformité de votre système. Respecter ces prescriptions garantit la sécurité des personnes, la protection du matériel et la validité de vos assurances en cas de sinistre.
Demandez gratuitement votre devis
Le circuit dédié au chauffage électrique doit être protégé par un disjoncteur divisionnaire au tableau électrique. Le calibre de ce dispositif se calcule en fonction de la puissance totale du plancher chauffant : 16A pour une puissance maximale de 3500W, 20A jusqu’à 4500W. Un conducteur de terre correctement raccordé assure la protection des personnes contre les contacts indirects.
Les protections électriques obligatoires
Outre le disjoncteur de protection, la norme impose un dispositif différentiel de 30mA en tête de ligne pour protéger contre les fuites de courant. Cette protection détecte instantanément toute anomalie et coupe l’alimentation avant qu’un danger ne survienne. Dans une installation conforme, chaque circuit de chauffage dispose de ses propres protections dimensionnées selon sa puissance électrique.
Le respect des sections de câbles constitue également une prescription de sécurité. Pour un circuit de chauffage, la section minimale des conducteurs varie selon l’intensité : 1,5mm² pour 10A, 2,5mm² pour 16A et 20A. L’utilisation de câbles sous-dimensionnés présente des risques d’échauffement et constitue une non-conformité électrique majeure.
L’importance du repérage et de l’étiquetage
La norme exige que chaque circuit soit clairement identifié au tableau électrique. L’étiquetage précis des disjoncteurs facilite les interventions futures et permet de couper rapidement l’alimentation en cas de nécessité. Cette organisation méthodique s’inscrit dans une démarche de sécurité durable de votre installation électrique.
Dans le boîtier du thermostat, les connexions doivent être réalisées dans les bornes prévues à cet effet, sans fils dénudés apparents. Les conducteurs doivent être correctement serrés pour éviter tout échauffement par mauvais contact. Ces détails techniques, apparemment mineurs, participent directement à la sécurité et à la pérennité de votre système de régulation.
Les zones de sécurité dans les salles d’eau
Dans les pièces humides comme les salles de bains, la norme NF C 15-100 définit des volumes de protection où l’installation d’équipements électriques est réglementée. Le thermostat doit être positionné hors des volumes 0, 1 et 2, généralement à plus de 60cm de la baignoire ou de la douche. Cette prescription protège contre les risques d’électrocution dans ces zones sensibles.
Pour un chauffage au sol en salle d’eau, des dispositions complémentaires s’appliquent concernant l’indice de protection du matériel et le raccordement à la terre. Un professionnel qualifié maîtrise ces subtilités normatives et garantit une installation parfaitement conforme. Cette compétence technique justifie pleinement le recours à un électricien certifié pour ce type d’intervention.
Quand faire appel à un électricien qualifié
La modernisation de votre système de chauffage par l’installation d’un thermostat connecté représente une intervention électrique qui engage votre sécurité. Si la compréhension du câblage vous permet de préparer efficacement le projet et de dialoguer en connaissance de cause, certaines étapes nécessitent impérativement l’intervention d’un professionnel qualifié pour garantir conformité et pérennité.
La manipulation du tableau électrique, le raccordement définitif des conducteurs et la vérification de la conformité constituent des opérations techniques à confier à un électricien certifié. Cette approche vous assure une installation réalisée dans les règles de l’art, couverte par les garanties professionnelles et validée par un contrôle de conformité si nécessaire.
Les limites du bricolage en électricité
L’électricité ne pardonne pas les erreurs et présente des risques réels pour les personnes et les biens. Un branchement incorrect peut provoquer un court-circuit, endommager irrémédiablement votre matériel neuf ou créer une situation dangereuse. Au-delà des aspects techniques, une installation non conforme peut entraîner un refus d’indemnisation de votre assurance en cas de sinistre lié au chauffage electrique.
Les professionnels disposent des outils de mesure et de contrôle nécessaires pour valider chaque étape de l’installation. Ils vérifient la continuité de la terre, testent l’isolement des circuits et s’assurent du bon fonctionnement du dispositif différentiel. Ces contrôles systématiques garantissent une sécurité optimale de votre installation électrique.
Les avantages d’une installation professionnelle
Faire appel à un électricien qualifié vous fait bénéficier de son savoir-faire et de son expérience sur différents types d’installations. Il identifie rapidement les particularités de votre configuration et apporte les solutions adaptées aux éventuelles difficultés rencontrées. Sa connaissance approfondie de la norme NF C 15-100 garantit une conformité parfaite de l’intervention.
L’installation réalisée par un professionnel est couverte par une garantie décennale qui vous protège contre les malfaçons. Cette assurance représente une tranquillité d’esprit précieuse pour votre investissement. De plus, certaines aides financières pour l’amélioration énergétique nécessitent obligatoirement le recours à un professionnel certifié pour être accordées.
Préparer efficacement l’intervention du professionnel
Votre compréhension du câblage et des spécificités de votre installation facilite grandement l’intervention de l’électricien. Fournissez-lui la documentation technique que vous avez constituée : photos du câblage existant, référence du nouveau thermostat choisi, caractéristiques de la trame chauffante. Ces informations lui permettent d’anticiper le matériel nécessaire et d’optimiser la durée d’intervention.
Expliquez clairement vos attentes concernant les fonctionnalités du thermostat wifi et vos besoins en matière de programmation. Un professionnel attentif prendra le temps de vous former à l’utilisation de votre nouvel équipement et de paramétrer les programmes selon vos habitudes de vie. Cette phase de mise en service contribue directement à votre satisfaction finale et à l’optimisation de votre consommation energie.
