Installer une goulotte électrique en rénovation peut se faire aussi bien en plinthe qu’en hauteur, à condition de respecter scrupuleusement la norme NF C 15-100 et de choisir le tracé adapté à votre configuration existante. Cette solution d’installation apparente représente une alternative légitime aux saignées dans les murs, particulièrement appréciée pour ajouter des prises ou circuits sans engager de gros travaux destructifs. Pour votre sécurité et votre satisfaction, il convient néanmoins de bien comprendre les règles de cheminement, les contraintes de fixation selon vos supports, et surtout d’identifier les situations où le recours à un électricien qualifié devient indispensable – notamment en présence d’eau, de circuits lourds ou de raccordements au tableau. Cet article vous apporte l’éclairage technique nécessaire pour réaliser vos choix en toute confiance et avec le niveau de qualité attendu dans une rénovation électrique durable.
Les exigences de la norme NF C 15-100 pour une installation électrique apparente
La norme électrique en vigueur encadre strictement les installations apparentes, au même titre que les circuits encastrés. Elle impose des règles précises concernant les hauteurs de pose, la séparation des courants forts et faibles, ainsi que la protection mécanique des câbles. Respecter ces prescriptions garantit la sécurité des occupants et la conformité de votre installation lors d’un contrôle ou d’une vente immobilière.
Demandez gratuitement votre devis
Les professionnels recommandent de vérifier systématiquement le dimensionnement de la goulotte avant tout achat. Le taux de remplissage maximal autorisé est de 50% de la section utile pour permettre une bonne circulation de l’air et éviter tout échauffement. Cette règle s’applique quelle que soit la configuration choisie, en plinthe ou en partie haute du mur.
Hauteurs réglementaires et distances de sécurité
La norme électrique vigueur préconise des hauteurs minimales pour l’installation des prises et interrupteurs en apparent. Les prises classiques doivent se situer à 5 cm minimum du sol fini lorsqu’elles sont en plinthe. Les interrupteurs se positionnent idéalement entre 90 et 130 cm de hauteur pour garantir l’accessibilité aux personnes à mobilité réduite.
Dans les pièces d’eau comme la salle de bain, des règles de sécurité renforcées s’appliquent avec les volumes de protection. Aucune goulotte électrique ne peut traverser les volumes 0 et 1, situés à proximité immédiate de la baignoire ou de la douche. Pour votre sécurité, ces installations spécifiques justifient l’intervention d’un professionnel qualifié qui maîtrise parfaitement ces contraintes normatives.
Séparation obligatoire des courants forts et faibles
La norme impose une séparation stricte entre les courants forts et les courants faibles dans les goulottes électriques. Cette règle vise à éviter les perturbations électromagnétiques qui dégradent la qualité des signaux informatiques, téléphoniques ou audiovisuels. Deux solutions s’offrent à vous pour respecter cette exigence technique.
Vous pouvez opter pour des goulottes à compartiments cloisonnés qui intègrent une séparation physique entre les différents types de câbles. L’alternative consiste à installer deux goulottes distinctes, espacées d’au moins 3 cm sur le mur. Cette deuxième option offre plus de souplesse lors des modifications ultérieures de votre installation électrique.

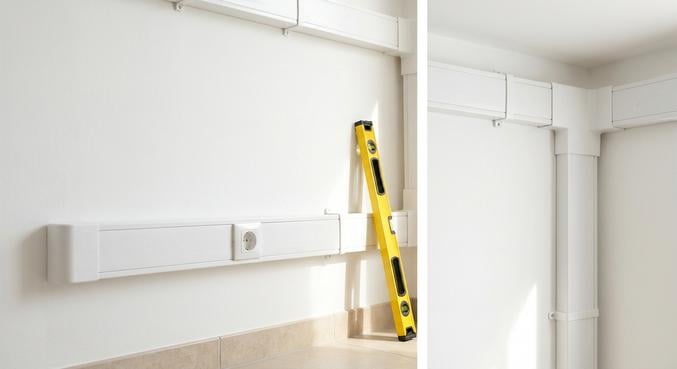

Choisir entre passage en plinthe et cheminement en hauteur
Le choix du tracé constitue une décision technique qui influence directement l’esthétique finale et la facilité de pose. Chaque configuration présente ses avantages et ses contraintes spécifiques qu’il convient d’analyser avant de démarrer vos travaux d’électricité. La présence de plinthes carrelées ou de tuyaux d’évacuation peut orienter naturellement votre décision vers l’une ou l’autre solution.
Les électriciens constatent que le passage en plinthe reste privilégié pour les circuits alimentant des prises de courant dans les pièces de vie. Cette approche préserve l’harmonie visuelle en longeant discrètement le bas des murs. Le cheminement en hauteur s’impose davantage pour raccorder des équipements muraux comme les radiateurs, les climatiseurs ou l’éclairage décoratif.
Avantages et limites du passage en plinthe
L’installation d’une goulotte électrique en plinthe offre une intégration visuelle optimale dans l’habitat. Elle se fond naturellement dans le décor et permet de desservir facilement les prises murales sans multiplier les changements de direction. Cette solution convient particulièrement aux rénovations légères où l’on souhaite ajouter quelques points de branchement supplémentaires.
Les obstacles constituent toutefois la principale difficulté de cette configuration. Les plinthes carrelées existantes, les tuyaux d’évacuation ou les huisseries de portes imposent des contournements qui complexifient la pose. Dans ce type de situation, il devient nécessaire d’utiliser des accessoires de dérivation comme les angles intérieurs ou extérieurs pour maintenir une fixation solide et un résultat professionnel.
Atouts du cheminement en partie haute
Le passage en hauteur simplifie considérablement la gestion des obstacles présents au sol. Cette approche évite les zones encombrées par les plinthes carrelées ou les canalisations et offre un tracé plus direct vers le tableau électrique. Les travaux de fixation se révèlent généralement plus rapides sur cette partie du mur.
L’inconvénient majeur réside dans la visibilité accrue de l’installation apparente, notamment dans les pièces à vivre où l’esthétique compte particulièrement. Les goulottes en hauteur conviennent mieux aux espaces techniques comme les garages, les buanderies ou les ateliers où la fonction prime sur l’apparence. Pour concilier discrétion et praticité, certains professionnels recommandent un tracé mixte qui combine passage en plinthe dans les zones visibles et cheminement haut dans les espaces de circulation.
Gérer efficacement les obstacles et changements de direction
Les contraintes architecturales imposent souvent des tracés complexes qui nécessitent une préparation minutieuse. Tuyaux d’évacuation, angles de murs, portes ou fenêtres constituent autant d’obstacles à intégrer dans votre cheminement de goulotte électrique. Une planification rigoureuse avec un niveau à bulle et une règle permet d’anticiper ces difficultés et d’optimiser votre liste d’accessoires.
Il est important de limiter au maximum les changements de direction qui fragilisent la fixation et compliquent le passage des fils et câbles électriques. Chaque angle intérieur ou extérieur doit être équipé de l’accessoire adapté pour maintenir la protection mécanique des conducteurs sur toute la longueur du parcours. Cette rigueur technique garantit la durabilité de votre installation apparente.
Contourner les plinthes carrelées et tuyauteries
Les plinthes carrelées représentent un défi fréquent en rénovation car elles empêchent la fixation directe au mur. Deux solutions techniques s’offrent aux installateurs selon la configuration existante. La première consiste à poser la goulotte électrique juste au-dessus de la plinthe carrelée, avec un décalage vertical qui préserve la cohérence visuelle.
La seconde option implique de désolidariser ponctuellement la plinthe pour permettre le passage de la goulotte derrière, puis de la refixer après installation. Cette technique demande plus de temps mais offre un résultat plus discret. Pour les tuyaux d’évacuation, l’utilisation de dérivations en té permet de les contourner proprement sans compromettre la solidité de la fixation ni l’alignement général du tracé.

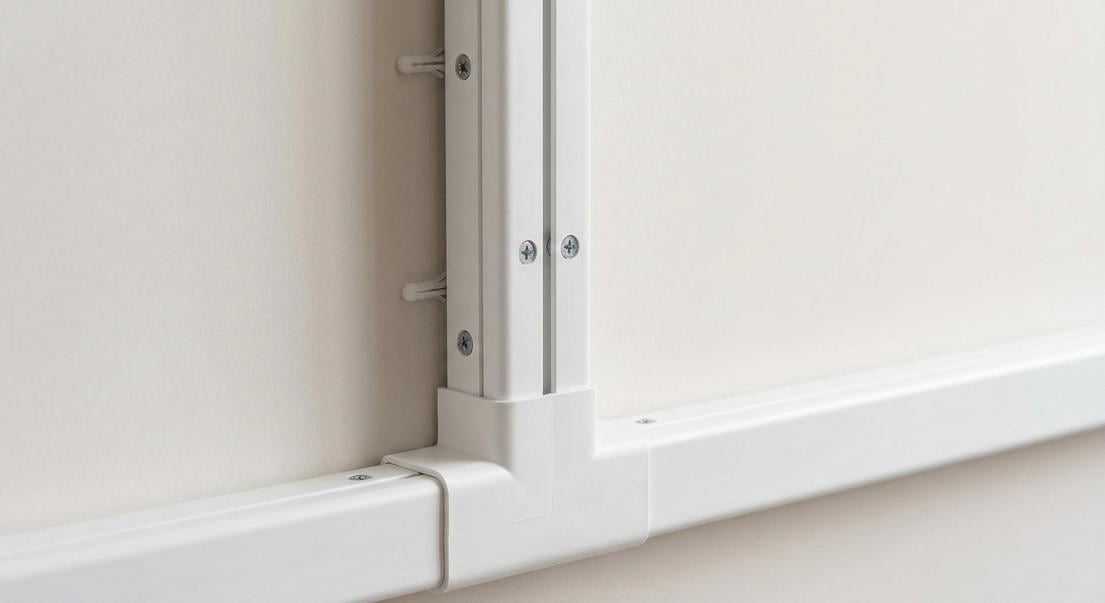

Maîtriser les angles et les dérivations
Les angles de murs nécessitent des accessoires spécifiques qui assurent la continuité de la protection des câbles électriques. Les angles intérieurs se gèrent avec des pièces coudées à 90 degrés qui épousent parfaitement le coin du mur. Les angles extérieurs demandent une attention particulière car ils restent plus exposés aux chocs mécaniques.
Pour garantir la qualité de votre installation, vérifiez toujours l’alignement avec un niveau à bulle avant la fixation définitive des accessoires. Les dérivations en té ou en croix permettent de créer des embranchements vers d’autres pièces sans multiplier les retours au tableau électrique. Cette organisation rationnelle du cheminement optimise la quantité de câbles nécessaires et facilite les évolutions futures de votre installation.

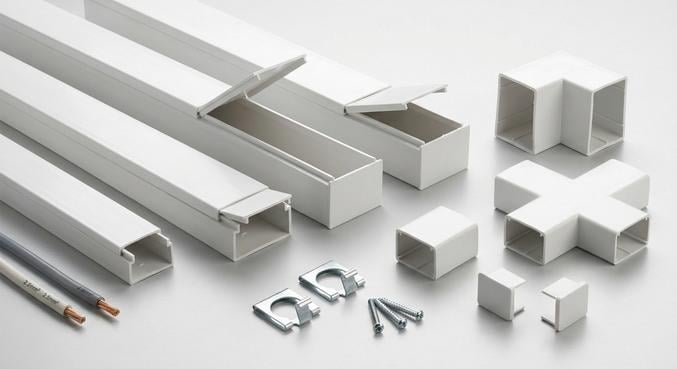

Sélectionner la goulotte électrique adaptée à votre projet
Le marché propose une grande variété de goulottes électriques avec des dimensions, matériaux et systèmes de fixation différents. Cette diversité répond aux multiples configurations rencontrées en rénovation. Pour votre satisfaction, il convient de choisir un modèle compatible avec votre support de fixation, votre nombre de câbles et l’esthétique recherchée dans chaque pièce.
Les professionnels distinguent plusieurs familles de produits selon leur usage. Les goulottes appareillables intègrent directement les prises et interrupteurs dans leur couvercle, ce qui simplifie l’installation et améliore l’esthétique générale. Les plinthes électriques combinent protection des câbles et finition décorative en remplacement des plinthes traditionnelles. Les moulures électriques offrent un profil plus discret pour les installations légères en hauteur.
Dimensionnement et capacité de remplissage
Le calcul de la section nécessaire constitue une étape technique importante qui conditionne la conformité de votre installation. Il faut additionner les sections de tous les fils électriques qui transiteront dans la goulotte, puis appliquer la règle des 50% de remplissage maximal. Cette marge garantit une ventilation suffisante et facilite le passage des câbles lors de la pose.
Pour vous donner un ordre d’idée, une goulotte de 20×12 mm convient généralement pour alimenter deux prises avec du câble 2,5 mm². Une section de 40×20 mm permet d’accueillir plusieurs circuits ou des câbles de section plus importante. En cas de doute sur le dimensionnement, les électriciens qualifiés disposent de tableaux de calcul normalisés qui sécurisent ce choix technique important pour la pérennité de votre installation.
Systèmes de fixation selon le support
La fixation goulotte varie considérablement selon la nature du support existant. Sur un mur en plâtre ou en brique, la fixation par vis et chevilles reste la solution la plus fiable. Cette méthode demande l’utilisation d’outils adaptés comme une perceuse et un niveau à bulle pour garantir l’alignement parfait du tracé.
Les supports fragiles ou temporaires peuvent accueillir des goulottes autocollantes qui simplifient grandement la pose. Cette option convient aux installations légères en courants faibles ou aux circuits provisoires. Pour les surfaces carrelées, il est recommandé d’utiliser des chevilles spécifiques qui évitent l’éclatement du carrelage lors du perçage. La qualité de la fixation conditionne directement la tenue dans le temps de votre installation électrique apparente.
Quand faire appel à un électricien professionnel
Certaines situations dépassent le cadre d’une intervention en autonomie et nécessitent les compétences techniques d’un professionnel qualifié. Cette évaluation protège votre sécurité et garantit la conformité de votre installation électrique. Les travaux qui impliquent un raccordement au tableau électrique, des circuits de forte puissance ou des pièces d’eau justifient systématiquement l’intervention d’un électricien.
Demandez gratuitement votre devis
Les professionnels du secteur apportent également une garantie décennale sur leurs travaux qui vous protège en cas de désordre ultérieur. Leur maîtrise des règles de sécurité et leur connaissance approfondie de la norme électrique vigueur constituent des atouts précieux pour les configurations complexes. Cette tranquillité d’esprit justifie l’investissement dans une prestation de qualité réalisée dans les règles de l’art.
Interventions sur le tableau électrique
Tout raccordement d’un nouveau circuit au tableau demande une intervention qualifiée pour garantir votre sécurité. Cette opération implique la manipulation de parties sous tension et nécessite des connaissances précises en protection différentielle et dimensionnement des disjoncteurs. Une erreur à ce niveau peut avoir des conséquences graves sur l’ensemble de l’installation.
L’électricien professionnel vérifie également la capacité résiduelle de votre tableau à accueillir de nouveaux circuits. Il s’assure que la puissance souscrite reste compatible avec vos besoins et que les protections en place correspondent aux caractéristiques des câbles installés. Cette approche globale prévient les surcharges et garantit le bon fonctionnement de tous vos équipements électriques.
Installations en zones à risques
Les pièces humides comme la salle de bain imposent des règles de sécurité renforcées qui relèvent exclusivement de la compétence professionnelle. Les volumes de protection, l’indice IP minimal des matériels et les dispositifs différentiels 30 mA constituent des obligations techniques strictes. Toute erreur dans ces zones expose à des risques d’électrocution mortelle.
Les circuits de forte puissance pour les appareils de chauffage, les cuisinières ou les bornes de recharge véhicules nécessitent également l’intervention d’un électricien qualifié. Ces installations demandent des sections de câbles importantes, des protections dimensionnées et souvent un raccordement en triphasé. La complexité technique et les enjeux de sécurité justifient pleinement le recours à un professionnel qui engage sa responsabilité sur la conformité des travaux réalisés pour votre satisfaction et votre tranquillité.
