Les installations électriques domestiques des années 2000 nécessitent aujourd’hui une mise à niveau pour accueillir la fibre optique et les équipements connectés. Cette modernisation passe par l’intégration d’un coffret de communication au tableau électrique existant. Les propriétaires souhaitent désormais bénéficier d’une connectivité optimale tout en respectant les normes de sécurité. La séparation des courants forts et faibles devient alors une priorité pour garantir performances et conformité.
Diagnostic de l’installation électrique existante avant travaux
Avant toute intervention, un professionnel qualifié procède à l’examen complet du tableau électrique en place. Cette étape permet d’identifier les éléments à conserver et ceux nécessitant un remplacement. Les installations des années 2000 présentent généralement des protections différentielles adaptées, mais rarement un espace dédié aux réseaux de communication. L’évaluation porte également sur la capacité du tableau à accueillir de nouveaux modules.
Demandez gratuitement votre devis
La vérification de la conformité NFC 15-100 constitue le socle de cette analyse préalable. Les normes ont évolué depuis les années 2000, notamment concernant la gaine technique logement et les réseaux domestiques. Un tableau ancien peut nécessiter une extension ou un remplacement partiel pour intégrer le coffret communication. Cette approche vous garantit une installation pérenne et évolutive.

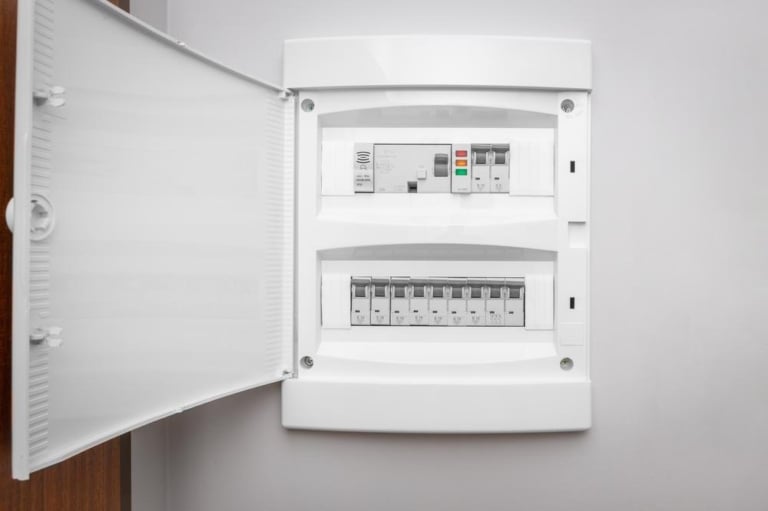

Points de contrôle prioritaires du tableau actuel
L’électricien examine d’abord la présence et le bon fonctionnement des dispositifs différentiels. Ces protections doivent répondre aux exigences actuelles avec une sensibilité de 30 mA pour les circuits domestiques. La capacité résiduelle du tableau doit permettre l’ajout de 4 à 6 modules suppléaires pour le coffret communication. Il est fréquent que les tableaux de cette époque manquent d’espace disponible.
Le professionnel contrôle également l’état général des connexions et du câblage existant. Les anciennes prises téléphoniques en T ou en gigogne ne correspondent plus aux besoins actuels. Leur remplacement par des prises RJ45 s’inscrit dans une logique de modernisation cohérente. Cette transformation améliore significativement la qualité de transmission des données dans tout le logement.
Identification des circuits courants forts et faibles
La séparation physique des circuits électriques et de communication représente une obligation normative. Dans les installations anciennes, il arrive souvent que les câbles téléphoniques côtoient les conducteurs électriques. Cette proximité peut générer des interférences et réduire les performances du réseau internet. Un professionnel qualifié trace un plan de réorganisation adapté à la configuration du logement.
Les courants forts incluent l’alimentation générale, l’éclairage et les prises électriques classiques. Les courants faibles regroupent la téléphonie, internet, la télévision et les systèmes de communication. Cette distinction devient particulièrement importante avec l’arrivée de la fibre optique qui nécessite un cheminement dédié. La mise en conformité préserve ainsi la qualité du signal et la sécurité de l’installation.

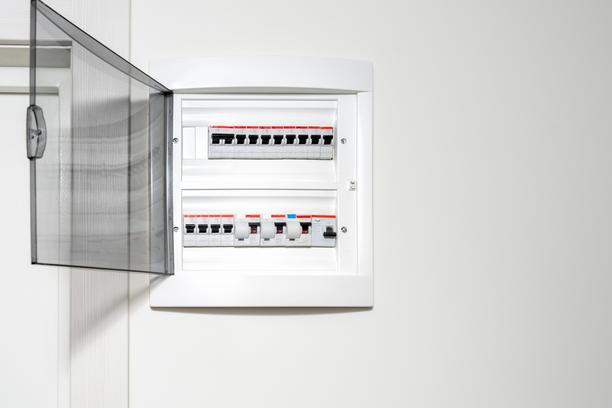

Installation du coffret de communication dans le tableau électrique
Le coffret communication constitue le cœur du réseau domestique moderne. Ce boîtier regroupe tous les équipements nécessaires à la distribution des signaux faibles dans le logement. Les fabricants comme Schneider Electric ou Legrand proposent des coffrets VDI adaptés aux différentes configurations. Le choix du modèle dépend du nombre de pièces à desservir et des besoins en connectivité.
L’emplacement du coffret suit des règles précises définies par la norme NFC 15-100. Il doit se situer dans la gaine technique logement, à proximité du tableau électrique principal. La distance entre les deux équipements facilite les interventions ultérieures et respecte la séparation courants forts et faibles. Cette disposition optimise également la longueur des câbles de liaison vers les différentes pièces.
Caractéristiques techniques du coffret communication grade
Les coffrets communication se déclinent en plusieurs grades selon les performances souhaitées. Un coffret basique grade 1 convient pour des besoins standards avec télévision et internet ADSL. Le coffret communication grade 3 s’impose pour la fibre optique et les applications multimédias exigeantes. Cette classification garantit l’évolutivité de l’installation sur plusieurs années.
Le dimensionnement tient compte du nombre de prises RJ45 à installer dans le logement. La norme recommande au minimum une prise par pièce principale et deux dans le séjour. Un coffret multimedia basique intègre généralement un répartiteur 4 à 8 sorties, un support box operateur et des modules de brassage. Les modèles évolués peuvent accueillir un switch ports poe pour alimenter des équipements réseau.
Raccordement du coffret au tableau principal
Le coffret communication nécessite une alimentation électrique dédiée pour les équipements actifs. Cette ligne part du tableau principal via un disjoncteur 10A ou 16A selon la configuration. Le professionnel veille à séparer physiquement ce câblage des lignes de puissance. Cette précaution évite les perturbations électromagnétiques sur les signaux de communication.
L’arrivée de la fibre optique se raccorde directement dans le coffret via la prise terminale optique. Les câbles RJ45 repartent ensuite vers chaque pièce en suivant des cheminements distincts des câbles électriques. Dans ce type de projet, il est recommandé d’utiliser des câbles cat 6 ou cat 6a pour garantir des débits optimaux. La réserve de longueur dans le coffret facilite les futures modifications.

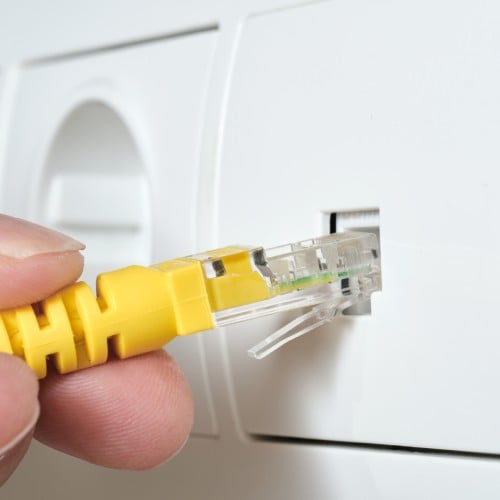

Remplacement des anciennes prises téléphone par des prises RJ45
La transition des prises téléphoniques anciennes vers des prises RJ45 modernise l’ensemble du réseau domestique. Ces connecteurs universels permettent de transporter aussi bien la téléphonie que les données internet. Les professionnels constatent généralement que les anciens câbles ne répondent plus aux exigences actuelles. Un remplacement complet s’avère souvent plus pertinent qu’une adaptation partielle.
Les nouveaux câblages suivent un cheminement optimisé depuis le coffret communication vers chaque pièce. Chaque ligne dispose de sa propre connexion au répartiteur central pour une configuration en étoile. Cette architecture offre une flexibilité maximale et facilite la gestion du réseau. Vous pouvez ainsi basculer une prise d’un usage téléphonique à un usage informatique selon vos besoins.
Normes de câblage et types de connecteurs
Le câblage réseau domestique respecte des standards précis pour garantir les performances. Les câbles cat 6 supportent des débits jusqu’à 10 Gbit/s sur de courtes distances. Pour les installations haut de gamme, les câbles grade 3 xrj cat 7 offrent une protection renforcée contre les interférences. Le choix dépend du budget et des ambitions en matière de domotique.
Les prises murales RJ45 doivent correspondre au grade du câblage installé. Un professionnel qualifié vérifie la continuité et la qualité du sertissage de chaque connexion. Les prises stp avec blindage conviennent aux environnements perturbés électriquement. Cette attention aux détails assure la pérennité de l’installation et évite les déconvenues après mise en service.
Organisation du réseau domestique depuis le coffret VDI
Le répartiteur sorties ready centralise toutes les connexions dans le coffret communication. Chaque prise RJ45 du logement se raccorde à un port dédié via un câble identifié. Cette organisation facilite les interventions et permet de modifier la configuration sans tout démonter. Les professionnels recommandent d’établir un plan de repérage clair dès l’installation.
Certains coffrets intègrent un switch ports poe pour alimenter des caméras ou des points d’accès wifi. Cette fonctionnalité évite de multiplier les alimentations électriques séparées. La box operateur se positionne idéalement dans ou à proximité immédiate du coffret. Cette centralisation optimise la distribution du réseau dans l’ensemble du logement tout en simplifiant la maintenance.
Demandez gratuitement votre devis
Intégration des contacteurs jour nuit pour chauffe-eau
La modernisation du tableau électrique représente l’occasion idéale pour optimiser la gestion du chauffe-eau. Les contacteurs jour nuit permettent de profiter des tarifs heures creuses proposés par les fournisseurs d’énergie. Ce dispositif commande automatiquement la mise en marche du ballon d’eau chaude pendant les plages horaires avantageuses. L’économie réalisée peut atteindre plusieurs dizaines d’euros par an selon la consommation.
L’installation d’un contacteur nécessite un signal provenant du compteur électrique. Ce relais de commande s’installe directement dans le tableau électrique sur 2 modules. Le câblage spécifique relie le contacteur au circuit dédié du chauffe-eau via un disjoncteur adapté. Cette configuration vous garantit un fonctionnement automatique sans intervention quotidienne de votre part.
Principe de fonctionnement des heures creuses
Le système heures creuses divise la journée en plages tarifaires différenciées. Les périodes creuses correspondent généralement aux moments de faible consommation nationale. Le compteur envoie alors un signal au contacteur pour activer le circuit du chauffe-eau. Cette approche implique généralement un abonnement spécifique auprès du fournisseur d’électricité.
Les horaires varient selon les zones géographiques et les contraintes du réseau local. Il est important de vérifier la compatibilité de votre installation avec ce mode de tarification. Un professionnel qualifié vérifie la présence du signal au niveau du compteur avant d’installer le contacteur. Cette vérification préalable évite les déconvenues et garantit le bon fonctionnement du dispositif.
Câblage et protection du circuit chauffe-eau
Le circuit électrique du chauffe-eau nécessite une protection dédiée dimensionnée selon la puissance de l’appareil. Un ballon de 200 litres standard requiert un disjoncteur 20A en section 2,5 mm². Le contacteur jour nuit s’intercale entre cette protection et l’appareil pour commander sa mise en marche. Dans ce type de situation, le respect des codes couleurs facilite les interventions ultérieures.
Le câblage du contacteur comprend plusieurs connexions distinctes. L’alimentation du contacteur provient d’un circuit auxiliaire protégé par un disjoncteur 2A. Le signal heures creuses arrive depuis le compteur via deux fils pilotes. Les professionnels constatent généralement que cette installation prend moins d’une heure pour un électricien qualifié. La satisfaction des propriétaires repose sur la fiabilité à long terme de ce montage.
Vérifications de sécurité et mise en conformité finale
La finalisation des travaux inclut une série de contrôles rigoureux pour garantir la sécurité de l’installation. Le professionnel vérifie la continuité de tous les circuits et l’absence de défauts d’isolement. Les tests de déclenchement des protections différentielles confirment leur bon fonctionnement. Cette étape rassure sur la qualité de la prestation et le respect des normes en vigueur.
Un rapport de conformité peut être établi pour attester du respect de la norme NFC 15-100. Ce document valorise le bien immobilier en cas de revente et facilite les démarches d’assurance. Les bonnes pratiques incluent également la remise d’un schéma électrique unifilaire du tableau. Cette documentation permet d’intervenir sereinement lors de futures modifications ou en cas de panne.
Tests de fonctionnement des nouveaux équipements
Chaque prise RJ45 installée fait l’objet d’un test de continuité et de débit. Le professionnel vérifie que la connexion internet fonctionne correctement sur chaque point du logement. Les équipements du coffret communication sont paramétrés selon vos besoins spécifiques. Cette mise en service complète vous permet de profiter immédiatement de votre réseau modernisé.
Le contacteur jour nuit est testé en conditions réelles pour confirmer sa réactivité au signal du compteur. L’électricien vérifie les plages horaires de fonctionnement et leur adéquation avec votre contrat d’énergie. Pour votre sérénité, il est recommandé de conserver les coordonnées du professionnel intervenu. Cette proximité facilite les ajustements éventuels durant les premières semaines d’utilisation.
Choix d’un professionnel qualifié pour vos travaux
La modernisation d’un tableau électrique nécessite des compétences techniques précises et actualisées. Un électricien certifié maîtrise les évolutions normatives et les nouvelles technologies de communication. Les plateformes de mise en relation comme Plus que pro facilitent la recherche de professionnels qualifiés dans votre secteur. Cette démarche vous garantit l’intervention d’artisans reconnus pour leur savoir-faire.
Les critères de sélection incluent les qualifications professionnelles, les avis clients et la transparence tarifaire. Un devis détaillé précise les équipements installés avec leurs références précises comme les coffrets Schneider Resi ou Legrand. La confiance s’établit également sur la capacité du professionnel à expliquer clairement les interventions prévues. Cette relation de qualité assure votre satisfaction et la réussite de votre projet de modernisation électrique.
