L’installation ou la rénovation d’un réseau électrique dans une habitation aux murs en brique creuse représente un défi technique particulier. Que ce soit pour acheminer des câbles Ethernet ou installer de nouvelles lignes électriques, la méthode employée doit préserver l’intégrité structurelle du mur tout en maintenant les performances d’isolation thermique. Voici un guide complet des techniques professionnelles pour réaliser ce type de travaux efficacement.
Comprendre la structure des cloisons en brique creuse
Avant d’entreprendre tout travail d’installation électrique dans une cloison en brique creuse, il est essentiel d’en comprendre la composition et les spécificités. Les briques creuses, également appelées briques alvéolaires, sont caractérisées par des cavités internes qui leur confèrent à la fois légèreté et propriétés isolantes.
Ces briques sont généralement assemblées avec un mortier au niveau des joints, créant ainsi une structure solide mais présentant des zones de fragilité potentielles. L’identification préalable de ces zones est cruciale pour déterminer les meilleurs emplacements de passage des gaines électriques sans compromettre la solidité de l’ensemble.
Choisir la méthode adaptée selon la configuration
Plusieurs approches sont possibles pour faire passer des gaines électriques dans une cloison en brique creuse. Le choix dépendra de la configuration spécifique de votre installation et des contraintes techniques.
La technique des saignées verticales
La méthode la plus courante consiste à réaliser des saignées verticales dans le mur. Selon la norme NF C 15-100, ces saignées doivent respecter certaines règles précises :
- Se situer à au moins 20 cm des angles du mur
- Être distantes d’au moins 1,60 m les unes des autres
- Avoir une hauteur minimale de 80 cm depuis le plafond ou de 130 cm depuis le sol
Pour réaliser ces saignées dans une brique creuse, la technique professionnelle consiste à :
- Repérer les canons (parties creuses) de la brique
- Identifier les jonctions entre les briques (généralement tous les 40 cm)

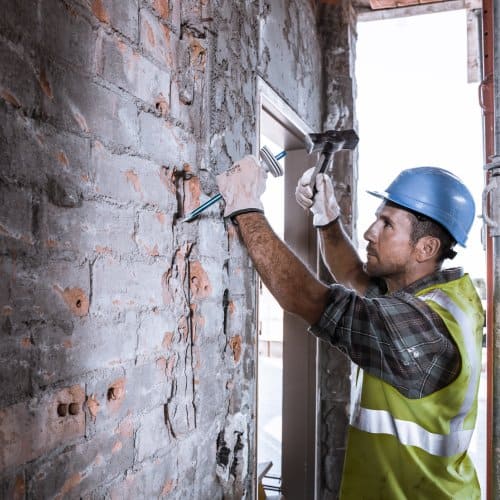

- Utiliser un burin et un marteau pour créer une ouverture au niveau de ces jonctions
- Passer la gaine dans les alvéoles naturelles de la brique
Cette approche minimise les dégâts structurels tout en facilitant le passage des câbles. Les conseils en installation électrique recommandent d’éviter autant que possible de fragiliser la structure des briques elles-mêmes.
Le passage par les combles ou les vides sanitaires
Une alternative moins invasive consiste à faire passer les câbles par les combles ou les vides sanitaires, puis à descendre verticalement dans les murs. Cette méthode présente l’avantage de limiter considérablement les saignées nécessaires.
Pour préserver l’isolation lors de cette opération :
- Utilisez des passages existants lorsque c’est possible
- Déplacez délicatement l’isolant sans le compresser
- Replacez-le soigneusement après le passage des gaines
- Assurez-vous que l’étanchéité à l’air est maintenue
Les saignées horizontales : une option limitée
Bien que moins recommandées, les saignées horizontales peuvent parfois être nécessaires. Dans ce cas, la norme impose :
- Une longueur maximale de 50 cm de chaque côté de l’angle du mur
- Une distance d’au moins 1,60 m entre deux saignées horizontales
- La réalisation sur une seule face de la cloison
Pour les briques creuses, il est préférable de limiter ces saignées horizontales au strict minimum, car elles peuvent affaiblir significativement la structure du mur.
Outils et techniques pour un travail professionnel
Un électricien expérimenté utilise des outils spécifiques pour réaliser ces travaux efficacement tout en préservant l’intégrité du mur et de son isolation.
Équipement recommandé
- Perceuse à percussion avec foret béton adapté au diamètre de la gaine
- Burin et marteau pour les ouvertures précises
- Aiguille de tirage pour faciliter le passage des câbles
- Enduit de rebouchage compatible avec la brique
- Gaines normalisées selon les standards de sécurité électrique
Techniques d’exécution
Pour acheminer des câbles efficacement sans fragiliser la structure ni perdre en performance d’isolation, suivez ces étapes :
- Repérage précis : Identifiez les alvéoles des briques en tapotant légèrement le mur pour repérer les zones creuses.
- Perçage stratégique : Évitez de percer sur les joints de brique, préférez le centre de la brique pour maintenir la stabilité structurelle.
- Utilisation des cavités naturelles : Profitez des alvéoles de la brique pour faire passer les gaines avec un minimum d’intervention.
- Protection de l’isolant : Si vous devez traverser une zone isolée, utilisez un tube-guide pour éviter d’endommager ou de comprimer l’isolant.
- Fixation sécurisée : Assurez-vous que les gaines sont correctement fixées pour éviter tout mouvement ultérieur qui pourrait endommager les câbles.
Préserver l’isolation thermique pendant les travaux
L’un des défis majeurs lors de l’installation de gaines électriques dans des murs en brique creuse est de maintenir l’efficacité de l’isolation thermique. Voici comment procéder :
- Évitez de compresser ou d’endommager les matériaux isolants existants
- Utilisez des manchons d’étanchéité lorsque vous traversez une barrière d’étanchéité à l’air
- Rebouchez soigneusement toutes les ouvertures avec un matériau adapté
- Vérifiez l’absence de ponts thermiques après l’installation
Pour les passages dans les combles, déplacez l’isolant avec précaution en le soulevant plutôt qu’en le comprimant, et replacez-le minutieusement après l’installation des gaines.
Conformité et sécurité : les aspects réglementaires
La réalisation de travaux électriques est strictement encadrée par la norme NF C 15-100, qui définit les règles d’installation électrique dans les bâtiments. Pour être conforme, votre installation doit respecter plusieurs points essentiels :
- Les conducteurs doivent être protégés par une gaine normalisée
- Les gaines ne doivent pas être remplies à plus d’un tiers de leur capacité
- Une distance minimale doit être maintenue avec les autres réseaux (eau, gaz)
- Les saignées doivent respecter les dimensions et emplacements réglementaires
Il est important de noter que certains travaux électriques nécessitent l’intervention d’un professionnel qualifié, notamment pour les installations complexes ou les raccordements au tableau électrique.
Rebouchage et finitions : garantir un résultat durable
Une fois les gaines installées, le rebouchage des saignées doit être effectué avec soin pour garantir la durabilité de l’installation et l’esthétique du mur :
- Nettoyez soigneusement la saignée pour éliminer poussières et débris
- Humidifiez légèrement le support pour favoriser l’adhérence
- Appliquez un enduit de rebouchage adapté aux briques
- Lissez la surface et laissez sécher selon les recommandations du fabricant
- Poncez légèrement si nécessaire avant d’appliquer la finition décorative

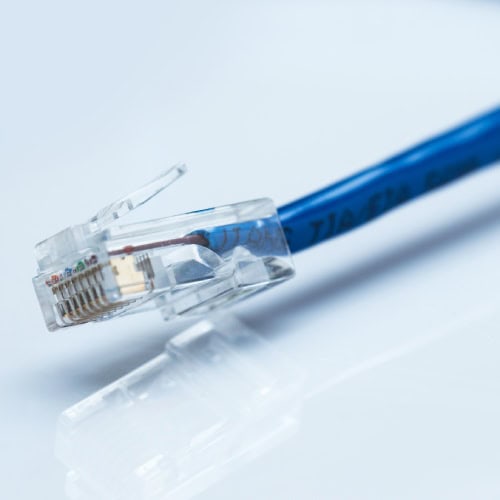

Cas particulier : l’installation de câbles Ethernet
Pour les câbles Ethernet, qui nécessitent des précautions particulières pour préserver la qualité du signal, quelques recommandations supplémentaires s’imposent :
- Évitez de plier les câbles à angle droit (respectez un rayon de courbure minimal)
- Maintenez une distance avec les câbles électriques pour limiter les interférences
- Utilisez des gaines spécifiques pour protéger ces câbles sensibles
- Prévoyez une longueur supplémentaire pour faciliter les futures manipulations
L’installation de câbles réseau dans une cloison en brique creuse suit globalement les mêmes principes que pour les câbles électriques classiques, mais avec une attention particulière à la préservation de l’intégrité du signal.
L’expertise au service de l’efficacité
Le passage de gaines électriques dans une cloison en brique creuse requiert une connaissance approfondie des matériaux et des techniques appropriées. En suivant les méthodes décrites dans cet article et en respectant scrupuleusement les normes en vigueur, vous pourrez réaliser une installation durable, sécurisée et performante.
Que vous optiez pour des saignées verticales, un passage par les combles ou une combinaison de ces techniques, l’objectif reste le même : acheminer efficacement vos câbles tout en préservant l’intégrité structurelle de vos murs et leurs propriétés isolantes. Une installation bien réalisée vous garantira non seulement une conformité aux normes de sécurité, mais aussi une performance optimale de votre réseau électrique pour les années à venir.
