Installer une étagère, fixer un meuble ou accrocher un cadre sur une cloison en placo peut sembler simple. Pourtant, un perçage mal préparé peut endommager des câbles électriques dissimulés dans le mur. Les conséquences vont du simple court-circuit à des réparations coûteuses, voire à des risques d’électrocution. Pour éviter ces désagréments, il est important de localiser précisément les gaines électriques avant tout perçage. Cet article vous guide à travers les méthodes éprouvées et les bonnes pratiques recommandées par les électriciens professionnels. Vous pourrez ainsi réaliser vos travaux en toute sécurité et préserver l’intégrité de votre installation électrique.
Comprendre l’implantation des gaines électriques dans les cloisons sèches
Les installations électriques dans les plaques de plâtre suivent des règles strictes définies par la norme NF C 15-100. Ces règles imposent un cheminement vertical et horizontal depuis chaque point d’alimentation. Les gaines partent ainsi des interrupteurs, des prises et des boîtiers de dérivation en ligne droite. Cette organisation facilite la maintenance et limite les risques lors de perçages ultérieurs.
Demandez gratuitement votre devis
Dans une cloison en placo, les câbles sont généralement encastrés dans la structure métallique ou passés dans l’espace vide entre les plaques. Cette configuration protège les fils mais rend leur détection plus délicate. Pour votre sérénité, identifier ces zones sensibles avant tout perçage reste la meilleure approche. Un professionnel qualifié saura vous orienter vers les emplacements sûrs.
Les zones à risque autour des appareillages
Les prises électriques et les interrupteurs constituent les points de départ des gaines. Dans la majorité des installations, les câbles montent verticalement vers le plafond ou descendent vers le sol. Ils peuvent également partir horizontalement sur une distance limitée, généralement jusqu’à 80 cm. Cette répartition suit une logique de sécurité et de praticité lors de la pose.
Il est recommandé d’éviter de percer dans une bande de 20 cm au-dessus et en dessous de chaque prise ou interrupteur. De même, une zone de sécurité de 20 cm de part et d’autre mérite votre attention. Ces distances préventives réduisent considérablement les risques d’endommagement accidentel. Les professionnels du bâtiment appliquent systématiquement cette règle lors de leurs interventions.
La logique de cheminement dans une pièce
Dans une installation conforme, les gaines ne traversent jamais une cloison en diagonale. Elles suivent un tracé rectiligne depuis le tableau électrique jusqu’aux différents points d’usage. Cette organisation méthodique facilite grandement le repérage et la maintenance. Les électriciens privilégient toujours la verticalité et l’horizontalité pour simplifier les interventions futures.
Pour mieux visualiser ce cheminement, observez l’emplacement des boîtiers de connexion au plafond. Ces points indiquent généralement le passage des gaines principales. Dans les constructions récentes, les électriciens laissent parfois des repères visuels ou des photos de l’installation avant la fermeture des cloisons. Ces documents constituent une ressource précieuse pour tout perçage ultérieur.
Utiliser un détecteur de matériaux pour localiser les gaines
Les détecteurs de matériaux représentent la solution la plus fiable pour repérer les gaines electriques placo. Ces appareils détectent la présence de métaux, de câbles sous tension et parfois de structures en bois. Leur utilisation évite les mauvaises surprises et garantit un perçage sans danger. Les modèles professionnels offrent plusieurs modes de détection pour s’adapter à différents types d’installations.
Avant d’investir dans un détecteur, vérifiez qu’il propose au minimum la détection des métaux ferreux et non ferreux. La fonction de repérage des câbles sous tension constitue un atout supplémentaire. Ces appareils se trouvent facilement en magasins spécialisés ou en location pour un usage ponctuel. Les professionnels qualifiés disposent généralement de modèles haut de gamme offrant une précision optimale.
Les différents types de détecteurs
Les détecteurs magnétiques basiques repèrent uniquement les éléments métalliques comme les rails des cloisons. Ils conviennent pour localiser la structure porteuse mais restent limités pour les câbles. Les détecteurs multifonctions combinent plusieurs technologies : radar, détection électromagnétique et repérage de tension. Cette polyvalence permet d’identifier précisément la nature et la profondeur des éléments cachés.
Les modèles équipés d’un écran affichent la position exacte des obstacles détectés. Certains appareils proposent même une cartographie en temps réel de la zone scannée. Cette visualisation facilite grandement le repérage des gaines electriques. Pour un usage régulier, privilégiez un détecteur offrant une bonne lisibilité et une manipulation intuitive.
Mode d’emploi pour une détection efficace

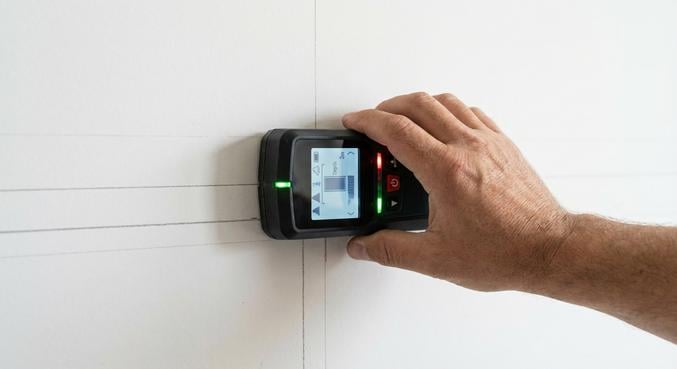

Avant toute utilisation, calibrez votre détecteur sur une zone vierge du mur. Cette étape permet à l’appareil de s’adapter aux caractéristiques spécifiques de votre cloison. Déplacez ensuite le détecteur lentement en balayage horizontal et vertical. Les signaux sonores et visuels vous alertent dès qu’un élément est repéré sous la surface.
Marquez au crayon les zones détectées pour visualiser le tracé des gaines. Répétez l’opération plusieurs fois pour confirmer la position exacte des câbles. Cette méthode systématique vous garantit une localisation précise. En cas de doute sur l’interprétation des signaux, n’hésitez pas à faire appel à un électricien professionnel pour une vérification.
Les risques liés au perçage accidentel d’une gaine

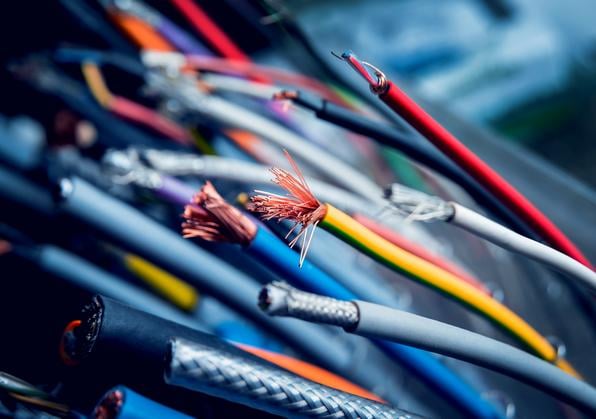

Endommager une gaine électrique lors d’un perçage expose à des dangers immédiats et différés. Le risque le plus grave reste l’électrocution si le câble est sous tension et que le forêt entre en contact avec les conducteurs. Un court-circuit peut également se déclencher, provoquant la coupure du disjoncteur ou des dégâts sur le tableau électrique. Ces incidents nécessitent l’intervention rapide d’un professionnel qualifié.
Au-delà des risques électriques, les dégâts matériels peuvent s’avérer conséquents. La réparation d’un câble sectionné implique généralement l’ouverture de la cloison sur plusieurs dizaines de centimètres. Il faut ensuite remplacer la section endommagée, rétablir les connexions et refermer le mur. Ces travaux de réparation représentent un coût bien supérieur à celui d’une simple détection préalable.
Les conséquences d’un court-circuit
Un court-circuit provoque une surtension brutale dans le circuit touché. Cette situation fait généralement disjoncter le différentiel correspondant au tableau électrique. Dans certains cas, le court-circuit peut endommager d’autres équipements branchés sur la même ligne. Les appareils électroniques sensibles risquent particulièrement d’être affectés par ces variations soudaines de courant.
La réparation ne se limite pas toujours au simple remplacement du câble. Il faut vérifier l’intégrité de l’ensemble du circuit et s’assurer qu’aucun autre dommage n’est survenu. Cette intervention requiert les compétences d’un électricien qualifié qui effectuera tous les tests de sécurité nécessaires. Pour votre tranquillité, mieux vaut prévenir ces incidents par une détection soigneuse.
Les risques pour votre sécurité personnelle
Percer accidentellement un câble sous tension avec une perceuse métallique crée un chemin de conduction direct. L’électricité peut alors traverser l’outil et atteindre l’utilisateur. Les conséquences vont de la simple décharge désagréable à des blessures graves selon la tension et l’intensité. Le danger augmente si vous travaillez sur un support humide ou avec des mains mouillées.
Les professionnels du bâtiment respectent des protocoles de sécurité stricts pour éviter ces situations. Ils coupent systématiquement le courant avant toute intervention invasive et vérifient l’absence de tension. Cette approche méthodique élimine pratiquement tous les risques d’accident électrique. Pour vos travaux, adopter ces mêmes précautions vous garantit une protection optimale.
Demandez gratuitement votre devis
Les bonnes pratiques avant de percer dans une cloison en placo
La préparation reste la clé d’un perçage réussi et sécurisé. Avant toute intervention, réunissez les informations disponibles sur votre installation électrique. Les plans électriques fournis lors de la construction ou d’une rénovation indiquent précisément le tracé des gaines et câbles. Ces documents constituent une base fiable pour planifier vos travaux en toute confiance.
En l’absence de plans, adoptez une approche méthodique basée sur l’observation et la détection. Repérez visuellement tous les appareillages électriques de la pièce et matérialisez les zones à éviter. Utilisez ensuite un détecteur pour confirmer l’absence d’obstacles aux emplacements prévus pour vos fixations. Cette double vérification vous offre une sécurité maximale.
Couper l’alimentation électrique
Même après avoir repéré les gaines, il est recommandé de couper le courant du circuit concerné. Cette précaution élimine tout risque d’électrocution en cas d’erreur de détection. Au tableau électrique, actionnez le disjoncteur correspondant à la pièce où vous intervenez. Vérifiez ensuite avec un testeur que les prises sont bien hors tension avant de commencer.
Pour les travaux d’envergure, certains professionnels préfèrent couper l’alimentation générale du logement. Cette approche radicale garantit une sécurité absolue mais nécessite de débrancher les équipements sensibles au préalable. Informez également les autres occupants du logement pour éviter les désagréments. Cette organisation témoigne d’un professionnalisme apprécié par les clients.
Choisir le bon outillage
Pour percer dans du placo, privilégiez des mèches adaptées qui ne génèrent pas de chaleur excessive. Les forets spécifiques pour plaques de plâtre permettent un perçage net sans éclats. Utilisez une perceuse à vitesse variable pour mieux contrôler l’avancement dans le matériau. Cette maîtrise réduit les risques d’aller trop profondément et d’atteindre une gaine.
Pour les fixations lourdes, les chevilles spéciales placo offrent une meilleure tenue que les modèles standards. Leur conception permet une répartition optimale des charges sur la plaque. Les professionnels qualifiés connaissent parfaitement ces spécificités techniques et sélectionnent toujours le matériel approprié. Cette attention au détail garantit des fixations durables et sécurisées.
Points de vigilance lors du perçage
Voici les recommandations à suivre pour un perçage sans risque dans vos cloisons sèches :
- Vérifiez systématiquement l’absence de gaines avec un détecteur avant chaque trou
- Évitez les zones situées à moins de 20 cm des prises et interrupteurs
- Percez perpendiculairement au mur pour limiter la profondeur de pénétration
- Arrêtez immédiatement en cas de résistance inhabituelle pendant le perçage
- Conservez les plans électriques à jour après toute modification de l’installation
Ces bonnes pratiques sont appliquées quotidiennement par les artisans du bâtiment. Elles résultent d’années d’expérience et de retours terrain sur les incidents évitables. En les adoptant, vous bénéficiez du même niveau de sécurité que celui garanti par un professionnel. Cette approche méthodique protège votre installation et préserve la valeur de votre bien immobilier.
Pour les travaux complexes ou en cas de doute, faire appel à un électricien qualifié reste la solution la plus sûre. Ces professionnels disposent du matériel de détection performant et de la connaissance des normes en vigueur. Leur intervention vous garantit des fixations conformes et parfaitement sécurisées. La satisfaction client passe par cette tranquillité d’esprit que seul un professionnel peut apporter.
