Vous envisagez de remplacer un interrupteur dans votre logement et constatez un branchement inhabituel avec plusieurs fils de couleurs différentes. Cette configuration peut surprendre lorsqu’un seul point de commande est visible dans la pièce. Avant toute intervention, il est important de comprendre la différence entre un simple allumage et un va-et-vient pour garantir votre sécurité et celle de votre installation électrique.
Pourquoi votre interrupteur unique peut être câblé en va-et-vient
Dans de nombreuses installations, un interrupteur peut présenter un câblage va-et-vient même s’il constitue l’unique point de commande de la pièce. Cette situation intervient fréquemment lors de modifications d’agencement ou de projets d’extension abandonnés. Le circuit électrique conserve alors une configuration prévue initialement pour deux interrupteurs, mais seul l’un d’entre eux a été installé ou maintenu en service.
Demandez gratuitement votre devis
Cette particularité technique ne représente pas nécessairement un défaut d’installation. Elle témoigne simplement d’une évolution du projet initial ou d’une anticipation pour un aménagement futur. Toutefois, elle complique le remplacement pour les personnes non familières avec les schémas électriques et peut générer des erreurs de branchement si les fils ne sont pas correctement identifiés.
Les raisons courantes de cette configuration
Les professionnels du secteur constatent régulièrement ce type de situation lors de leurs interventions. Un circuit peut avoir été prévu pour accueillir un second interrupteur dans une autre partie de la pièce. Les fils navettes restent alors présents dans la boîte d’encastrement, même si le second interrupteur n’a jamais été posé.
Dans d’autres cas, l’installation a pu être modifiée suite à une rénovation ou un changement de cloisons. Le premier interrupteur du circuit a été retiré, tandis que le second est resté en place. Cette approche évite de refaire entièrement le câblage, mais nécessite une compréhension précise du schéma pour toute intervention ultérieure.
Les indices visuels qui confirment un câblage va-et-vient
La présence de fils navettes constitue le principal indicateur d’un branchement va-et-vient. Ces conducteurs, généralement de couleur orange ou violette selon les normes en vigueur au moment de l’installation, relient les deux bornes destinées aux navettes. Si vous observez trois ou quatre fils dans la boîte d’encastrement au lieu de deux, il s’agit très probablement d’un montage va-et-vient.
La configuration des bornes sur l’interrupteur existant fournit également des informations précieuses. Un interrupteur va-et-vient dispose de trois bornes clairement identifiées : une pour la phase ou le retour lampe, et deux pour les navettes. Cette disposition diffère d’un simple allumage qui ne comporte que deux bornes.
Comprendre les différences entre simple allumage et va-et-vient

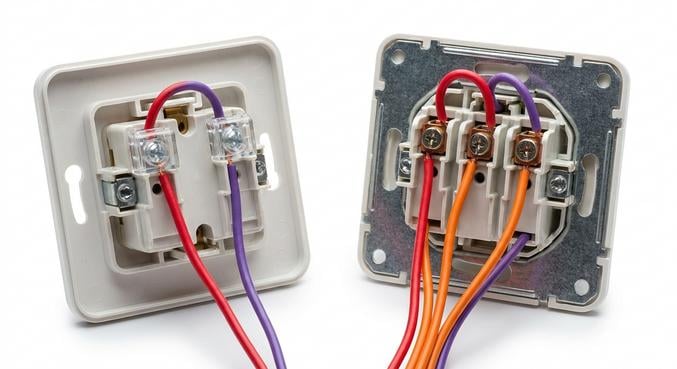

La distinction fondamentale entre ces deux types de branchement repose sur le nombre de points de commande permettant de contrôler le même éclairage. Un simple allumage ne comporte qu’une seule commande pour un point lumineux. Le va-et-vient permet de commander la même lampe depuis deux endroits différents, comme en haut et en bas d’un escalier.
Sur le plan technique, cette différence se traduit par un nombre distinct de fils et de connexions. Le simple allumage utilise uniquement un fil de phase et un fil de retour lampe. Le va-et-vient nécessite en plus deux fils navettes qui relient les deux interrupteurs entre eux, créant ainsi un circuit électrique plus complexe mais offrant davantage de confort d’utilisation.
Le rôle de chaque fil dans un montage va-et-vient
Dans un circuit va-et-vient conforme aux normes, le fil de phase arrive généralement au premier interrupteur. Ce conducteur, traditionnellement rouge ou marron, alimente le circuit depuis le tableau électrique. Il se connecte à la borne spécifique marquée L ou P sur l’interrupteur.
Les deux fils navettes assurent la liaison entre les deux interrupteurs. Ces conducteurs permettent d’acheminer le courant selon la position de chaque commande. Ils se branchent sur les bornes latérales ou supérieures de l’interrupteur, distinctes de la borne centrale. Le fil retour lampe, souvent de couleur violette, part du second interrupteur vers le point lumineux pour fermer le circuit.
Les codes couleurs à connaître pour identifier les conducteurs
La normalisation des couleurs facilite l’identification des différents conducteurs dans une installation électrique. Le fil de phase se présente généralement en rouge ou marron. Le neutre, qui n’intervient pas directement au niveau de l’interrupteur mais arrive à la lampe, arbore une couleur bleue. Le conducteur de terre se reconnaît à son aspect bicolore vert et jaune.
Pour les fils navettes, les installations respectant les codes en vigueur utilisent fréquemment l’orange. Le retour lampe violet constitue également une convention largement répandue. Toutefois, certaines installations plus anciennes peuvent présenter des variations, d’où l’importance de vérifier la fonction réelle de chaque fil avec un testeur adapté plutôt que de se fier uniquement aux couleurs.
Comment identifier correctement chaque fil avec un testeur
L’utilisation d’un testeur de tension représente une étape incontournable avant toute intervention sur un interrupteur. Cet appareil permet de déterminer avec certitude quel fil est sous tension et d’identifier la phase électrique. Il existe différents modèles, du simple tournevis testeur aux multimètres plus sophistiqués offrant des fonctions complémentaires.
La méthode consiste à vérifier la présence de courant sur chaque conducteur après avoir remis le disjoncteur en position marche, tout en prenant les précautions nécessaires. Le fil qui indique une tension correspond à la phase si l’interrupteur est en position ouverte, ou au retour lampe selon la configuration du circuit. Cette vérification méthodique évite les erreurs de branchement potentiellement dangereuses.
Les étapes pour tester en toute sécurité
Avant toute manipulation avec un testeur, il est impératif de s’assurer que l’appareil fonctionne correctement. Les professionnels recommandent de vérifier son bon état sur une prise dont vous savez qu’elle est alimentée. Cette précaution simple permet d’éviter une fausse sensation de sécurité face à un testeur défectueux.
Pour procéder à l’identification des fils, travaillez méthodiquement en testant chaque conducteur l’un après l’autre. Maintenez l’interrupteur dans différentes positions pour comprendre le cheminement du courant. Notez la fonction de chaque fil avec du ruban adhésif de couleur ou des étiquettes avant de débrancher l’ancien interrupteur. Cette organisation facilite grandement le branchement du nouvel interrupteur.
Interpréter les résultats du test de tension
Lorsque le testeur indique une tension sur un seul fil avec l’interrupteur en position éteinte, ce conducteur correspond très probablement à la phase. Si deux fils présentent alternativement une tension selon la position de l’interrupteur, vous êtes en présence des navettes. Cette situation confirme un montage va-et-vient.
L’absence totale de tension sur tous les fils signale soit un problème d’alimentation en amont, soit une coupure effective au disjoncteur. Dans ce cas, vérifiez que le bon circuit a bien été désactivé avant de poursuivre. Les installations comportant plusieurs circuits d’éclairage nécessitent parfois plusieurs tentatives pour identifier le tableau électrique correspondant.
Les étapes sécurisées pour remplacer votre interrupteur

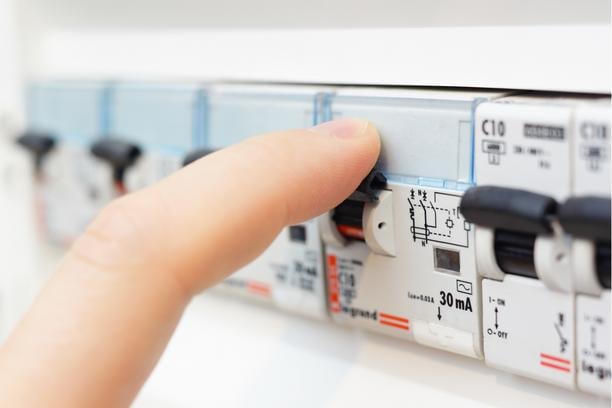

Le remplacement d’un interrupteur exige de respecter une procédure rigoureuse pour garantir votre sécurité. La première action consiste toujours à couper l’alimentation électrique au niveau du disjoncteur divisionnaire correspondant, voire du disjoncteur général si vous avez un doute. Cette coupure représente la seule garantie contre tout risque d’électrocution pendant les manipulations.
Une fois le courant coupé, vérifiez systématiquement l’absence de tension avec votre testeur avant de toucher les fils. Cette double vérification constitue une bonne pratique professionnelle qui évite les accidents. Même après avoir actionné le disjoncteur, un contrôle s’impose car des erreurs de câblage en amont peuvent maintenir certains circuits sous tension de manière inattendue.
Préparation du matériel et de l’environnement de travail
Avant de commencer, rassemblez tous les outils nécessaires : tournevis isolés adaptés aux vis de votre installation, testeur de tension, ruban adhésif pour identifier les fils, et lampe de poche si l’éclairage naturel est insuffisant. Cette préparation évite les allers-retours et permet de travailler de manière continue dans de bonnes conditions.
Assurez-vous également que votre espace de travail reste sec et dégagé. Retirez tout objet métallique susceptible de créer un contact accidentel. Si vous travaillez sur un escabeau pour accéder à l’interrupteur, vérifiez sa stabilité. Ces précautions élémentaires réduisent considérablement les risques d’incident pendant l’intervention.

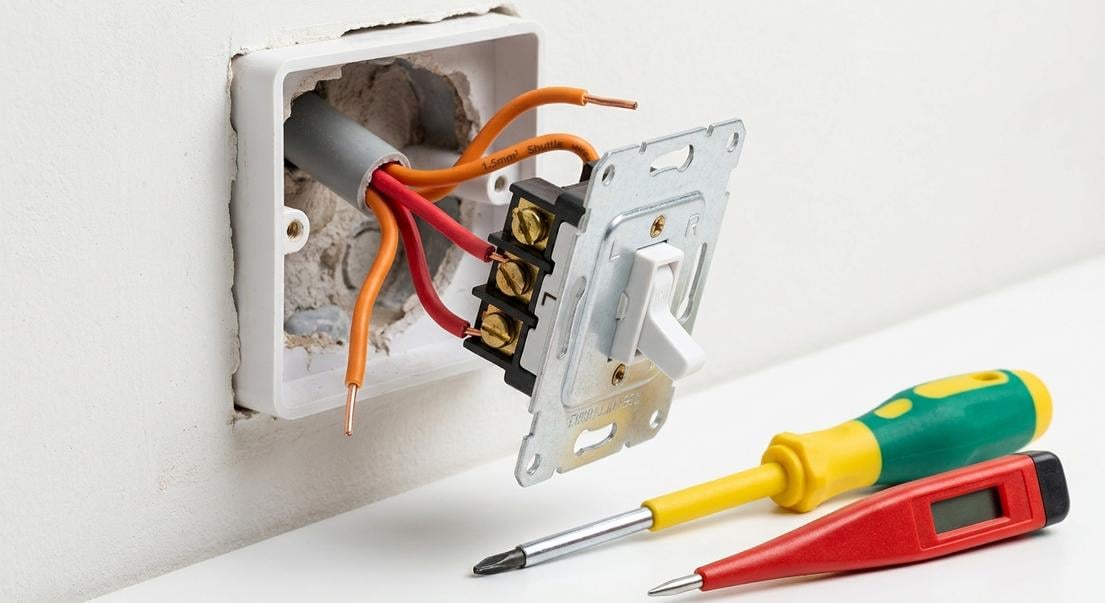

Démontage de l’ancien interrupteur et identification des connexions
Commencez par retirer la plaque de finition en plastique qui recouvre l’interrupteur. Cette pièce se détache généralement en exerçant une légère pression ou en dévissant de petites vis latérales. Conservez ces éléments dans un endroit sûr pour éviter de les perdre. Dévissez ensuite les vis de fixation qui maintiennent le mécanisme dans la boîte d’encastrement.
Extrayez délicatement l’interrupteur pour accéder aux connexions. Observez attentivement la disposition des fils avant de les débrancher. Prenez une photo avec votre téléphone pour conserver une référence visuelle du branchement interrupteur d’origine. Cette précaution s’avère particulièrement utile si vous devez interrompre votre travail ou en cas de doute lors du remontage.
Connexion du nouvel interrupteur selon le schéma identifié
Raccordez le fil de phase sur la borne prévue à cet effet sur le nouvel interrupteur. Cette borne porte généralement la mention L ou P. Si vous remplacez un va-et-vient par un autre va-et-vient, branchez ensuite les deux fils navettes sur les bornes latérales. Pour un montage va-et-vient utilisé en simple allumage, seuls la phase et le retour lampe seront connectés.
Serrez fermement chaque vis de borne pour garantir un contact électrique optimal. Un serrage insuffisant peut provoquer des échauffements et représente une source de dysfonctionnement. Vérifiez que chaque fil est bien maintenu en tirant légèrement dessus. Repoussez ensuite le mécanisme dans la boîte d’encastrement en veillant à ne pas pincer les conducteurs.
Demandez gratuitement votre devis
Vérification finale et remise en service
Avant de remettre le courant, contrôlez une dernière fois que toutes les connexions sont correctement serrées et qu’aucun fil dénudé ne dépasse des bornes. Remettez en place la plaque de finition. Retournez au tableau électrique pour réarmer le disjoncteur du circuit concerné. Actionnez ensuite l’interrupteur pour vérifier son bon fonctionnement.
Si l’éclairage ne s’allume pas, coupez immédiatement le courant et vérifiez à nouveau vos connexions. Une inversion entre phase et retour lampe peut empêcher le bon fonctionnement sans pour autant créer de danger immédiat. Dans un montage va-et-vient, l’inversion des navettes peut également perturber le circuit si un second interrupteur existe ailleurs.
Les erreurs fréquentes et leurs risques électriques
L’erreur la plus courante consiste à confondre le fil de phase avec le retour lampe lors du branchement. Cette inversion ne provoque généralement pas de court-circuit, mais elle maintient le circuit sous tension en permanence, même lorsque l’interrupteur est en position arrêt. Cette situation représente un risque lors d’interventions ultérieures sur le luminaire.
Une autre erreur fréquente concerne le mauvais serrage des connexions. Un fil insuffisamment maintenu dans sa borne peut créer un point de résistance qui s’échauffe progressivement. Ce phénomène représente un facteur de risque d’incendie et dégrade prématurément l’installation. Les professionnels qualifiés insistent systématiquement sur l’importance d’un serrage correct de chaque connexion.
Les conséquences d’un branchement incorrect
Un interrupteur mal branché peut provoquer différents dysfonctionnements selon la nature de l’erreur. Dans le meilleur des cas, l’éclairage ne fonctionne simplement pas et il suffit de corriger le branchement. Dans d’autres situations, le circuit peut sembler fonctionner normalement tout en présentant des anomalies dangereuses invisibles à l’usage quotidien.
Le risque le plus sérieux concerne les erreurs qui créent des courts-circuits. Ces situations provoquent le déclenchement du disjoncteur différentiel au moment de la remise sous tension. Si cette protection ne fonctionne pas correctement, le risque d’échauffement ou d’arc électrique devient réel. Ces phénomènes constituent les principales causes d’incendie d’origine électrique dans les logements.
Comment détecter un problème après installation
Plusieurs signes doivent alerter après le remplacement d’un interrupteur. Un fonctionnement intermittent suggère un mauvais contact au niveau d’une borne. Une chaleur anormale au niveau de l’interrupteur indique généralement un serrage insuffisant ou une surcharge du circuit. Des bruits de grésillement révèlent la présence d’arcs électriques qui nécessitent une intervention immédiate.
Si le disjoncteur se déclenche de manière répétée après la modification, cela signale un problème de câblage à corriger sans délai. N’essayez pas de forcer la remise en service en maintenant le disjoncteur. Cette protection joue son rôle en détectant une anomalie qui doit être identifiée et résolue. Dans ce type de situation, faire appel à un électricien qualifié devient indispensable pour sécuriser l’installation.
Quand faire appel à un professionnel certifié
Certaines situations dépassent le cadre d’un simple remplacement d’interrupteur et nécessitent l’intervention d’un électricien professionnel. Si votre installation comporte des fils anciens sans code couleur identifiable, les risques d’erreur augmentent considérablement. Les professionnels disposent des compétences et du matériel adapté pour identifier chaque conducteur avec certitude, même en l’absence de marquage normalisé.
La présence de plusieurs circuits dans une même boîte d’encastrement constitue également un cas où l’intervention d’un professionnel s’impose. Cette configuration, parfois rencontrée dans les installations complexes, multiplie les risques de confusion entre les différents fils. Un électricien certifié saura démêler cette situation et garantir un branchement conforme aux normes en vigueur.
Les avantages d’une intervention professionnelle
Faire appel à un professionnel qualifié vous apporte la garantie d’une installation réalisée dans les règles de l’art. Ces spécialistes connaissent parfaitement les schémas de câblage et les normes électriques applicables. Leur intervention assure également le respect des règles de sécurité pendant le chantier, avec un outillage professionnel adapté et des protections individuelles appropriées.
Au-delà de l’aspect technique, un électricien certifié peut établir un diagnostic complet de votre installation électrique. Cette approche permet d’identifier d’éventuelles anomalies sur d’autres circuits et de planifier les travaux de mise en conformité nécessaires. La satisfaction client repose sur cette vision globale qui garantit une installation électrique sûre et durable.
Les critères pour choisir un bon électricien
La qualification professionnelle constitue le premier critère de sélection. Privilégiez les électriciens disposant d’une certification reconnue qui atteste de leurs compétences techniques. Ces professionnels actualisent régulièrement leurs connaissances pour rester en phase avec les évolutions normatives et technologiques du secteur.
La transparence sur les tarifs et les modalités d’intervention représente également un élément important. Un professionnel de confiance établit un devis détaillé avant toute intervention et explique clairement la nature des travaux à réaliser. Les avis d’autres clients constituent une source d’information précieuse pour évaluer la qualité des prestations et le sérieux du professionnel. Cette démarche vous permet de faire un choix éclairé pour votre projet d’installation électrique.
