Le remplacement d’un tableau électrique obsolète constitue une étape fondamentale pour garantir la sécurité de votre logement et apporter une tranquillité d’esprit durable face aux risques électriques. Dans les petits espaces comme les studios ou appartements anciens, l’installation d’un coffret de répartition moderne, équipé de disjoncteurs différentiels et conforme à la norme NF C 15-100, représente un investissement pour la qualité et la pérennité de votre installation. Les professionnels recommandent systématiquement de faire appel à un électricien certifié qui pourra non seulement adapter le tableau aux contraintes spatiales mais aussi vous délivrer l’attestation Consuel, gage de conformité indispensable. La satisfaction des propriétaires repose largement sur cette mise aux normes qui, au-delà de l’aspect réglementaire, assure une protection optimale des personnes et des biens dans tous les types d’habitations.
Reconnaître le besoin de remplacer un ancien tableau électrique
La vétusté d’un tableau électrique se manifeste souvent par plusieurs signes visibles qui ne trompent pas. Un coffret jaunissant, des fusibles à vis plutôt que des disjoncteurs, ou encore des fils recouverts de tissu constituent des indicateurs d’une installation datant d’avant les années 1970. Ces éléments représentent non seulement un risque pour la sécurité, mais ne répondent plus aux standards actuels de protection électrique.
Demandez gratuitement votre devis
Le diagnostic électrique est la première démarche recommandée pour évaluer objectivement l’état de votre installation. Cette étape préliminaire permet d’identifier précisément les non-conformités et d’établir un cahier des charges adapté à votre situation. Un professionnel qualifié saura déterminer si un simple ajout de protection ou un remplacement complet s’avère nécessaire.
Plusieurs points alertent sur la nécessité d’un remplacement immédiat de votre tableau électrique ancien :
- Absence de disjoncteur différentiel haute sensibilité (30 mA)
- Fils électriques dénudés ou sections inadaptées
- Fusibles à vis ou porcelaine encore en place
- Déclenchements fréquents sans raison apparente
- Impossibilité d’ajouter de nouveaux équipements électriques
La sécurité électrique ne doit jamais être négligée, particulièrement dans les logements anciens. Le risque d’incendie ou d’électrocution augmente significativement avec une installation obsolète qui ne dispose pas des protections modernes.
Les signes d’obsolescence de votre installation électrique
Un tableau électrique nécessitant un remplacement présente généralement des caractéristiques spécifiques facilement identifiables. La présence d’un compteur intégré au tableau, de fusibles à vis plutôt que de disjoncteurs, ou encore l’absence de mise à la terre sont autant d’indices révélateurs d’une installation datée.
Les disjoncteurs jaunis ou les interrupteurs différentiels présentant des traces de surchauffe doivent également vous alerter. Ces signes témoignent d’un vieillissement avancé des composants qui perdent progressivement leur capacité à protéger efficacement votre installation et votre logement.
Comprendre les normes actuelles et les exigences de puissance
La norme NF C 15-100 régit aujourd’hui toutes les installations électriques domestiques et impose des critères de sécurité stricts. Elle exige notamment la présence d’interrupteurs différentiels 30 mA pour protéger les personnes contre les risques d’électrocution et de disjoncteurs adaptés à chaque circuit.
Le dimensionnement de votre tableau doit correspondre aux besoins actuels et futurs de votre logement. Un appartement standard nécessite généralement entre 2 et 4 rangées de modules selon sa superficie et ses équipements. Cette capacité doit être calculée avec une réserve de 20% minimum pour anticiper l’ajout d’appareils électriques supplémentaires.
Voici les éléments indispensables pour une installation conforme aux normes actuelles :
- Un disjoncteur de branchement adapté à votre abonnement électrique
- Des interrupteurs différentiels 30 mA (type A pour les circuits spécialisés, type AC pour l’éclairage)
- Des disjoncteurs divisionnaires pour chaque circuit
- Une mise à la terre conforme avec liaison équipotentielle
- Un tableau dimensionné avec une réserve de capacité
Un professionnel qualifié saura vous conseiller sur la puissance nécessaire en fonction des spécificités de votre logement et de vos habitudes de consommation électrique.
Solutions compactes pour moderniser le tableau électrique en espace restreint
Les petites surfaces imposent des contraintes d’espace particulières qui nécessitent des solutions adaptées. Les fabricants proposent aujourd’hui des tableaux électriques spécifiquement conçus pour s’intégrer dans des logements aux dimensions réduites. Ces modèles compacts offrent une protection complète tout en limitant l’encombrement.
L’optimisation de l’espace passe par le choix de composants de nouvelle génération, plus étroits mais tout aussi performants. Les disjoncteurs et interrupteurs différentiels actuels peuvent occuper jusqu’à 30% moins de place que leurs prédécesseurs, tout en offrant des fonctionnalités avancées. Cette compacité permet d’installer un tableau aux normes même dans un espace limité.
Pour une installation réussie dans un espace restreint, plusieurs approches peuvent être envisagées :
- Choisir un coffret à faible profondeur pour l’encastrement dans des cloisons fines
- Opter pour des tableaux à colonnes multiples plutôt qu’un modèle large
- Utiliser des peignes de raccordement pour gagner en espace et en lisibilité
- Sélectionner des disjoncteurs modulaires 1/2 module de largeur
- Prévoir un emplacement stratégique pour faciliter l’accès et l’entretien
Le dimensionnement approprié du tableau constitue un équilibre délicat entre respect des normes et adaptation aux contraintes spatiales. Un professionnel saura concevoir une solution sur mesure pour votre logement.

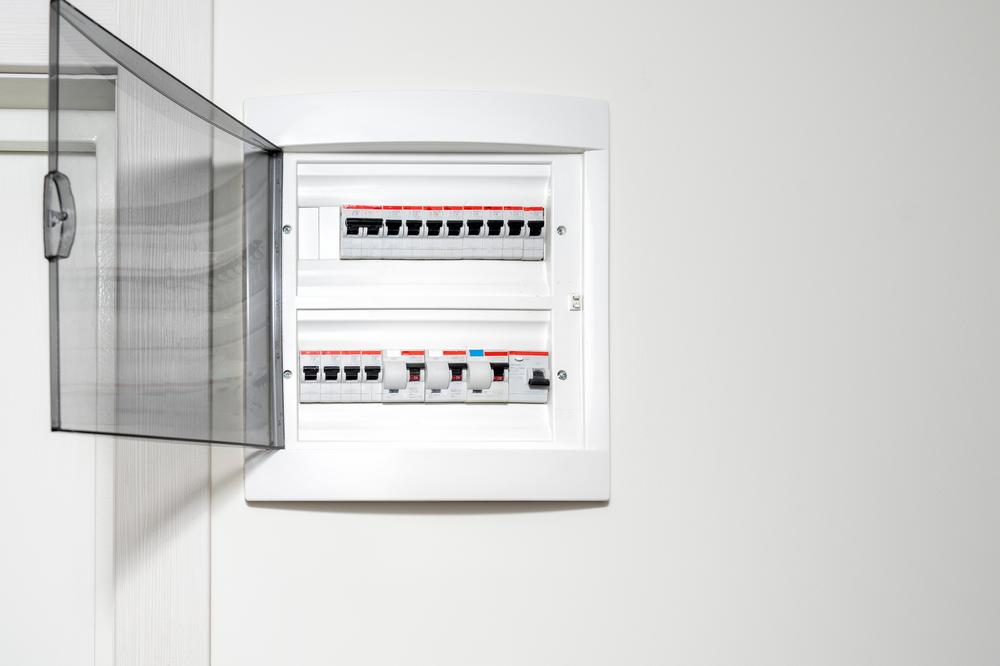

Les coffrets adaptés aux petites surfaces
Les coffrets électriques dédiés aux petits espaces présentent des caractéristiques spécifiques qui facilitent leur intégration. Les modèles à portes plates, à faible profondeur ou à dimensions réduites peuvent s’installer dans des placards, des entrées étroites ou des angles morts de votre logement.
Les fabricants proposent des tableaux de distribution compacts allant de 1 à 3 rangées, parfaitement adaptés aux studios et petits appartements. Ces solutions permettent d’intégrer tous les équipements de protection nécessaires sans compromettre l’esthétique ou l’agencement de votre espace. La sélection doit toutefois prévoir une capacité suffisante pour les équipements actuels et futurs.
Optimiser l’emplacement et l’accessibilité du tableau
L’emplacement idéal du tableau électrique conjugue accessibilité et discrétion, même dans un petit logement. La réglementation impose que le tableau soit facilement accessible, à hauteur d’homme, et non dissimulé derrière un obstacle permanent.
Dans les espaces réduits, plusieurs solutions ingénieuses peuvent être envisagées. L’installation dans un placard d’entrée, l’intégration dans une cloison séparative ou encore l’utilisation d’un coffret décoratif permettent de concilier contraintes techniques et esthétiques. L’important reste de pouvoir accéder rapidement au tableau en cas de problème électrique.
Voici quelques emplacements stratégiques pour votre nouveau tableau dans un petit espace :
- Dans un placard d’entrée avec une porte dédiée
- En partie haute d’une cloison pour libérer l’espace au sol
- Dans un angle peu exploité du logement
- Sous un escalier ou dans une mezzanine
- Derrière une porte décorative assortie à votre décoration
La collaboration avec un électricien expérimenté vous permettra d’identifier la meilleure solution pour votre configuration spécifique.

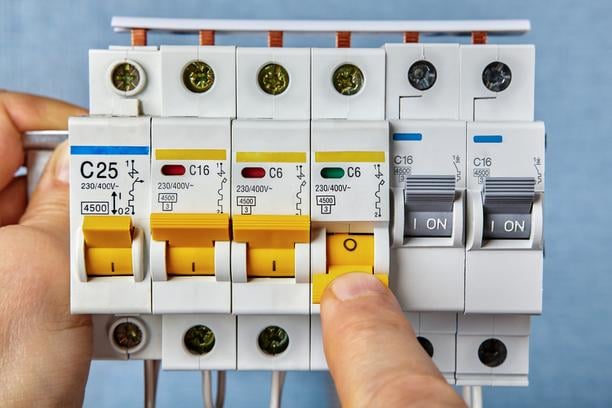

Le disjoncteur différentiel : élément central de la sécurité électrique
Le disjoncteur différentiel représente la pièce maîtresse de votre tableau électrique en matière de protection des personnes. Son rôle essentiel est de détecter les fuites de courant et de couper l’alimentation en quelques millisecondes pour prévenir les risques d’électrocution. Cette rapidité d’intervention peut littéralement sauver des vies.
La durée de vie moyenne d’un disjoncteur différentiel est d’environ 10 à 15 ans, selon son utilisation et la qualité du modèle. Au-delà de cette période, sa fiabilité diminue progressivement, compromettant la sécurité de l’installation. Un remplacement préventif est donc recommandé, même en l’absence de dysfonctionnement apparent.
Les signaux indiquant la nécessité d’un remplacement de votre disjoncteur différentiel incluent :
- Déclenchements intempestifs sans cause apparente
- Impossibilité de réarmer le dispositif après un déclenchement
- Absence de déclenchement lors de l’utilisation du bouton test
- Traces de surchauffe ou de noircissement sur le boîtier
- Âge supérieur à 10 ans pour les modèles standards
Un test périodique du disjoncteur différentiel, en actionnant simplement le bouton « T » prévu à cet effet, permet de vérifier son bon fonctionnement. Cette manipulation simple devrait provoquer la coupure immédiate du circuit protégé.
Demandez gratuitement votre devis
Fonctions et types de disjoncteurs différentiels
Les disjoncteurs différentiels se distinguent par leur sensibilité et leur type, adaptés à différentes utilisations dans votre installation. La sensibilité, mesurée en milliampères (mA), détermine le seuil de détection des fuites de courant. Pour les circuits domestiques, la norme impose généralement une sensibilité de 30 mA pour une protection optimale.
Différents types de disjoncteurs différentiels existent pour répondre à des besoins spécifiques. Le type AC convient aux circuits standards, tandis que le type A est recommandé pour les circuits alimentant des appareils électroniques sensibles. Pour les installations comportant des équipements à variateur de vitesse ou des chargeurs, le type F ou B peut être préconisé par votre professionnel.
Quand et pourquoi remplacer votre disjoncteur différentiel
Le remplacement d’un disjoncteur différentiel s’impose dans plusieurs situations clairement identifiables. Tout d’abord, lorsque son âge dépasse 10 ans, sa fiabilité peut être compromise même en l’absence de signes visibles de détérioration. Les composants internes s’usent avec le temps et les déclenchements successifs.
Un dysfonctionnement du test manuel constitue un signal d’alarme immédiat. Si l’actionnement du bouton « T » ne provoque pas la coupure instantanée du circuit, le dispositif doit être remplacé sans délai. Cette défaillance indique que le mécanisme de protection ne fonctionnerait pas en cas de fuite réelle de courant.
Les circonstances justifiant le remplacement d’un disjoncteur différentiel comprennent :
- Vieillissement au-delà de la durée de vie recommandée
- Échec du test manuel de fonctionnement
- Modification de l’installation nécessitant une protection adaptée
- Évolution des normes imposant des caractéristiques plus performantes
- Détérioration physique ou traces d’échauffement visibles
La sécurité électrique ne doit jamais être compromise par des économies mal placées sur ces composants essentiels de protection.
Réussir la rénovation électrique après une longue inoccupation
La remise en service d’un logement inoccupé pendant plusieurs années nécessite une attention particulière concernant l’installation électrique. L’humidité, les variations de température et l’absence d’utilisation peuvent avoir détérioré les composants du tableau et des circuits. Un diagnostic complet s’impose avant toute remise sous tension.
La mise à niveau d’un tableau électrique dans un logement longtemps inhabité dépasse souvent le simple remplacement à l’identique. Les normes ont évolué et l’installation d’origine, même si elle était conforme à l’époque, présente généralement des lacunes importantes en matière de sécurité au regard des standards actuels.
Pour une rénovation électrique réussie après une longue période sans occupation, plusieurs étapes sont indispensables :
- Réaliser un diagnostic électrique complet avant toute intervention
- Vérifier l’état de la mise à la terre et des liaisons équipotentielles
- Contrôler l’isolation des conducteurs et leur adaptation aux usages actuels
- Tester la continuité des circuits et l’absence de court-circuit
- S’assurer de la qualité de l’alimentation électrique du logement
La validation officielle de la conformité par un organisme agréé offre une garantie précieuse et peut être exigée par votre assurance habitation.

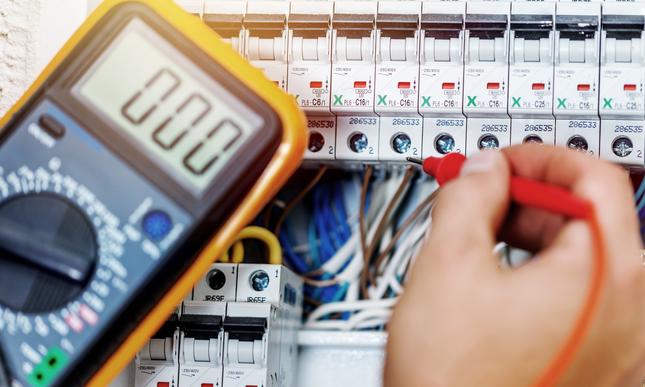

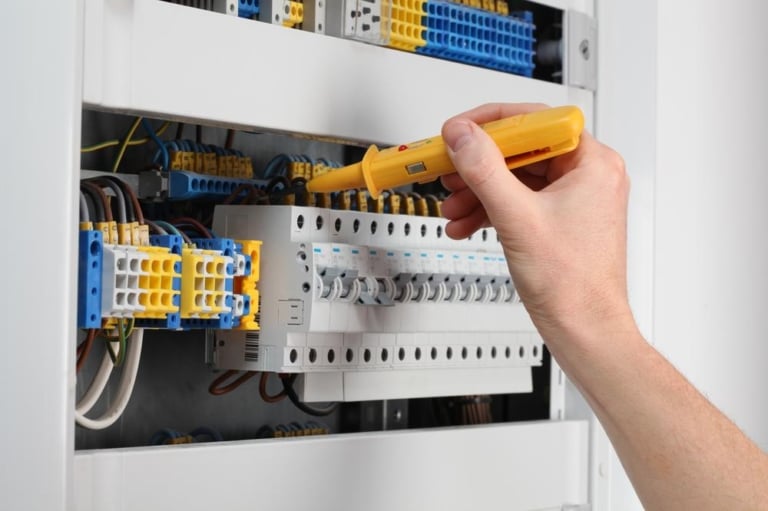

Les vérifications préalables à effectuer
Avant d’entamer le remplacement d’un tableau électrique dans un logement longtemps inoccupé, plusieurs vérifications techniques s’imposent. L’état du raccordement au réseau, la qualité de la mise à la terre et l’intégrité des conducteurs doivent être minutieusement inspectés.
L’humidité représente un danger particulier pour les installations électriques des logements inoccupés. Elle peut provoquer des phénomènes d’oxydation des connexions et détériorer l’isolation des conducteurs. Une inspection visuelle attentive, complétée par des mesures d’isolement, permet d’identifier ces problèmes avant qu’ils ne provoquent des incidents graves.
Obtenir une attestation de conformité post-travaux
L’obtention d’une attestation Consuel constitue l’aboutissement d’une rénovation électrique conforme. Ce document, délivré par un organisme indépendant, certifie que l’installation respecte les normes en vigueur et présente toutes les garanties de sécurité requises.
Pour un logement ancien remis en service après une longue période d’inoccupation, cette certification revêt une importance particulière. Elle atteste auprès des assurances et des futurs occupants que l’installation a été entièrement révisée et mise aux normes. Dans certains cas, elle peut également être exigée par le fournisseur d’électricité pour le raccordement au réseau.
Les étapes pour obtenir cette attestation de conformité comprennent :
- Faire réaliser les travaux par un électricien qualifié
- Demander le formulaire d’attestation adapté à votre situation
- Faire vérifier l’installation par l’organisme de certification
- Remédier aux éventuelles non-conformités relevées
- Conserver précieusement le document pour vos démarches futures
Le savoir-faire d’un professionnel certifié est indispensable pour garantir l’obtention de cette attestation dès la première vérification, sans coûts supplémentaires de mise en conformité.
