Raccorder un disjoncteur sur un ancien circuit électrique nécessite une parfaite maîtrise des règles de sécurité et de la norme NFC 15-100, car la moindre erreur peut entraîner court-circuit, incendie ou électrocution. Pour votre sécurité et votre tranquillité d’esprit, il est impératif de comprendre précisément quand une intervention personnelle reste envisageable et à quel moment le recours à un électricien qualifié devient indispensable. Les professionnels du réseau Plus que pro vous accompagnent dans cette démarche en garantissant conformité réglementaire, attestation Consuel si nécessaire, et surtout une installation fiable qui protège durablement votre foyer. Cet article vous guide pas à pas pour évaluer vos compétences face aux risques réels, identifier les étapes techniques incontournables, et prendre la meilleure décision en toute confiance.
Comprendre la structure de votre tableau électrique avant toute intervention
Le tableau de répartition électrique constitue le point central de votre installation électrique maison. Il regroupe l’ensemble des dispositifs de protection circuits électriques, depuis le disjoncteur principal jusqu’aux disjoncteurs divisionnaires et interrupteurs différentiels. Avant toute modification, il est impératif d’identifier précisément chaque composant pour comprendre leur fonction respective et éviter toute manipulation dangereuse.
Demandez gratuitement votre devis
Un tableau repartition electrique moderne comporte plusieurs rangées protégées chacune par un interrupteur différentiel de 30 mA. Chaque rangée accueille ensuite plusieurs disjoncteurs divisionnaires qui protègent individuellement les circuits prises, éclairage, chauffage ou électroménager. Cette architecture garantit une protection optimale contre les surcharges, les courts-circuits et les fuites de courant vers la terre.
Distinguer disjoncteur divisionnaire et interrupteur différentiel
Le disjoncteur divisionnaire protège un circuit spécifique contre les surcharges et courts-circuits. Son calibre disjoncteur, exprimé en ampères, doit correspondre à la section cable utilisée. Par exemple, un circuit prises avec une section cables de 2,5 mm² nécessite un disjoncteur de 20 A maximum selon la norme NFC 15-100.
L’interrupteur différentiel, placé en tête de rangée, détecte les fuites de courant vers la terre. Il protège les personnes contre les risques d’électrocution en coupant immédiatement l’alimentation disjoncteur si un défaut apparaît. Les disjoncteurs interrupteur differentiel combinent ces deux fonctions en un seul appareil.

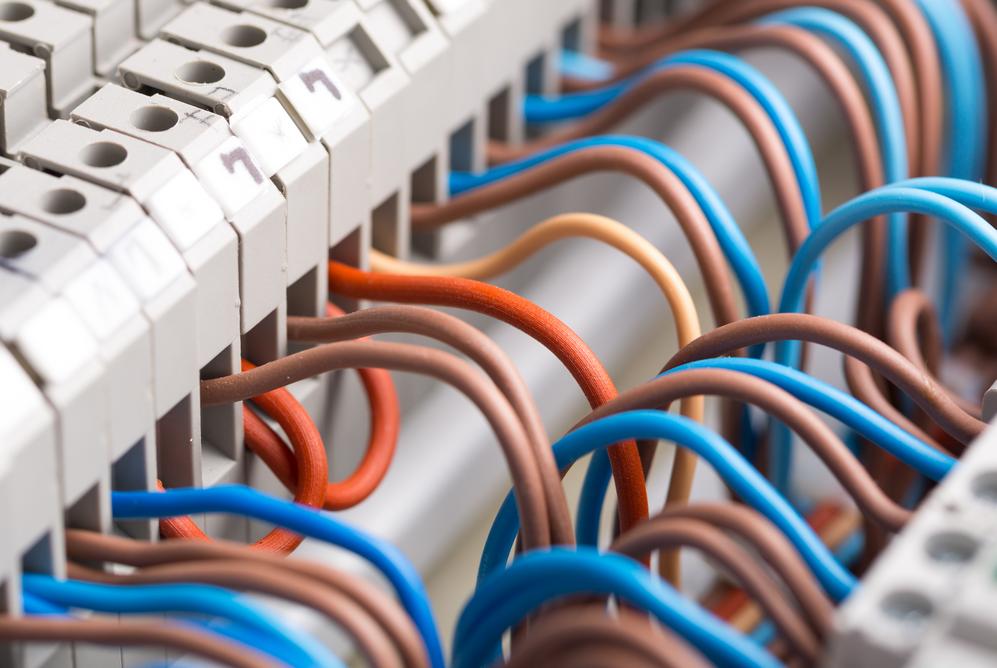

Identifier les bornes phase neutre et terre sur votre installation
Le repérage correct des conducteurs électriques constitue la base de toute intervention sécurisée. La phase, traditionnellement de couleur rouge, noire ou marron, transporte le courant électrique. Le neutre, toujours bleu, assure le retour du courant. Le fil de terre, jaune et vert, protège contre les défauts d’isolement.
Dans un tableau electrique, les bornes phase neutre se situent généralement en haut et en bas du disjoncteur divisionnaire. Les électriciens professionnels respectent une règle simple : phase à gauche ou en haut, neutre à droite ou en bas. Cette standardisation facilite la maintenance et limite les erreurs de branchement disjoncteur.
Les étapes de sécurisation obligatoires avant tout raccordement
La consignation électrique représente la première mesure de sécurité incontournable. Cette procédure rigoureuse garantit que toute tension disparaît du tableau electrique disjoncteur avant votre intervention. Sans cette précaution, vous vous exposez à un risque mortel d’électrocution, même en touchant simplement une borne métallique apparemment inoffensive.
Les professionnels qualifiés appliquent systématiquement un protocole strict de mise hors tension. Cette discipline professionnelle évite les accidents graves et assure la qualité durable de l’installation tableau electrique. Pour votre sérénité, ces étapes ne doivent jamais être négligées ni contournées.
Couper l’alimentation générale et vérifier l’absence de tension
Commencez par abaisser le disjoncteur principal situé en amont du tableau repartition. Ce dispositif coupe l’ensemble de l’alimentation électrique de votre habitation. Avertissez les occupants pour éviter toute tentative de remise sous tension pendant votre intervention.

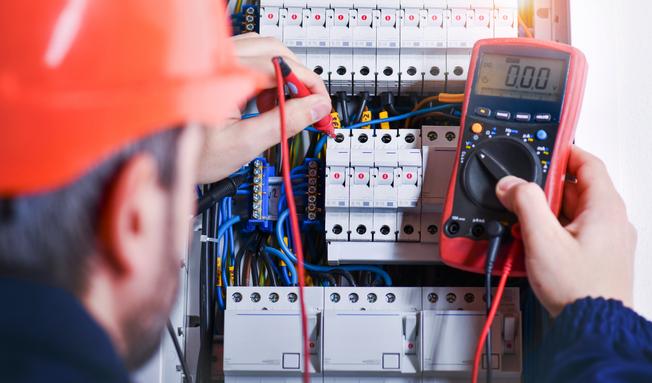

Utilisez ensuite un vérificateur absence tension (VAT) pour confirmer que le circuit est réellement hors tension. Testez le VAT sur une prise sous tension avant et après la mesure pour vérifier son bon fonctionnement. Cette double vérification constitue la seule garantie fiable que vous pouvez intervenir sans danger.
Préparer l’environnement de travail autour du capot tableau electrique
Retirez complètement le capot tableau electrique pour accéder aux bornes de raccordement. Assurez-vous de disposer d’un éclairage suffisant avec une lampe autonome, car l’électricité générale est coupée. Un environnement bien éclairé réduit considérablement les erreurs de manipulation.
Préparez vos outils : tournevis isolés, pince à dénuder adaptée à la section fils electriques, et surtout le vérificateur absence tension VAT. Maintenez votre zone de travail dégagée et sèche. L’humidité augmente dangereusement les risques d’électrocution, même après remise sous tension pour les tests.
Respecter la correspondance section de câble et calibre de protection
La norme NFC 15-100 impose des règles strictes concernant la relation entre section cable et calibre disjoncteur. Cette correspondance garantit que le disjoncteur protège efficacement les conducteurs contre l’échauffement. Un calibre trop élevé pour une section insuffisante expose votre installation electrique à un risque d’incendie par surchauffe des câbles.
Les professionnels du secteur vérifient systématiquement cette adéquation lors de toute modification d’installation. Cette vigilance technique constitue l’une des principales raisons de faire appel à un professionnel qualifié, notamment lorsque vous réutilisez des circuits existants dont vous ne connaissez pas toujours les caractéristiques exactes.
Les correspondances réglementaires pour les circuits courants
Pour un circuit prises eclairage standard, la norme impose une section de 1,5 mm² protégée par un disjoncteur de 16 A maximum. Ce circuit peut alimenter jusqu’à huit points d’éclairage. Les circuit prises classiques nécessitent une section cables de 2,5 mm² avec un disjoncteur de 20 A, pour un maximum de douze prises.
Les circuits spécialisés, comme ceux dédiés au four, au lave-linge ou aux plaques de cuisson, requièrent des sections supérieures. Un four se raccorde généralement sur du 2,5 mm² en 20 A, tandis que des plaques électriques imposent souvent du 6 mm² protégé par un disjoncteur de 32 A. Toute erreur de dimensionnement compromet la sécurité de votre installation electrique maison.
Identifier la section réelle des conducteurs existants
Lorsque vous raccordez un nouveau disjoncteur tableau electrique sur un ancien circuit, vous devez impérativement vérifier la section réelle des fils électriques existants. Cette information conditionne le calibre maximum du disjoncteur que vous pouvez installer. Une simple observation visuelle ne suffit pas toujours.
Les électriciens professionnels utilisent un palmer ou comparent avec des échantillons de câbles de section connue. Si le moindre doute subsiste sur la section fils electriques, le principe de précaution impose de retenir le calibre inférieur ou de faire appel à un professionnel pour un diagnostic précis de votre installation.
Demandez gratuitement votre devis
Les étapes techniques pour raccorder un disjoncteur en toute sécurité
Le branchement disjoncteur sur un tableau electrique existant suit une procédure précise qui ne tolère aucune approximation. Chaque étape garantit la sécurité et la conformité de votre installation. Les professionnels appliquent cette méthodologie systématiquement pour assurer une qualité constante des interventions.
Avant de commencer, vérifiez que le tableau dispose d’emplacements libres sur une rangée protégée par un interrupteur différentiel adapté. Si tous les emplacements sont occupés, l’ajout d’une nouvelle rangée ou d’un tableau divisionnaire circuit devient nécessaire. Cette modification substantielle justifie l’intervention d’un électricien qualifié.
Préparer les fils électriques et dénuder correctement
Coupez le cable à la longueur appropriée en prévoyant une marge de sécurité. Les conducteurs doivent atteindre confortablement les bornes sans tension excessive, tout en évitant un excès qui encombre le tableau. Dénudez chaque conducteur sur 12 à 14 millimètres exactement, selon les repères indiqués sur le disjoncteur.
Une dénudation trop courte empêche un contact optimal et augmente les risques d’échauffement. Une dénudation excessive laisse du cuivre nu apparent, créant un danger de court-circuit. Utilisez une pince à dénuder adaptée à la section cable pour obtenir une coupe nette sans abîmer les brins de cuivre.
Fixer le disjoncteur et serrer les bornes avec précision
Clipsez le disjoncteur divisionnaire sur le rail DIN du tableau electrique. Assurez-vous qu’il s’enclenche fermement et ne présente aucun jeu. Introduisez ensuite les conducteurs dans les bornes en respectant scrupuleusement phase neutre et terre si le disjoncteur la prévoit.
Le serrage des bornes constitue un point technique déterminant. Un serrage insuffisant provoque des résistances de contact, source d’échauffement et potentiellement d’incendie. Un serrage excessif peut endommager les conducteurs ou les bornes. Les professionnels utilisent un tournevis dynamométrique ou appliquent un couple de serrage approprié par expérience, généralement entre 2 et 2,5 Nm selon les fabricants.
Raccorder le peigne horizontal pour alimenter le disjoncteur
Le peigne horizontal permet de distribuer phase neutre depuis l’interrupteur différentiel vers plusieurs disjoncteurs divisionnaires simultanément. Ce système simplifie considérablement le cablage et améliore la fiabilité du tableau repartition electrique. Vérifiez que le peigne correspond au nombre de modules et au calibre de votre installation.
Insérez le peigne dans les bornes supérieures des disjoncteurs en respectant la polarité. Phase et neutre ne doivent jamais être inversés. Serrez ensuite chaque connexion avec le couple approprié. Cette méthode professionnelle garantit une répartition homogène de l’alimentation et facilite grandement les futures interventions de maintenance.
Contrôler la conformité et tester l’installation avant mise en service
Une fois le branchement disjoncteur terminé, la phase de vérification devient déterminante pour votre sécurité. Les électriciens professionnels ne remettent jamais une installation sous tension sans avoir effectué une série de contrôles méthodiques. Cette rigueur prévient les dysfonctionnements dangereux et garantit la conformité NFC 15-100.
Pour votre tranquillité d’esprit, ces vérifications ne doivent pas être expédiées. Prenez le temps d’examiner visuellement chaque connexion, de vérifier l’absence de fils dénudés apparents, et de contrôler que tous les conducteurs sont correctement positionnés dans leurs bornes respectives.
Vérifications visuelles et contrôle du schema de cablage
Comparez votre réalisation avec un schema cablage de référence. Vérifiez que les couleurs des conducteurs électriques correspondent bien aux fonctions : bleu pour le neutre, jaune-vert pour la terre, autres couleurs pour la phase. Contrôlez que tous les serrages sont fermes en tentant délicatement de retirer chaque conducteur.
Inspectez l’intérieur du tableau electrique pour repérer tout élément métallique en contact avec les parties actives. Assurez-vous qu’aucun brin de cuivre ne dépasse des bornes. Ces détails apparemment mineurs peuvent provoquer des courts-circuits aux conséquences dramatiques.
Tests progressifs de mise sous tension
Remettez d’abord l’interrupteur différentiel de la rangée concernée en position fermée, tout en laissant le nouveau disjoncteur divisionnaire ouvert. Si l’interrupteur différentiel déclenche immédiatement, un défaut d’isolement existe quelque part dans le tableau. Identifiez et corrigez le problème avant de poursuivre.

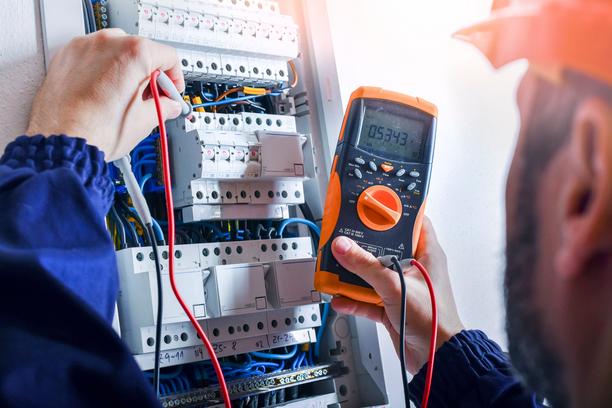

Si la rangée reste stable, fermez progressivement le disjoncteur divisionnaire nouvellement installé. Testez ensuite le circuit en branchant un appareil simple. Vérifiez la présence de tension avec un multimètre et contrôlez le bon fonctionnement du disjoncteur en simulant une surcharge. Cette approche méthodique garantit que votre installation répond correctement aux situations normales et anormales.
Quand faire impérativement appel à un électricien qualifié
Certaines situations dépassent clairement le cadre d’une intervention personnelle, même pour un bricoleur averti. La complexité technique, les risques encourus et les exigences réglementaires imposent alors le recours à un professionnel qualifié. Cette décision responsable garantit votre sécurité et la conformité durable de votre installation electrique maison.
Les électriciens du réseau Plus que pro disposent des compétences techniques, des équipements de mesure professionnels et de la connaissance actualisée des normes. Leur intervention apporte une garantie décennale sur les travaux réalisés, une couverture assurantielle en cas de sinistre, et surtout la certitude d’une installation parfaitement sécurisée.
Modifications substantielles nécessitant une attestation Consuel
Toute modification importante de votre installation electrique, comme l’ajout d’un tableau divisionnaire, une augmentation de puissance ou une rénovation complète, impose une attestation Consuel. Ce document officiel certifie la conformité de votre installation aux normes en vigueur. Seul un professionnel qualifié peut réaliser ces travaux et obtenir cette attestation.
L’attestation Consuel devient obligatoire pour raccorder votre installation au réseau de distribution, pour vendre votre bien immobilier, ou pour bénéficier de la couverture complète de votre assurance habitation. Sans ce document, vous vous exposez à des refus de prise en charge en cas de sinistre électrique.
Situations à risque nécessitant un diagnostic professionnel
Lorsque vous identifiez des installations anciennes avec des conducteurs en tissu, l’absence de fil de terre, ou des tableaux électriques équipés de fusibles à broche, l’intervention d’un électricien devient indispensable. Ces configurations datées ne répondent plus aux standards actuels de sécurité et nécessitent souvent une rénovation complète.
De même, si vous constatez des déclenchements fréquents, des échauffements anormaux, des traces de brûlure sur les appareillages ou une odeur de plastique brûlé, n’intervenez jamais vous-même. Ces symptômes révèlent des défauts graves qui requièrent un diagnostic professionnel approfondi et des mesures correctives immédiates pour prévenir un incendie.
Bénéficier de l’accompagnement et du savoir-faire professionnel
Au-delà des obligations réglementaires, faire appel à un électricien qualifié vous apporte un accompagnement personnalisé. Le professionnel analyse vos besoins réels, dimensionne correctement votre installation, et vous conseille sur les évolutions futures. Cette vision globale optimise votre investissement et anticipe vos besoins à moyen terme.
Les professionnels référencés sur Plus que pro vous garantissent transparence tarifaire, respect des délais et satisfaction client. Les avis contrôlés vous permettent de choisir en toute confiance un électricien dont le savoir-faire et le sérieux sont reconnus. Cette démarche vous assure une prestation de qualité et une relation de confiance durable pour tous vos projets électriques.
