L’installation électrique triphasée offre une puissance importante pour alimenter simultanément plusieurs appareils énergivores. Elle nécessite toutefois une répartition équilibrée des charges sur les trois phases pour éviter les déclenchements intempestifs. Un déséquilibre mal géré peut provoquer des surtensions, user prématurément le matériel et entraîner des disjonctions fréquentes. Comprendre les principes de l’équilibrage des phases permet de sécuriser votre installation et d’optimiser votre abonnement électrique.
Comprendre les fondamentaux de l’installation électrique triphasée
Une installation électrique triphasée repose sur la distribution de trois conducteurs actifs appelés phases, accompagnés d’un conducteur neutre et d’un conducteur de protection. Chaque phase délivre une tension de 230 V par rapport au neutre. La tension entre deux phases atteint 400 V, ce qui permet d’alimenter des équipements industriels ou des appareils domestiques puissants. Cette configuration convient particulièrement aux maisons de grande surface avec chauffage électrique, climatisation et multiples équipements simultanés.
Demandez gratuitement votre devis
La puissance totale disponible se divise entre les trois phases de manière théorique. Un abonnement de 12 kVA en installation triphase offre environ 4 kVA par phase, soit 17 ampères maximum par conducteur. Cette répartition théorique doit se traduire dans l’organisation pratique du tableau électrique pour garantir stabilité et sécurité. Les professionnels qualifiés maîtrisent ces calculs et assurent une distribution optimale adaptée aux besoins réels du logement.
Rôle des dispositifs de protection dans le tableau électrique
Le disjoncteur de branchement triphase constitue la première protection de votre installation électrique. Il surveille l’intensité sur chaque phase et déclenche en cas de surcharge ou de court-circuit. Sa sensibilité dépend de la puissance souscrite auprès du fournisseur d’électricité. Un réglage inadapté provoque des déclenchements fréquents sans raison apparente.
Les interrupteurs différentiels protègent les personnes contre les fuites de courant vers la terre. Ils complètent les disjoncteurs divisionnaires qui sécurisent chaque circuit individuellement. L’association de ces dispositifs garantit une protection efficace sur l’ensemble de l’installation électrique triphasée. Les professionnels dimensionnent ces équipements selon les normes en vigueur et les caractéristiques spécifiques de chaque habitat.
Différences entre installation monophase et triphase
Une installation monophase dispose d’une seule phase et d’un neutre, offrant une puissance maximale généralement limitée à 12 kVA. L’installation électrique triphase permet de monter jusqu’à 36 kVA, voire davantage pour certaines applications. Le passage du monophase au triphase nécessite une modification complète du branchement et du tableau électrique.
Le choix entre ces deux configurations dépend de la puissance totale requise et de la nature des équipements. Les professionnels recommandent le triphase lorsque plusieurs appareils énergivores fonctionnent simultanément. Cette option implique toutefois des contraintes spécifiques d’équilibrage et de maintenance que seul un électricien qualifié peut gérer correctement.

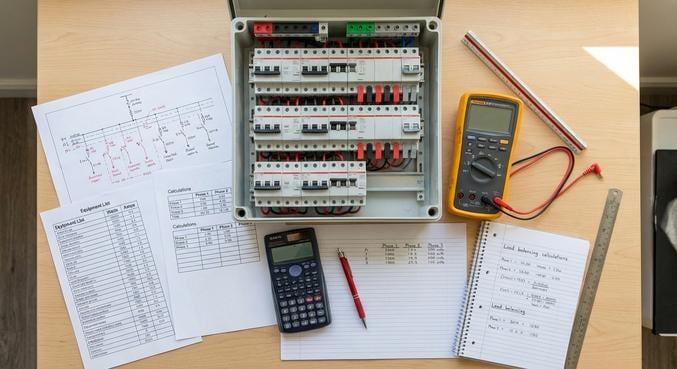

Méthode de calcul pour équilibrer les phases du tableau électrique
L’équilibrage des phases commence par un inventaire exhaustif des charges électriques de votre habitation. Il est important de lister tous les circuits : chauffage électrique, plaques de cuisson, four, ballon d’eau chaude, climatisation, prises de courant et éclairage. Chaque appareil possède une puissance nominale exprimée en watts qu’il convient de convertir en ampères pour faciliter la répartition. Cette étape préliminaire conditionne la qualité de l’ensemble du travail d’équilibrage.
La conversion des watts en ampères s’effectue par une formule simple : intensité égale puissance divisée par tension. Pour un appareil de 3000 W alimenté en monophasé sous 230 V, l’intensité atteint environ 13 ampères. Cette valeur permet de déterminer sur quelle phase du tableau électrique connecter l’appareil pour maintenir un équilibre satisfaisant. Les professionnels utilisent des tableaux de calcul spécifiques pour optimiser cette répartition selon les contraintes réelles de l’installation.
Identifier et classer les appareils énergivores
Les appareils de chauffage représentent généralement les charges les plus importantes d’une installation électrique triphasée. Un radiateur de 2000 W consomme environ 8,7 ampères par phase. Les plaques de cuisson atteignent fréquemment 7000 W, soit plus de 30 ampères si elles sont raccordées en monophasé. Le four électrique ajoute entre 2500 et 3500 W à cette consommation.
Le ballon d’eau chaude, la pompe à chaleur et la borne de recharge pour véhicule électrique constituent d’autres postes de consommation significatifs. Il est fréquent que ces équipements fonctionnent simultanément à certaines heures de la journée. L’équilibrage des phases vise précisément à répartir ces charges pour éviter qu’une seule phase supporte l’essentiel de la demande. Cette anticipation prévient les déclenchements intempestifs et prolonge la durée de vie du matériel électrique.
Répartir les charges pour viser l’homogénéité
L’objectif de l’équilibrage consiste à obtenir une consommation similaire sur chacune des trois phases. Dans l’idéal, la différence entre la phase la plus chargée et la moins chargée ne dépasse pas 20 % de la charge totale. Un déséquilibre plus important provoque une surtension sur le neutre et accélère l’usure des composants électroniques sensibles.
Pour atteindre cet équilibre, il convient de distribuer les gros consommateurs sur des phases différentes. Le chauffage de la zone jour sur la phase 1, celui de la zone nuit sur la phase 2, les plaques de cuisson sur la phase 3. Les circuits d’éclairage et de prises complètent ensuite chaque phase pour affiner la répartition. Les professionnels qualifiés disposent d’outils de mesure permettant de vérifier concrètement l’équilibre obtenu après installation.
Tenir compte des modes de fonctionnement simultanés
Certains appareils fonctionnent rarement en même temps, ce qui autorise une certaine souplesse dans la répartition. Le lave-linge et le sèche-linge peuvent partager la même phase si leur utilisation est décalée. À l’inverse, le chauffage et les plaques de cuisson opèrent souvent simultanément en soirée, ce qui impose de les séparer sur des phases distinctes.
Cette approche dynamique de l’équilibrage nécessite une connaissance fine des habitudes d’utilisation. Les professionnels recommandent de simuler les scénarios de consommation maximale pour vérifier la robustesse de la répartition choisie. Un tableau bien équilibré tolère des variations ponctuelles sans déclencher, tout en maintenant une répartition homogène sur la durée. Cette méthode garantit confort d’utilisation et sécurité optimale pour l’ensemble de l’installation électrique.

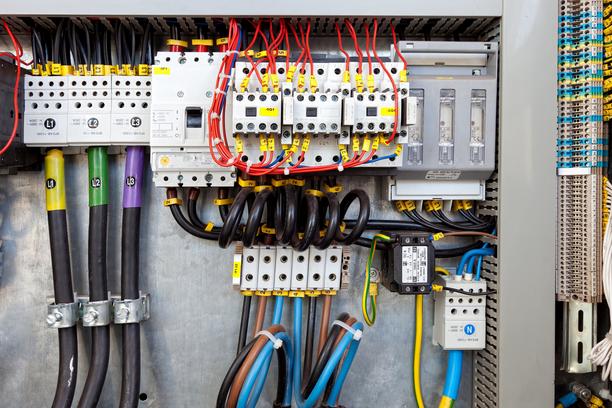

Organisation du tableau électrique triphasé et bonnes pratiques
L’agencement physique du tableau électrique conditionne sa lisibilité et sa maintenabilité. Il est important de regrouper les circuits par fonction et par phase pour faciliter les interventions futures. Le positionnement des dispositifs de protection suit une logique précise : disjoncteur de branchement en tête, puis interrupteurs différentiels, enfin disjoncteurs divisionnaires. Cette organisation claire prévient les erreurs et simplifie le dépannage en cas de problème.
Les peignes de raccordement triphasés distribuent l’alimentation vers les rangées d’appareillages modulaires. Leur installation requiert une attention particulière pour respecter l’ordre des phases et éviter tout risque de court-circuit. Le repérage des circuits au moyen d’étiquettes normalisées constitue une obligation réglementaire. Il garantit que tout intervenant puisse identifier rapidement chaque circuit sans ambiguïté. Les professionnels qualifiés accordent un soin particulier à cette étape souvent négligée.
Placement et raccordement des dispositifs de protection
Le disjoncteur de branchement se positionne en partie haute du tableau, accessible et clairement identifié. Les bornes de raccordement doivent être serrées au couple recommandé par le fabricant. Un serrage insuffisant provoque des échauffements dangereux, un serrage excessif endommage les connexions.
Les interrupteurs différentiels se répartissent sur plusieurs rangées pour séparer les circuits sensibles. Il est fréquent d’installer un différentiel 40 A type A pour les plaques de cuisson et le lave-linge, et des différentiels 40 A type AC pour les autres usages. Cette configuration répond aux exigences de la norme NF C 15-100 et optimise la sélectivité en cas de défaut.
Importance du schéma unifilaire et du repérage
Le schéma unifilaire représente l’architecture complète de l’installation électrique triphasée. Il indique la puissance de chaque circuit, le calibre des protections et la section des conducteurs. Ce document obligatoire accompagne toute installation neuve ou rénovée. Il facilite les contrôles de conformité et sert de référence lors des dépannages.
Le repérage physique des circuits dans le tableau électrique reprend les indications du schéma unifilaire. Chaque disjoncteur porte une étiquette mentionnant le local et l’usage : « cuisine plaques », « chambre 1 chauffage », « garage prises ». Cette traçabilité améliore la sécurité et réduit considérablement le temps d’intervention. Les professionnels utilisent des étiqueteuses professionnelles garantissant une lisibilité durable dans le temps.
Qualité du câblage et respect des sections de conducteurs
La section des conducteurs se détermine en fonction de l’intensité maximale du circuit et de sa longueur. Un circuit de chauffage de 4500 W nécessite du fil de 2,5 mm² sur une distance inférieure à 25 mètres. Au-delà, il convient d’augmenter la section à 4 mm² pour limiter les chutes de tension. Ces règles garantissent sécurité et performance énergétique.
Le passage des câbles dans le tableau respecte un cheminement logique pour éviter les croisements inutiles. Les professionnels recommandent de séparer les circuits de puissance des circuits de commande. Cette approche limite les perturbations électromagnétiques et facilite les évolutions futures. Un câblage soigné témoigne de la qualité du travail réalisé et rassure sur la fiabilité de l’installation.
Demandez gratuitement votre devis
Cas particuliers : planchers chauffants et contacteurs jour-nuit
Les planchers chauffants électriques représentent des charges importantes et continues pendant la saison froide. Leur puissance totale atteint fréquemment plusieurs kilowatts répartis sur plusieurs zones. L’alimentation en triphasé permet de distribuer cette charge sur les trois phases pour maintenir l’équilibre. Chaque zone de plancher se raccorde idéalement sur une phase différente, avec son propre circuit de protection et son thermostat dédié.
Les contacteurs jour-nuit pilotent les appareils à forte consommation pendant les heures creuses. Ils sont équipés d’une bobine de commande alimentée par le signal du gestionnaire de réseau. Le raccordement de ces contacteurs dans une installation triphase nécessite une attention particulière pour éviter les bourdonnements parasites. Ces bruits proviennent souvent d’une alimentation inadéquate de la bobine ou d’un défaut de serrage des connexions.
Compatibilité des thermostats avec le triphasé
Les thermostats d’ambiance commandent les circuits de chauffage en coupant ou rétablissant l’alimentation. Dans une installation triphasée, il convient de vérifier la compatibilité du thermostat avec la tension de commande. Certains modèles fonctionnent uniquement en 230 V monophasé, d’autres acceptent des configurations triphasées. Cette vérification préalable évite des dysfonctionnements et des risques de détérioration du matériel.
Le câblage des thermostats respecte des codes couleur normalisés pour la commande et la puissance. Les professionnels qualifiés maîtrisent ces conventions et garantissent un raccordement conforme. Un thermostat mal câblé peut provoquer des déclenchements aléatoires ou une absence totale de régulation. La compétence d’un électricien assure un fonctionnement optimal et durable de l’ensemble du système de chauffage.
Éliminer les bourdonnements de contacteurs
Un contacteur qui bourdonne traduit généralement une alimentation insuffisante de sa bobine. La tension aux bornes de commande doit correspondre précisément aux spécifications du fabricant. Un écart de quelques volts suffit à provoquer des vibrations audibles et une usure prématurée du mécanisme.
Le serrage correct des vis de fixation du contacteur sur le rail DIN réduit également les vibrations. Les professionnels recommandent de vérifier le serrage des bornes de raccordement et l’état des contacts. Un contacteur défectueux doit être remplacé rapidement pour éviter tout risque d’échauffement. Ces interventions simples améliorent considérablement le confort acoustique et la fiabilité de l’installation électrique.
Pontages et commandes spécifiques
Les pontages entre disjoncteurs permettent de simplifier le câblage lorsque plusieurs circuits partagent la même protection différentielle. Ces connexions s’effectuent au moyen de peignes spécifiques ou de fils rigides de section adaptée. Il est important de respecter scrupuleusement l’ordre des phases pour maintenir l’équilibre global du tableau.
La commande centralisée de plusieurs circuits de chauffage s’effectue via des contacteurs tétrapolaires pilotés par un programmateur. Cette configuration autorise une gestion fine des plages horaires et des températures par zone. Les professionnels qualifiés dimensionnent ces équipements en fonction de la puissance totale commandée et de la configuration de l’installation électrique triphasée.
Identifier les seuils de déclenchement et agir en conséquence
Les déclenchements fréquents du disjoncteur de branchement signalent un problème de dimensionnement ou de répartition. Il convient d’abord de vérifier que l’abonnement souscrit correspond aux besoins réels. Un abonnement de 9 kVA en triphase offre 13 ampères par phase, ce qui peut s’avérer insuffisant pour une habitation équipée de chauffage électrique. L’observation des moments de déclenchement renseigne sur les circuits problématiques.
Un déséquilibre important entre les phases provoque également des déclenchements. Si une phase supporte 20 ampères pendant que les deux autres restent sous 8 ampères, le disjoncteur de branchement déclenche sur surcharge. Cette situation nécessite une révision complète de la répartition des charges plutôt qu’une augmentation de la puissance souscrite. Les professionnels qualifiés effectuent des mesures précises pour identifier l’origine du problème.
Différencier surcharge et déséquilibre
Une surcharge globale survient lorsque la puissance totale demandée dépasse l’abonnement souscrit. Dans ce cas, l’augmentation de la puissance souscrite constitue la solution appropriée. Le passage de 12 à 15 kVA offre une marge supplémentaire appréciable pour les installations comportant de nombreux équipements.
Un déséquilibre se caractérise par une consommation excessive sur une ou deux phases seulement. Il se résout par une meilleure répartition des circuits dans le tableau électrique triphase. Cette intervention ne nécessite pas de changer d’abonnement mais demande une reconfiguration du câblage. Les professionnels recommandent cette optimisation avant d’envisager une augmentation de puissance souscrite.
Quand augmenter la puissance de l’abonnement
L’augmentation de l’abonnement s’impose lorsque tous les circuits sont correctement équilibrés et que les déclenchements persistent. Cette situation concerne les habitations dont les besoins ont évolué : ajout d’une borne de recharge, installation d’une pompe à chaleur, extension de surface chauffée. Le passage à la puissance supérieure s’effectue auprès du fournisseur d’électricité moyennant un ajustement tarifaire.
Il est important de noter que cette démarche n’exonère pas d’une vérification de la conformité de l’installation. Les câbles, protections et tableau électrique doivent supporter la nouvelle puissance souscrite. Un électricien qualifié évalue la capacité de l’installation existante et propose les mises à niveau nécessaires. Cette approche garantit sécurité et pérennité de votre installation électrique triphasée.
Corriger les défauts d’installation avant toute modification
Avant d’augmenter la puissance souscrite, il convient de vérifier l’état général de l’installation électrique. Des connexions desserrées, des protections sous-dimensionnées ou un câblage inadapté provoquent des déclenchements indépendamment de l’équilibrage. Ces défauts doivent être corrigés prioritairement pour rétablir un fonctionnement normal.
La mise en conformité d’une installation ancienne améliore considérablement sa stabilité. Les professionnels qualifiés identifient rapidement les points faibles et proposent des solutions adaptées. Cette démarche préventive évite des pannes coûteuses et assure votre tranquillité d’esprit. Faire appel à un électricien compétent garantit un diagnostic précis et des travaux réalisés dans les règles de l’art pour votre satisfaction à long terme.
