L’installation de panneaux solaires photovoltaïques nécessite un raccordement électrique conforme aux normes en vigueur. La norme NF C 15-100 encadre strictement ces interventions pour garantir la sécurité des personnes et des biens. Un raccordement mal réalisé expose à des risques d’incendie, d’électrocution et d’invalidation des garanties. Comprendre les exigences techniques permet d’aborder sereinement ce type de projet et de faire les bons choix.
Les obligations normatives pour le raccordement de panneaux solaires
La norme NF C 15-100 impose des règles précises pour le raccordement des panneaux solaires au tableau électrique. Cette réglementation définit les sections de câbles, les dispositifs de protection et les conditions de mise en œuvre. Toute installation photovoltaïque domestique doit respecter ces prescriptions pour obtenir l’attestation de conformité Consuel. Sans ce document, le raccordement au réseau public d’électricité reste impossible.
Demandez gratuitement votre devis
Les installations photovoltaïques modifient profondément l’architecture électrique du logement. L’électricité produite doit être injectée de manière sécurisée dans le circuit domestique ou vers le réseau Enedis. Cette double fonction nécessite des équipements spécifiques et un dimensionnement adapté. Les professionnels qualifiés maîtrisent ces contraintes techniques pour garantir une installation conforme.
Le rôle du différentiel dans la protection de l’installation
Le dispositif différentiel détecte les fuites de courant vers la terre et coupe automatiquement l’alimentation. Dans une installation solaire, il protège contre les défauts d’isolement des panneaux photovoltaïques et des câbles. La norme impose généralement un interrupteur différentiel de type A ou B selon le type d’onduleur utilisé. Cette protection constitue le premier rempart contre les risques d’électrocution.
Les onduleurs modernes injectent du courant alternatif avec des composantes continues résiduelles. Un différentiel de type AC standard ne détecte pas ces fuites spécifiques. Le choix du dispositif de protection dépend donc directement des caractéristiques de l’onduleur. Cette compatibilité technique garantit une détection fiable des défauts électriques tout au long de la vie de l’installation.
Le disjoncteur de protection : dimensionnement et fonction
Le disjoncteur protège les câbles contre les surcharges et les courts-circuits. Son calibre doit correspondre à la section des conducteurs et à la puissance maximale de l’installation solaire. Pour un kit solaire de 3 kWc, un disjoncteur de 16 A sur une ligne en 2,5 mm² convient généralement. Ce dimensionnement respecte les règles de coordination entre protection et conducteurs.
La fonction du disjoncteur dépasse la simple protection contre les surintensités. Il permet également de consigner l’installation pour toute intervention de maintenance. Cette possibilité de coupure sécurisée facilite les opérations d’entretien et de dépannage. Les professionnels recommandent l’installation d’un disjoncteur facilement accessible depuis le tableau électrique principal.
Schéma de principe d’un raccordement conforme au tableau électrique
Un raccordement photovoltaïque conforme s’articule autour de plusieurs éléments indispensables. L’onduleur convertit le courant continu des panneaux en courant alternatif compatible avec le réseau domestique. Ce boîtier se raccorde au tableau électrique via une ligne dédiée protégée par son propre disjoncteur. La mise à la terre de l’ensemble garantit la sécurité en cas de défaut d’isolement.
Le cheminement des câbles depuis les panneaux solaires jusqu’au tableau suit des règles strictes. Les conducteurs doivent circuler dans des gaines ICTA ou des chemins de câbles adaptés. La séparation entre circuits courant continu et courant alternatif évite les interférences électriques. Cette organisation méthodique facilite également les interventions futures sur l’installation électrique.
La liaison entre onduleur et tableau électrique
L’onduleur se positionne généralement au plus près du tableau électrique pour limiter les pertes en ligne. La liaison utilise des câbles de section adaptée à la puissance transitée et à la longueur du trajet. Pour une installation de 3 kWc avec un parcours de 10 mètres, une section de 2,5 mm² reste couramment utilisée. Ce dimensionnement garantit une chute de tension inférieure aux 3 % réglementaires.
Les bornes de raccordement de l’onduleur respectent un code couleur normalisé. Le conducteur de phase, de neutre et de terre doivent être correctement identifiés et raccordés. Une inversion ou un mauvais serrage des connexions génère des dysfonctionnements ou des échauffements dangereux. Les électriciens qualifiés vérifient systématiquement la continuité et l’isolement avant la mise sous tension.
L’intégration au tableau électrique principal
L’arrivée de l’installation solaire au tableau électrique nécessite un circuit dédié clairement identifié. Ce départ spécifique comporte son propre disjoncteur de protection et son différentiel associé. L’étiquetage du circuit facilite les interventions et le repérage en cas de maintenance. Cette organisation claire respecte les exigences de la norme NF C 15-100 concernant la répartition des circuits.
Dans certaines configurations, un tableau secondaire dédié à la production photovoltaïque simplifie l’installation. Ce coffret regroupe les protections et les dispositifs de comptage liés aux panneaux solaires. Le raccordement entre tableau principal et secondaire s’effectue via une liaison protégée dimensionnée selon la puissance totale. Cette solution modulaire offre davantage de souplesse pour les évolutions futures.
Platine de répartition ou bornier dédié : quelle solution choisir
Le raccordement des panneaux solaires au tableau électrique peut s’effectuer selon différentes configurations techniques. La platine de répartition permet de distribuer l’électricité produite vers plusieurs circuits. Le bornier dédié concentre les connexions sur un point unique facilement accessible. Chaque solution présente des avantages selon la configuration de l’installation électrique existante.
La norme NF C 15-100 n’impose pas une méthode spécifique mais exige certaines caractéristiques. Les connexions doivent être réalisées dans des enveloppes protégées d’indice IP adapté. Le serrage des bornes doit garantir une continuité électrique durable sans risque de desserrage. Ces prescriptions s’appliquent quelle que soit la technique de raccordement retenue.
Les avantages de la platine de répartition
La platine de répartition offre une distribution organisée des circuits dans le tableau électrique. Elle permet de regrouper les départs liés à la production solaire de manière claire et accessible. Cette solution facilite le repérage visuel et simplifie les opérations de maintenance. Les professionnels privilégient cette approche pour les installations comportant plusieurs sources de production.
L’installation d’une platine nécessite néanmoins un espace suffisant dans le coffret électrique. Les tableaux anciens ou déjà saturés peuvent ne pas offrir la place requise. Dans ce cas, l’ajout d’un tableau secondaire devient la solution la plus adaptée. Cette extension respecte les règles de raccordement entre coffrets et maintient un niveau de protection optimal.

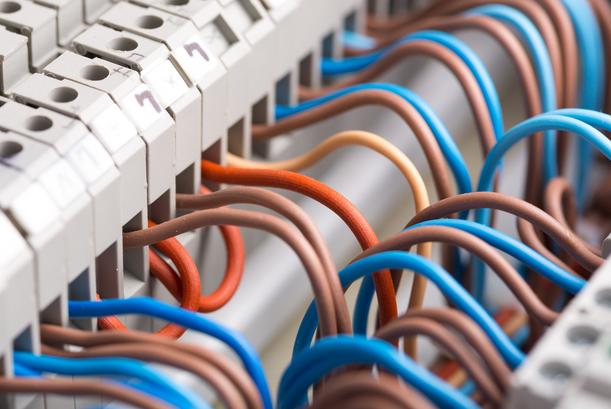

Le bornier dédié pour les installations simples
Le bornier dédié constitue une solution économique pour les installations photovoltaïques de faible puissance. Il regroupe les connexions d’arrivée et de départ sur un support compact. Cette technique convient particulièrement aux kits solaires plug and play de moins de 3 kWc. Le raccordement reste simple et l’encombrement dans le tableau reste limité.
Les borniers doivent cependant offrir une section suffisante pour le courant transité. Un dimensionnement insuffisant provoque des échauffements et des risques d’incendie. Les borniers à vis ou à connexion automatique garantissent un serrage fiable dans le temps. Cette fiabilité mécanique constitue un critère déterminant pour la sécurité de l’installation électrique.
Demandez gratuitement votre devis
Consuel et assurance : les démarches obligatoires
L’attestation de conformité Consuel valide le respect de la norme NF C 15-100 pour toute installation photovoltaïque. Ce document administratif conditionne le raccordement au réseau public d’électricité géré par Enedis. Sans cette attestation, l’injection d’électricité reste impossible et le contrat de rachat ne peut être activé. Les professionnels qualifiés connaissent parfaitement cette procédure et accompagnent leurs clients dans les démarches.
L’assurance habitation doit également être informée de l’installation de panneaux solaires sur le toit. Cette modification du bâti peut nécessiter un ajustement des garanties souscrites. Certains assureurs exigent une attestation prouvant la conformité de l’installation électrique. Cette transparence garantit une couverture effective en cas de sinistre lié aux équipements photovoltaïques.
La procédure de validation Consuel
Le dossier Consuel comprend plusieurs documents techniques décrivant l’installation réalisée. L’attestation sur l’honneur de conformité engage la responsabilité du déclarant. Les schémas électriques et les caractéristiques des équipements installés doivent figurer au dossier. Cette documentation permet aux organismes de contrôle de vérifier la cohérence de l’installation avec les normes.
Le délai d’obtention de l’attestation varie généralement entre quelques jours et deux semaines. Certaines installations font l’objet d’une visite de contrôle sur site. Cette inspection vérifie physiquement la conformité des équipements et des raccordements. Les électriciens qualifiés RGE maîtrisent ces exigences et préparent des dossiers complets pour accélérer la validation.
L’information de votre assureur
La déclaration à l’assurance habitation s’effectue dès l’installation des panneaux solaires. Cette démarche permet d’évaluer les risques supplémentaires liés à la production d’électricité. Les garanties responsabilité civile et dommages aux biens peuvent nécessiter un ajustement. Cette mise à jour contractuelle protège efficacement contre les conséquences financières d’un sinistre.
Certains contrats d’assurance incluent déjà la couverture des installations solaires sans surcoût. D’autres compagnies proposent des extensions spécifiques pour les équipements photovoltaïques. La comparaison des offres permet d’identifier la solution la plus adaptée à votre situation. Les professionnels du secteur peuvent orienter vers des assureurs spécialisés dans les énergies renouvelables.
Pourquoi faire appel à un électricien qualifié RGE
La qualification RGE reconnu garant environnement atteste des compétences techniques en matière d’énergies renouvelables. Les électriciens titulaires de cette certification maîtrisent les spécificités du raccordement photovoltaïque. Leur formation actualisée garantit le respect des évolutions normatives et des bonnes pratiques. Cette qualification constitue également une condition pour bénéficier des aides financières publiques.
L’intervention d’un professionnel qualifié sécurise juridiquement votre projet d’installation solaire. Sa responsabilité civile professionnelle couvre les éventuels dommages liés aux travaux réalisés. Les garanties décennale et biennale protègent durablement contre les malfaçons. Cette protection contractuelle offre une sérénité impossible à obtenir avec une installation réalisée soi-même.
Les compétences techniques indispensables
Le raccordement de panneaux solaires nécessite des connaissances en électricité générale et en photovoltaïque. La coordination entre onduleur, protections et réseau domestique exige une vision globale de l’installation. Les professionnels qualifiés maîtrisent également les aspects réglementaires liés au Consuel et à Enedis. Cette polyvalence technique garantit une mise en service rapide et conforme.
Les outils de diagnostic permettent de vérifier l’isolement, la continuité et la résistance de terre. Ces mesures obligatoires valident la sécurité de l’installation avant sa mise sous tension. Les électriciens disposent des appareils calibrés et des habilitations nécessaires. Cette rigueur méthodologique prévient les dysfonctionnements et les risques électriques.
Les garanties pour votre installation
Les travaux réalisés par un électricien qualifié bénéficient de garanties légales protectrices. La garantie décennale couvre les dommages compromettant la solidité ou la conformité de l’installation. La garantie de parfait achèvement oblige le professionnel à corriger les désordres signalés dans l’année. Ces protections contractuelles sécurisent votre investissement sur le long terme.
Le suivi post-installation fait partie des services proposés par les professionnels qualifiés. Ils assurent la maintenance préventive et interviennent rapidement en cas de panne. Cette disponibilité garantit la continuité de la production d’électricité solaire. La relation de confiance établie avec un professionnel de qualité facilite également les évolutions futures de votre installation photovoltaïque.
