Motoriser un volet roulant manuel représente une amélioration concrète du confort quotidien, à condition de sélectionner un moteur parfaitement compatible avec l’installation existante. Cette modernisation technique nécessite de comprendre trois critères déterminants : le type d’axe d’enroulement, la puissance adaptée au poids du tablier, et le mode de commande souhaité (filaire, radio ou connecté). Bien menée, cette transformation garantit satisfaction et tranquillité pour de nombreuses années, tout en préservant la sécurité du mécanisme. Plus que pro vous accompagne dans cette démarche en démystifiant les aspects techniques et en identifiant précisément les situations où l’intervention d’un motoriste qualifié devient la meilleure garantie de réussite.
Identifier le type d’axe et de tube d’enroulement
La première étape de tout projet de motorisation volet roulant consiste à identifier le type d’axe existant dans le coffre du volet. Cette caractéristique détermine directement la compatibilité du moteur tubulaire que vous pourrez installer. Les axes les plus courants sont l’octogonal, le ZF64 et le rond lisse, chacun nécessitant une roue ou une couronne d’adaptation spécifique. Une erreur d’identification entraîne systématiquement un retour produit et un retard dans votre projet.
Demandez gratuitement votre devis
Le diamètre du tube d’enroulement constitue le deuxième paramètre technique incontournable. Les dimensions standards varient entre 40 mm et 78 mm, avec des diamètres intermédiaires selon les fabricants. Un moteur volet roulant doit correspondre exactement au diamètre intérieur du tube pour assurer un entraînement optimal du tablier. La mesure s’effectue simplement avec un mètre ruban après démontage des flasques latéraux du coffre.
Les différents types d’axes disponibles
L’axe octogonal représente le standard le plus répandu dans les installations résidentielles. Sa forme à huit pans permet une transmission efficace du couple moteur sans glissement. Les fabricants comme Somfy ou Nice proposent des roues d’adaptation compatibles avec ce type d’axe, facilitant grandement l’installation d’un kit motorisation volet.
L’axe ZF64, utilisé principalement par certains fabricants allemands, nécessite des couronnes d’adaptation spécifiques. Ce format se retrouve fréquemment dans les coffres de volets roulants intégrés à la construction. Les axes ronds lisses, moins courants aujourd’hui, équipent surtout les installations anciennes et requièrent parfois le remplacement complet du tube d’enroulement.
Comment mesurer précisément son installation
Pour mesurer correctement votre installation, commencez par ouvrir le coffre du volet roulant en retirant le caisson de visite. Identifiez la forme de l’axe en observant son extrémité, puis mesurez le diamètre intérieur du tube avec précision. Notez également la longueur du tube, car certains moteurs nécessitent un espace minimum d’insertion.
Photographiez l’ensemble du mécanisme, y compris les supports et la platine de fixation existante. Ces informations permettront au professionnel qualifié de valider la compatibilité du moteur avant achat. Si vous constatez des traces d’usure importantes sur les guides ou le tablier, signalez-le lors de votre consultation.
Calculer la puissance et le couple moteur nécessaires
Le choix du couple moteur approprié conditionne directement la durabilité et le bon fonctionnement de votre motorisation volet roulant. Un moteur sous-dimensionné fatigue prématurément et provoque des arrêts intempestifs. À l’inverse, un moteur trop puissant génère des contraintes excessives sur le mécanisme d’enroulement. La formule de base consiste à multiplier le poids du tablier par sa hauteur pour obtenir une indication du couple nécessaire, exprimé en newton-mètres.
Les fabricants proposent généralement des moteurs volet roulant avec des couples de 6, 10, 20, 30 ou 50 Nm. Pour une fenetre standard avec un tablier PVC ou aluminium de dimensions courantes, un moteur de 10 à 20 Nm convient dans la majorité des situations. Les volets roulants de grande dimension ou équipés de lames renforcées nécessitent des puissances supérieures, parfois jusqu’à 50 Nm pour les installations industrielles.
Les critères de calcul du poids du tablier
Le poids du tablier dépend de trois facteurs principaux : le matériau des lames, la surface totale et l’épaisseur du profil. Les lames PVC pèsent environ 4 à 5 kg par mètre carré, tandis que l’aluminium atteint 6 à 8 kg par mètre carré. Les tabliers en bois massif ou les modèles isolants renforcés peuvent dépasser 10 kg par mètre carré.
Pour calculer précisément, mesurez la largeur et la hauteur du tablier en mètres, puis multipliez ces dimensions pour obtenir la surface. Appliquez ensuite le poids au mètre carré correspondant à votre matériau. Cette donnée permet de sélectionner le moteur adapté dans les catalogues produit des fabricants.
Les conséquences d’un mauvais dimensionnement
Un moteur sous-dimensionné se manifeste par des ralentissements en fin de course, des bruits anormaux ou des déclenchements thermiques de protection. Le mécanisme force excessivement, réduisant la durée de vie du moteur tubulaire et risquant d’endommager les supports. Le remplacement moteur devient alors nécessaire bien avant la durée de vie normale de 10 à 15 ans.
Un moteur surdimensionné provoque des contraintes mécaniques excessives sur les attaches du tablier et les coulisses latérales. Les démarrages brusques usent prématurément les lames et augmentent les risques de déraillement. L’intervention d’un professionnel qualifié pour le calcul du couple devient alors particulièrement recommandée dans les configurations atypiques.
Comprendre les systèmes de commande disponibles
Les solutions de commande pour motorisation volet roulant se déclinent en trois catégories principales : filaire, radio et connectée. Le choix dépend de vos contraintes d’installation électrique, de votre budget et de vos attentes en termes de confort. Chaque système présente des avantages spécifiques selon votre configuration de logement et vos habitudes d’utilisation.
La motorisation filaire nécessite un interrupteur mural relié physiquement au moteur par un câble électrique. Cette solution économique convient parfaitement aux installations neuves ou lorsqu’un conduit électrique est déjà disponible. Le moteur filaire garantit une fiabilité maximale sans risque d’interférence ou de perte de signal.
La motorisation radio et ses avantages
La motorisation radio fonctionne avec une telecommande sans fil qui communique avec le récepteur intégré au moteur. Ce système élimine les contraintes de câblage et permet de commander plusieurs volets roulants depuis un seul point de commande. Les protocoles radio modernes comme ceux développés par Somfy ou Nice offrent une portée importante et une sécurité de transmission fiable.

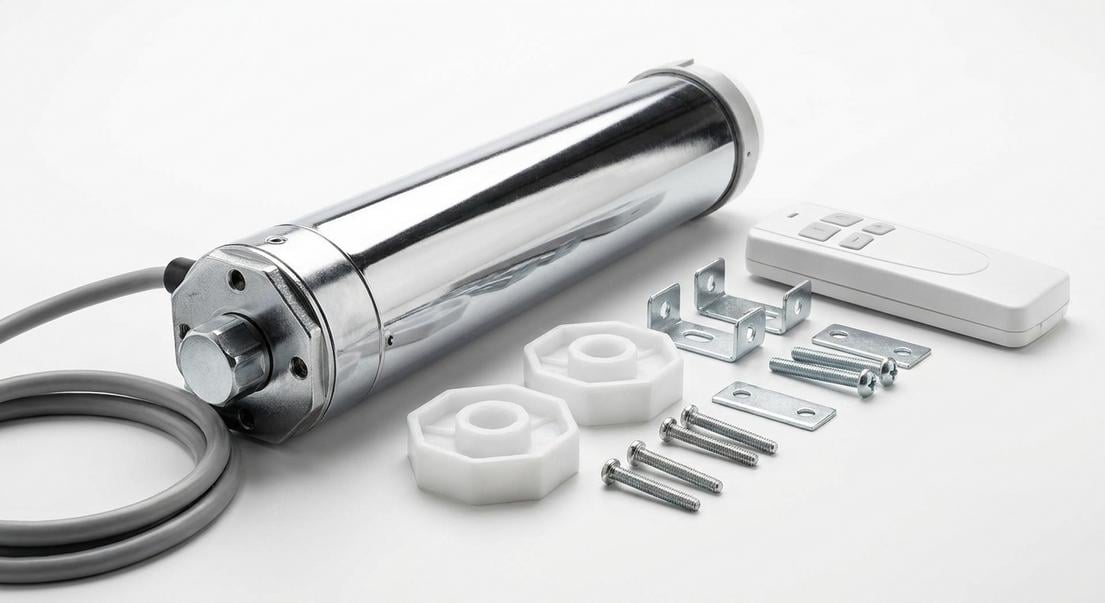

L’installation d’un moteur radio simplifie considérablement les travaux, notamment en rénovation où le passage de câbles s’avère parfois complexe. Les kits motorisation incluent généralement une télécommande et peuvent être complétés par des points de commande muraux à pile. Le prix d’un kit remplacement avec commande radio reste accessible, avec une livraison rapide chez la plupart des distributeurs.
Les solutions connectées et domotiques
La motorisation connectée intègre les volets roulants dans un système domotique complet. Cette technologie permet la programmation horaire, le pilotage à distance via smartphone et l’intégration avec les assistants vocaux. Les protocoles compatibles incluent le Wi-Fi, le Z-Wave ou les systèmes propriétaires des grands fabricants.
Ces solutions apportent un confort supplémentaire en automatisant les ouvertures et fermetures selon vos habitudes. La connexion avec des capteurs météo permet également de protéger automatiquement les volets en cas de vent fort. L’installation d’une motorisation connectée nécessite toutefois des compétences en paramétrage et en configuration réseau, justifiant l’accompagnement d’un professionnel qualifié.
Vérifier la compatibilité des supports et platines

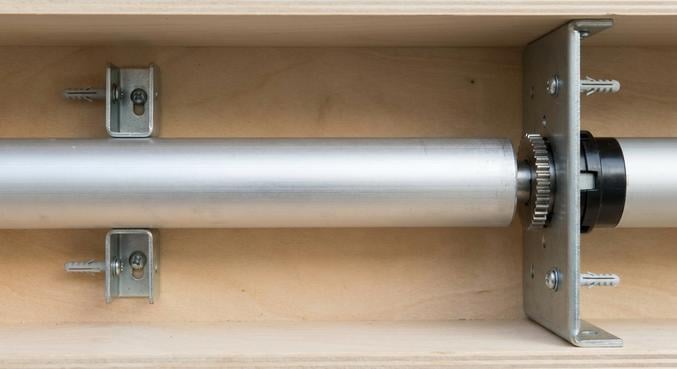

Les supports et la platine de fixation constituent les éléments de liaison entre le moteur et la structure du coffre volet. Leur compatibilité mécanique garantit la stabilité de l’installation et prévient les vibrations ou les désalignements. Les supports se fixent de chaque côté du tube d’enroulement et maintiennent l’axe parfaitement horizontal, condition indispensable au bon fonctionnement du mécanisme.
La platine côté moteur diffère du support opposé car elle doit accueillir la couronne d’entraînement et la tête du moteur tubulaire. Certains kits motorisation volet incluent ces éléments, tandis que d’autres nécessitent un achat séparé selon la configuration existante. La réutilisation des supports d’origine reste possible si leur état le permet et s’ils correspondent aux spécifications du nouveau moteur.
Les différents types de supports
Les supports à visser représentent la solution standard pour la majorité des installations. Ils se fixent directement sur les parois du coffre avec des vis adaptées au matériau. Les supports à encastrer s’intègrent dans des réservations prévues dans la maçonnerie, offrant un maintien particulièrement robuste pour les volets de grande dimension.
Les supports réglables permettent d’ajuster l’alignement horizontal après installation, facilitant la mise au point. Cette fonction s’avère précieuse lors du remplacement moteur sur une installation ancienne où les points de fixage peuvent présenter un léger désalignement. Les fabricants proposent généralement plusieurs modèles compatibles avec leurs gammes de moteurs volet roulant.
Les points de vigilance lors du montage
Le perçage du coffre pour la fixation des supports nécessite une précision millimétrique et le respect de l’horizontalité parfaite. Une déviation même minime provoque des frottements anormaux et accélère l’usure du tablier. L’utilisation d’un niveau à bulle et d’un gabarit de perçage permet de garantir un positionnement optimal.
Les points de fixation doivent offrir une résistance suffisante pour supporter le poids du tablier et les efforts dynamiques lors des manœuvres. Dans les coffres en PVC ou en matériaux composites, des renforts métalliques s’avèrent parfois nécessaires. Un professionnel qualifié évalue systématiquement la solidité du support avant installation pour prévenir tout risque de défaillance.
Demandez gratuitement votre devis
Réussir l’installation et le réglage des fins de course
L’installation d’un moteur volet roulant commence par la dépose du système manuel existant, généralement constitué d’une manivelle ou d’une sangle. Cette opération implique le démontage des attaches du tablier et le retrait du tube d’enroulement. Le nouveau moteur tubulaire s’insère ensuite dans le tube, avec sa couronne d’entraînement positionnée côté platine moteur.
Le raccordement électrique respecte un schéma précis selon le type de motorisation choisi. Un moteur filaire nécessite une alimentation 230V avec phase, neutre et terre, tandis qu’un moteur radio simplifie le câblage. Le respect des normes électriques garantit la sécurité de l’installation et prévient tout risque d’accident domestique.
Le réglage des butées haute et basse
Les fins de course déterminent les positions d’arrêt du tablier en position haute et basse. Ce réglage s’effectue selon la technologie du moteur : mécanique avec des vis de réglage accessibles, ou électronique via une procédure de programmation. Un réglage trop court limite l’ouverture utile, tandis qu’un réglage excessif risque d’endommager le mécanisme d’enroulement.
La position haute doit permettre l’enroulement complet du tablier sans forcer sur les attaches. La position basse assure la fermeture totale avec une légère compression des joints, garantissant l’étanchéité et l’isolation. Les moteurs modernes intègrent souvent une détection d’obstacle qui arrête automatiquement la course en cas de résistance anormale.
Les tests de bon fonctionnement
Après installation motorisation, effectuez plusieurs cycles complets de montée et descente pour vérifier la fluidité du mouvement. Observez l’alignement du tablier dans les coulisses latérales et écoutez attentivement les bruits de fonctionnement. Des frottements ou des à-coups révèlent généralement un problème de réglage ou d’alignement des supports.
Testez également la fonction d’arrêt d’urgence en activant la commande pendant le mouvement. Le moteur doit stopper immédiatement sans à-coup. Vérifiez que les fins de course se déclenchent correctement aux positions programmées. Ces contrôles garantissent la sécurité et le bon fonctionnement durable de votre installation.
Éviter les erreurs fréquentes de motorisation
Les erreurs d’installation représentent les principales causes de dysfonctionnement des motorisations de volets roulants. Le choix d’un couple moteur inadapté arrive en tête des problèmes rencontrés, suivi par les erreurs de perçage et les raccordements électriques non conformes. Ces situations provoquent des pannes précoces et nécessitent parfois le remplacement complet du système installé.
L’absence de prise en compte de l’état général du volet roulant constitue également une erreur fréquente. Motoriser un volet dont les lames sont endommagées ou les coulisses obstruées ne résout pas les problèmes de fonctionnement. Un diagnostic complet de l’installation existante s’impose avant tout projet de motorisation pour garantir un résultat satisfaisant.
Les problèmes liés au perçage du coffre
Un perçage mal positionné compromet définitivement la qualité de l’installation. Les trous trop rapprochés fragilisent la structure du coffre, tandis qu’un écartement excessif limite la stabilité du tube d’enroulement. Le perçage en biais provoque un désalignement mécanique impossible à corriger sans intervention lourde.
Les matériaux composites ou le PVC nécessitent des forets spécifiques et une vitesse de perçage adaptée pour éviter les fissures. L’absence de gabarit augmente considérablement les risques d’erreur de positionnement. Dans ces situations techniques, faire appel à un professionnel qualifié permet d’éviter des dégâts irréversibles sur le coffre.
Les erreurs de raccordement électrique
L’inversion de la phase et du neutre perturbe le fonctionnement de certains moteurs et annule parfois les garanties constructeur. L’absence de mise à la terre expose les utilisateurs à des risques d’électrocution en cas de défaut d’isolation. Les connexions mal serrées s’échauffent progressivement et peuvent provoquer des départs d’incendie.
Le respect des sections de câble préconisées par le fabricant garantit une alimentation électrique stable et sécurisée. Un câble sous-dimensionné limite la puissance disponible et provoque des chutes de tension. Ces installations non conformes relèvent de la responsabilité de l’installateur et peuvent être refusées lors d’un contrôle de conformité électrique.
Quand faire appel à un professionnel motoriste
L’intervention d’un professionnel qualifié devient indispensable dans plusieurs situations techniques spécifiques. Les installations nécessitant un perçage du coffre, une adaptation électrique complexe ou un réglage précis des fins de course bénéficient grandement du savoir-faire d’un motoriste. Cette approche garantit une installation conforme aux normes et préserve les garanties des équipements installés.
Les volets roulants de grande dimension, les configurations atypiques ou les systèmes connectés justifient également l’accompagnement d’un spécialiste. Son diagnostic préalable identifie les éventuelles contraintes techniques et propose la solution de motorisation la mieux adaptée. Le gain de temps et la tranquillité apportés compensent largement l’investissement dans une prestation professionnelle.
Les avantages d’une installation professionnelle
Un motoriste qualifié dispose des outils spécialisés et de l’expérience nécessaire pour traiter toutes les configurations. Il identifie immédiatement le type d’axe, calcule le couple moteur approprié et sélectionne les supports compatibles. Son intervention inclut généralement la fourniture du matériel, l’installation complète et le réglage optimal du système.
La garantie de l’installation couvre les éventuels dysfonctionnements liés à la pose, offrant une sécurité supplémentaire. Les professionnels bénéficient également de tarifs préférentiels auprès des fabricants comme Somfy ou Nice, permettant parfois de compenser partiellement le coût de la main-d’œuvre. La satisfaction client repose sur cette relation de confiance avec un artisan compétent.
Comment choisir le bon prestataire
Privilégiez les professionnels certifiés par les principaux fabricants de motorisation volet roulant. Ces qualifications attestent d’une formation technique actualisée et d’une connaissance approfondie des produits. Consultez les avis clients et demandez des références d’installations similaires pour évaluer la qualité du travail réalisé.
Demandez plusieurs devis détaillés mentionnant précisément les équipements proposés, leur prix et les modalités de livraison. Vérifiez que le professionnel dispose d’une assurance décennale couvrant les installations de motorisation. Cette protection garantit la prise en charge des éventuels sinistres pendant dix ans après l’intervention, renforçant la confiance dans la prestation choisie.
