Réaliser soi-même un raccordement d’évacuation simple devient accessible dès lors que vous comprenez les bases des raccords PVC et maîtrisez quelques principes techniques fondamentaux. Les grandes surfaces de bricolage proposent aujourd’hui l’ensemble des éléments nécessaires – coudes, manchons, réductions, siphons – pour mener à bien vos travaux d’évacuation des eaux usées en toute sérénité. La clé de votre réussite réside dans la vérification systématique des diamètres, le choix de raccords compatibles et l’utilisation de techniques d’assemblage garantissant une étanchéité durable. Cette approche pédagogique vous permettra d’intervenir en toute confiance sur des installations simples, tout en identifiant clairement les situations où la qualité de votre installation nécessitera l’intervention d’un professionnel qualifié.
Comprendre la différence entre alimentation et évacuation avant d’acheter vos raccords
La confusion entre les circuits d’alimentation et d’évacuation représente l’erreur la plus fréquente chez les bricoleurs débutants. L’alimentation concerne l’arrivée d’eau potable sous pression, tandis que l’évacuation évacue les eaux usées par simple gravité. Ces deux systèmes utilisent des matériaux, des diamètres et des techniques d’assemblage totalement différents. Comprendre cette distinction fondamentale vous évitera d’acheter des raccords inadaptés et de perdre du temps en magasin.
Les tubes d’évacuation fonctionnent sans pression et nécessitent des diamètres plus importants que l’alimentation. Le PVC évacuation reste le matériau standard dans les grandes surfaces de bricolage, reconnaissable à sa couleur grise ou blanche. Les raccords d’alimentation, en cuivre ou en multicouche, sont généralement chromés ou de couleur rouge et bleue pour l’eau chaude et froide. Cette différence visuelle constitue un premier repère pour orienter vos achats correctement.
Les techniques de fixation diffèrent également entre ces deux circuits. L’alimentation exige des raccords résistant à la pression, souvent à visser ou à sertir. L’évacuation utilise principalement le collage PVC ou l’emboîtement simple avec joints. Cette différence d’assemblage influence directement le choix de vos outils et de vos consommables pour garantir une installation fiable.
Les circuits d’évacuation : un fonctionnement par gravité
L’évacuation des eaux usées repose sur un principe simple : l’eau s’écoule naturellement vers le bas grâce à la gravité. Cette caractéristique impose des contraintes spécifiques sur la pente des tuyaux et le dimensionnement des raccords. Une pente minimale de 1 à 2 cm par mètre permet un écoulement régulier et évite les stagnations. Le respect de cette pente garantit également une auto-nettoyage naturel des canalisations.
Les diamètres des tubes PVC pour l’évacuation varient selon l’appareil raccordé. Un lavabo nécessite généralement un DN32 ou DN40, tandis qu’un lave-vaisselle se contente d’un DN40. Ces dimensions standardisées facilitent le choix des raccords compatibles en magasin. La compréhension de ces diamètres nominaux vous permet d’identifier rapidement les références adaptées à votre projet.
Pourquoi les raccords PVC dominent le marché de l’évacuation
Le PVC s’impose comme le matériau de référence pour les systèmes d’évacuation domestiques grâce à sa légèreté et sa facilité de mise en œuvre. Sa résistance chimique aux détergents et produits d’entretien garantit une durabilité importante. Les grandes surfaces proposent principalement des raccords PVC de marques comme Nicoll, qui offrent une compatibilité optimale entre les différents éléments.
Le PVC ne nécessite aucun outillage spécialisé pour la découpe et l’assemblage. Une simple scie à métaux suffit pour ajuster la longueur des tubes. Cette accessibilité technique rend les travaux d’évacuation réalisables pour les bricoleurs débutants, à condition de respecter les règles de base. La gamme de raccords disponibles couvre l’ensemble des configurations courantes rencontrées dans les habitations.

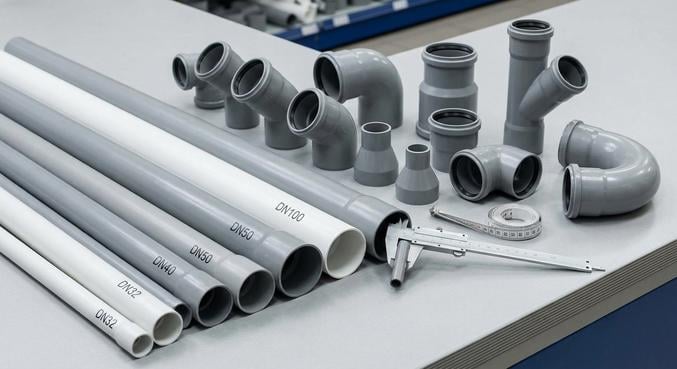

Les diamètres et raccords indispensables pour votre installation
Le choix du bon diamètre constitue la première étape technique de votre projet de raccordement. Les diamètres normalisés en plomberie d’évacuation permettent une compatibilité entre les différentes marques disponibles en grande surface. Les dimensions les plus courantes pour les particuliers sont le DN32, DN40, DN50 et DN100, exprimées en millimètres extérieurs. Chaque appareil sanitaire possède un diamètre d’évacuation recommandé qu’il convient de respecter.
La mesure précise de votre installation existante s’impose avant tout achat de raccords. Munissez-vous d’un pied à coulisse ou d’un mètre ruban pour relever le diamètre extérieur des tubes en place. Cette vérification simple vous évitera les retours en magasin et les incompatibilités. Les grandes surfaces proposent généralement des gabarits de mesure à l’entrée du rayon plomberie pour faciliter l’identification des diamètres.

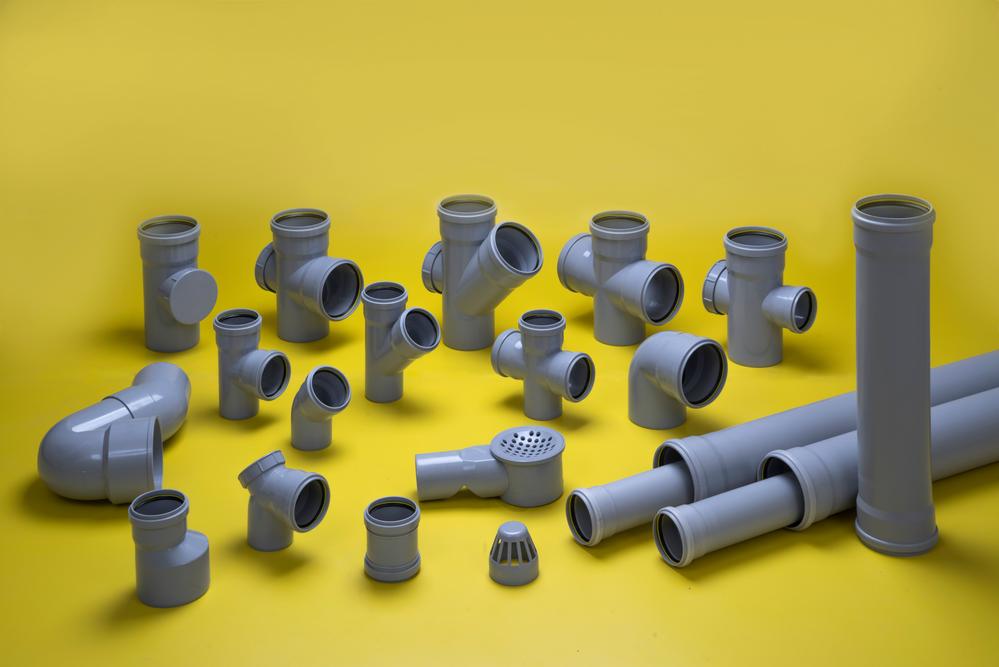

Les principaux types de raccords répondent à des besoins spécifiques dans votre installation. Voici les éléments de base que vous rencontrerez systématiquement en rayon :
- Le coude PVC à 45° ou 90° pour changer la direction de l’écoulement
- Le manchon pour prolonger une canalisation droite existante
- La réduction ou tampon réduction PVC pour adapter deux diamètres différents
- La culotte PVC pour créer un branchement en Y ou en T
- Le pied de biche PVC pour raccorder un appareil à la verticale
Chaque raccord remplit une fonction précise dans votre circuit d’évacuation. La culotte permet de raccorder plusieurs appareils sur une même colonne d’évacuation. Le pied de biche facilite le raccordement d’un lave-vaisselle en créant une courbe progressive. La compréhension du rôle de chaque élément vous aide à concevoir mentalement votre installation avant l’achat.
Choisir entre coude à 45° et coude à 90° selon votre configuration
L’angle du coude influence directement la fluidité de l’écoulement dans votre réseau d’évacuation. Un coude à 45° favorise un passage plus doux de l’eau et limite les risques d’engorgement à long terme. Il convient particulièrement aux installations horizontales où la pente naturelle accompagne l’écoulement. Cette configuration est recommandée lorsque l’espace disponible permet d’adoucir le changement de direction.
Le coude à 90° s’impose dans les situations où l’espace est restreint ou lors d’un passage vertical-horizontal. Son angle droit crée davantage de turbulences mais reste parfaitement fonctionnel pour les installations domestiques. Les professionnels privilégient néanmoins les solutions à 45° chaque fois que la configuration le permet. Cette pratique améliore la longévité de votre installation en réduisant les points de friction.
Les tampons réduction : adapter les diamètres entre eux
Le tampon réduction PVC permet de connecter deux tubes de diamètres différents dans votre circuit d’évacuation. Cet élément s’utilise fréquemment lors du raccordement d’un petit appareil sur une colonne principale de diamètre supérieur. Les grandes surfaces proposent des réductions standardisées couvrant les combinaisons courantes comme DN40 vers DN32 ou DN50 vers DN40.
L’installation d’une réduction doit toujours respecter le sens de l’écoulement : du plus petit vers le plus grand diamètre. Cette règle technique garantit une circulation optimale des eaux usées sans création de contre-pression. Le positionnement incorrect d’une réduction peut générer des reflux ou des engorgements prématurés. La vérification du sens de montage avant collage constitue donc une étape de contrôle importante.

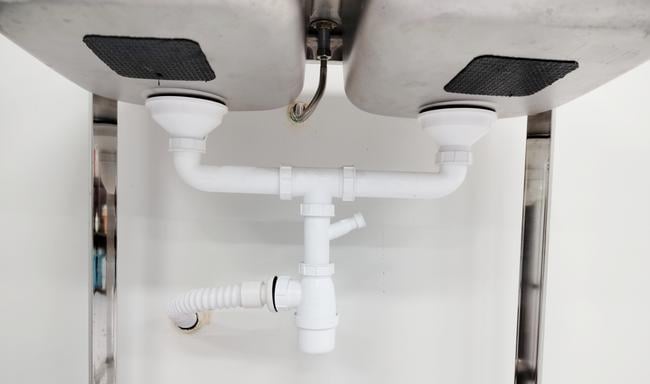

Le rôle du siphon : bien plus qu’une simple pièce de raccordement
Le siphon représente l’élément de sécurité sanitaire obligatoire entre tout appareil et le réseau d’évacuation. Sa forme en U ou en S crée une garde d’eau permanente qui bloque physiquement la remontée des odeurs et des gaz d’égout. Sans ce dispositif, votre logement serait envahi par des effluves désagréables provenant des canalisations. La réglementation impose la présence d’un siphon pour chaque point d’évacuation raccordé.
Le principe de fonctionnement repose sur la stagnation d’une petite quantité d’eau dans la partie basse du siphon. Cette garde d’eau forme un bouchon liquide empêchant toute circulation d’air entre le réseau d’évacuation et votre pièce. Le siphon doit maintenir en permanence ce niveau d’eau pour rester efficace. Un siphon mal dimensionné ou mal installé peut perdre sa garde d’eau par évaporation ou effet de succion.
Les grandes surfaces proposent différents modèles de siphons adaptés aux configurations courantes. Le siphon de lavabo se distingue du siphon de lave-vaisselle par ses dimensions et son système de fixation. Voici les critères de sélection à considérer :
- Le diamètre d’entrée correspondant à votre appareil (généralement DN32 ou DN40)
- Le type de sortie : horizontale, verticale ou orientable selon votre évacuation murale
- La présence d’un bouchon de dégorgement pour faciliter l’entretien
- La matière : PVC pour les installations cachées, chromé pour les lavabos visibles
L’entretien régulier du siphon prolonge sa durée de vie et maintient son efficacité. Un nettoyage semestriel élimine les dépôts de savon, cheveux et résidus alimentaires. Cette opération simple s’effectue en dévissant le bouchon de visite ou le culot inférieur du siphon. Le rinçage à l’eau claire suffit généralement à restaurer un écoulement optimal.
Prévenir les remontées d’odeurs grâce à une installation correcte
La perte de la garde d’eau représente la principale cause de remontées d’odeurs dans une installation. Ce phénomène survient lorsque le siphon se vide partiellement ou totalement sous l’effet d’une aspiration. Les évacuations mal ventilées créent des dépressions qui aspirent l’eau du siphon lors de vidanges importantes. La présence d’une ventilation adéquate du réseau d’évacuation prévient ce désagrément.
L’évaporation naturelle peut également assécher un siphon sur les appareils peu utilisés. Un robinet de cave ou un lavabo de chambre d’amis nécessite un remplissage périodique pour maintenir la garde d’eau. Un simple verre d’eau versé mensuellement suffit à préserver l’efficacité du dispositif. Cette maintenance préventive évite les intrusions d’odeurs lors d’une utilisation occasionnelle.
Les différents types de siphons disponibles en grande surface
Le siphon de lavabo classique se présente sous forme d’un tube coudé en S ou en bouteille. Le modèle bouteille offre l’avantage d’un encombrement réduit et d’un accès facile pour le nettoyage. Sa forme compacte convient aux installations sous vasque avec espace limité. Les grandes surfaces privilégient ce type de siphon pour sa polyvalence.
Le siphon à sortie orientable simplifie le raccordement lors de rénovations où l’évacuation murale ne correspond pas parfaitement à l’appareil. Cette flexibilité évite l’ajout de coudes supplémentaires et respecte mieux les pentes d’écoulement. Le raccordement s’effectue par simple emboîtement avec joint, sans nécessiter de collage. Cette solution convient particulièrement aux bricoleurs recherchant une installation réversible.
Assembler tubes et raccords PVC : les techniques qui garantissent l’étanchéité
L’assemblage des éléments PVC détermine directement la fiabilité de votre installation d’évacuation. Deux méthodes principales coexistent dans les grandes surfaces de bricolage : le collage et l’emboîtement avec joint. Le collage chimique crée une soudure permanente entre les tubes et les raccords, garantissant une étanchéité optimale. Cette technique convient aux installations définitives où aucune modification future n’est envisagée.
L’emboîtement avec joint torique offre une solution réversible appréciée pour les installations provisoires ou évolutives. Le joint assure l’étanchéité par compression mécanique lors de l’insertion du tube dans le raccord. Cette méthode nécessite néanmoins un respect strict des profondeurs d’emboîtement indiquées par le fabricant. Un marquage préalable au crayon sur le tube facilite le contrôle du positionnement final.
La préparation des surfaces conditionne la qualité de l’assemblage, quelle que soit la méthode choisie. Voici les étapes préparatoires incontournables avant tout assemblage :
- Découper les tubes bien perpendiculairement avec une scie à métaux ou un coupe-tube
- Ébavurer soigneusement les extrémités avec du papier abrasif ou une lime
- Dégraisser les zones de contact avec un chiffon propre imbibé d’alcool
- Vérifier l’absence de fissures ou de défauts sur les tubes et raccords
Le collage PVC requiert l’utilisation d’une colle spécifique disponible en pot ou en tube dans les rayons plomberie. Cette colle à solvant ramollit légèrement les surfaces en contact pour créer une fusion moléculaire. L’application s’effectue au pinceau sur les deux surfaces à assembler, suivie d’un emboîtement immédiat avec un quart de tour. Un temps de séchage de 15 minutes minimum s’impose avant toute manipulation, et 24 heures avant mise en eau.
Quand privilégier le collage ou l’emboîtement simple
Le collage PVC s’impose pour toutes les installations définitives et les parties non démontables de votre réseau d’évacuation. Cette méthode garantit une tenue mécanique supérieure et élimine tout risque de déboîtement accidentel. Les raccords à coller restent le choix professionnel par excellence pour les installations encastrées ou difficilement accessibles. La permanence de l’assemblage constitue simultanément son avantage et sa contrainte.
L’emboîtement avec joint convient aux raccordements d’appareils électroménagers susceptibles d’être déplacés ou remplacés. Le flexible d’évacuation d’un lave-vaisselle se connecte avantageusement sur un raccord à joint démontable. Cette solution facilite les interventions de maintenance sans nécessiter de découpe. Les siphons de lavabo utilisent également ce système pour permettre un démontage aisé lors des opérations de nettoyage.
Les erreurs fréquentes à éviter lors de l’assemblage
L’application excessive de colle représente une erreur courante qui n’améliore pas l’étanchéité mais crée des coulures inesthétiques. Une couche fine et uniforme suffit à obtenir une soudure chimique efficace. Le surplus de colle peut même pénétrer à l’intérieur du tube et créer des aspérités favorisant les dépôts. Le respect du dosage recommandé par le fabricant garantit un résultat professionnel.
L’oubli du chanfreinage des tubes constitue une autre source de problèmes lors de l’assemblage. Les arêtes vives raclent le joint d’étanchéité lors de l’emboîtement et compromettent l’efficacité du dispositif. Un simple passage de lime ou de cutter à 45° sur le bord extérieur du tube prévient ce désagrément. Cette étape de préparation prend quelques secondes mais évite des fuites ultérieures.
L’outillage minimum pour réussir vos travaux d’évacuation
La réalisation d’une installation d’évacuation simple nécessite un équipement de base accessible à tout bricoleur. L’investissement dans des outils de qualité facilite la mise en œuvre et améliore la finition de vos travaux. Les grandes surfaces de bricolage proposent l’ensemble de ces outils à des tarifs raisonnables. Un kit complet pour démarrer représente un budget modeste comparé au coût d’une intervention professionnelle.
Les outils de mesure et de traçage constituent le premier niveau d’équipement indispensable. Un mètre ruban de 3 mètres minimum permet de relever les dimensions de votre installation existante et de calculer les longueurs de tubes nécessaires. Un crayon à papier ou un feutre permanent servent à marquer les repères de coupe et les profondeurs d’emboîtement. Ces marquages préalables garantissent la précision de votre assemblage et évitent les ajustements hasardeux.
Voici la liste complète des outils recommandés pour mener à bien un projet de raccordement évacuation domestique :
- Scie à métaux avec lame fine pour découper les tubes PVC proprement
- Lime demi-ronde ou papier abrasif grain 120 pour ébavurer les coupes
- Pinceau plat de 2 cm pour l’application de la colle PVC
- Seau et chiffons propres pour le dégraissage et le nettoyage
- Niveau à bulle pour contrôler les pentes d’écoulement
- Clé à molette ou pince multiprise pour le serrage des écrous de siphon
L’achat d’un coupe-tube spécial PVC représente un investissement facultatif mais appréciable pour obtenir des coupes parfaitement perpendiculaires. Cet outil à cliquet évite les efforts de sciage et garantit une coupe nette sans bavure. Son utilisation simplifie particulièrement la découpe de tubes de gros diamètre comme le DN100. Les bricoleurs occasionnels peuvent néanmoins obtenir d’excellents résultats avec une simple scie à métaux et un peu d’attention.
Les consommables à prévoir pour votre chantier
La colle PVC spéciale évacuation constitue le consommable principal pour vos assemblages permanents. Les fabricants proposent des conditionnements de 125 ml à 1 litre selon l’ampleur de votre projet. Un pot de 250 ml suffit généralement pour raccorder un ou deux appareils sanitaires. Cette colle possède une durée de conservation limitée une fois ouverte, il convient donc d’adapter le conditionnement à vos besoins réels.
Le nettoyant dégraissant pour PVC prépare les surfaces avant encollage et améliore la qualité de la soudure chimique. Ce produit élimine les traces de manipulation, poussières et graisses qui compromettraient l’adhérence. L’alcool à brûler constitue une alternative économique efficace pour les petits travaux. L’utilisation systématique d’un dégraissant témoigne d’une approche professionnelle de vos travaux de plomberie.
Protéger votre environnement de travail pendant le chantier
La préparation de la zone de travail prévient les dégâts matériels et facilite le nettoyage final. La colle PVC tache définitivement les surfaces poreuses et attaque certains revêtements de sol. La pose de bâches de protection ou de cartons épais sous votre zone d’intervention s’impose systématiquement. Cette précaution simple évite des dommages coûteux sur votre carrelage ou parquet.
La ventilation du local pendant et après les travaux élimine les vapeurs de solvant dégagées par la colle PVC. Ces émanations peuvent provoquer des maux de tête chez les personnes sensibles. L’ouverture des fenêtres et l’aération prolongée garantissent un environnement de travail sain. Le respect de cette recommandation s’impose particulièrement lors de travaux en saison froide où la tentation de fermer les ouvertures est forte.
Vérifications d’étanchéité et mise en service de votre installation
Le contrôle de l’étanchéité représente l’étape finale obligatoire avant la mise en service définitive de votre installation. Cette vérification méthodique détecte les éventuelles fuites avant qu’elles ne causent des dégâts importants. Les professionnels respectent toujours un protocole de test rigoureux qui garantit la fiabilité à long terme. Vous pouvez appliquer cette même démarche pour valider la qualité de vos travaux.
Le test d’étanchéité s’effectue en deux temps : un contrôle visuel à sec suivi d’un essai en eau. L’inspection visuelle vérifie que tous les assemblages sont complets et que les joints sont correctement positionnés. Ce premier examen détecte les oublis évidents comme un emboîtement incomplet ou un joint absent. La vérification du sens de montage des raccords orientés constitue également un point de contrôle important.
Le test en eau s’effectue progressivement en commençant par un faible débit avant d’atteindre le débit nominal. Remplissez d’abord l’évier ou le bac à mi-hauteur puis vidangez lentement en observant chaque raccord. Augmentez ensuite progressivement le débit jusqu’à utiliser l’appareil à sa capacité maximale. Cette montée en charge graduelle permet de détecter les fuites mineures qui n’apparaîtraient pas lors d’un simple écoulement goutte à goutte.
Les points de contrôle prioritaires lors de votre vérification d’étanchéité incluent :
- Tous les raccords collés, en particulier les coudes et culotes
- Les emboîtements avec joint entre le siphon et les tubes
- Le raccordement du flexible d’appareil sur le siphon
- La connexion finale sur l’évacuation murale existante
- Le bouchon de dégorgement du siphon s’il en possède un
La détection d’une fuite nécessite une intervention immédiate avant que l’humidité ne s’infiltre dans vos murs ou planchers. Sur un raccord collé, la seule solution consiste à découper la section défectueuse et à refaire l’assemblage avec de nouveaux éléments. Sur un emboîtement à joint, le démontage et le repositionnement correct suffisent généralement. Cette rigueur dans les contrôles vous garantit une installation durable et sans mauvaise surprise.
Quand considérer qu’un raccord nécessite une réfection
Un suintement léger au niveau d’un raccord collé indique une soudure chimique incomplète ou mal réalisée. Ce défaut ne se résorbera jamais spontanément et s’aggravera avec le temps et les variations de température. La découpe et le remplacement constituent l’unique solution pérenne pour garantir votre sérénité. Tout bricoleur consciencieux accepte de refaire un assemblage défectueux plutôt que de vivre avec une installation fragile.
Les fuites au niveau des joints d’emboîtement proviennent généralement d’un joint détérioré lors du montage ou mal dimensionné. Le remplacement du joint par une référence adaptée résout habituellement le problème sans nécessiter le changement du raccord. Les fabricants comme Nicoll proposent des joints de rechange en différents diamètres disponibles à l’unité en grande surface. Cette solution économique permet de corriger rapidement une installation qui fuit.
Les limites de l’intervention en autonomie pour un particulier
Les travaux d’évacuation simples comme le raccordement d’un lave-vaisselle ou d’un lavabo restent accessibles aux bricoleurs motivés. Ces interventions sur des circuits individuels ne présentent pas de risques majeurs en cas d’erreur. L’eau d’évacuation s’écoule sans pression et une fuite reste localisée et facilement détectable. Cette réalité technique justifie l’approche autonome pour ces projets de plomberie domestique.
Certaines situations dépassent néanmoins le cadre de l’intervention amateur et requièrent les compétences d’un professionnel qualifié. La modification d’une colonne d’évacuation collective en habitat collectif engage votre responsabilité vis-à-vis de la copropriété. L’intervention sur des évacuations encastrées dans des cloisons nécessite des techniques de repérage et d’accès spécifiques. Le raccordement d’appareils professionnels ou l’installation de systèmes de relevage imposent également le recours à un plombier.
La confiance en vos capacités se construit progressivement avec l’expérience et la réussite de projets simples. Commencer par des interventions basiques vous permet d’acquérir les gestes techniques fondamentaux. Cette progression maîtrisée développe votre autonomie tout en préservant la qualité et la sécurité de vos installations. Le savoir-faire des professionnels reste cependant indispensable pour les travaux complexes ou réglementés qui dépassent le cadre du bricolage domestique.
