Le choix du bon diamètre et des raccords adaptés pour l’évacuation de douche en PVC garantit une installation durable et sans fuites, assurant la tranquillité des utilisateurs au quotidien. Pour les douches domestiques, les professionnels recommandent généralement des diamètres entre 40 et 50 mm, avec une préférence pour le 40 mm qui offre un équilibre optimal entre débit et facilité d’installation. Une bonne connaissance de ces éléments techniques permet aux particuliers d’aborder avec confiance leurs échanges avec les plombiers et de vérifier la qualité des travaux réalisés. La satisfaction à long terme et la sérénité des utilisateurs reposent sur ces choix techniques initiaux, fondamentaux pour prévenir les problèmes d’étanchéité et les odeurs désagréables dans votre salle de bain.
Mesurer correctement les éléments PVC pour un raccordement réussi
La première étape d’un raccordement d’évacuation de douche en PVC consiste à prendre des mesures précises des éléments existants. Une mesure exacte permet d’éviter les achats inutiles et garantit la compatibilité parfaite des raccords. Les erreurs à ce stade peuvent compromettre l’ensemble de l’installation et générer des fuites.
Demandez gratuitement votre devis
Les professionnels du secteur utilisent des outils spécifiques pour cette étape cruciale. Le pied à coulisse offre une précision idéale pour déterminer les dimensions exactes des tubes. La connaissance des standards de mesure en plomberie vous aidera également à communiquer efficacement avec votre fournisseur.
Techniques pour déterminer le diamètre exact d’un tube PVC
Pour mesurer correctement un tube PVC, distinguez bien le diamètre extérieur du diamètre intérieur. Le diamètre extérieur correspond à la valeur nominale indiquée sur les produits (40, 50 ou 100 mm). Cette mesure est fondamentale pour choisir les raccords adaptés.
En utilisant un mètre ruban souple ou un pied à coulisse, mesurez la circonférence extérieure du tube et divisez-la par 3,14 pour obtenir le diamètre exact. Vérifiez toujours à plusieurs endroits pour confirmer l’uniformité du tube et détecter d’éventuelles déformations.
Points essentiels pour une mesure fiable :
- Nettoyez soigneusement la surface avant toute mesure
- Utilisez des instruments de précision plutôt qu’une simple règle
- Vérifiez que le tube n’est pas ovalisé après une longue utilisation
- Prenez en compte l’épaisseur du tube pour les calculs de débit
- Documentez vos mesures pour simplifier vos achats
Ces relevés précis vous permettront d’acquérir les raccords parfaitement adaptés à votre installation existante. La qualité de la jonction dépend directement de cette étape préliminaire.
Comprendre la différence entre raccords mâles et femelles
Dans le domaine du PVC sanitaire, la distinction entre éléments mâles et femelles est fondamentale. Un raccord mâle présente une extrémité lisse destinée à s’insérer dans un raccord femelle. À l’inverse, un raccord femelle comporte un emboîtement conçu pour recevoir un élément mâle.
Cette terminologie standardisée se retrouve chez tous les fabricants et permet d’identifier facilement les pièces compatibles entre elles. Pour une évacuation de douche, vous aurez généralement besoin d’assembler ces deux types d’éléments pour créer un circuit complet.
Conseils pour identifier correctement les raccords :
- Un raccord femelle comporte toujours une partie évasée avec un arrêt interne
- Les dimensions indiquées sur un élément femelle correspondent au diamètre extérieur du tube qu’il peut recevoir
- Les fabricants comme Nicoll utilisent un code couleur pour différencier leurs gammes d’évacuation
- Vérifiez la présence de joints sur certains raccords qui ne nécessitent pas de collage
- Assurez-vous que tous vos raccords sont compatibles avec un usage sanitaire
La maîtrise de ces concepts de base vous permettra de dialoguer efficacement avec les professionnels et de vérifier la pertinence des solutions proposées.
Les diamètres normalisés pour l’évacuation d’une douche
Le choix du diamètre approprié constitue un facteur déterminant pour le bon fonctionnement d’une évacuation de douche. Les normes sanitaires définissent plusieurs diamètres standard utilisés selon le type d’écoulement attendu. Ce choix influence directement la capacité d’évacuation et la prévention des engorgements.
Pour les installations sanitaires domestiques, trois diamètres principaux sont utilisés : 40 mm, 50 mm et 100 mm. Chacun répond à des besoins spécifiques et s’applique à différents éléments du circuit d’évacuation. La sélection judicieuse garantit un écoulement optimal sans risques de débordement.
Les standards 40, 50 et 100 mm : applications et caractéristiques
Le tube de 40 mm représente le standard pour les évacuations de douche et lavabo. Ce diamètre offre un équilibre entre compacité et débit suffisant pour les usages courants. Sa section permet l’écoulement rapide des eaux de douche tout en s’adaptant aux contraintes d’espace des salles de bain modernes.
Le diamètre 50 mm est privilégié pour les baignoires et douches à fort débit. Il offre une capacité d’évacuation supérieure et réduit les risques d’engorgement. Pour les douches à l’italienne ou multi-jets, ce diamètre apporte une sécurité supplémentaire contre les débordements.
Caractéristiques des différents diamètres d’évacuation :
- Diamètre 40 mm : idéal pour les douches standard, compact et économique
- Diamètre 50 mm : recommandé pour les douches à fort débit et baignoires
- Diamètre 100 mm : réservé aux WC et collecteurs principaux
- Les diamètres intermédiaires (32 mm) sont déconseillés pour les douches
- Le choix du diamètre détermine la vitesse d’écoulement et la résistance aux bouchons
Ces standards sont respectés par tous les fabricants, garantissant l’intercompatibilité des composants et la conformité aux normes sanitaires en vigueur.
Critères de choix du diamètre optimal pour votre douche
Le choix du diamètre d’évacuation dépend de plusieurs facteurs techniques. Le débit d’eau de votre installation figure parmi les éléments les plus importants. Une pomme de douche à effet pluie ou un système multi-jets nécessitera un diamètre plus important qu’une douche classique.
La configuration de votre salle de bain influence également ce choix. La longueur du parcours d’évacuation, le nombre de coudes nécessaires et la hauteur de chute sont des paramètres à prendre en compte. Un parcours complexe avec plusieurs changements de direction justifie souvent un diamètre supérieur.
Paramètres à considérer pour choisir le bon diamètre :
- Type et débit de la douche (standard, italienne, hydromassante)
- Longueur totale de l’évacuation jusqu’à la chute principale
- Nombre de coudes et changements de direction
- Présence d’autres équipements raccordés sur la même évacuation
- Configuration de la pièce et contraintes d’installation
Dans les cas complexes, n’hésitez pas à solliciter l’avis d’un professionnel qualifié. Son expérience permettra d’identifier la solution la plus adaptée à votre situation particulière.

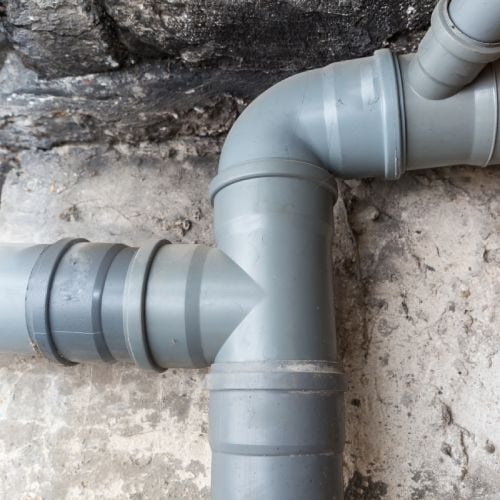

Les types de raccords essentiels pour une évacuation de douche
Pour réaliser une évacuation de douche efficace, plusieurs types de raccords PVC sont indispensables. Chacun remplit une fonction spécifique dans le circuit et doit être sélectionné avec soin. La qualité des raccords influencera directement la durabilité et l’étanchéité de votre installation.
Les fabricants comme Nicoll proposent des gammes complètes de raccords adaptés aux normes en vigueur. Ces produits sont conçus pour résister aux variations de température et aux produits chimiques couramment utilisés dans les salles de bain. Leur fiabilité constitue un investissement pour la pérennité de votre installation.
Les manchons et autres raccords à coller indispensables
Le manchon simple permet de connecter deux tubes de même diamètre pour prolonger une canalisation. C’est l’un des raccords les plus couramment utilisés dans une installation d’évacuation de douche. Sa forme cylindrique assure une continuité parfaite de l’écoulement.
Les coudes à différents angles (45° et 90° principalement) permettent de contourner les obstacles et d’orienter l’évacuation dans la direction souhaitée. Les professionnels privilégient généralement les coudes à 45° qui limitent les risques d’accumulation de dépôts et facilitent l’écoulement.
Raccords essentiels pour une installation d’évacuation de douche :
- Manchon droit : pour connecter deux tubes dans l’axe
- Coudes (45° et 90°) : pour changer la direction de l’écoulement
- Té simple : pour créer une dérivation à angle droit
- Manchon de dilatation : pour compenser les variations dimensionnelles
- Bouchon de visite : pour permettre le nettoyage et l’inspection
Ces raccords sont généralement disponibles pour tous les diamètres standards et s’assemblent par collage pour garantir une étanchéité parfaite. Leur sélection doit tenir compte des contraintes spécifiques de votre installation.
Les réductions et culottes pour adapter les différents diamètres
Les réductions permettent de connecter deux tubes de diamètres différents. Elles sont essentielles lorsque l’évacuation de la douche (généralement en 40 mm) doit rejoindre un collecteur principal de diamètre supérieur. Ces pièces sont conçues pour minimiser les perturbations de l’écoulement.
Les culottes d’évacuation servent à rassembler plusieurs flux dans une même canalisation. Elles existent en différentes configurations (simple, double, triple emboîtage) pour s’adapter à toutes les situations. Pour une douche, elles permettent par exemple de réunir l’évacuation principale et le trop-plein.
Demandez gratuitement votre devis
Points importants pour choisir vos réductions et culottes :
- Vérifiez la compatibilité exacte des diamètres d’entrée et de sortie
- Privilégiez les réductions progressives pour limiter les turbulences
- Respectez le sens d’écoulement indiqué sur les culottes
- Choisissez des angles de raccordement adaptés (généralement 45°)
- Assurez-vous de la qualité du matériau pour une résistance optimale
Ces raccords spécialisés permettent d’adapter votre installation aux contraintes spécifiques de votre salle de bain tout en respectant les règles techniques d’une bonne évacuation.
Techniques de collage pour garantir l’étanchéité parfaite
Le collage des éléments PVC constitue l’étape la plus critique du raccordement d’une évacuation de douche. Cette opération détermine directement l’étanchéité et la durabilité de l’installation. Un collage défectueux peut entraîner des fuites persistantes et des dommages importants.
Les professionnels accordent une attention particulière à cette phase du travail. Ils utilisent des produits adaptés et suivent une méthode rigoureuse pour garantir des joints parfaitement étanches. La qualité des matériaux et le respect des temps de séchage sont déterminants pour le résultat final.
Les étapes clés pour un collage PVC réussi
La préparation des surfaces constitue la première étape du collage. Les tubes et raccords doivent être parfaitement propres, secs et exempts de graisse. L’utilisation d’un décapant spécifique permet d’éliminer les impuretés et de préparer les surfaces pour une adhérence optimale de la colle.
L’application de la colle doit être réalisée avec précision et rapidité. La colle PVC commence à sécher dès son contact avec l’air, il est donc important de travailler efficacement. Un pinceau adapté permet de répartir uniformément le produit sur toutes les surfaces à assembler.
Procédure détaillée pour un collage PVC professionnel :
- Vérifiez l’ajustement à sec des pièces avant application de la colle
- Coupez les tubes bien perpendiculairement et ébavurez les arêtes
- Appliquez le décapant et laissez agir selon les indications du fabricant
- Appliquez la colle sur les deux surfaces à joindre uniformément
- Assemblez immédiatement en effectuant un quart de tour pour répartir la colle
Après assemblage, maintenez une légère pression pendant quelques secondes et essuyez l’excès de colle avec un chiffon propre. Respectez un temps de séchage d’au moins 24 heures avant mise en service.
Précautions essentielles pour éviter les fuites et infiltrations
Au-delà de la technique de collage, plusieurs facteurs contribuent à garantir l’étanchéité globale. La pente d’écoulement représente un élément crucial : elle doit être d’au moins 1 cm par mètre pour faciliter l’évacuation et éviter les stagnations propices aux fuites.
Les supports de fixation jouent également un rôle important. Ils doivent maintenir fermement les canalisations tout en permettant les dilatations thermiques naturelles du PVC. Des supports trop rigides ou mal positionnés peuvent créer des contraintes et compromettre les joints à terme.
Mesures préventives pour une installation durable :
- Travaillez dans un environnement sec et bien ventilé
- Respectez les recommandations du fabricant concernant les temps de séchage
- Testez l’installation à faible pression avant utilisation intensive
- Installez des supports adaptés tous les 80 cm pour les portions horizontales
- Prévoyez des bouchons de visite aux points stratégiques pour l’entretien
Ces précautions, associées à un collage soigneux, vous garantiront une évacuation parfaitement étanche et fonctionnelle pour de nombreuses années.
Quand envisager une réfection complète de l’évacuation
Dans certaines situations, il devient préférable de remplacer intégralement le système d’évacuation plutôt que de tenter des raccordements sur un réseau existant défectueux. Cette décision, bien que plus coûteuse initialement, s’avère souvent plus économique à long terme en évitant des interventions répétées.
La rénovation complète permet d’éliminer tous les défauts cachés et d’optimiser l’ensemble du circuit selon les normes actuelles. Elle offre également l’opportunité d’intégrer des innovations techniques qui amélioreront le confort d’utilisation et faciliteront l’entretien futur.
Les signes qui indiquent qu’un simple raccord ne suffira pas
Plusieurs indicateurs peuvent vous alerter sur la nécessité de remplacer entièrement votre évacuation. Les fuites récurrentes malgré des réparations ponctuelles constituent le signe le plus évident d’un système en fin de vie ou mal conçu initialement.
Les problèmes d’odeurs persistantes, même après nettoyage, révèlent souvent des défauts structurels dans l’évacuation. Ces désagréments proviennent généralement de zones de stagnation liées à une pente insuffisante ou à des raccords inadaptés qui accumulent les dépôts.
Signaux d’alerte justifiant une réfection complète :
- Matériaux visiblement dégradés, jaunis ou fragilisés
- Diamètres inadaptés aux équipements sanitaires modernes
- Présence de contre-pentes ou de tracés illogiques
- Multiplication des raccords témoignant de réparations successives
- Utilisation de matériaux obsolètes ou non conformes aux normes actuelles
Face à ces situations, l’investissement dans une nouvelle installation représente la solution la plus fiable et pérenne. La tranquillité d’esprit apportée justifie généralement le coût supplémentaire.
Les avantages d’un système d’évacuation entièrement repensé
Un circuit d’évacuation conçu dans sa globalité présente de nombreux atouts. Sa cohérence garantit un écoulement optimal à chaque point du réseau et réduit considérablement les risques d’obstruction. Les matériaux modernes offrent une meilleure résistance chimique et thermique.
La refonte du système permet également d’intégrer des innovations comme les siphons extra-plats pour les douches à l’italienne ou les dispositifs anti-odeurs performants. Ces éléments contribuent au confort quotidien et limitent les besoins de maintenance.
Bénéfices d’une rénovation complète :
- Dimensionnement parfaitement adapté aux équipements actuels
- Tracé optimisé réduisant les risques d’engorgement
- Matériaux de dernière génération plus durables
- Accessibilité améliorée pour la maintenance
- Conformité garantie avec les normes sanitaires en vigueur
Pour ce type d’intervention, faire appel à un professionnel qualifié vous garantira une installation parfaitement adaptée à vos besoins spécifiques et conforme aux règles de l’art.
