L’installation électrique d’une piscine répond à des exigences de sécurité strictement encadrées par la norme NF C 15-100, qui impose notamment un interrupteur différentiel 30mA haute sensibilité, des disjoncteurs magnéto-thermiques adaptés à chaque équipement, et une alimentation en très basse tension de sécurité (TBTS) pour les appareils en contact avec l’eau. Cette réglementation, loin d’être une simple formalité administrative, constitue votre meilleure protection contre les risques d’électrocution en zone humide et garantit la validité de votre couverture d’assurance. Comprendre ces obligations vous permet d’aborder sereinement votre projet, en sachant précisément ce qui relève du nécessaire et ce qui peut être optionnel. Faire appel à un électricien qualifié vous assure une installation conforme dès le départ, source de tranquillité durable pour profiter de votre bassin en toute sécurité.
Pourquoi la norme NF C 15-100 s’applique-t-elle spécifiquement aux piscines ?
La combinaison de l’eau et de l’électricité crée des conditions particulièrement dangereuses que la réglementation encadre avec rigueur. L’eau augmente considérablement la conductivité électrique et réduit la résistance naturelle du corps humain. Un défaut d’isolement qui serait bénin dans un contexte sec devient potentiellement mortel près d’un bassin. La norme NF C 15-100 définit donc des exigences renforcées pour toutes les installations électriques de piscine.
Demandez gratuitement votre devis
Cette réglementation protège également votre patrimoine et votre responsabilité civile. En cas d’accident sur une installation non conforme, votre assurance habitation peut refuser sa garantie. L’obtention du certificat Consuel atteste de la conformité de votre installation auprès de votre assureur. Un professionnel qualifié maîtrise ces subtilités normatives et vous évite des non-conformités coûteuses.
Les volumes de sécurité autour du bassin
La norme définit quatre volumes de sécurité concentriques autour du bassin, chacun avec des contraintes spécifiques. Le volume 0 correspond au bassin lui-même et à son fond. Le volume 1 s’étend jusqu’à 2,50 mètres au-dessus du niveau d’eau. Le volume 2 prolonge cette zone sur 1,50 mètre supplémentaire. Au-delà commence le volume 3, moins restrictif.
Chaque volume impose des équipements électriques autorisés et des indices de protection IP spécifiques. Dans le volume 0, seuls des appareils alimentés en TBTS 12V maximum sont tolérés. Le volume 1 interdit toute prise électrique et limite drastiquement les équipements. Cette gradation protège les baigneurs en fonction de leur proximité avec l’eau.
Le rôle protecteur du coffret électrique piscine
Le coffret électrique piscine centralise toutes les protections obligatoires pour vos équipements. Il doit être implanté hors des volumes 0, 1 et 2, généralement dans le local technique. Son indice de protection doit être adapté aux projections d’eau éventuelles de cet espace. Un coffret bien dimensionné simplifie la maintenance et la programmation de vos équipements.
Ce tableau spécifique se distingue du tableau électrique général de votre habitation. Il regroupe les circuits dédiés à la pompe de filtration, à l’éclairage du bassin, au système de chauffage et aux autres équipements électriques piscine. Cette séparation facilite les interventions et améliore la lisibilité de votre installation.
Interrupteur différentiel 30mA : la protection vitale contre l’électrocution
L’interrupteur différentiel 30mA constitue la protection fondamentale de votre installation électrique piscine. Cet appareil détecte les fuites de courant et coupe instantanément l’alimentation dès qu’un défaut d’isolement apparaît. Sa sensibilité de 30 milliampères correspond au seuil maximal que peut supporter le corps humain sans conséquences graves. En zone humide, cette réactivité peut vous sauver la vie.
L’installation de ce dispositif en amont de tous les circuits piscine garantit une sécurité installations électriques optimale. Il protège aussi bien les personnes que le matériel contre les défauts d’isolement. Un professionnel vérifiera que sa capacité correspond à la puissance totale de vos équipements. Il testera également son bon fonctionnement après installation.
Différentiel type A ou type AC : comment choisir ?
Le type AC détecte les défauts sur courant alternatif classique. Il suffit pour des équipements simples sans électronique de puissance. Le type A détecte également les composantes continues qui apparaissent avec les variateurs et appareils électroniques. Pour une piscine moderne équipée d’une pompe à vitesse variable ou d’un éclairage LED, le type A devient recommandé.
Cette distinction technique peut sembler subtile mais affecte directement votre protection. Les pompes de filtration récentes intègrent souvent des variateurs électroniques qui génèrent des courants résiduels continus. Un différentiel type AC pourrait ne pas détecter certains défauts sur ces équipements électriques. Votre électricien évaluera la nature de vos appareils pour recommander le type approprié.
Le test mensuel du dispositif différentiel
Votre interrupteur différentiel dispose d’un bouton test marqué T. Actionner ce bouton une fois par mois vérifie le bon fonctionnement du mécanisme. Cette manipulation simple déclenche volontairement le dispositif pour contrôler sa réactivité. Si le différentiel ne se déclenche pas, contactez immédiatement un électricien.
Cette vérification régulière garantit que votre protection reste opérationnelle. L’humidité et les variations de température peuvent affecter les composants électriques. Un test mensuel détecte rapidement toute défaillance avant qu’elle ne compromette votre sécurité.

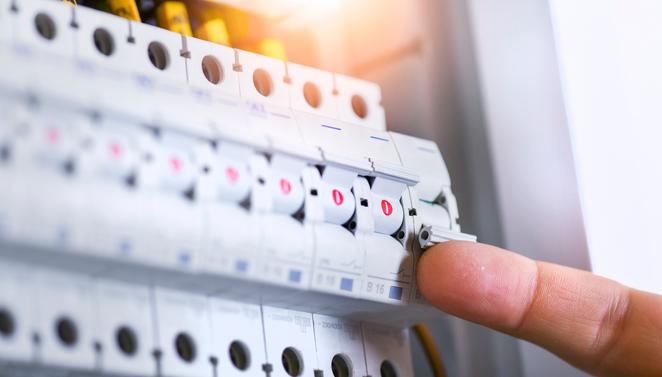

Disjoncteurs magnéto-thermiques : protéger chaque équipement individuellement
Chaque circuit de votre installation piscine nécessite un disjoncteur magnéto-thermique calibré. Ce dispositif protège contre deux types de défauts distincts. La protection magnétique réagit instantanément aux courts-circuits violents. La protection thermique intervient plus progressivement sur les surcharges prolongées. Cette double fonction préserve vos câbles et vos appareils.
Le calibrage de chaque disjoncteur doit correspondre à la section des câbles et à la puissance de l’équipement protégé. Une pompe de filtration standard nécessite généralement un disjoncteur de 16A sur un câble de 2,5 mm². Un éclairage basse tension se contente d’un 10A. Un professionnel dimensionnera précisément ces protections selon votre installation.
Protection spécifique de la pompe de filtration
La pompe de filtration représente l’équipement le plus énergivore de votre piscine. Elle fonctionne plusieurs heures quotidiennes et supporte des cycles marche-arrêt fréquents. Son circuit électrique dédié doit supporter ces contraintes sans déclenchements intempestifs. Un disjoncteur correctement dimensionné tolère le pic d’intensité au démarrage tout en protégeant contre les surintensités anormales.
L’ajout d’une horloge de programmation facilite la gestion de la filtration. Ce dispositif automatise les cycles de fonctionnement selon vos besoins. Il doit être installé après le disjoncteur de protection et adapté à la puissance de votre pompe. Cette automatisation optimise votre consommation électrique tout en maintenant une qualité d’eau irréprochable.
Sécurisation de l’éclairage du bassin
Les projecteurs immergés fonctionnent en très basse tension de sécurité TBTS de 12V. Cette tension réduite limite drastiquement les risques d’électrocution même en cas de défaut. Un transformateur de sécurité placé dans le coffret électrique convertit le 230V du réseau en 12V protégé. Ce transformateur doit répondre aux normes de séparation galvanique.
Le circuit d’éclairage nécessite également son propre disjoncteur magnéto-thermique adapté à sa puissance. Les câbles alimentant les projecteurs doivent présenter une section suffisante pour compenser les pertes en ligne inhérentes à la basse tension. Un électricien qualifié calculera ces paramètres pour garantir un éclairage performant et sécurisé.

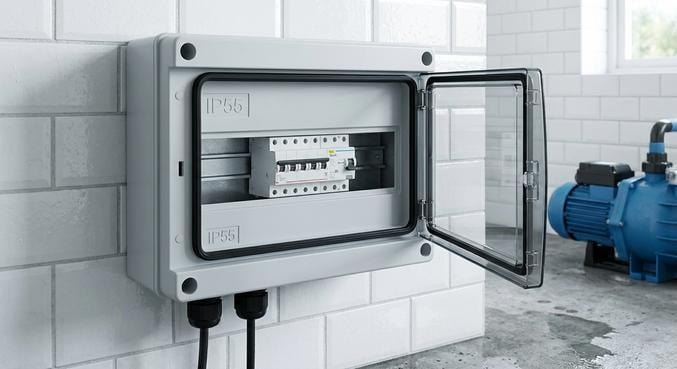

Indices IP et implantation : où installer votre coffret en toute sécurité
L’indice de protection IP classe la résistance des équipements électriques aux corps solides et aux liquides. Le premier chiffre indique la protection contre les poussières, le second contre l’eau. Un indice IP24 signifie une protection contre les objets de plus de 12mm et contre les projections d’eau. Un IP55 résiste aux jets d’eau et aux poussières. Pour un local technique de piscine, un minimum IP24 est généralement requis.
L’implantation du coffret électrique doit respecter plusieurs contraintes simultanément. Il doit rester hors des volumes de sécurité tout en restant accessible pour la maintenance. Le local technique constitue généralement l’emplacement idéal, à condition de présenter une ventilation suffisante. Un professionnel évaluera les contraintes spécifiques de votre configuration pour optimiser cet emplacement.
Demandez gratuitement votre devis
Les contraintes du local technique
Le local technique abrite votre pompe de filtration et votre système de traitement. L’humidité ambiante et les éventuelles projections d’eau y sont plus élevées qu’ailleurs. Votre coffret électrique doit donc présenter un indice IP adapté, généralement IP44 ou IP55 selon l’exposition. Cette protection garantit la durabilité de vos appareillages électriques.
La ventilation du local prévient la condensation qui dégraderait les composants électriques. Une aération naturelle ou mécanique maintient une atmosphère saine. L’éclairage du local technique nécessite également des luminaires protégés adaptés à cet environnement humide. Ces détails techniques conditionnent la fiabilité à long terme de votre installation.
Distance minimale et accessibilité
La réglementation impose une distance minimale entre le coffret et les bords du bassin. Cette séparation vous protège en évitant toute manipulation d’équipements électriques avec les mains mouillées. Le coffret doit néanmoins rester facilement accessible pour les opérations de maintenance courante et les dépannages.
Un cheminement dégagé jusqu’au coffret facilite les interventions techniques. La hauteur d’installation doit permettre une lecture aisée des repérages et une manipulation confortable des disjoncteurs. Ces considérations pratiques améliorent votre confort d’utilisation au quotidien tout en préservant les conditions de sécurité indispensables.
Faire appel à un électricien qualifié : la garantie d’une installation conforme
Les installations électriques de piscine cumulent des contraintes techniques que seul un professionnel qualifié maîtrise parfaitement. La compréhension des volumes de sécurité, le choix des protections différentielles, le dimensionnement des câbles et le respect des indices IP requièrent des compétences spécialisées. Une installation réalisée par un particulier sans formation présente des risques majeurs pour la sécurité des baigneurs.
Le professionnel qualifié vous délivre une attestation de conformité Consuel obligatoire pour toute nouvelle installation. Ce document certifie que votre tableau électrique piscine respecte intégralement la norme NF C 15-100. Il sécurise votre responsabilité et valide votre couverture d’assurance. Cette garantie de conformité justifie pleinement le recours à un électricien certifié.
Les points de vigilance lors du devis
Un devis détaillé doit préciser la nature de chaque protection installée. Vérifiez la présence d’un interrupteur différentiel 30mA de type adapté à vos équipements. Contrôlez que chaque circuit dispose de son disjoncteur magnéto-thermique calibré. Le transformateur TBTS pour l’éclairage doit également figurer explicitement.
La liste des fournitures indique la qualité des matériels proposés. Les marques reconnues garantissent une fiabilité supérieure et une disponibilité des pièces détachées. Le coût de la main-d’œuvre reflète le temps nécessaire pour une installation soignée et conforme. Méfiez-vous des tarifs anormalement bas qui cachent souvent des équipements sous-dimensionnés ou des raccourcis dangereux.
L’attestation Consuel et votre assurance
L’attestation de conformité Consuel valide que votre installation respecte les normes de sécurité en vigueur. Ce document officiel doit être transmis à votre assureur pour actualiser votre contrat habitation. En cas de sinistre sur une installation non certifiée, votre couverture pourrait être remise en cause. Cette formalité administrative protège donc directement vos intérêts.
Le professionnel qui réalise votre installation établit et signe l’attestation Consuel. Il engage sa responsabilité sur la conformité des travaux réalisés. Cette traçabilité vous protège en cas de litige ultérieur. Conservez précieusement ce document avec votre dossier technique de piscine.
