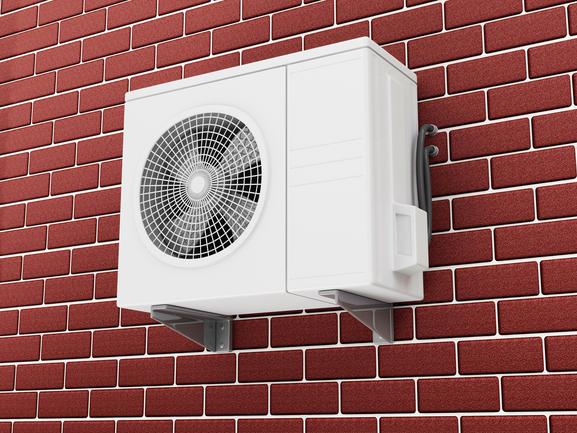

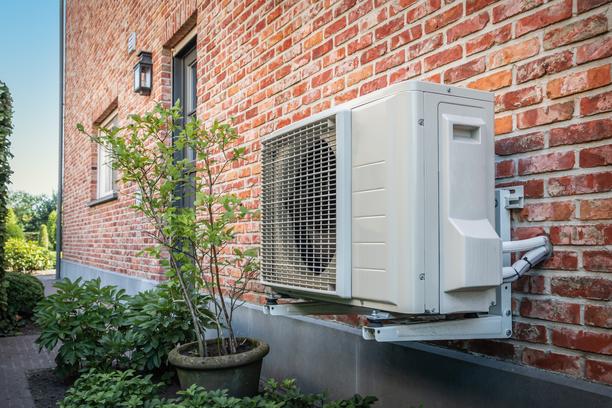

Fixer une unité extérieure de climatisation sur un mur en briques nécessite impérativement une fixation adaptée à la structure porteuse, avec un dimensionnement précis selon le poids de l’appareil et l’usage de systèmes anti-vibratiles pour garantir sécurité et durabilité. Cette étape technique conditionne directement la pérennité de votre installation et votre tranquillité au quotidien, car une fixation inadaptée expose à des risques d’arrachement, de fissuration du mur ou de nuisances sonores. Comprendre les différentes méthodes de fixation, les spécificités des murs en briques et les critères de choix vous permet d’engager un dialogue éclairé avec les professionnels et de vérifier la qualité des solutions proposées. L’intervention d’un installateur qualifié reste déterminante pour la conformité réglementaire, la préservation de la garantie constructeur et la sérénité d’une installation fiable dans le temps.
Comprendre la composition d’un mur en briques pour choisir la bonne fixation
Un mur en briques présente souvent une structure complexe composée de plusieurs couches superposées. La configuration typique comprend une première couche de briques en façade, un vide d’air central pour l’isolation, puis une seconde paroi en briques constituant le mur porteur. Cette composition influence directement le choix de la méthode de fixation pour votre unité extérieure climatisation.
La présence du vide d’air complique la fixation traversante. Les charges ne peuvent pas être transmises efficacement si les éléments de fixation ne rejoignent pas le support porteur situé en profondeur. Il devient donc indispensable de déterminer précisément l’épaisseur totale du mur et la localisation exacte de la partie structurelle avant toute intervention.
Identifier le mur porteur et sa capacité de charge
Le mur porteur constitue l’élément structurel capable de supporter le poids de l’unité extérieure et de résister aux vibrations. Dans une construction en briques, il s’agit généralement de la paroi intérieure la plus épaisse. Sa charge admissible dépend de la qualité des briques, du mortier et de l’état général de la maçonnerie.
Un diagnostic structurel peut s’avérer nécessaire pour évaluer la capacité portante réelle. Les briques pleines anciennes offrent une meilleure résistance que les briques creuses modernes. Les professionnels utilisent parfois un test au perforateur pour vérifier la densité du matériau avant installation. Cette vérification préalable vous garantit une fixation pérenne et sécurisée.
Mesurer l’épaisseur totale et repérer le vide d’air
La mesure exacte de l’épaisseur du mur détermine la longueur des tiges filetées ou chevilles nécessaires. Un mur double brique avec vide d’air mesure généralement entre 25 et 35 centimètres d’épaisseur totale. Le vide d’air central représente typiquement 5 à 10 centimètres.
Cette information conditionne le type de fixation envisageable. Une fixation traversante exige des tiges filetées suffisamment longues pour atteindre le mur porteur et permettre un ancrage solide. Le professionnel peut utiliser un détecteur de matériaux ou réaliser un forage test pour valider la composition exacte avant l’installation définitive du groupe clim.
Les trois méthodes de fixation adaptées aux murs en briques
Trois solutions techniques principales permettent de fixer une unité climatisation sur un mur en briques à double paroi. Chaque méthode présente des avantages spécifiques selon la configuration du mur, le poids de l’appareil et les contraintes d’installation. Le choix dépend également de la possibilité d’accès aux deux faces du mur et des exigences d’isolation thermique.
Ces techniques diffèrent par leur mode de transmission des charges au support porteur. Elles nécessitent toutes un dimensionnement précis et l’utilisation de matériaux adaptés pour garantir la sécurité. Les professionnels du génie climatique sélectionnent la méthode la plus appropriée après analyse de la structure existante.
La fixation traversante avec tiges filetées
La fixation traversante consiste à faire passer des tiges filetées à travers toute l’épaisseur du mur pour atteindre le mur porteur. Cette méthode offre la meilleure résistance mécanique car elle transmet directement les charges à la structure porteuse. Elle convient particulièrement aux unités extérieures lourdes comme les pompes à chaleur air air ou les systèmes multi split.
La mise en œuvre requiert des perçages de grand diamètre traversant les deux parois de briques. Des manchons isolants entourent les tiges filetées dans le vide d’air pour limiter les ponts thermiques. Côté intérieur, des platines de répartition avec rondelles larges distribuent les efforts sur une surface suffisante du mur porteur. Cette technique demande une parfaite maîtrise du perçage et du dimensionnement.
Le scellement chimique dans la brique porteuse
Le scellement chimique utilise une résine bi-composant injectée dans des forages réalisés dans la brique porteuse. Cette résine durcit et enrobe les tiges filetées en créant une liaison mécanique très résistante. La méthode convient lorsque l’accès à la face intérieure du mur n’est pas possible ou souhaité.
Les tamis chimiques permettent d’obtenir une tenue optimale dans les matériaux poreux comme la brique. La profondeur d’ancrage doit représenter au minimum dix fois le diamètre de la tige filetée. Le temps de durcissement de la résine impose un délai d’attente avant fixation de l’unité clim. Cette solution préserve l’intégrité de l’isolation intérieure et limite les travaux côté habitation.
Le support indépendant au sol ou autoportant
Le support au sol constitue une alternative intéressante lorsque le mur ne présente pas une capacité portante suffisante. Cette structure métallique indépendante repose sur une dalle béton ou des plots au sol. Elle supporte l’unité extérieure sans solliciter le mur de façade.
Cette solution évite tout perçage de la façade et préserve l’isolation existante. Elle facilite également l’accessibilité pour l’entretien annuel du groupe climatisation. Le support doit être dimensionné pour résister aux charges verticales et aux efforts dus au vent. Une liaison anti-vibratile entre le support et l’unité extérieure reste nécessaire pour limiter les nuisances sonores.
Dimensionner la fixation selon le poids et les vibrations
Le dimensionnement correct de la fixation repose sur deux paramètres déterminants. Le poids statique de l’unité extérieure constitue la première donnée à prendre en compte. Une pompe à chaleur air air peut peser de 30 à 80 kilogrammes selon sa puissance. Les systèmes multi split atteignent parfois 100 kilogrammes ou plus.
Les vibrations générées par le compresseur et le ventilateur ajoutent des contraintes dynamiques. Ces sollicitations répétées peuvent provoquer un desserrage progressif des fixations ou une fatigue du matériau support. L’usage de systèmes anti-vibratiles devient alors indispensable pour préserver la pérennité de l’installation climatisation et limiter les transmissions de bruit.
Calculer la charge admissible et le coefficient de sécurité
La charge admissible du système de fixation doit dépasser significativement le poids de l’unité extérieure. Les professionnels appliquent généralement un coefficient de sécurité de 3 à 5. Pour une unité de 50 kilogrammes, la fixation doit supporter au minimum 150 à 250 kilogrammes.
Ce surdimensionnement prend en compte les efforts supplémentaires liés au vent, aux vibrations et au vieillissement des matériaux. Les fiches techniques des chevilles chimiques et des tiges filetées indiquent les charges admissibles selon le matériau support. Le respect de ces valeurs vous garantit une installation sécurisée dans le temps. Les installateurs qualifiés disposent des abaques et outils de calcul pour valider le dimensionnement.
Intégrer des supports anti-vibratiles et silent blocs
Les supports silent bloc absorbent les vibrations du groupe clim et limitent leur transmission au bâti. Ces éléments en caoutchouc ou en matériau élastomère se placent entre l’unité extérieure et son support de fixation. Ils réduisent considérablement le niveau sonore perçu à l’intérieur du logement.
La qualité des silent blocs influence directement le confort acoustique. Les modèles adaptés à la climatisation résistent aux intempéries et conservent leurs propriétés dans le temps. Certains supports intègrent également des dispositifs de réglage pour compenser les défauts de planéité du mur. Cette attention portée aux vibrations constitue un critère de qualité d’une installation professionnelle réussie.
Prévenir les ponts thermiques et les infiltrations d’eau
Les traversées de façade créées pour la fixation et la liaison frigorifique constituent des points sensibles pour l’isolation thermique. Un pont thermique se forme lorsque la continuité de l’isolant est rompue, provoquant des déperditions énergétiques et des risques de condensation. La fixation traversante expose particulièrement à ce phénomène si les précautions nécessaires ne sont pas prises.
L’étanchéité des perçages protège également contre les infiltrations d’eau qui pourraient dégrader le mur et l’isolation. Les eaux de pluie battantes ou les condensats mal évacués risquent de pénétrer dans le vide d’air et d’humidifier les matériaux. Une mise en œuvre soignée des traversées garantit la durabilité de votre installation et préserve les performances thermiques du bâti.
Isoler les tiges filetées traversantes
Les tiges filetées métalliques qui traversent le mur créent un pont thermique direct entre l’extérieur et l’intérieur. Pour limiter cet effet, des manchons isolants en matériau synthétique entourent chaque tige dans la zone du vide d’air. Ces fourreaux assurent une rupture de pont thermique efficace.
Le choix du diamètre des manchons doit permettre un ajustement serré autour de la tige sans comprimer excessivement l’isolant. Les professionnels complètent parfois ce dispositif par une injection de mousse expansive dans l’espace résiduel du forage. Cette technique renforce l’isolation et améliore également l’étanchéité à l’air de la traversée.
Assurer l’étanchéité des traversées de façade
L’étanchéité des perçages s’obtient par la pose de joints compressibles et de mastics adaptés aux façades. Côté extérieur, un calfeutrement au mastic silicone ou polyuréthane protège contre les intempéries. Le joint doit adhérer parfaitement à la brique et au matériel de fixation.
La gestion des condensats de l’unité extérieure nécessite également une attention particulière. Les professionnels installent un système d’évacuation avec pente suffisante pour éviter toute stagnation d’eau près du mur. Un bac à condensats avec grilles d’aération peut être nécessaire selon la configuration. Ces dispositions préviennent les coulures sur la façade et les infiltrations qui compromettraient la pérennité de l’installation.
Respecter les règles de positionnement et d’accessibilité
Le choix de l’emplacement de l’unité extérieure obéit à des contraintes techniques et réglementaires précises. La distance minimale par rapport aux ouvrants, aux limites de propriété et aux zones de passage conditionne à la fois les performances du système et le respect du voisinage. Le code de l’urbanisme et les règlements de copropriété imposent parfois des restrictions supplémentaires.
L’accessibilité pour la maintenance constitue un autre critère déterminant. Un emplacement difficile d’accès complique l’entretien annuel obligatoire et augmente les coûts d’intervention. Les professionnels qualifiés intègrent ces paramètres dès la phase de conception pour vous garantir une installation optimale et conforme.
Choisir l’emplacement idéal sur la façade
L’emplacement ideal de l’unite exterieure respecte plusieurs principes. Une distance suffisante par rapport aux fenêtres des chambres limite les nuisances sonores nocturnes. Un dégagement d’au moins 20 centimètres autour de l’appareil assure une circulation d’air correcte et facilite l’accès pour la maintenance.
L’exposition au soleil et aux vents dominants influence également le rendement du système. Une position abritée des vents violents préserve l’appareil et réduit les contraintes sur les fixations. Les professionnels évitent également les emplacements sous les arbres ou les gouttières pour limiter les projections de feuilles et l’encrassement prématuré. Ces considérations optimisent la durée de vie et le fonctionnement du groupe climatisation.
Garantir l’accès pour l’entretien et la mise en service
L’entretien annuel de la climatisation impose un accès aisé à l’unité extérieure. Le technicien doit pouvoir intervenir en sécurité pour nettoyer les filtres, contrôler le circuit frigorifique et vérifier l’état général du matériel. Un emplacement en hauteur nécessite parfois l’installation d’une échelle fixe ou de points d’ancrage pour harnais.
La mise en service climatisation requiert également un espace de travail suffisant pour réaliser les raccordements frigorifiques et électriques. Seul un professionnel habilité peut effectuer ces opérations qui engagent la garantie constructeur. L’emplacement choisi doit donc permettre le passage de la liaison frigorifique et des câbles électriques dans des conditions optimales. Cette réflexion en amont facilite les interventions futures et préserve votre confort sur le long terme.
Confier la liaison frigorifique et la mise en service à un professionnel qualifié
La manipulation des fluides frigorigènes est strictement réglementée et nécessite une habilitation spécifique. Seul un installateur certifié peut légalement réaliser le raccordement de la liaison frigorifique, effectuer le tirage au vide et charger le circuit en fluide. Cette obligation réglementaire protège l’environnement et garantit la sécurité de votre installation.
Au-delà de l’aspect légal, l’intervention d’un professionnel qualifié conditionne la garantie constructeur de votre équipement. Une installation non conforme ou réalisée par une personne non habilitée entraîne systématiquement la perte de cette garantie. Les désordres qui pourraient en découler resteraient alors entièrement à votre charge.
Les compétences techniques indispensables
L’installateur qualifié maîtrise les techniques de brasage pour réaliser des connexions frigorifiques étanches et durables. Il dispose des outils de mesure pour vérifier l’étanchéité du circuit et contrôler les pressions de fonctionnement. Son savoir-faire garantit une installation répondant aux normes DTU et aux préconisations des fabricants.
La connaissance des réglementations en vigueur constitue également un atout déterminant. Les professionnels du génie climatique se forment régulièrement aux évolutions normatives et aux nouvelles technologies. Cette qualification vous apporte la sérénité d’une installation conforme et performante, réalisée dans les règles de l’art.
Vérifier les certifications et obtenir plusieurs devis
Avant de confier vos travaux, vérifiez que l’installateur possède la certification RGE (Reconnu Garant de l’Environnement) et l’attestation de capacité pour la manipulation des fluides frigorigènes. Ces qualifications officielles attestent de la compétence du professionnel et conditionnent l’accès à certaines aides financières.
Il est recommandé de solliciter plusieurs devis climatisation détaillés pour comparer les solutions techniques proposées. Un devis complet précise le type de fixation retenu, les matériaux utilisés, le mode d’évacuation des condensats et les modalités de mise en service. Cette démarche comparative vous permet de choisir un professionnel qualifié en toute confiance, pour une installation climatisation reversible murale réussie et pérenne.
