Fixer une barre de traction ou un sac de frappe au plafond de votre garage nécessite avant tout de bien comprendre la nature de votre structure porteuse et de choisir des fixations adaptées aux charges dynamiques générées par ces équipements. Cette installation, qui peut sembler simple en apparence, engage directement la sécurité du bâti et celle des utilisateurs, particulièrement lorsqu’une terrasse ou une pièce habitable se situe à l’étage. La réussite de votre projet repose sur trois piliers fondamentaux : l’identification précise du type de plafond (dalle béton, plancher poutrelles-hourdis), la sélection de systèmes de fixation dimensionnés pour résister aux sollicitations répétées, et la préservation de l’étanchéité en cas de perçage dans une dalle d’étage. Ce guide vous accompagne pas à pas dans cette démarche technique, en mettant l’accent sur la prévention des risques structurels et la sérénité d’une installation durable.
Identifier la nature du plafond et de la structure porteuse
Avant tout perçage, il est indispensable de déterminer avec précision le type de plafond dont dispose votre garage. Cette étape conditionne directement le choix des fixations et la capacité portante de l’installation. Un plafond en dalle béton pleine offre une résistance bien supérieure à un plancher constitué de poutrelles et hourdis, qui présente des zones creuses non porteuses.
L’utilisation d’un détecteur de matériaux permet de localiser les éléments structurels. Les poutrelles métalliques ou en béton se distinguent des hourdis par leur densité et leur position régulière. Cette reconnaissance vous évite de fixer votre matériel musculation dans une zone creuse, ce qui provoquerait un arrachement lors de l’utilisation de la barre traction.
Consulter les plans de construction constitue une démarche particulièrement pertinente. Ces documents précisent l’entraxe des poutrelles, l’épaisseur de la dalle et la présence éventuelle de réseaux électriques ou de plomberie. Pour votre sérénité, cette vérification documentaire s’avère souvent plus fiable qu’un simple sondage manuel.
Dalle béton pleine versus plancher poutrelles-hourdis
Une dalle béton pleine, généralement de 15 à 20 cm d’épaisseur, offre une surface homogène sur toute son étendue. Sa résistance mécanique permet d’envisager des fixations en tout point, à condition de respecter les distances minimales par rapport aux bords. Ce type de structure supporte aisément les charges dynamiques d’une barre traction murale ou plafond.
Le plancher poutrelles-hourdis se compose d’éléments porteurs espacés de 60 à 80 cm, complétés par des hourdis en polystyrène ou en terre cuite. Seules les poutrelles peuvent recevoir une fixation sécurisée. Les hourdis, simples éléments de remplissage, ne présentent aucune capacité portante suffisante pour ce type d’équipement sportif.
Repérer les réseaux et préserver l’étanchéité
La présence d’une terrasse carrelée au-dessus du garage implique une attention particulière aux systèmes d’étanchéité. Tout perçage traversant peut créer un passage pour l’eau de pluie, générant des infiltrations à moyen terme. Les membranes d’étanchéité se situent généralement entre la dalle et le revêtement de sol.
Un diagnostic précis avec un détecteur multifonctions révèle la présence de canalisations électriques ou de conduites d’eau. Ces réseaux se trouvent fréquemment dans les dalles d’étage, encastrés lors de la construction. Percer à proximité compromettrait leur intégrité et nécessiterait des réparations coûteuses.
Choisir le type de fixation adapté aux charges dynamiques
Les équipements de musculation génèrent des sollicitations bien différentes d’une simple étagère. Chaque traction ou balancement du sac de frappe provoque des charges dynamiques qui multiplient le poids statique par un coefficient pouvant atteindre 3 à 5. Cette réalité technique impose de dimensionner largement les systèmes de fixation pour garantir la pérennité de l’installation.
Le choix entre fixation murale et fixation plafond dépend directement de la configuration de votre garage. Une barre traction murale reporte les efforts sur deux murs porteurs opposés, réduisant les contraintes ponctuelles. La fixation au plafond concentre toutes les forces sur quelques points d’ancrage, exigeant une résistance supérieure de la structure porteuse.
Les différents types de chevilles ne présentent pas les mêmes performances. Les chevilles molly conviennent uniquement aux cloisons creuses pour des charges légères. Pour du béton et des sollicitations importantes, seuls le scellement chimique et les chevilles métalliques à expansion offrent la fiabilité nécessaire à une pratique sportive régulière.

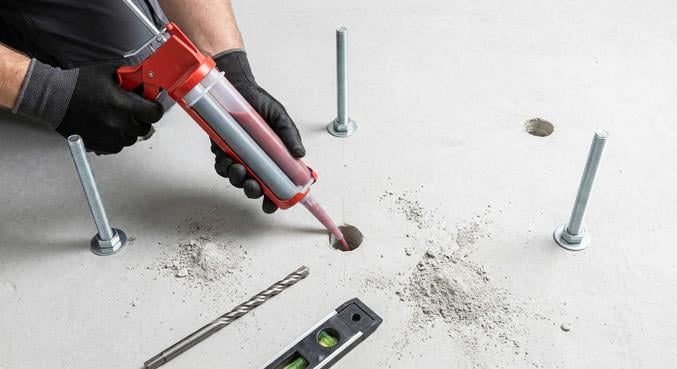

Scellement chimique pour dalle béton
Le scellement chimique représente la solution la plus fiable pour fixer une barre de traction dans une dalle béton. Cette technique consiste à injecter une résine bi-composant dans un trou préalablement foré, puis à y insérer une tige filetée. La polymérisation crée un ancrage particulièrement résistant aux arrachements et aux vibrations.
Les cartouches de scellement chimique se déclinent en différentes formulations selon le support. Pour du béton non fissuré, une résine polyester suffit généralement. En présence de microfissures ou de béton ancien, une résine époxy apporte une meilleure adhérence. Le respect du temps de durcissement indiqué par le fabricant conditionne la résistance mécanique finale.
Cette méthode autorise une charge de rupture élevée, généralement supérieure à 500 kg par point d’ancrage dans du béton de qualité. Pour une installation de barre traction, quatre points de scellement assurent une marge de sécurité confortable face aux sollicitations dynamiques répétées.
Chevilles métalliques et tiges filetées traversantes
Les chevilles métalliques à expansion conviennent parfaitement aux dalles béton d’épaisseur suffisante. Leur principe repose sur le serrage d’un cône qui écarte les segments métalliques dans le trou. Cette expansion mécanique garantit un maintien durable, même sous contraintes importantes.
Pour un plafond support constitué de poutrelles, l’utilisation de tiges filetées traversantes offre une sécurité maximale. Ces tiges traversent intégralement la poutrelle et se fixent par écrou de part et d’autre. Cette configuration répartit les efforts sur toute la section de l’élément porteur, limitant les risques de fissuration.
Le diamètre des chevilles métalliques et des tiges doit correspondre aux charges prévisibles. Pour une barre traction destinée à un utilisateur de 100 kg, des ancrages de diamètre 10 à 12 mm constituent un minimum raisonnable. Un professionnel du bâtiment peut calculer précisément le dimensionnement selon votre configuration spécifique.
Éviter les chevilles molly et les fixations inadaptées
Les chevilles molly trouvent leur place dans les cloisons en placo ou les matériaux creux de faible densité. Leur capacité de charge reste limitée à quelques dizaines de kilogrammes en situation statique. Elles ne conviennent absolument pas aux équipements de musculation générant des charges dynamiques répétées.
Certains modèles de barres traction proposent une fixation par pression entre deux murs. Cette solution, pratique en apparence, ne garantit pas une stabilité suffisante pour des tractions complètes. Le glissement progressif ou la chute brutale de l’équipement présentent des risques réels pour l’utilisateur.
Distinguer fixation murale et fixation plafond selon votre configuration
Le choix entre ces deux options dépend de plusieurs paramètres techniques. La hauteur disponible sous plafond, la présence de murs porteurs perpendiculaires et la nature de la structure conditionnent la solution optimale. Une barre traction murale nécessite deux murs solides espacés de 80 à 120 cm, permettant de tendre les bras sans toucher les parois.
La fixation au plafond libère l’espace au sol et permet une liberté de mouvement dans toutes les directions. Elle convient particulièrement aux garages aménagés en salle de sport, où plusieurs équipements cohabitent. Cette configuration exige toutefois une structure porteuse parfaitement dimensionnée et des ancrages irréprochables.
Les différents modèles de barres traction et leurs modes de fixation influencent également cette décision. Certains systèmes combinent fixation murale et plafond pour une stabilité renforcée. D’autres proposent des cadres autoportants qui reportent les charges au sol, évitant tout perçage de la dalle.

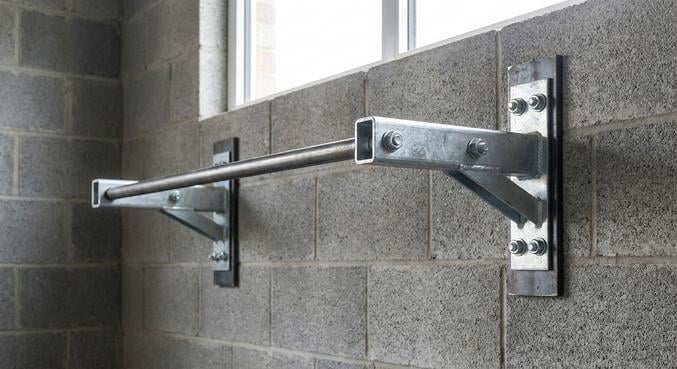

Avantages et contraintes de la fixation murale
Une fixation murale répartit les efforts horizontalement entre deux points d’appui. Cette distribution des charges sollicite moins ponctuellement la structure. Les murs porteurs en parpaings ou en béton banché offrent une résistance largement suffisante pour ce type d’installation, à condition de respecter les distances minimales par rapport aux angles.
L’inconvénient principal réside dans l’encombrement en hauteur. La barre occupe une position fixe, limitant les possibilités d’aménagement de cet espace mural. Pour les garages de hauteur standard, cette installation peut également imposer une position légèrement fléchie des jambes, les pieds touchant presque le sol lors des tractions.
La mise en place reste généralement plus simple qu’une fixation plafond. Les points de perçage se situent à hauteur accessible, facilitant le contrôle de la verticalité. Cette approche convient particulièrement aux bricoleurs souhaitant réaliser eux-mêmes l’installation avec du matériel standard disponible en magasin de bricolage.

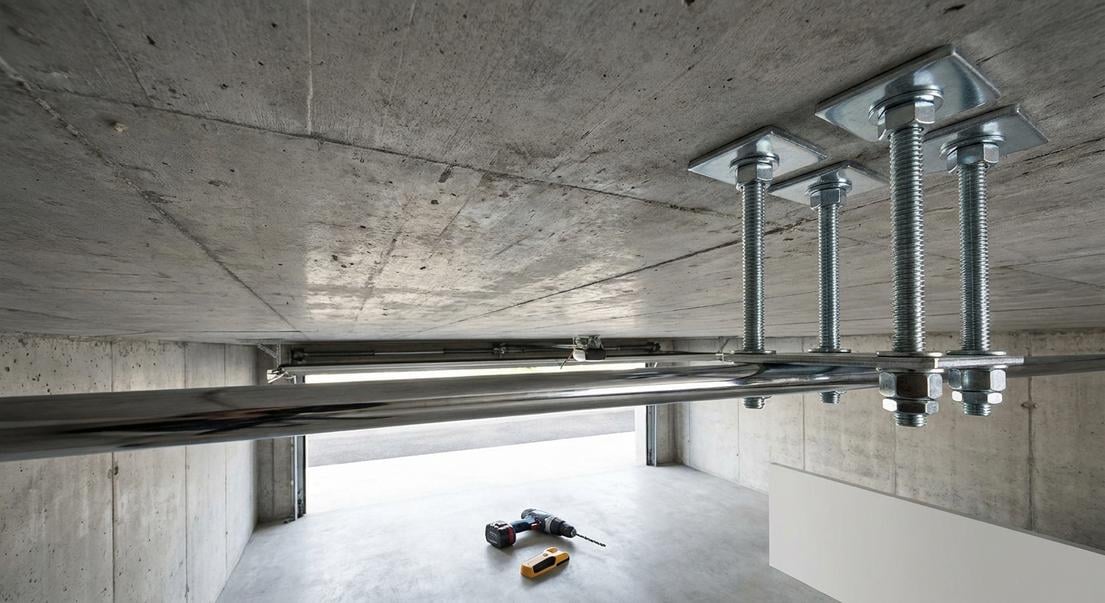

Spécificités de la fixation au plafond support
La fixation au plafond permet d’exploiter toute la hauteur disponible. Les bras peuvent rester tendus sans que les pieds touchent le sol, optimisant l’efficacité des exercices. Cette configuration autorise également l’ajout d’accessoires comme des sangles de suspension ou des anneaux de gymnastique.
Les contraintes techniques se révèlent plus importantes. Chaque point d’ancrage concentre une part significative du poids de l’utilisateur, amplifié par l’effet de balancement. La capacité portante du plafond doit être vérifiée avec attention, particulièrement en présence d’un plancher poutrelles-hourdis où seules certaines zones acceptent ce type de charge.
Le perçage d’une dalle d’étage nécessite des précautions supplémentaires pour préserver l’étanchéité. L’application d’un mastic d’étanchéité autour de chaque tige filetée limite les risques d’infiltration. Cette protection reste toutefois temporaire et mérite un contrôle régulier, surtout si une terrasse carrelée se trouve au-dessus du garage.
Vérifier la résistance et anticiper les risques d’infiltration
Une fois l’installation réalisée, la vérification de la solidité de l’ensemble constitue une étape non négociable. Les premiers essais doivent s’effectuer progressivement, en augmentant graduellement la charge appliquée. Cette approche prudente permet de détecter tout affaiblissement ou déformation avant qu’un incident ne survienne.
Les infiltrations représentent un risque différé mais réel lorsqu’une terrasse surplombe le garage. L’eau de pluie peut s’infiltrer par capillarité le long des tiges filetées, même en présence d’un joint initial. Les cycles de gel et dégel accentuent ce phénomène, élargissant progressivement les passages d’eau.
Un diagnostic structural réalisé par un professionnel du bâtiment apporte une évaluation objective de la faisabilité. Ce spécialiste dispose des outils de mesure et de calcul pour quantifier précisément la résistance mécanique de votre plafond. Son intervention représente un investissement minime au regard des risques encourus en cas de mauvais dimensionnement.
Tests de charge et contrôles réguliers
Le premier test consiste à suspendre un poids statique équivalent à deux fois le poids de l’utilisateur le plus lourd. Cette charge doit rester en place plusieurs heures sans provoquer de déformation visible du plafond ni d’affaissement des ancrages. Tout mouvement perceptible indique un problème de fixation nécessitant une correction immédiate.
Les contrôles visuels réguliers portent sur l’apparition éventuelle de fissures autour des points d’ancrage. Ces microfissures témoignent d’une sollicitation excessive de la structure porteuse. Leur progression dans le temps confirme un dimensionnement insuffisant des fixations ou une fragilité du support.
La vérification du serrage des écrous et des boulons fait partie de l’entretien courant. Les vibrations répétées provoquent un desserrage progressif qu’il convient de compenser tous les trois à six mois. Cette maintenance préventive garantit la pérennité de votre installation et votre sécurité lors de chaque séance de musculation.
Protéger l’étanchéité en présence de terrasse
Le perçage d’une dalle supportant une terrasse carrelée fragilise inévitablement le système d’étanchéité. Les membranes bitumineuses ou synthétiques assurent normalement une protection continue contre les infiltrations. Chaque perforation crée une brèche potentielle qu’il faut traiter avec le plus grand soin.
L’application de résine d’étanchéité autour de chaque tige traversante constitue une première barrière. Cette protection superficielle doit être complétée par un chemisage étanche sur toute la hauteur du perçage. Des manchons spécifiques existent pour créer une gaine imperméable autour des ancrages traversants.
Dans certaines configurations, la complexité de la préservation de l’étanchéité rend préférable une fixation murale. Cette alternative évite tout perçage de la dalle d’étage, écartant définitivement le risque d’infiltration. Un professionnel qualifié peut vous guider vers la solution la plus adaptée à votre situation particulière.
Faire appel à un professionnel pour sécuriser votre installation
L’intervention d’un artisan du bâtiment qualifié apporte une garantie de conformité et de durabilité. Ce spécialiste maîtrise les techniques de diagnostic, connaît les contraintes réglementaires et dispose du matériel adapté pour réaliser des ancrages parfaitement dimensionnés. Son savoir-faire couvre l’ensemble de la chaîne, du repérage des éléments porteurs jusqu’à la vérification finale de la résistance.
Cette approche professionnelle évite les erreurs classiques qui compromettent la sécurité. Le calcul précis des charges, le choix des systèmes de fixation et le respect des normes en vigueur relèvent de compétences techniques spécifiques. Pour votre sérénité, confier ce projet à un professionnel constitue souvent la décision la plus raisonnable.
Le coût d’une intervention professionnelle reste modéré comparé aux risques d’un sinistre. Une chute de matériel peut occasionner des blessures graves, tandis que des infiltrations non détectées dégradent progressivement la structure. Les artisans référencés sur des plateformes de confiance vous garantissent un travail de qualité, assorti d’une assurance décennale protégeant vos intérêts.
Les compétences d’un professionnel du bâtiment
Un maçon ou un charpentier qualifié évalue rapidement la nature de votre plafond. Son expérience lui permet d’identifier visuellement un plancher poutrelles-hourdis et de localiser les éléments porteurs. Cette reconnaissance, qui demanderait plusieurs heures à un particulier, ne nécessite que quelques minutes pour un professionnel aguerri.
Les outils de diagnostic professionnels offrent une précision inaccessible au grand public. Les détecteurs multifonctions haut de gamme révèlent la position exacte des armatures métalliques dans le béton. Cette cartographie précise permet d’éviter les zones sensibles et d’optimiser l’emplacement des ancrages pour une résistance maximale.
Le savoir-faire technique englobe également la maîtrise des produits de scellement. Chaque résine chimique possède ses caractéristiques propres et ses conditions d’application. Un professionnel sélectionne le produit adapté à votre type de support et aux sollicitations prévues, garantissant ainsi la fiabilité à long terme de votre installation de sport.
Quand le diagnostic structural devient indispensable
Certaines configurations nécessitent impérativement l’avis d’un professionnel. La présence d’une terrasse carrelée au-dessus du garage constitue un cas typique où les enjeux d’étanchéité se cumulent aux contraintes mécaniques. Le risque d’infiltration mérite une étude approfondie avant tout perçage de la dalle.
Les bâtiments anciens, dont les plans de construction ne sont plus disponibles, justifient également un diagnostic préalable. La composition exacte du plancher reste incertaine, tout comme l’état de conservation des éléments porteurs. Une inspection visuelle complétée par des sondages permet de lever ces incertitudes et d’adapter la stratégie de fixation.
L’installation d’un sac de frappe, dont le poids peut atteindre 50 à 80 kg avec les mouvements de balancement, impose des contraintes supérieures à celles d’une simple barre traction. La violence des impacts répétés nécessite un dimensionnement particulièrement soigné. Dans ce contexte, l’analyse d’un professionnel garantit que votre structure supportera ces sollicitations pendant de nombreuses années.
La fixation d’équipements de musculation au plafond d’un garage engage votre sécurité et celle de votre bâtiment. Cette installation technique mérite une préparation minutieuse, depuis l’identification de la nature du plafond jusqu’au choix des systèmes d’ancrage adaptés. En cas de doute sur la capacité portante de votre structure ou sur les risques d’infiltration, l’intervention d’un professionnel qualifié vous apporte la garantie d’une réalisation conforme et durable.
