Ajouter des prises électriques sur un circuit initialement prévu pour l’éclairage est une opération techniquement possible, mais elle soulève des questions de sécurité et de conformité réglementaire qu’il convient d’examiner attentivement avant toute intervention. Cette démarche nécessite impérativement un diagnostic professionnel pour vérifier que la section des conducteurs, le calibre du disjoncteur et la capacité globale du circuit peuvent supporter cette modification sans risque d’échauffement ou de surcharge. La norme NF C 15-100 encadre précisément ces situations en définissant les caractéristiques techniques des circuits électriques, garantissant ainsi la sécurité des installations et la tranquillité d’esprit des occupants. Faire appel à un électricien qualifié permet d’évaluer ces paramètres avec précision et d’assurer une installation conforme, condition indispensable pour préserver la protection de votre habitation et la validité de vos garanties d’assurance.
Comprendre les différences entre circuits d’éclairage et circuits de prises
La norme NF C 15-100 établit une distinction claire entre les circuits dédiés à l’éclairage et ceux destinés aux prises électriques. Cette séparation repose sur des critères techniques précis qui déterminent la section des conducteurs et le calibre de protection. Un circuit éclairage classique utilise généralement des fils de 1,5 mm² protégés par un disjoncteur de 10 A ou 16 A. Un circuit prises requiert quant à lui des conducteurs de section minimale 2,5 mm² avec une protection de 16 A ou 20 A.
Les circuits d’éclairage sont dimensionnés pour supporter des puissances limitées, typiquement inférieures à 2 300 W. Les appareils branchés sur ces circuits sont principalement des luminaires et des lampes. Un circuit prises doit pouvoir alimenter simultanément plusieurs équipements pouvant atteindre des puissances plus élevées. Cette différence fondamentale explique pourquoi l’ajout de prises sur un circuit éclairage ne peut se faire sans vérification approfondie.
Les caractéristiques techniques d’un circuit éclairage
Un circuit éclairage traditionnel se compose de conducteurs de faible section, généralement 1,5 mm². Cette dimension suffit pour alimenter des points lumineux dont la consommation individuelle reste modeste. Le retour lampe et les dérivations sont conçus pour ce type d’usage spécifique. La protection par disjoncteur divisionnaire de 10 A ou 16 A maximum correspond à cette section de câble.
Les circuits éclairage permettent de raccorder jusqu’à huit points lumineux par départ depuis le tableau electrique. Cette limitation garantit une répartition équilibrée des charges. L’interrupteur simple ou le dispositif de commande complète ce circuit sans ajouter de charge supplémentaire. La terre est raccordée sur les luminaires de classe I, assurant la protection des personnes.
Les exigences propres aux circuits de prises électriques
Les circuits prises imposent une section de conducteurs minimale de 2,5 mm² pour supporter des intensités plus importantes. Cette dimension permet de brancher des appareils électroménagers, des équipements informatiques ou des outils. La protection est assurée par un disjoncteur divisionnaire calibré à 16 A ou 20 A selon la configuration. Chaque circuit peut alimenter entre 5 et 12 prises selon la surface de la pièce et la destination du local.
La mise à la terre sur toutes les prises constitue une obligation réglementaire pour garantir la sécurité. L’interrupteur différentiel en amont protège contre les défauts d’isolement et les contacts indirects. Ces dispositifs de protection surintensités doivent être adaptés à la section des conducteurs pour éviter tout risque d’échauffement. Un circuit prises bien dimensionné offre une marge de sécurité pour l’utilisation simultanée de plusieurs appareils.
Les risques liés à l’ajout de prises sur un circuit éclairage existant
Raccorder des prises électriques sur un circuit initialement prévu pour l’éclairage expose à des risques de surcharge si la vérification préalable n’est pas effectuée. Les conducteurs de 1,5 mm² peuvent s’avérer insuffisants pour supporter la puissance cumulée des appareils branchés. Cette inadéquation entre section des fils et puissance demandée provoque un échauffement progressif des câbles. Les conséquences peuvent aller de la dégradation de l’isolant jusqu’au départ de feu dans les cas les plus graves.
Le calibre du disjoncteur joue un rôle déterminant dans la protection du circuit. Un disjoncteur de 10 A protégeant un câble de 1,5 mm² ne peut supporter l’ajout de prises alimentant des équipements gourmands. Augmenter le calibre du disjoncteur sans modifier la section des conducteurs représente une erreur dangereuse. Le disjoncteur ne déclencherait plus avant que les câbles n’atteignent une température critique. Cette situation de non-conformité expose également à un refus d’indemnisation par l’assurance en cas de sinistre.
Les conséquences d’une surcharge électrique
Une surcharge sur un circuit sous-dimensionné entraîne une élévation de température dans les conducteurs. L’échauffement des câbles dégrade progressivement l’isolant en PVC qui durcit et perd ses propriétés protectrices. Les connexions dans les boîtes de dérivation subissent également cette contrainte thermique. Les bornes mal serrées ou oxydées amplifient le phénomène par augmentation de la résistance de contact.
Les signes précurseurs d’une surcharge incluent des disjonctions répétées, une odeur de plastique brûlé ou un tableau electrique anormalement chaud. Ces manifestations appellent une intervention rapide d’un professionnel qualifié. Le diagnostic électrique permet d’identifier l’origine du problème et de proposer les solutions adaptées. Ignorer ces symptômes expose à des risques croissants pour la sécurité des occupants et l’intégrité du bâtiment.
La question délicate du matériel informatique
L’installation d’un poste de travail avec ordinateur, écran et périphériques soulève souvent la question de l’ajout de prises. La puissance consommée par ces équipements reste généralement modérée, de l’ordre de 300 à 600 W pour un ensemble complet. Cette consommation ne justifie pas systématiquement un circuit dédié ou un calibre de protection élevé. Un circuit prises standard de 16 A en 2,5 mm² suffit largement pour ce type d’usage.
L’erreur fréquente consiste à vouloir augmenter le calibre du disjoncteur au tableau pour un équipement informatique. Cette démarche est techniquement injustifiée et potentiellement dangereuse si la section des conducteurs n’est pas vérifiée au préalable. Un ordinateur puissant ne requiert pas plus de protection qu’un modèle standard. La priorité doit porter sur la qualité du circuit existant et sa conformité aux normes en vigueur.
Vérifier la compatibilité technique avant toute modification
Avant d’envisager l’ajout de prises sur un circuit éclairage, plusieurs vérifications techniques s’imposent pour garantir la sécurité de l’installation. L’identification de la section des conducteurs constitue le premier point à contrôler. Cette information se trouve rarement inscrite sur les câbles anciens et nécessite souvent une inspection visuelle directe. Un professionnel qualifié dispose des outils et des compétences pour effectuer cette analyse sans dégrader l’installation existante.
Le cheminement des câbles depuis le tableau electrique jusqu’aux points d’utilisation doit être tracé avec précision. Cette cartographie permet de comprendre comment les circuits prises et éclairage sont organisés dans l’habitation. Les dérivations successives, les boîtes de jonction et les éventuels raccordements intermédiaires influent sur la capacité du circuit. Un diagnostic électrique complet établit un état des lieux fiable de l’installation et identifie les marges disponibles pour une éventuelle extension.
Identifier la section des conducteurs en place
La mesure de la section des fils peut s’effectuer visuellement après dénudage partiel ou par lecture du marquage sur la gaine. Les câbles récents indiquent généralement leur section en millimètres carrés directement sur l’isolant. Les installations anciennes nécessitent parfois le démontage d’une prise ou d’un interrupteur pour accéder aux conducteurs. Un électricien confirmé reconnaît rapidement la section par simple observation du diamètre du cuivre.
Les installations réalisées avant les années 1990 utilisent fréquemment des sections inférieures aux standards actuels. La présence de fils de 1,5 mm² sur des circuits mixtes éclairage et prises était courante. Cette configuration ne répond plus aux exigences de la NF C 15-100 pour les constructions neuves. Dans le cadre d’une rénovation, ces circuits peuvent être conservés sous conditions strictes de limitation de charge et de protection adaptée.
Contrôler le calibre de protection au tableau

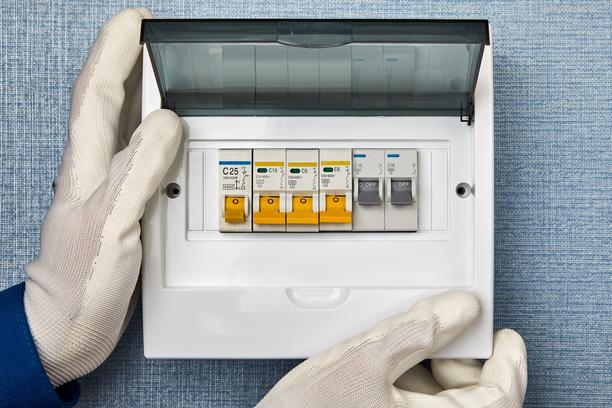

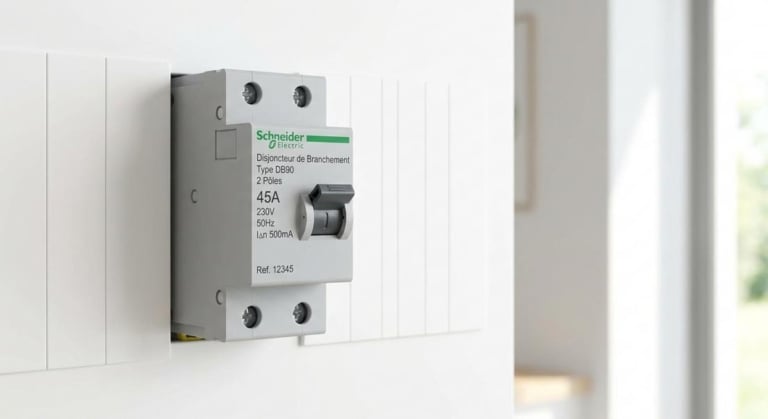

Le tableau electrique centralise l’ensemble des dispositifs de protection de l’installation. Chaque circuit dispose d’un disjoncteur divisionnaire dont le calibre doit correspondre à la section des conducteurs qu’il protège. Un câble de 1,5 mm² ne peut être protégé par un disjoncteur supérieur à 16 A pour un circuit éclairage. Un conducteur de 2,5 mm² accepte une protection jusqu’à 20 A pour un circuit prises.
L’interrupteur différentiel 30 mA protège plusieurs circuits regroupés sur une même rangée du tableau. Ce dispositif détecte les fuites de courant vers la terre et coupe l’alimentation en cas de défaut. La vérification de son bon fonctionnement par le bouton test constitue une opération de sécurité régulière à effectuer. Le remplacement d’un différentiel défectueux relève de la compétence d’un professionnel qualifié pour garantir le niveau de protection requis.
Les solutions conformes pour ajouter des prises en toute sécurité
Lorsque la vérification technique révèle que le circuit éclairage existant ne peut supporter l’ajout de prises, plusieurs solutions conformes permettent de répondre au besoin. La création d’un circuit prises dédié depuis le tableau electrique représente l’option la plus sûre. Cette intervention nécessite la pose d’un nouveau câble de section 2,5 mm² depuis un disjoncteur libre ou l’installation d’un module complémentaire. Le cheminement du nouveau circuit doit respecter les règles de pose et les zones de protection définies par la réglementation.
Dans certaines configurations, il est possible de transformer un circuit éclairage en circuit mixte si la section des conducteurs le permet. Un câble de 1,5 mm² protégé par un disjoncteur de 16 A peut alimenter simultanément des luminaires et quelques prises pour des usages légers. Cette solution reste limitée et nécessite une répartition judicieuse des charges. L’électricien calcule la puissance totale admissible et détermine le nombre de points d’utilisation autorisés. Cette approche offre une alternative économique à la création d’un circuit entièrement nouveau.
Créer un circuit prises dédié depuis le tableau
La mise en place d’un circuit prises indépendant garantit une installation conforme et évolutive. Cette solution implique le tirage d’un câble neuf de section appropriée, généralement 2,5 mm² pour un usage domestique standard. Le parcours du câble electrique doit éviter les zones à risque et respecter les distances minimales par rapport aux canalisations d’eau ou de gaz. Les saignées dans les murs suivent des tracés horizontaux ou verticaux pour faciliter les interventions futures.
Au niveau du tableau electrique, un disjoncteur divisionnaire de 16 A ou 20 A protège ce nouveau départ. L’ensemble se raccorde sous un interrupteur différentiel 30 mA de type A ou AC selon les appareils à alimenter. La protection différentielle constitue une obligation pour tous les circuits prises et assure la sécurité des personnes contre les contacts indirects. Le repérage clair de chaque circuit sur le tableau facilite les opérations de maintenance et les dépannages ultérieurs.
Adapter l’installation existante dans le respect des normes
Lorsque le circuit éclairage dispose de conducteurs de section suffisante, une adaptation contrôlée peut être envisagée. Cette option requiert impérativement la validation d’un professionnel qui calcule la charge totale admissible. Le nombre de prises ajoutées reste limité pour préserver une marge de sécurité. Les appareils branchés sur ces prises doivent correspondre à des usages de faible puissance comme l’éclairage d’appoint ou la recharge de petits équipements.
La modification du tableau peut nécessiter l’ajustement du calibre du disjoncteur si la section des câbles le permet. Un circuit initialement protégé par un 10 A peut passer à 16 A si les conducteurs sont de section adéquate. Cette augmentation ne doit jamais être effectuée sans vérification complète du cheminement et de l’état des connexions. Le professionnel s’assure également que la puissance disponible au niveau de l’abonné permet cette extension sans risque de dépassement de la puissance souscrite.
Faire appel à un électricien qualifié pour un diagnostic fiable
La complexité technique des installations électriques et les enjeux de sécurité justifient le recours à un professionnel qualifié pour toute modification. L’électricien dispose des connaissances réglementaires actualisées et des outils de mesure appropriés. Son diagnostic électrique établit un état des lieux précis de l’installation et identifie les points de non-conformité éventuels. Cette expertise permet de proposer des solutions adaptées au besoin exprimé tout en garantissant le respect de la NF C 15-100.

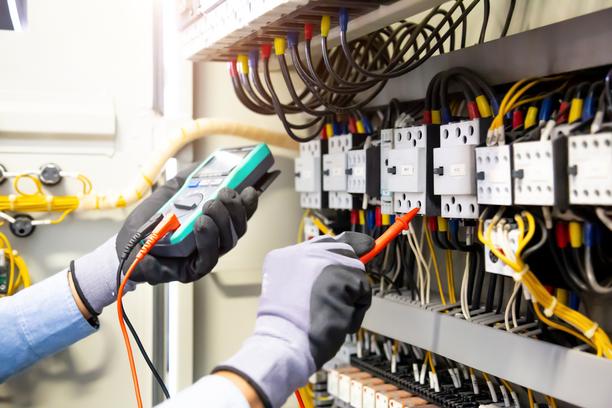

Le professionnel évalue la capacité réelle du circuit à supporter des charges supplémentaires. Il vérifie la continuité de la terre, l’état des connexions et le bon fonctionnement des dispositifs de protection. Les mesures effectuées avec des appareils calibrés fournissent des données objectives pour dimensionner correctement les modifications. Cette démarche préventive évite les mauvaises surprises et garantit une installation pérenne. Le devis détaillé présente les travaux nécessaires avec une estimation transparente des coûts.
Les étapes d’un diagnostic électrique professionnel
Le diagnostic débute par un examen visuel du tableau electrique et de l’ensemble des circuits accessibles. L’électricien identifie le type de protection, vérifie la présence des dispositifs différentiels et contrôle le repérage des circuits. L’ouverture de quelques boîtes de dérivation permet d’évaluer la qualité des connexions et la section réelle des conducteurs. Les prises et interrupteurs sont testés pour vérifier la présence et la continuité de la terre.
Les mesures électriques complètent cette inspection visuelle. La résistance de terre, l’impédance de boucle et le déclenchement des différentiels font l’objet de contrôles systématiques. Ces valeurs sont comparées aux seuils réglementaires pour valider la conformité. Le rapport de diagnostic liste les points conformes et les écarts constatés. Les recommandations hiérarchisent les interventions selon leur urgence et leur impact sur la sécurité des occupants.
Les garanties apportées par une intervention professionnelle
Faire réaliser les travaux par un électricien qualifié offre plusieurs garanties importantes pour votre tranquillité. La conformité de l’installation aux normes en vigueur est attestée par un certificat de conformité délivré à l’issue des travaux. Ce document peut être exigé par l’assurance en cas de sinistre ou lors d’une vente immobilière. La responsabilité civile professionnelle du prestataire couvre les éventuels dommages liés à l’intervention.
La qualité des matériaux utilisés et le savoir-faire mis en œuvre garantissent la pérennité de l’installation. Les connexions réalisées dans les règles de l’art résistent au temps et aux contraintes mécaniques. Le respect des sections de conducteurs et des calibres de protection assure une sécurité optimale. Cette approche professionnelle représente un investissement pour la protection du foyer et la valorisation du bien immobilier. La satisfaction client repose sur cette relation de confiance établie avec un professionnel compétent et rigoureux.
