L’installation d’un disjoncteur dédié pour votre lave-linge nécessite de respecter trois points fondamentaux : choisir un emplacement sous un interrupteur différentiel 30mA adapté, vérifier la capacité résiduelle de votre tableau électrique, et équilibrer les charges entre les différentes rangées pour éviter toute surcharge. La norme NF C 15-100 impose en effet un circuit spécialisé 20A avec câble de section 2,5mm² pour garantir votre sécurité et la pérennité de votre installation. Comprendre ces exigences techniques vous permettra d’intervenir en toute sérénité si vous possédez les compétences requises, ou d’identifier clairement les situations nécessitant l’intervention d’un électricien qualifié. Cet article vous accompagne pas à pas dans cette démarche, en détaillant les critères de choix et les vérifications indispensables pour une installation conforme et sécurisée.
Comprendre les exigences de la norme NF C 15-100 pour un circuit lave-linge
La norme NF C 15-100 définit avec précision les caractéristiques d’un circuit spécialisé pour lave-linge. Cette réglementation impose un disjoncteur divisionnaire de 20A maximum, raccordé par un câble d’une section minimale de 2,5mm². Le circuit doit être indépendant et protégé par un interrupteur différentiel 30mA de type A ou AC. Ces spécifications garantissent une protection optimale contre les surcharges et les risques de choc électrique.
Demandez gratuitement votre devis
Le respect de ces exigences n’est pas une simple recommandation mais une obligation légale. Une installation non conforme expose à des risques d’incendie et peut entraîner le refus de prise en charge par votre assurance en cas de sinistre. Pour votre sérénité, vérifiez systématiquement que votre tableau électrique dispose des emplacements nécessaires et de la protection différentielle adaptée avant tout ajout de circuit.
Le choix du calibre de protection adapté
Un disjoncteur de 20A constitue le calibre recommandé pour un circuit lave-linge selon la norme en vigueur. Ce calibre correspond parfaitement à la puissance maximale d’un lave-linge domestique standard, généralement comprise entre 2000 et 2500 watts. L’utilisation d’un calibre inférieur provoquerait des déclenchements intempestifs lors du fonctionnement de l’appareil.
Il est important de ne jamais surdimensionner le calibre du disjoncteur au-delà de 20A. Cette pratique dangereuse réduirait la protection du câble en cas de surcharge. Le couple disjoncteur 20A et câble 2,5mm² forme un ensemble cohérent garantissant la sécurité de votre installation électrique.
La section de câble obligatoire et ses implications
La section de 2,5mm² représente le standard minimal pour alimenter un circuit lave-linge. Cette dimension permet de véhiculer le courant nécessaire sans échauffement excessif du conducteur. Un câble de section inférieure, comme le 1,5mm² utilisé pour l’éclairage, ne convient absolument pas pour ce type d’appareil électroménager.
Le câble doit comporter trois conducteurs : phase, neutre et terre. La présence du conducteur de terre est obligatoire pour évacuer les courants de fuite et protéger les utilisateurs. Les professionnels recommandent systématiquement l’utilisation d’un câble rigide de type U1000R2V ou d’un câble souple H07VK sous gaine pour les installations domestiques.
Analyser la capacité résiduelle de votre tableau électrique
Avant d’envisager l’ajout d’un disjoncteur pour lave-linge, vous devez impérativement évaluer la capacité disponible sur votre tableau. Cette vérification comprend trois aspects : le nombre d’emplacements libres pour un disjoncteur modulaire, la puissance totale déjà raccordée sous chaque interrupteur différentiel, et l’ampérage de votre abonnement électrique. Un tableau saturé nécessitera l’installation d’un tableau divisionnaire ou le remplacement de l’installation existante.

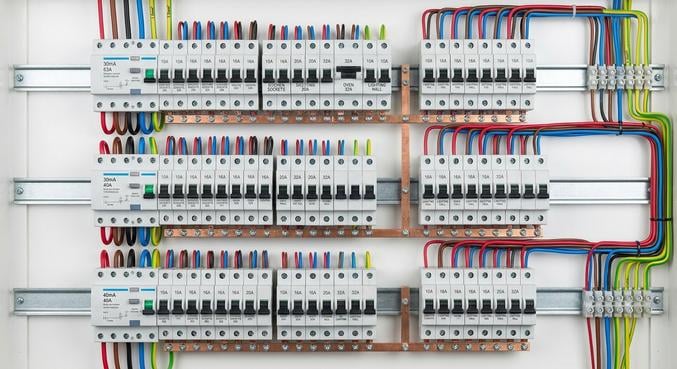

Les tableaux électriques modernes comportent généralement entre 2 et 4 rangées de modules. Chaque rangée est protégée par un interrupteur différentiel qui supervise plusieurs circuits. Pour identifier les emplacements disponibles, comptez le nombre de modules vides sur chaque rangée. Un disjoncteur divisionnaire standard occupe un module, mais certains modèles différentiels peuvent en occuper deux.
Vérifier la saturation des interrupteurs différentiels
Chaque interrupteur différentiel possède un calibre maximum qu’il ne faut jamais dépasser. Les modèles de 40A peuvent alimenter des circuits dont la somme des calibres des disjoncteurs atteint environ 8000 watts. Pour un différentiel de 63A, cette limite s’élève à environ 12000 watts. Il arrive souvent que les tableaux existants présentent un déséquilibre avec un différentiel surchargé et d’autres sous-exploités.
Pour calculer la charge actuelle, additionnez les calibres de tous les disjoncteurs raccordés sous le différentiel visé. Si vous constatez que l’ajout d’un circuit 20A dépasserait la capacité résiduelle, vous devrez orienter votre installation vers une autre rangée. Cette répartition intelligente évite les déclenchements intempestifs du différentiel et garantit la stabilité de votre installation.
Identifier le type de différentiel approprié
La norme autorise deux types d’interrupteurs différentiels pour protéger un circuit lave-linge : le type A et le type AC. Le différentiel de type A détecte les courants de fuite alternatifs et continus, tandis que le type AC ne détecte que les courants alternatifs. Les appareils modernes avec électronique de puissance nécessitent idéalement un type A pour une protection optimale.
Dans les installations récentes, au moins un interrupteur différentiel de type A est obligatoire. Il est généralement destiné aux circuits de la cuisine et de la buanderie. Si votre tableau ne comporte que des différentiels de type AC, l’installation d’un lave-linge reste possible mais le remplacement par un type A constitue une amélioration recommandée lors de travaux de mise en conformité électrique.
Maîtriser l’équilibrage des charges entre les rangées
L’équilibrage des charges représente un principe fondamental dans la conception d’une installation électrique performante. Cette répartition consiste à distribuer les circuits consommateurs sous différents interrupteurs différentiels pour éviter qu’une seule rangée supporte tous les appareils énergivores. Un tableau mal équilibré provoque des disjonctions fréquentes et réduit la durée de vie de vos équipements de protection.
Les professionnels recommandent de répartir les gros appareils électroménagers sur des rangées distinctes. Si votre plaque de cuisson et votre four se trouvent sous le premier différentiel, installez le lave-linge sous le second. Cette approche vous garantit qu’un déclenchement différentiel n’affectera pas simultanément tous vos équipements. La continuité de service s’en trouve grandement améliorée, notamment en cas d’utilisation simultanée de plusieurs appareils.
Pour évaluer l’équilibre actuel de votre tableau, listez les circuits présents sous chaque interrupteur différentiel. Identifiez les circuits spécialisés 16A et 20A qui alimentent les appareils électroménagers. Dans une configuration idéale, chaque rangée supporte entre 3 et 6 circuits selon le calibre du différentiel. Cette vérification préalable vous permettra de choisir le meilleur emplacement pour votre nouveau disjoncteur lave-linge.
Calculer la puissance cumulée par rangée
Le calcul de la puissance cumulée s’effectue en additionnant les calibres de tous les disjoncteurs d’une même rangée. Pour un différentiel 40A, la somme des calibres des disjoncteurs ne devrait pas dépasser 40A en fonctionnement simultané théorique. Dans la pratique, un coefficient de foisonnement s’applique car tous les circuits ne fonctionnent jamais à pleine puissance en même temps.
Les électriciens utilisent généralement une règle empirique : la somme des calibres peut atteindre 1,5 fois le calibre du différentiel sans risque. Pour un interrupteur de 40A, vous pouvez donc installer des disjoncteurs totalisant jusqu’à 60A de calibre. Au-delà, le risque de déclenchement augmente significativement lors d’utilisation intensive. Cette approche vous garantit une installation électrique fiable et dimensionnée correctement.
Prioriser les circuits selon leur usage
Certains circuits nécessitent une disponibilité permanente et doivent être répartis judicieusement. Les circuits de réfrigération et de congélation méritent une attention particulière car une coupure prolongée entraîne des pertes alimentaires. Il est important de les placer sur des rangées différentes des circuits à forte consommation comme le chauffage électrique ou la plaque de cuisson.
Le circuit lave-linge peut être associé à d’autres circuits d’usage ponctuel comme les prises de chambres ou le lave-vaisselle. Cette configuration évite la surcharge tout en maintenant une protection différentielle efficace. Les professionnels constatent généralement que cette organisation réduit considérablement les appels pour déclenchements intempestifs.
Éviter les erreurs fréquentes lors de l’ajout d’un circuit
L’ajout d’un circuit lave-linge donne lieu à plusieurs erreurs récurrentes qui compromettent la sécurité et la conformité de l’installation. La plus fréquente consiste à raccorder le lave-linge sur une prise existante partagée avec d’autres équipements. Cette pratique génère des surcharges et augmente considérablement le risque d’échauffement des conducteurs. La norme impose explicitement un circuit indépendant pour chaque gros appareil électroménager.
Le repiquage sur un circuit existant représente une autre erreur courante. Certains tentent de créer une dérivation depuis une prise de cuisine pour alimenter le lave-linge dans la buanderie. Cette solution non conforme surcharge le circuit d’origine et fausse la protection assurée par le disjoncteur. Pour votre sérénité, privilégiez systématiquement un nouveau circuit dédié depuis le tableau avec son propre disjoncteur de protection.
Voici les erreurs à éviter impérativement lors de l’installation :
- Utiliser un câble de section insuffisante pour économiser sur le matériel
- Installer un disjoncteur de calibre supérieur à 20A sans justification technique
- Négliger le conducteur de terre ou utiliser une mise à la terre inadaptée
- Ajouter un circuit sans vérifier la capacité résiduelle du différentiel
- Intervenir sur le tableau sans couper l’alimentation générale au disjoncteur d’abonné
Ces pratiques dangereuses exposent à des risques électriques graves. Les professionnels qualifiés possèdent les compétences et l’outillage nécessaires pour intervenir en toute sécurité. Ils vérifient systématiquement la conformité de l’installation existante avant tout ajout de circuit. Cette approche préventive permet d’identifier d’éventuelles anomalies et de proposer les solutions adaptées à votre configuration.
Demandez gratuitement votre devis
Les risques du repiquage sur circuit existant
Le repiquage électrique consiste à créer une dérivation sur un circuit déjà en service. Cette modification augmente la charge totale du circuit sans adapter la protection. Le disjoncteur d’origine ne dimensionne plus correctement la nouvelle configuration et ne peut assurer son rôle de protection en cas de surcharge. Les conducteurs s’échauffent progressivement et peuvent provoquer un départ de feu dans les cloisons.
Les conséquences d’un repiquage mal réalisé se manifestent par des déclenchements fréquents du disjoncteur. Ces coupures répétées indiquent que le circuit fonctionne au-delà de sa capacité nominale. Dans certains cas, l’échauffement reste invisible jusqu’à la dégradation avancée des isolants. Un électricien qualifié détectera immédiatement cette anomalie lors d’un diagnostic et proposera la création d’un circuit indépendant conforme.
L’importance de couper l’alimentation générale
Toute intervention sur un tableau électrique nécessite impérativement la coupure de l’alimentation générale. Le disjoncteur d’abonné, situé généralement en amont du tableau, permet d’isoler complètement l’installation. Cette manipulation simple supprime tout risque de choc électrique lors de la pose du nouveau disjoncteur. Il arrive souvent que des particuliers tentent d’intervenir sous tension, exposant leur vie à un danger mortel.

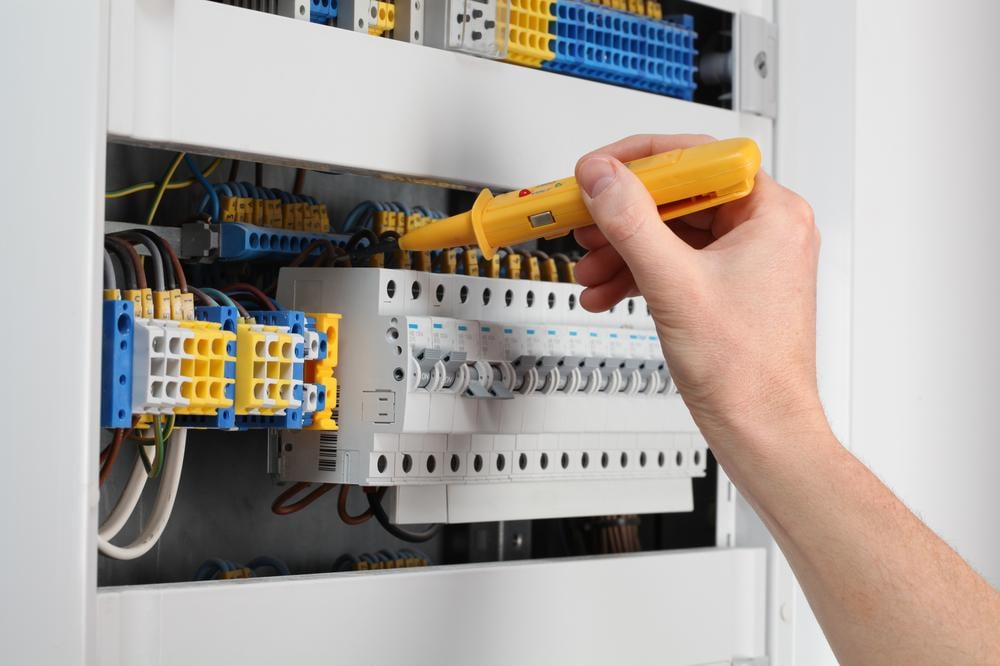

Après la coupure générale, vérifiez l’absence de tension avec un testeur approprié. Les professionnels utilisent systématiquement un vérificateur d’absence de tension homologué avant toute manipulation. Cette double vérification constitue une mesure de sécurité incontournable. Une fois l’installation terminée, la remise sous tension s’effectue progressivement en testant chaque circuit individuellement pour détecter d’éventuels défauts de raccordement.
Savoir quand faire appel à un électricien qualifié
Certaines situations nécessitent impérativement l’intervention d’un professionnel qualifié. Si votre tableau ne comporte aucun emplacement disponible, l’installation d’un tableau divisionnaire ou d’une extension requiert des compétences techniques avancées. De même, un tableau ancien ne répondant plus aux normes actuelles nécessite souvent une rénovation complète pour garantir votre sécurité. Les électriciens qualifiés réalisent un diagnostic précis et vous conseillent sur les travaux indispensables.
L’absence d’interrupteur différentiel 30mA constitue une autre situation justifiant l’appel à un professionnel. Les installations antérieures à 1991 comportent fréquemment des protections obsolètes qui ne répondent plus aux exigences actuelles. La mise en conformité de ces tableaux implique des travaux structurants qui dépassent le simple ajout d’un circuit. Pour votre sérénité, confiez ces interventions complexes à un électricien disposant des qualifications requises.
Les professionnels du réseau Plus que pro possèdent le savoir-faire nécessaire pour intervenir sur tous types d’installations. Ils garantissent la conformité des travaux et délivrent une attestation de conformité Consuel si nécessaire. Cette certification officielle atteste du respect des normes en vigueur et rassure votre assureur en cas de sinistre. La qualité de leurs prestations vous offre la tranquillité d’esprit indispensable pour une installation électrique sécurisée et pérenne.
Les situations nécessitant une intervention professionnelle
Un tableau électrique saturé sans possibilité d’extension simple requiert l’analyse d’un professionnel. L’électricien évalue les options disponibles : installation d’un tableau divisionnaire, remplacement du tableau existant par un modèle plus capacitaire, ou réorganisation complète des circuits. Chaque solution présente des avantages selon votre configuration et vos projets futurs. Le professionnel qualifié saura vous orienter vers l’option la plus adaptée à vos besoins.
Les installations triphasées nécessitent également une attention particulière lors de l’ajout de circuits. L’équilibrage des phases demande des connaissances spécifiques pour éviter les déséquilibres générateurs de perturbations. Dans ce type de situation, l’intervention d’un électricien devient indispensable pour maintenir la stabilité de l’installation. Sa compétence technique garantit une répartition optimale des charges sur les trois phases.
Les avantages d’un diagnostic électrique préalable
Un diagnostic électrique complet permet d’identifier l’ensemble des anomalies de votre installation avant tout ajout de circuit. Cette prestation professionnelle évalue la conformité du tableau, l’état des protections différentielles, la qualité des connexions et la présence d’une mise à la terre efficace. Le rapport détaillé liste les points de non-conformité et hiérarchise les travaux selon leur degré d’urgence.
Les électriciens qualifiés proposent généralement cette prestation lors de projets de rénovation ou d’extension. Cette approche préventive évite les mauvaises surprises et permet d’anticiper le budget nécessaire. Pour votre confiance, exigez un diagnostic réalisé selon les référentiels en vigueur. Les professionnels sérieux remettent systématiquement un document écrit détaillant leurs observations et recommandations. Cette transparence constitue le gage d’une collaboration sereine et d’un résultat à la hauteur de vos attentes pour une installation électrique aux normes.
