Installer ou remplacer un luminaire dans un logement ancien nécessite une compréhension précise du câblage électrique pour garantir votre sécurité et celle de votre habitation. Les installations des années 60-80 présentent des particularités techniques – doubles allumages, fils de couleurs non standardisées, absence de terre – qui peuvent dérouter même les bricoleurs expérimentés et provoquer des mesures de tension inexpliquées au multimètre. Pour votre tranquillité, sachez qu’un électricien qualifié certifié saura identifier ces spécificités, interpréter correctement chaque fil et assurer une connexion conforme à la norme NF C 15-100, préservant ainsi votre installation et vos équipements. Cet article vous aide à comprendre ces enjeux techniques tout en vous guidant vers les bons réflexes de sécurité et les situations où le recours à un professionnel devient indispensable.
Les fondamentaux du câblage électrique dans les logements des années 60
Les installations électriques des logements anciens fonctionnent selon des principes identiques aux installations modernes, mais leur mise en œuvre diffère considérablement. Le fil phase apporte le courant électrique, le fil neutre permet son retour vers le tableau, et le fil de terre assure la protection des personnes. Dans les années 60, ces fils ne respectaient pas toujours les codes couleurs actuels, rendant leur identification délicate.
Demandez gratuitement votre devis
Les systèmes de doubles allumages et de retours lampe compliquent encore la situation. Un double allumage permet de commander deux points lumineux distincts depuis un même interrupteur, nécessitant plus de fils au plafond. Le retour lampe, lui, désigne le fil qui revient de l’interrupteur vers le luminaire après avoir coupé la phase. Ces configurations créent souvent des confusions lors du remplacement d’une suspension ou d’un lustre.
Identifier les fils dans une installation ancienne
L’identification correcte des fils constitue la première étape de toute intervention sur un branchement luminaire ancien. Dans les installations antérieures aux normes actuelles, vous pouvez rencontrer des fils rouges, noirs, jaunes ou même blancs. Leur couleur ne garantit pas leur fonction réelle. Il est normal de se sentir démuni face à cette variété de configurations.

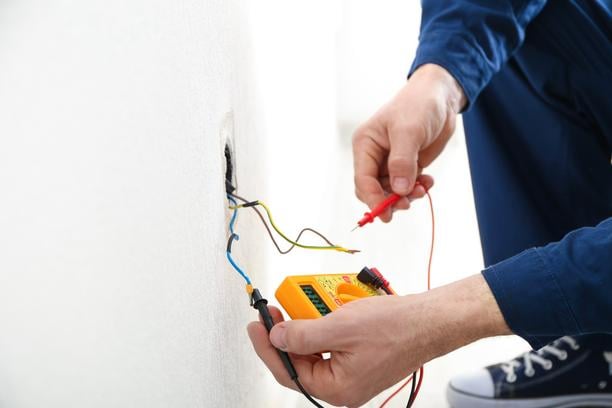

L’utilisation d’un testeur de tension devient indispensable avant toute manipulation. Coupez d’abord l’alimentation électrique au disjoncteur, puis vérifiez l’absence de tension. Un multimètre ou un VAT permettent de distinguer la phase du neutre une fois le courant rétabli. Cette précaution simple évite les erreurs de branchement potentiellement dangereuses.
Comprendre les doubles allumages et retours lampe
Les doubles allumages se rencontrent fréquemment dans les chambres et salles à manger des logements anciens. Cette configuration implique généralement trois fils ou plus au niveau du plafonnier, chacun alimentant une zone d’éclairage différente. Distinguer ces circuits demande une connaissance précise du schéma électrique de la pièce.
Le retour lampe présente une particularité importante : ce fil transporte la phase après son passage par l’interrupteur. Il reste sous tension quand l’interrupteur est fermé, mais ne l’est plus quand celui-ci est ouvert. Cette spécificité technique explique pourquoi certains fils semblent inactifs lors des tests, alors qu’ils jouent un rôle dans le circuit. Un électricien professionnel saura interpréter ces configurations sans risque d’erreur.
Les tensions résiduelles : un phénomène trompeur au multimètre
Lors du branchement d’un lustre ancien, vous pouvez mesurer des tensions inattendues au multimètre, même après avoir coupé le disjoncteur. Ces tensions résiduelles apparaissent pour plusieurs raisons techniques et provoquent souvent des inquiétudes légitimes. Elles ne signifient pas forcément un défaut grave, mais méritent une interprétation correcte pour votre sécurité.
Les fils électriques parallèles créent des phénomènes de couplage capacitif. Un fil neutre ou de terre peut ainsi afficher quelques volts par induction, sans pour autant être réellement alimenté. Les câbles anciens, souvent regroupés dans des gaines métalliques, favorisent particulièrement ces effets parasites. Cette situation se rencontre régulièrement dans les immeubles des années 60.
Origine des tensions parasites dans les circuits anciens
Les installations électriques anciennes utilisent fréquemment des câbles sous gaine métallique sans séparation franche entre circuits. Cette proximité génère des couplages électromagnétiques entre conducteurs. Un fil théoriquement neutre peut ainsi capter une tension résiduelle provenant d’un circuit adjacent encore sous tension.
Les interrupteurs défectueux ou les connexions oxydées amplifient ce phénomène. Une mauvaise qualité de contact au niveau d’un domino ou d’un interrupteur crée des chemins de fuite qui perturbent les mesures. Les multimètres haute impédance, très sensibles, détectent ces microtensions qui n’existent pas réellement dans un circuit chargé. Pour votre sérénité, ces mesures nécessitent une interprétation professionnelle.
Comment différencier tension réelle et parasite
La distinction entre tension réelle et tension résiduelle repose sur plusieurs tests complémentaires. Une tension parasite disparaît généralement lorsqu’on charge le circuit avec une ampoule ou un autre appareil. La tension s’effondre immédiatement car elle ne peut fournir de courant significatif.
Un testeur de tension sans contact ou un VAT offrent une indication plus fiable qu’un multimètre seul. Ces appareils détectent les champs électriques réels sans être perturbés par les couplages capacitifs. En cas de doute persistant, il est important de faire appel à un électricien certifié qui dispose d’équipements de mesure professionnels et saura identifier la nature exacte des tensions mesurées.

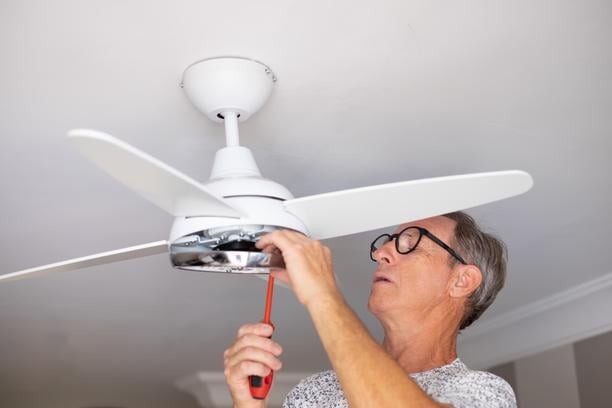

Risques spécifiques pour l’installation d’un ventilateur plafonnier
L’installation d’un ventilateur plafonnier dans un logement ancien présente des contraintes particulières qui dépassent le simple branchement d’une suspension. Ces équipements combinent éclairage et motorisation, nécessitant une alimentation stable et un câblage adapté. Les installations des années 60 n’ont pas été conçues pour ce type d’appareil, créant des risques qu’il convient d’évaluer.
Le poids du ventilateur impose des fixations renforcées que les points d’ancrage d’origine ne supportent pas toujours. Les vibrations générées par la rotation sollicitent également les connexions électriques de manière continue. Un branchement approximatif peut provoquer des échauffements, des court-circuits ou une usure prématurée du moteur. Cette approche implique généralement une vérification structurelle du plafond.
Demandez gratuitement votre devis
Besoins électriques d’un ventilateur moderne
Les ventilateurs plafonniers contemporains nécessitent généralement plusieurs conducteurs pour leurs différentes fonctions. Le moteur, l’éclairage intégré et parfois une télécommande demandent un câblage spécifique avec phase, neutre et terre. Les anciens circuits de lampadaire ou de lustre simple ne disposent pas toujours des fils nécessaires.
La puissance consommée par ces appareils, bien que modérée, s’ajoute aux autres équipements du circuit. Un circuit électrique ancien peut être déjà chargé par d’autres prises ou luminaires. Le disjoncteur qui le protège doit supporter cette charge supplémentaire sans déclencher intempestivement. Les professionnels recommandent systématiquement une vérification de la capacité du circuit avant installation.
Points de vigilance pour une installation sécurisée
Plusieurs éléments méritent une attention particulière lors de l’installation d’un ventilateur dans un bâtiment ancien. Voici les points à vérifier avant tout projet :
- La présence effective d’un fil de mise à terre relié au boîtier métallique
- La capacité de charge du plafond et la solidité du point de fixation existant
- L’état des connexions électriques et l’absence d’oxydation sur les dominos
- La compatibilité du circuit avec la puissance totale du ventilateur
- Le respect des distances de sécurité par rapport au sol et aux murs
Ces vérifications garantissent un fonctionnement durable et sûr de votre équipement. Un électricien qualifié procédera également à un test de bon fonctionnement incluant les différentes vitesses et l’éclairage. Il s’assurera que les vibrations ne créent pas de faux contacts et que toutes les connexions électriques restent stables dans le temps.
Conformité à la norme NF C 15-100 dans l’ancien
La norme NF C 15-100 définit les règles de sécurité pour les installations électriques en France. Dans les logements anciens, l’application de cette norme pose des questions légitimes. Faut-il tout mettre aux normes lors du remplacement d’une suspension ? Quelles sont les obligations réelles ? Il est important de comprendre la distinction entre rénovation totale et intervention ponctuelle.
Lors d’un changement de luminaire simple, vous n’êtes pas tenu de refaire l’ensemble du circuit électrique. Toutefois, l’intervention doit respecter les règles de sécurité fondamentales : connexions dans un boîtier adapté, protection mécanique des fils, absence de contacts accessibles. Pour votre tranquillité, cette conformité partielle protège votre responsabilité en cas d’incident.
Obligations légales et recommandations pratiques
La réglementation distingue les travaux neufs, les rénovations totales et les interventions ponctuelles. Le remplacement d’un lustre ancien par un plafonnier moderne constitue une intervention ponctuelle. Elle ne déclenche pas l’obligation de mise aux normes complète du logement. Néanmoins, certaines règles de sécurité s’appliquent impérativement.
Le circuit doit être protégé par un disjoncteur différentiel 30 mA. Le boîtier de connexion au plafond doit être accessible et correctement isolé. La section des fils doit correspondre à la puissance installée, généralement 1,5 mm² pour un circuit d’éclairage. Ces exigences minimales protègent les occupants et préservent la validité de votre assurance habitation en cas de sinistre électrique.
Points critiques dans les installations des années 60
Les logements des années 60 présentent fréquemment des écarts par rapport aux normes actuelles. L’absence de terre sur les circuits d’éclairage reste la non-conformité la plus courante. Les boîtiers métalliques au plafond, sans connexion à la terre, créent un risque d’électrocution en cas de défaut d’isolement du luminaire.
Les sections de fils insuffisantes, les connexions par torsion sans domino adapté, ou les fils apparents sans gaine constituent d’autres problèmes récurrents. Un électricien professionnel identifiera ces points critiques lors d’un diagnostic. Il vous proposera les corrections nécessaires pour atteindre un niveau de sécurité acceptable, même sans refonte complète de l’installation électrique existante.
Quand faire appel à un électricien professionnel
Certaines situations dépassent les compétences d’un bricoleur averti et nécessitent l’intervention d’un professionnel qualifié. Cette approche vous garantit non seulement votre sécurité, mais aussi la conformité de l’installation et la préservation de votre équipement. Reconnaître ces situations permet d’éviter des erreurs coûteuses et potentiellement dangereuses.
L’absence de fil de terre, la présence de plus de trois fils au plafond, ou des mesures de tension incohérentes au multimètre signalent une complexité qui mérite un diagnostic professionnel. Les professionnels constatent généralement que ces configurations cachent des montages particuliers nécessitant une interprétation précise. Pour votre sérénité, l’investissement dans une intervention qualifiée reste modéré comparé aux risques encourus.
Situations nécessitant impérativement un professionnel
Plusieurs configurations techniques imposent le recours à un électricien certifié. Voici les situations où cette démarche devient indispensable :
- Installation d’un ventilateur plafonnier nécessitant un câblage adapté et des fixations renforcées
- Présence de plus de quatre fils au plafond suggérant des doubles allumages complexes
- Absence totale de terre sur un circuit destiné à recevoir un luminaire métallique
- Mesures de tension inexpliquées ou contradictoires avec un multimètre standard
- Doute sur la capacité du circuit à supporter la nouvelle charge électrique
- Projet de mise en conformité partielle ou totale selon la norme NF C 15-100
Ces situations présentent des risques réels pour votre sécurité et celle de votre habitation. Un court-circuit, un incendie ou une électrocution peuvent résulter d’un branchement incorrect. Les professionnels du secteur disposent des outils de diagnostic, des compétences techniques et de l’assurance décennale qui protègent votre investissement.
Avantages d’une intervention professionnelle qualifiée
Faire appel à un électricien qualifié apporte des garanties qui dépassent la simple réalisation technique. Le professionnel établit un diagnostic précis de votre installation existante, identifie les risques potentiels et propose des solutions adaptées à votre budget. Son intervention est couverte par une garantie décennale qui vous protège contre les malfaçons.
Le professionnel certifié assure également la conformité de son travail avec la réglementation en vigueur. Il délivre un certificat de conformité si nécessaire, document qui sécurise votre responsabilité et facilite les démarches en cas de revente. Cette approche vous garantit une installation durable, des connexions électriques fiables et la tranquillité d’esprit face aux enjeux de sécurité domestique. En toute confiance, vous pouvez ainsi profiter de votre nouveau luminaire ou plafonnier sans craindre les conséquences d’un branchement approximatif.
