Installer un tableau électrique secondaire dans votre garage répond à la norme NF C 15-100 et nécessite un dimensionnement rigoureux : choix du câble d’alimentation (section adaptée à la puissance), pose d’un interrupteur différentiel 30mA en tête de tableau, et respect des circuits dédiés obligatoires. Cette installation technique garantit votre sécurité électrique et la validité de votre assurance habitation, mais impose de maîtriser plusieurs règles normatives précises pour éviter les erreurs fréquentes de sous-dimensionnement ou de raccordement défaillant. Dans ce domaine, la compréhension des exigences réglementaires vous permettra d’évaluer en toute confiance la qualité d’un devis professionnel et de dialoguer avec votre électricien sur des bases solides. Cet article détaille les points de vigilance incontournables pour une installation conforme, source de tranquillité sur le long terme.
Pourquoi installer un tableau électrique secondaire dans votre garage
L’installation d’un tableau de répartition secondaire dans votre garage répond à plusieurs besoins pratiques. Elle permet de disposer de circuits électriques dédiés pour l’outillage, l’éclairage ou les équipements électroménagers comme le lave-linge. Cette solution simplifie également la gestion des protections électriques et facilite les interventions en cas de panne localisée.
Demandez gratuitement votre devis
Un tableau électrique secondaire devient indispensable lorsque votre tableau principal se trouve éloigné du garage. La distance impose alors une alimentation spécifique avec un câble de section adaptée. Cette configuration évite les rallonges dangereuses et garantit une distribution électrique conforme aux normes en vigueur.
Les situations nécessitant un tableau divisionnaire
L’aménagement d’un atelier de bricolage nécessite plusieurs circuits dédiés pour les machines-outils. Ces équipements consomment une puissance importante et requièrent des protections dimensionnées individuellement. Un tableau secondaire permet de répartir ces charges sans surcharger le tableau principal de l’habitation.
La transformation du garage en buanderie impose des circuits dédiés obligatoires pour le lave-linge et le sèche-linge. Ces appareils doivent être protégés par des disjoncteurs divisionnaires adaptés à leur puissance. La norme NF C 15-100 exige cette séparation pour prévenir les surcharges et garantir la sécurité des installations.
Les avantages d’une installation secondaire bien dimensionnée
Une installation électrique secondaire correctement dimensionnée offre une flexibilité d’évolution pour vos projets futurs. Vous pourrez ajouter ultérieurement une borne de recharge pour véhicule électrique sans refonte complète de l’installation. Cette anticipation représente un gain de temps et d’argent sur le long terme.
La présence d’un interrupteur sectionneur en amont du tableau secondaire facilite les opérations de maintenance. Vous pouvez isoler l’alimentation du garage sans couper l’électricité dans toute l’habitation. Cette indépendance améliore votre confort au quotidien et simplifie les interventions techniques.

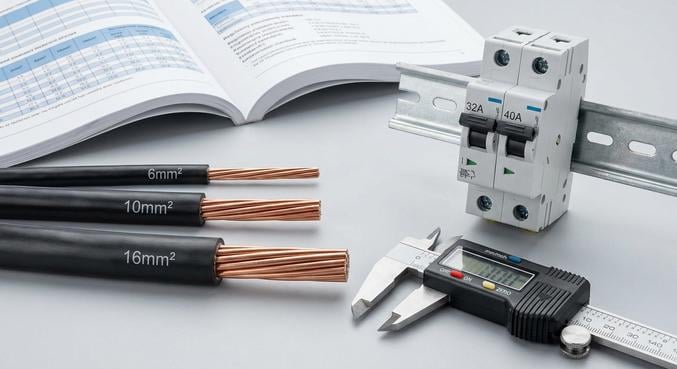

Dimensionner le câble d’alimentation et le disjoncteur de protection
Le dimensionnement du câble d’alimentation entre le tableau principal et le tableau secondaire constitue l’étape fondamentale de votre installation. La section du conducteur dépend de la puissance totale des appareils à alimenter et de la longueur du câble. Une section sous-dimensionnée provoque des chutes de tension et des échauffements dangereux.
La norme NF C 15-100 impose des règles précises pour le calcul de la section de câble. Pour une alimentation de 32A sur une distance inférieure à 27 mètres, un câble de 6 mm² en cuivre suffit. Au-delà de cette distance ou pour des puissances supérieures, il devient nécessaire de passer à une section de 10 mm² voire 16 mm².
Calculer la puissance nécessaire pour le garage
Le calcul de la puissance commence par un inventaire précis des équipements à installer. Listez chaque appareil avec sa puissance nominale en watts : éclairages, prises de courant, machines-outils, électroménagers. Cette somme détermine la capacité minimale que doit supporter votre installation secondaire.
Les professionnels appliquent un coefficient de simultanéité pour éviter le surdimensionnement. Tous vos appareils ne fonctionnent jamais en même temps. Ce calcul technique requiert des compétences spécifiques pour garantir un dimensionnement optimal sans risque de sous-estimation.
Choisir le disjoncteur de branchement adapté
Le disjoncteur de protection en amont du tableau secondaire protège le câble d’alimentation contre les surintensités. Son calibre doit correspondre à la section du câble installé : 32A maximum pour du 6 mm², 40A pour du 10 mm². Ce dispositif de coupure constitue la première barrière de sécurité de votre installation.
Un électricien qualifié vérifie systématiquement la cohérence entre la section de câble, le disjoncteur de protection et la puissance totale demandée. Cette vérification croisée garantit la conformité de l’installation et prévient les déclenchements intempestifs. La coordination de ces trois paramètres assure la fiabilité de votre tableau électrique secondaire.

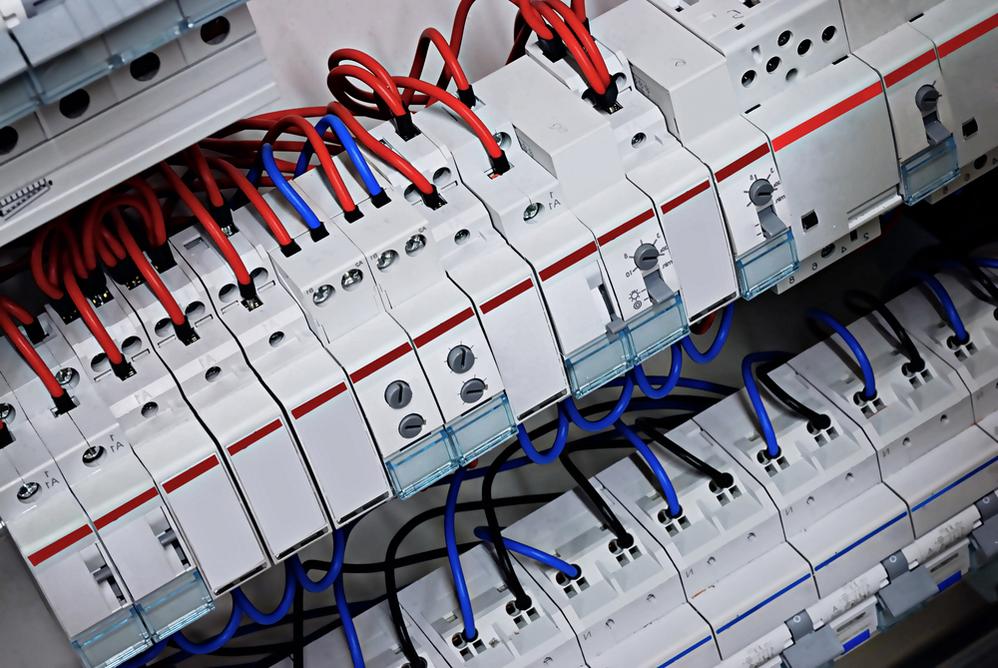

Installer l’interrupteur différentiel et les protections divisionnaires
L’interrupteur différentiel 30mA en tête de tableau secondaire constitue une protection obligatoire selon la norme NF C 15-100. Ce dispositif détecte les fuites de courant et coupe instantanément l’alimentation pour protéger les personnes contre les électrocutions. Il surveille en permanence l’équilibre entre phase et neutre au bornier d’arrivée.
Derrière cet interrupteur différentiel, vous installez les disjoncteurs divisionnaires pour chaque circuit. Un circuit éclairage nécessite un disjoncteur de 10A avec des conducteurs de 1,5 mm². Les circuits de prises de courant requièrent un disjoncteur de 16A ou 20A selon le nombre de prises, avec des câbles de 2,5 mm² minimum.
Les circuits dédiés obligatoires dans un garage
La norme impose des circuits dédiés pour certains équipements électroménagers. Le lave-linge nécessite un circuit protégé par un disjoncteur de 20A avec un câble de 2,5 mm². Le sèche-linge demande la même protection si vous aménagez une buanderie dans votre garage.
Une borne de recharge pour véhicule électrique exige un circuit dédié avec une protection spécifique. La puissance de charge varie entre 3,7 kW et 22 kW selon les modèles. Cette installation technique nécessite l’intervention d’un professionnel qualifié pour respecter les normes de sécurité et garantir la conformité.
Raccorder correctement phase, neutre et terre
Le raccordement au bornier du tableau secondaire suit un ordre précis pour garantir la sécurité. Le conducteur de phase se connecte sur les bornes supérieures des disjoncteurs, le neutre rejoint le bornier neutre dédié. Cette organisation claire facilite les interventions futures et réduit les risques d’erreur.
Le conducteur de protection terre se raccorde obligatoirement au bornier de terre du tableau secondaire. Ce conducteur vert-jaune doit présenter la même section que les conducteurs actifs jusqu’à 25 mm². La continuité de la terre depuis le tableau principal garantit l’efficacité de la protection contre les contacts indirects.
Assurer la mise à la terre et la liaison équipotentielle
La mise à la terre du tableau électrique secondaire prolonge la protection déjà existante au tableau principal. Vous devez raccorder le bornier de terre du tableau secondaire à la barrette de terre principale par un conducteur de section adaptée. Cette liaison assure l’évacuation des courants de défaut vers la terre en cas d’incident.
Dans un garage, la présence d’éléments métalliques comme une porte sectionnelle ou des canalisations impose une liaison équipotentielle. Ce raccordement relie toutes les masses métalliques entre elles et au bornier de terre. Il élimine les différences de potentiel dangereuses et complète la protection différentielle.
Demandez gratuitement votre devis
Vérifier la continuité de la protection
Un électricien qualifié mesure systématiquement la résistance de la prise de terre après installation. Cette valeur doit rester inférieure à 100 ohms pour garantir l’efficacité de la protection. Des mesures régulières permettent de détecter une dégradation progressive de la terre et d’intervenir avant tout danger.
La continuité des conducteurs de protection se vérifie également entre le tableau principal et chaque point d’utilisation du garage. Cette vérification confirme l’absence de rupture dans le cheminement de la terre. Un professionnel utilise un contrôleur spécifique pour certifier la conformité de l’installation.
Les erreurs fréquentes à éviter
De nombreuses installations DIY présentent des défauts de raccordement de la terre. Omettre la liaison équipotentielle ou utiliser une section de conducteur insuffisante compromet la sécurité. Ces erreurs passent inaperçues jusqu’à l’apparition d’un défaut grave, avec des conséquences potentiellement dramatiques.
Le raccordement du neutre au bornier de terre constitue une erreur dangereuse rencontrée sur certaines installations amateur. Cette confusion provoque des déclenchements aléatoires du différentiel et crée des tensions parasites sur les masses métalliques. Seul un professionnel qualifié garantit un raccordement correct et conforme aux normes.
Anticiper les besoins futurs pour votre garage
L’évolution des usages domestiques rend indispensable une anticipation des besoins futurs lors de l’installation d’un tableau secondaire. La recharge de véhicules électriques représente aujourd’hui un besoin croissant pour de nombreux propriétaires. Dimensionner votre installation dès la conception évite des travaux de renforcement coûteux ultérieurement.
Les professionnels recommandent de prévoir une réserve de puissance d’au moins 20% sur le tableau secondaire. Cette marge permet d’ajouter facilement de nouveaux circuits sans modifier l’alimentation principale. Cette approche vous garantit une flexibilité maximale pour vos projets d’aménagement futurs.
Préparer l’installation d’une borne de recharge
Une borne de recharge standard de 7,4 kW nécessite un circuit dédié protégé par un disjoncteur de 40A. Le câble d’alimentation doit présenter une section de 10 mm² minimum. Ces caractéristiques techniques s’intègrent dès la conception du tableau secondaire pour faciliter le raccordement ultérieur.
Les modèles de bornes communiquent parfois avec le tableau électrique pour gérer la charge en fonction de la consommation de l’habitation. Cette gestion intelligente évite les dépassements de puissance souscrite. Un électricien spécialisé dans les infrastructures de recharge saura vous conseiller sur la solution la plus adaptée à votre situation.
Prévoir les circuits pour un atelier complet
L’aménagement d’un atelier de bricolage demande plusieurs circuits de puissance pour alimenter compresseur, scie circulaire ou poste à souder. Ces équipements nécessitent des protections dimensionnées individuellement selon leur consommation. Un tableau secondaire bien conçu répartit ces charges de manière équilibrée.
Les circuits d’éclairage d’un atelier méritent une attention particulière pour garantir un confort visuel optimal. La norme recommande un éclairement minimal de 300 lux pour les travaux de précision. Cette exigence se traduit par plusieurs points lumineux alimentés par des circuits distincts pour assurer une continuité d’éclairage en cas de défaillance.
Faire appel à un électricien qualifié pour votre installation
L’installation d’un tableau électrique secondaire requiert des compétences techniques spécifiques et une parfaite connaissance de la norme NF C 15-100. Les professionnels qualifiés maîtrisent les règles de dimensionnement, les techniques de raccordement et les dispositifs de protection. Leur savoir-faire garantit une installation conforme et pérenne.
Un électricien certifié établit un diagnostic précis de votre installation existante avant de proposer une solution adaptée. Il vérifie la capacité du tableau principal à supporter une alimentation supplémentaire. Cette analyse préalable évite les mauvaises surprises et sécurise votre investissement sur le long terme.
Les avantages d’une installation professionnelle
Une installation réalisée par un professionnel qualifié bénéficie d’une attestation de conformité Consuel. Ce document officiel certifie que votre installation respecte toutes les exigences normatives. Il conditionne la mise en service par le fournisseur d’énergie et préserve vos droits auprès de votre assurance habitation.
Les électriciens professionnels proposent généralement une garantie décennale sur leurs interventions. Cette protection vous couvre contre les vices cachés et les malfaçons pendant dix ans. Cette tranquillité d’esprit justifie pleinement le recours à un prestataire qualifié plutôt qu’une installation hasardeuse en auto-construction.
Comparer les devis et choisir le bon professionnel
Demander plusieurs devis détaillés permet de comparer les solutions techniques proposées par différents professionnels. Un devis de qualité précise la section des câbles, le calibre des protections et la marque du matériel installé. Cette transparence facilite votre choix et garantit une prestation de confiance.
Les avis clients vérifiés constituent un indicateur fiable pour évaluer le sérieux d’un électricien. Ils renseignent sur la qualité du travail, le respect des délais et la satisfaction globale des interventions précédentes. Ces retours d’expérience vous orientent vers des professionnels reconnus pour leur savoir-faire et leur sens du service.
