Brancher une suspension sur une douille DCL est une opération accessible au particulier bricoleur, à condition de respecter rigoureusement les règles de sécurité électrique. Cette manipulation courante nécessite avant tout de couper l’alimentation au disjoncteur, de vérifier l’absence de tension, puis de raccorder correctement les fils en respectant le code couleur et le verrouillage de la fiche dans le boîtier. La norme DCL (Dispositif de Connexion Luminaire) a justement été conçue pour simplifier et sécuriser cette installation, permettant un branchement standardisé sans intervention sur le câblage électrique existant. Ce guide vous accompagne pas à pas pour réaliser ce raccordement en toute confiance, tout en identifiant les situations où l’intervention d’un électricien qualifié s’avère indispensable pour garantir votre sécurité et la conformité de votre installation.
Comprendre le système de connexion DCL avant toute manipulation
Le dispositif de connexion luminaire représente une avancée majeure en matière de sécurité électrique domestique. Ce système normalisé équipe obligatoirement tous les logements neufs et rénovés depuis 2001, conformément à la norme NF C 15-100. Le boîtier DCL se compose d’un sochet encastré au plafond qui intègre trois connexions distinctes pour la phase, le neutre et la terre.
L’objectif principal de ce dispositif est de simplifier le raccordement des luminaires tout en garantissant une installation électrique conforme. Contrairement aux anciens systèmes, vous n’avez plus à manipuler directement les fils du circuit d’éclairage. La fiche DCL se verrouille simplement dans le boîtier encastré, créant ainsi une connexion sécurisée et fiable pour votre suspension au plafond.
Pour votre sérénité, il est important de savoir identifier les composants de votre installation. Le boîtier DCL présente généralement un format rond ou carré blanc au plafond. La fiche DCL, quant à elle, est fournie avec votre nouveau luminaire ou peut être achetée séparément si votre suspension possède uniquement des fils électriques.
Les éléments constitutifs du boîtier DCL
Le boîtier DCL standard comporte trois bornes de connexion clairement identifiées par des symboles normalisés. La borne de phase est repérée par la lettre L, celle du neutre par la lettre N, et la connexion de terre par le symbole spécifique. Ces repères visuels vous permettent d’effectuer le raccordement sans risque d’inversion, à condition de bien les identifier avant toute manipulation.
Le système intègre également un mécanisme de verrouillage par rotation qui maintient fermement la fiche en position. Ce dispositif de sécurité empêche tout débranchement accidentel de votre suspension, même sous le poids d’un lustre imposant. La conception du boîtier autorise une charge maximale variable selon les modèles, généralement comprise entre 25 et 50 kilogrammes.
La fiche DCL et ses variantes selon les luminaires
Les fiches DCL se déclinent en plusieurs versions adaptées aux différents types de luminaires disponibles sur le marché. La version standard convient aux suspensions classiques équipées de deux ou trois fils électriques. Certaines fiches intègrent directement un domino ou des bornes automatiques pour faciliter le raccordement des conducteurs souples de votre suspension.
Dans le commerce, vous trouverez des fiches DCL avec ou sans cache de protection. Les modèles avec cache offrent une finition plus esthétique en dissimulant entièrement le mécanisme de connexion. Pour les luminaires légers de type applique murale ou petite suspension, des fiches spécifiques plus compactes existent également.
Les précautions indispensables avant d’intervenir sur le circuit d’éclairage
La sécurité constitue la priorité absolue lors de toute intervention sur une installation électrique, même pour un branchement apparemment simple. Chaque année, de nombreux accidents domestiques surviennent suite à des manipulations effectuées sous tension. Ces incidents sont pourtant évitables en appliquant systématiquement les procédures de mise hors tension avant toute intervention.
Pour votre protection, la première étape consiste toujours à couper l’alimentation électrique au niveau du tableau électrique. Il ne suffit pas d’actionner l’interrupteur de la pièce concernée, car celui-ci ne coupe que la phase et laisse le neutre sous tension. Vous devez impérativement basculer le disjoncteur du circuit d’éclairage en position arrêt.
Cette vérification vous garantit une intervention sans danger. Dans l’idéal, signalez votre intervention au tableau électrique par une étiquette ou un cadenas pour éviter qu’une autre personne ne rétablisse le courant pendant vos travaux. Cette précaution simple peut prévenir un accident grave, particulièrement dans les habitations occupées par plusieurs personnes.

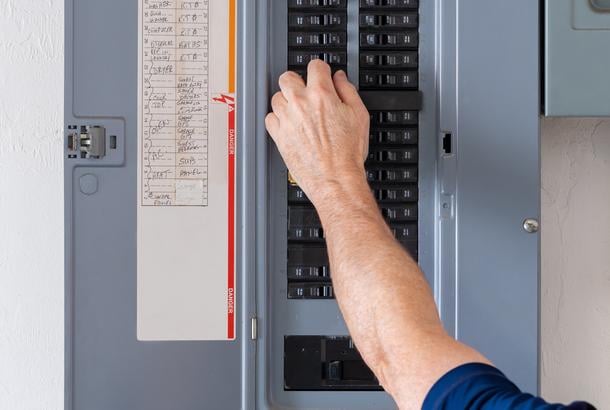

Identifier le bon disjoncteur au tableau électrique
Les tableaux électriques modernes comportent généralement des repérages indiquant la fonction de chaque disjoncteur. Recherchez la mention correspondant à l’éclairage de la pièce concernée, souvent libellée comme « lumière salon » ou « éclairage chambres ». Dans les installations récentes, les circuits d’éclairage sont protégés par des disjoncteurs de 10 ou 16 ampères.
Si votre tableau ne comporte aucune indication claire, procédez par élimination méthodique. Actionnez chaque disjoncteur un par un tout en vérifiant l’extinction des luminaires de la zone concernée. Profitez de cette occasion pour compléter le repérage de votre tableau, facilitant ainsi vos interventions futures. Les professionnels recommandent d’utiliser une étiqueteuse pour créer des repères durables et lisibles.

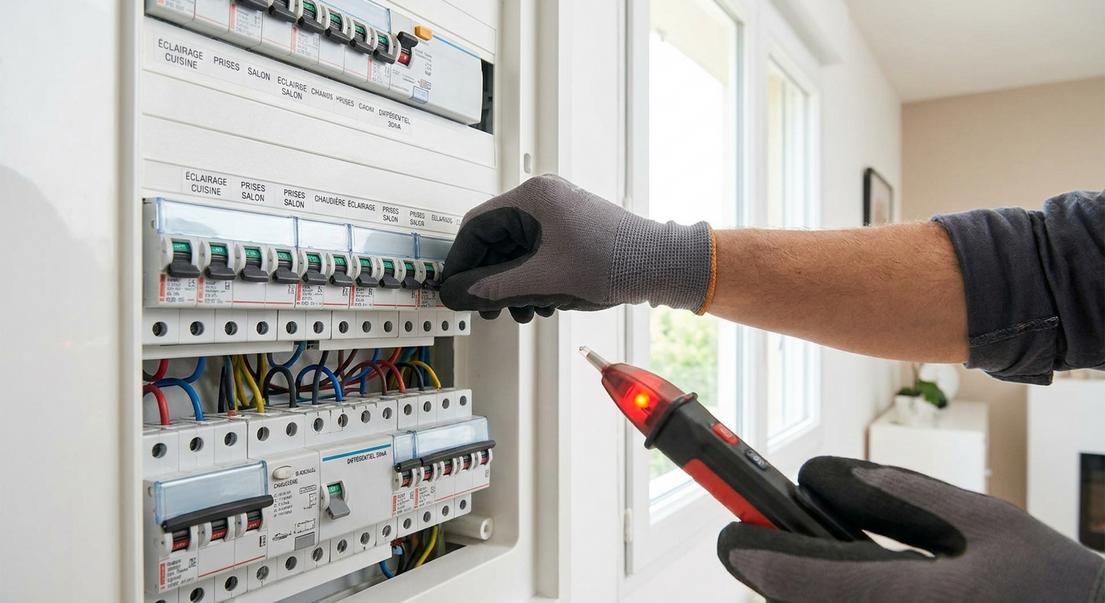

Vérifier l’absence de tension avec un testeur adapté
Couper le disjoncteur ne suffit pas à garantir l’absence totale de tension au niveau du luminaire. Un testeur de tension vous permet de contrôler effectivement que le circuit est bien hors service avant de toucher les fils électriques. Cet appareil détecte la présence de courant par simple proximité ou contact avec les conducteurs.
Pour utiliser correctement un testeur, approchez la pointe de détection de chaque borne du boîtier DCL successivement. L’absence de signal lumineux ou sonore confirme que le circuit est bien désactivé. N’intervenez jamais sur une installation si votre testeur indique une présence de tension, même faible. Cette vérification systématique constitue un réflexe de sécurité que tous les électriciens appliquent sans exception.
Préparer les conducteurs de la suspension pour un raccordement optimal
La qualité du raccordement électrique dépend directement de la préparation des fils de votre suspension. Des conducteurs mal dénudés ou endommagés créent des points de contact défaillants, source de dysfonctionnements et de risques électriques. Cette étape préparatoire demande précision et minutie pour garantir un branchement fiable dans la durée.
Les suspensions modernes sont généralement équipées de conducteurs souples multibrin, plus flexibles mais aussi plus délicats à manipuler que les fils rigides. Chaque conducteur doit être dénudé sur une longueur de 8 à 10 millimètres, sans couper ni abîmer les brins de cuivre. Une pince à dénuder réglable constitue l’outil idéal pour cette opération, évitant les entailles qui fragiliseraient le conducteur.
Après le dénudage, vérifiez visuellement l’intégrité de chaque brin de cuivre. Aucun ne doit être coupé ou sectionné partiellement. Si vous constatez des brins endommagés, recoupez le fil et recommencez l’opération de dénudage. Cette rigueur vous assure un contact électrique optimal et prévient les faux contacts responsables de la plupart des dysfonctionnements.
Identifier correctement phase et neutre sur les fils de la suspension
Le code couleur des fils électriques suit une normalisation stricte qui facilite l’identification des conducteurs. Le fil bleu correspond toujours au neutre, tandis que les fils marron, noir ou rouge indiquent la phase. Le fil vert et jaune, lorsqu’il est présent, représente la connexion de terre. Cette convention est universelle dans les installations domestiques françaises.
Pour une suspension équipée de deux fils uniquement, vous ne disposerez pas de connexion de terre. Cette configuration est courante sur les luminaires de classe 2 à double isolation, qui ne nécessitent pas de mise à la terre. Dans ce cas, le fil bleu se raccorde sur la borne neutre N du boîtier DCL, et l’autre fil sur la borne phase L. La borne de terre du boîtier reste alors inutilisée.
Techniques de préparation des fils multibrin
Les conducteurs souples multibrin nécessitent une attention particulière lors de leur insertion dans les bornes de connexion. Après le dénudage, torsadez légèrement les brins de cuivre entre vos doigts pour former une pointe compacte. Cette opération facilite considérablement l’insertion dans les bornes et évite que des brins ne restent à l’extérieur de la connexion.
Certains professionnels recommandent l’utilisation d’embouts de câblage, également appelés ferrules. Ces petits manchons métalliques se sertissent à l’extrémité des conducteurs souples pour créer une terminaison rigide et homogène. Bien que non obligatoire pour un branchement DCL domestique, cette technique améliore la qualité du contact électrique et simplifie les connexions futures lors d’un changement de luminaire.

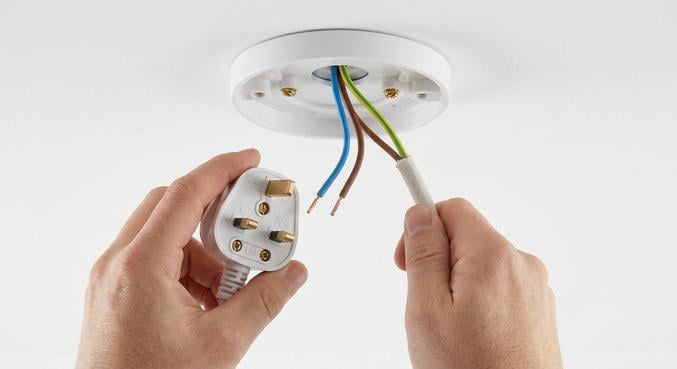

Procédure détaillée de raccordement sur la fiche DCL
Le raccordement proprement dit s’effectue en plusieurs étapes successives qui doivent être réalisées avec méthode. Commencez par positionner la fiche DCL à proximité du boîtier au plafond pour visualiser l’opération. Cette préparation vous permet d’anticiper la longueur de câble nécessaire et d’identifier clairement les bornes de connexion avant de manipuler les fils.
Pour raccorder les fils électriques de votre suspension, dévissez légèrement les vis de serrage des bornes de la fiche DCL. Insérez chaque conducteur dans la borne correspondante en respectant scrupuleusement le code couleur. Le fil bleu du luminaire se connecte sur la borne N, le fil de phase sur la borne L. Si votre suspension comporte trois fils, raccordez également le fil vert et jaune sur la borne de terre.
Après insertion de chaque fil, serrez fermement la vis de connexion tout en maintenant le conducteur bien enfoncé dans la borne. Un serrage insuffisant constitue la principale cause de faux contact et de dysfonctionnement. Vérifiez la solidité de la connexion en tirant légèrement sur chaque fil, qui ne doit pas se désolidariser de la borne. Cette vérification simple vous évite bien des désagréments par la suite.
Le verrouillage correct de la fiche dans le boîtier
Une fois les fils raccordés sur la fiche DCL, présentez celle-ci face au boîtier encastré au plafond en alignant les ergots de positionnement. La fiche ne peut s’insérer que dans une seule orientation, garantissant ainsi le respect des polarités. Enfoncez la fiche jusqu’à sentir une légère résistance, puis effectuez une rotation dans le sens indiqué par les flèches.
Le verrouillage complet s’accompagne généralement d’un clic audible qui confirme l’engagement correct du mécanisme. À ce stade, la fiche doit être parfaitement solidaire du boîtier, sans jeu ni rotation possible. Testez la fixation en exerçant une légère traction vers le bas, le système doit résister fermement. Ce verrouillage sécurisé supporte le poids de votre suspension et assure la continuité électrique des connexions.
Ajuster la hauteur du câble et finaliser l’installation
Avant de verrouiller définitivement la fiche DCL, ajustez la longueur du câble de suspension selon la hauteur souhaitée pour votre luminaire. Pour une suspension au-dessus d’une table de salle à manger, les professionnels recommandent généralement une hauteur comprise entre 70 et 80 centimètres au-dessus du plateau. Cette distance offre un éclairage optimal tout en préservant la visibilité entre convives.
La plupart des suspensions modernes intègrent un système de réglage de câble qui permet d’ajuster facilement la hauteur même après installation. Certains modèles proposent un système de blocage par vis, d’autres utilisent un mécanisme coulissant. Consultez la notice de votre luminaire pour identifier le système spécifique à votre modèle et réaliser le réglage dans les règles de l’art.
Diagnostic et résolution du problème de suspension qui s’éteint
Une suspension qui s’allume brièvement puis s’éteint révèle généralement un problème de contact électrique au niveau du raccordement. Ce dysfonctionnement caractéristique ne doit jamais être ignoré, car il peut évoluer vers des situations dangereuses comme un échauffement des connexions ou un court-circuit. L’identification rapide de la cause permet d’intervenir efficacement avant l’aggravation du défaut.
Dans la majorité des cas, ce comportement intermittent résulte d’un serrage insuffisant des connexions sur la fiche DCL. Le contact électrique s’établit momentanément lors de la mise sous tension, puis se rompt en raison des micro-vibrations ou de la dilatation thermique des conducteurs. Ce phénomène s’amplifie avec les luminaires équipés d’ampoules LED qui génèrent moins de chaleur mais sont plus sensibles aux variations de tension.
Pour résoudre ce problème, vous devez impérativement recouper le disjoncteur et vérifier l’absence de tension avant toute manipulation. Démontez ensuite la fiche DCL du boîtier en effectuant la rotation inverse de celle du verrouillage. Inspectez visuellement chaque connexion et resserrez fermement les vis de bornes. Cette intervention simple résout la grande majorité des dysfonctionnements intermittents.
Les causes de faux contact les plus fréquentes
Les faux contacts électriques peuvent avoir plusieurs origines qu’il convient d’examiner méthodiquement. Un dénudage excessif laissant trop de cuivre apparent peut créer un risque de contact entre conducteurs. À l’inverse, un dénudage insuffisant empêche le cuivre d’être correctement serré dans la borne, créant une connexion fragile qui se dégrade rapidement.
Les conducteurs souples présentent également des risques spécifiques lorsque tous les brins ne sont pas insérés dans la borne de connexion. Un ou plusieurs brins restés à l’extérieur peuvent toucher le boîtier métallique et provoquer un court-circuit. Cette situation explique pourquoi le disjoncteur du circuit d’éclairage se déclenche immédiatement lors de la remise sous tension. Vérifiez systématiquement que l’intégralité du conducteur dénudé est bien enfoncée dans la borne avant de serrer la vis.
Vérifications à effectuer sur le boîtier DCL lui-même
Le boîtier DCL encastré au plafond peut également être à l’origine de dysfonctionnements. Avec le temps, les connexions internes du boîtier peuvent se desserrer, particulièrement dans les installations anciennes ou soumises à des vibrations régulières. Les logements situés à proximité d’axes routiers ou de voies ferrées sont particulièrement exposés à ce type de problème.
Pour vérifier l’état du boîtier, examinez visuellement les bornes internes après avoir retiré la fiche. Recherchez des traces de surchauffe comme des décolorations ou des marques de brûlure sur le plastique. Ces signes indiquent un défaut de connexion qui nécessite le remplacement complet du boîtier DCL. Cette intervention requiert l’intervention d’un électricien qualifié, car elle implique une manipulation directe du câblage électrique encastré.
Les situations nécessitant obligatoirement un électricien professionnel
Certaines configurations dépassent le cadre d’une intervention de bricolage domestique et requièrent les compétences d’un professionnel qualifié. Cette distinction entre ce que vous pouvez réaliser vous-même et ce qui nécessite un électricien garantit votre sécurité et la conformité de votre installation électrique. Il est important de reconnaître ces limites pour éviter de créer des situations dangereuses.
L’absence de boîtier DCL au plafond constitue la première situation nécessitant l’intervention d’un professionnel. Si vous constatez uniquement des fils électriques sortant du plafond sans système normalisé de connexion, ne tentez pas de raccorder directement votre suspension. Cette configuration indique une installation électrique ancienne non conforme aux normes actuelles. L’électricien devra installer un boîtier DCL réglementaire en respectant les prescriptions de la norme NF C 15-100.
De même, si les fils électriques présents au plafond ne respectent pas le code couleur normalisé ou semblent endommagés, sollicitez immédiatement un professionnel. Les installations antérieures aux années 1970 utilisaient parfois des codes couleur différents, rendant l’identification de la phase et du neutre hasardeuse pour un particulier. Une inversion de ces conducteurs peut endommager certains types de luminaires et présente des risques pour la sécurité.
Installations anciennes sans mise à la terre
Les logements construits avant l’instauration de l’obligation de mise à la terre ne disposent parfois que de deux fils au niveau du circuit d’éclairage. Si votre boîtier DCL ne comporte pas de borne de terre ou si celle-ci n’est pas raccordée, un diagnostic complet de votre installation s’impose. Un électricien évaluera la nécessité de mettre aux normes votre circuit d’éclairage, particulièrement dans les pièces humides comme la salle de bain.
Dans ces situations, le professionnel vérifiera également la présence d’un dispositif différentiel de protection adapté sur votre tableau électrique. Ce dispositif de sécurité compense partiellement l’absence de mise à la terre en détectant les fuites de courant. Les électriciens qualifiés disposent des connaissances techniques pour évaluer les risques et proposer les solutions de mise en conformité appropriées à votre configuration spécifique.
Suspensions lourdes et installations spécifiques
Les lustres imposants et les suspensions de grande dimension nécessitent souvent un renforcement de la fixation au plafond. Un boîtier DCL standard supporte généralement un poids maximum de 25 à 50 kilogrammes selon les modèles. Au-delà, une fixation complémentaire directement dans la structure du plafond devient indispensable pour garantir la sécurité.
L’installation de plusieurs suspensions sur un même circuit, notamment pour créer un éclairage de type îlot central dans une cuisine, requiert également l’intervention d’un professionnel. Celui-ci vérifiera que la section des conducteurs et la protection par disjoncteur sont adaptées à la puissance cumulée des luminaires. Il s’assurera également du respect des règles de câblage pour ce type de montage. Les plateformes comme Plus que pro vous mettent en relation avec des électriciens qualifiés capables d’évaluer votre projet et de réaliser ces installations complexes dans les règles de l’art.
Conseils d’entretien pour garantir la durabilité du branchement
Un raccordement correctement réalisé ne nécessite normalement aucun entretien particulier pendant de nombreuses années. Toutefois, certaines vérifications périodiques permettent de détecter précocement les signes de dégradation et de prévenir les dysfonctionnements. Cette approche préventive s’inscrit dans une logique de sécurité et de durabilité de votre installation électrique.
Lors du changement d’ampoule ou de l’entretien de votre suspension, profitez-en pour vérifier visuellement l’état du raccordement. Le cache de la fiche DCL ne doit présenter aucune trace de surchauffe ou de décoloration. De même, le câble de suspension ne doit montrer aucun signe d’usure, de fissure ou de déformation de la gaine isolante. Ces observations simples vous alertent sur d’éventuels problèmes nécessitant une intervention.
Pour les suspensions situées dans des environnements contraignants comme la salle de bain ou au-dessus d’un plan de cuisson, une vigilance accrue s’impose. L’humidité et les variations de température accélèrent le vieillissement des connexions électriques. Dans ces zones spécifiques, une vérification annuelle du serrage des connexions par un professionnel constitue une précaution recommandée pour votre sécurité.
Adaptations selon le type d’ampoules utilisées
Le passage aux ampoules LED a considérablement réduit la consommation électrique et l’échauffement des luminaires. Cette évolution technologique améliore la longévité des connexions en limitant les cycles de dilatation-contraction des conducteurs. Les ampoules LED génèrent beaucoup moins de chaleur que les ampoules à incandescence traditionnelles, préservant ainsi l’intégrité des connexions sur le long terme.
Veillez toutefois à respecter la puissance maximale indiquée sur votre suspension, même avec des LED. Certains luminaires anciens comportent des limitations de puissance qui restent valables indépendamment du type d’ampoule installée. Ces restrictions visent à prévenir la surchauffe de certains composants comme les douilles ou les transformateurs intégrés. Le respect de ces préconisations fabricant garantit un fonctionnement optimal et sécurisé de votre installation.
Quand envisager le remplacement du système DCL
Un boîtier DCL correctement installé possède une durée de vie de plusieurs décennies dans des conditions d’utilisation normales. Néanmoins, certains signes doivent vous alerter sur la nécessité d’un remplacement. Des difficultés répétées au verrouillage de la fiche, un jeu anormal du mécanisme ou des traces de corrosion sur les bornes indiquent une dégradation du système qu’il convient de traiter rapidement.
De même, si vous constatez que le disjoncteur du circuit d’éclairage se déclenche régulièrement sans cause apparente, faites appel à un électricien pour un diagnostic complet. Ce comportement peut révéler un défaut d’isolement dans le boîtier DCL ou dans le câblage mural. Seul un professionnel équipé d’appareils de mesure appropriés peut identifier avec certitude l’origine du problème et proposer la solution adaptée. Les électriciens référencés sur les plateformes de confiance disposent du matériel et des compétences nécessaires pour réaliser ces diagnostics en toute sécurité et vous proposer des solutions pérennes.
