Faire passer une gaine électrique derrière une cloison en placo nécessite avant tout un diagnostic précis pour localiser les montants métalliques et les réseaux existants, puis l’utilisation d’une aiguille tire-fil et d’outils de découpe adaptés. Cette opération, accessible aux bricoleurs avertis dans les configurations simples, impose le respect strict de la norme NF C 15-100 et une méthodologie rigoureuse pour garantir la sécurité de votre installation. Pour votre tranquillité, il est important de bien évaluer la complexité de votre cloison : la présence de nombreux réseaux encastrés ou de contraintes structurelles rend souvent indispensable l’intervention d’un électricien qualifié qui saura préserver l’intégrité de votre ouvrage tout en assurant une conformité totale. Dans ce guide, vous découvrirez la démarche complète pour réussir cette intervention en toute sérénité, avec les repères techniques qui vous permettront d’identifier quand faire appel à un professionnel.
Diagnostic préalable de votre cloison placo avant tout perçage
Avant toute intervention sur une cloison placo, il est impératif de réaliser un diagnostic complet pour éviter d’endommager les éléments structurels ou les réseaux existants. Cette étape de préparation conditionne la réussite de votre installation électrique et limite considérablement les risques de malfaçons. Un professionnel qualifié commence toujours par cette phase de détection pour garantir la sécurité de son intervention.
L’utilisation d’un détecteur multi-matériaux constitue la première étape indispensable pour identifier la structure cachée de votre cloison. Cet appareil permet de repérer les montants métalliques verticaux, les rails horizontaux, les câbles électriques sous tension et les canalisations d’eau. Pour votre sérénité, prenez le temps de balayer méthodiquement toute la zone concernée en marquant au crayon les éléments détectés. Cette cartographie visuelle vous évitera des découpes hasardeuses qui pourraient compromettre l’intégrité de votre logement.
Localiser précisément les montants métalliques et les rails
Les montants métalliques d’une cloison placo sont généralement espacés de 60 cm, suivant une trame régulière imposée par les dimensions standard des plaques de plâtre. Ces éléments structurels verticaux relient les rails horizontaux situés au sol et au plafond. Il est important de noter que certaines cloisons présentent des renforts supplémentaires autour des ouvertures ou dans les zones de fixation de charges lourdes.
Pour cartographier avec précision ces éléments, déplacez lentement votre détecteur en effectuant des passages horizontaux à différentes hauteurs. Les montants apparaissent comme des lignes verticales continues du sol au plafond. Marquez leur position tous les 30 cm sur la hauteur pour obtenir une référence visuelle fiable lors du passage de votre gaine ICTA. Cette méthode vous permet d’identifier les espaces libres entre les montants où circuler votre aiguille tire-fil.
Repérer les câbles électriques et canalisations existants
Les installations électriques existantes suivent généralement des trajets normés dans une cloison placo : verticalement depuis les interrupteurs et prises, ou horizontalement à 15-20 cm du plafond pour l’éclairage. Un câble électrique sous tension apparaît distinctement sur un détecteur réglé en mode électrique. Pour votre sécurité, vérifiez systématiquement ces zones avant toute découpe, même dans une construction récente.
Les canalisations d’eau, quant à elles, traversent parfois les cloisons pour alimenter des pièces adjacentes. Elles sont détectables en mode métal et présentent un diamètre plus important que les gaines électriques. Dans ce type de situation, il est fréquent que plusieurs réseaux cohabitent dans la même cloison. Un professionnel qualifié dispose d’équipements de détection avancés qui distinguent clairement chaque type de réseau, vous garantissant ainsi une intervention sans risque pour l’ensemble de vos installations.
Évaluer l’épaisseur et le type d’isolation présente
L’isolation thermique ou phonique d’une cloison placo influence directement la méthode de passage de votre gaine électrique. Les isolants les plus courants sont la laine de verre, la laine de roche ou les panneaux de polystyrène, avec des épaisseurs variant de 45 à 100 mm. Cette caractéristique détermine la facilité avec laquelle votre aiguille tire-fil circulera dans le vide de la cloison.
Pour identifier le type d’isolation sans découpe exploratoire, référez-vous aux plans de construction de votre logement ou aux documents fournis lors de travaux antérieurs. Dans une cloison fortement isolée, l’espace disponible pour faire circuler les câbles électriques se réduit considérablement. Il arrive souvent que l’isolant comprime la gaine ICTA contre les montants, créant des frottements indésirables. Cette configuration justifie parfois la création d’une trappe de visite pour faciliter le guidage et vérifier le bon positionnement de votre installation électrique.

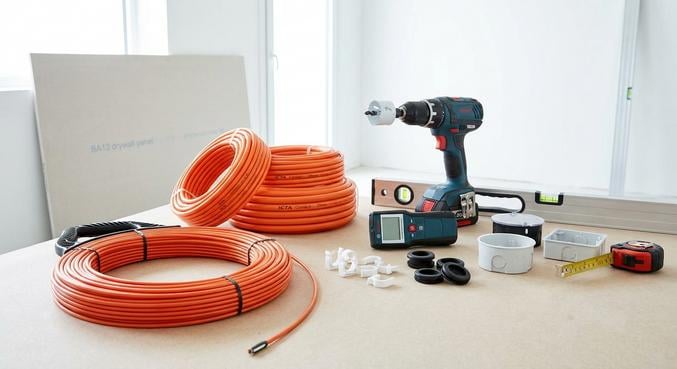

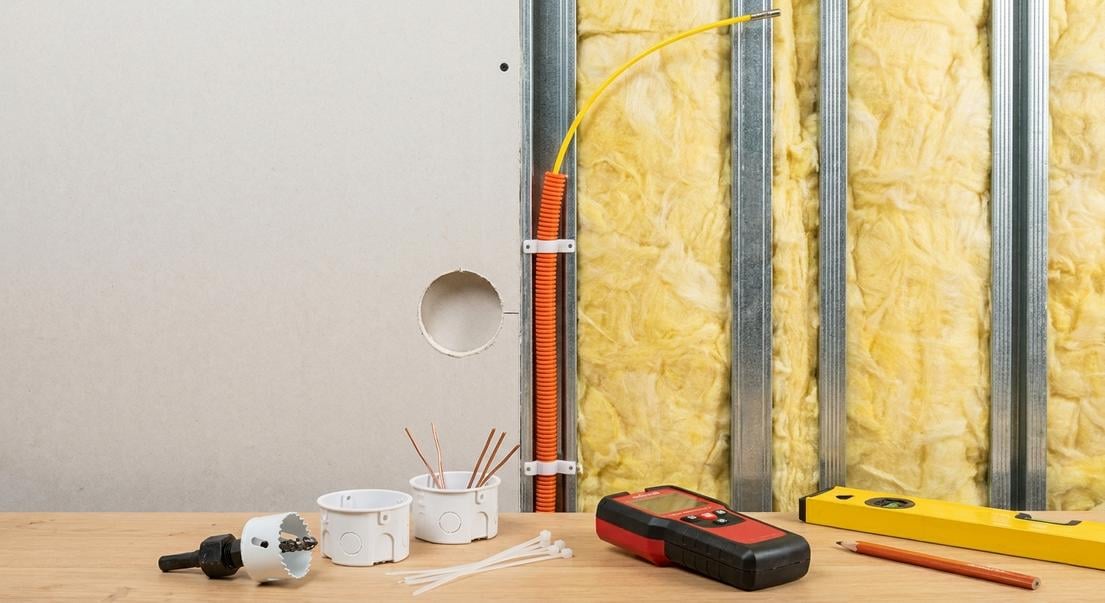

Choix des outils et du matériel adapté au passage de gaine
La sélection d’un matériel approprié conditionne directement la qualité et la rapidité de votre intervention sur une cloison placo. Les électriciens professionnels privilégient des outils spécifiques qui limitent les découpes inutiles et préservent l’intégrité de l’ouvrage. Pour votre tranquillité, il est important de réunir l’ensemble du matériel avant de débuter les travaux afin d’éviter les interruptions qui compliquent la manipulation de l’aiguille tire-fil.
Une gaine ICTA de diamètre adapté constitue l’élément central de votre installation électrique encastrée. Les diamètres standards sont de 16, 20 ou 25 mm selon le nombre et la section des fils électriques à faire passer. La norme NF C 15-100 impose un taux de remplissage maximal de la gaine pour faciliter le tirage des câbles et leur remplacement futur. Cette approche vous garantit une installation pérenne et conforme aux règles de sécurité électrique.
Sélectionner une aiguille tire-fil de longueur suffisante
L’aiguille tire-fil représente l’outil indispensable pour traverser une cloison placo de part en part sans multiplier les ouvertures. Ces aiguilles en fibre de verre ou en acier flexible existent en longueurs de 3 à 30 mètres selon la configuration de votre logement. Pour une cloison standard de 2,50 m de hauteur, une aiguille de 5 à 10 mètres suffit généralement à relier deux ouvertures situées à des niveaux différents.
La rigidité de l’aiguille constitue un critère déterminant pour circuler efficacement dans une cloison isolée. Les modèles en fibre de verre semi-rigide se faufilent plus facilement dans les espaces encombrés par l’isolant, tandis que les aiguilles métalliques conviennent aux passages libres et rectilignes. Dans ce type de projet, il arrive fréquemment que l’aiguille bute contre un montant métallique ou un obstacle imprévu. Un professionnel qualifié saura ajuster la trajectoire et identifier rapidement la cause du blocage pour préserver l’intégrité de votre cloison.
Préparer une scie cloche au diamètre précis de la gaine
La scie cloche permet de réaliser des ouvertures circulaires nettes dans les plaques de plâtre, avec un diamètre légèrement supérieur à celui de votre gaine ICTA. Pour une gaine de 20 mm, une scie cloche de 25 mm offre le passage nécessaire tout en limitant l’ouverture à reboucher. Cette technique de découpe minimise les finitions et préserve l’esthétique de vos murs.
L’utilisation de la scie cloche nécessite une perceuse-visseuse avec un couple de serrage suffisant et une vitesse de rotation modérée pour éviter d’éclater le placo. Positionnez la scie bien perpendiculairement à la cloison et exercez une pression régulière sans forcer. Les professionnels recommandent de percer d’abord un trou pilote au centre de la découpe prévue pour stabiliser l’outil. Cette méthode vous permet d’obtenir une découpe propre sans fissurer les plaques de plâtre périphériques, facilitant ainsi les travaux de finition ultérieurs.
Rassembler le matériel de fixation et de protection
La fixation des gaines ICTA dans une cloison placo s’effectue à l’aide de colliers spécifiques qui maintiennent le câble sans le comprimer. La norme NF C 15-100 impose un point de fixation tous les 30 à 40 cm pour les installations verticales, et tous les 50 cm pour les passages horizontaux. Ces dispositifs évitent que la gaine ne flotte librement dans la cloison, ce qui provoquerait des bruits de frottement lors des mouvements thermiques.
Pour protéger vos câbles électriques contre les frottements avec les montants métalliques, utilisez des passes-fils souples ou des œillets caoutchouc aux points de traversée. Ces accessoires préservent la gaine ICTA des arêtes coupantes et répartissent les contraintes mécaniques. Dans ce type d’installation, il est fréquent que les vibrations du bâtiment provoquent un contact répété entre gaine et structure métallique. Un professionnel qualifié veille systématiquement à intercaler ces protections pour garantir la durabilité de votre installation électrique et prévenir tout risque d’échauffement.
Méthode étape par étape pour faire passer la gaine ICTA
Le passage effectif d’une gaine électrique dans une cloison placo suit une méthodologie précise qui limite les risques d’endommagement et garantit la conformité de votre installation. Cette séquence d’opérations, maîtrisée par les électriciens professionnels, vous permet d’intervenir avec méthode même dans les configurations complexes. Pour votre sérénité, prenez le temps de bien visualiser le trajet complet de votre gaine avant de réaliser la moindre découpe.
La réussite de cette étape repose sur la coordination précise entre le point de départ, généralement une boîte d’encastrement pour interrupteur ou prise, et le point d’arrivée situé dans le comble, le faux-plafond ou une autre boîte électrique. Il est important de privilégier les trajets verticaux directs qui respectent les zones normées d’encastrement et facilitent le passage de l’aiguille tire-fil sans multiplier les obstacles.
Réaliser les ouvertures aux emplacements stratégiques
La création des ouvertures dans la cloison placo débute par le marquage précis des centres de découpe, en vous basant sur le diagnostic préalable qui a identifié les zones libres entre montants. Utilisez un niveau à bulle pour garantir l’alignement vertical parfait des perçages, conforme aux normes d’installation électrique. Cette rigueur facilite le tirage des câbles et améliore l’esthétique finale de votre installation.
Percez d’abord l’ouverture basse, généralement à 25 cm du sol pour une prise de courant ou à 1,10-1,20 m pour un interrupteur. Ensuite, réalisez l’ouverture haute en respectant la verticale exacte, ce qui permet à l’aiguille tire-fil de circuler sans rencontrer de montants métalliques. Dans ce type de situation, les professionnels vérifient systématiquement l’absence de réseaux à l’emplacement exact de chaque découpe en repassant le détecteur multi-matériaux. Cette double vérification vous garantit une intervention sécurisée et prévient tout incident avec les installations existantes de votre logement.

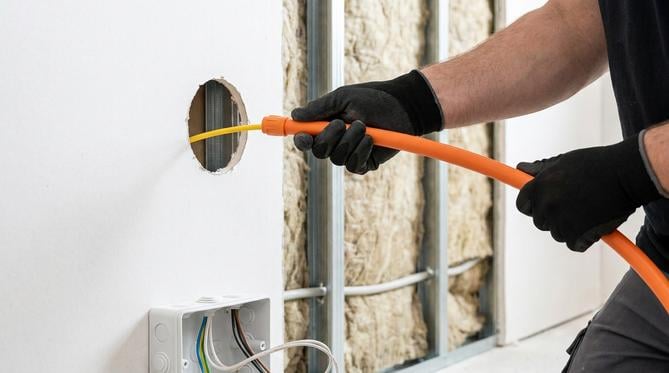

Faire progresser l’aiguille tire-fil entre les deux points
L’introduction de l’aiguille tire-fil s’effectue depuis l’ouverture basse vers l’ouverture haute, en profitant de la rigidité naturelle de l’outil pour progresser verticalement dans le vide de la cloison. Poussez l’aiguille avec des mouvements réguliers et contrôlés, en effectuant de légères rotations pour contourner les éventuels obstacles formés par l’isolant. Cette technique permet de maintenir une trajectoire aussi rectiligne que possible.
Lorsque l’aiguille rencontre une résistance, évitez de forcer brutalement car vous risqueriez de perforer l’isolant ou de plier l’outil contre un montant métallique. Rétractez légèrement l’aiguille et modifiez l’angle d’approche pour contourner l’obstacle. Il arrive souvent que l’isolation dense nécessite plusieurs tentatives avant de trouver le passage optimal. Un professionnel qualifié dispose de l’expérience pour interpréter les résistances rencontrées et ajuster sa technique sans créer de dommages. Pour votre tranquillité, si l’aiguille ne progresse pas après plusieurs essais méthodiques, la création d’une trappe de visite intermédiaire peut s’avérer nécessaire pour guider manuellement le passage.
Fixer solidement la gaine ICTA et tirer les câbles électriques
Une fois l’aiguille tire-fil ressortie par l’ouverture haute, fixez fermement l’extrémité de votre gaine ICTA à l’œillet prévu sur l’aiguille ou avec du ruban adhésif toilé résistant. Cette liaison doit supporter la traction nécessaire pour faire redescendre la gaine sur toute la hauteur de la cloison. Assurez-vous que la fixation ne présente aucune aspérité qui pourrait accrocher l’isolant ou les bords des ouvertures.
Tirez progressivement l’aiguille depuis l’ouverture basse en maintenant la gaine bien alignée à l’ouverture haute pour éviter qu’elle ne se torde ou ne se coince. Dès que la gaine émerge suffisamment à l’ouverture basse, sécurisez-la provisoirement avant de procéder au tirage des fils électriques. Les professionnels recommandent de laisser dépasser au moins 15 cm de gaine de chaque côté pour faciliter les raccordements futurs. Cette approche vous garantit une installation conforme qui respecte les rayons de courbure minimaux imposés par la norme NF C 15-100, soit environ 3 fois le diamètre extérieur de la gaine pour préserver l’intégrité des conducteurs.
Respect des normes de sécurité et de fixation électrique
La conformité de votre installation électrique aux exigences de la norme NF C 15-100 constitue une obligation légale qui engage votre responsabilité et conditionne la validité de votre assurance habitation. Cette réglementation impose des règles précises concernant le cheminement des gaines, la séparation des circuits et les rayons de courbure. Pour votre sérénité, il est important de vérifier chaque point normatif avant de refermer définitivement vos ouvertures dans le placo.
Les installations électriques réalisées par un professionnel qualifié font systématiquement l’objet d’une attestation de conformité qui valide le respect de l’ensemble des prescriptions réglementaires. Cette garantie de qualité vous protège contre les risques électriques et facilite les démarches administratives lors d’une vente immobilière. Dans ce type de projet, les particuliers sous-estiment souvent la complexité des exigences normatives qui vont bien au-delà du simple passage de câble dans une cloison.
Maintenir les distances réglementaires entre circuits
La séparation des circuits électriques dans une même cloison placo obéit à des règles strictes pour éviter les perturbations électromagnétiques et les risques de surchauffe. Les circuits de puissances différentes, comme l’éclairage et les prises de courant, peuvent cohabiter dans la même gaine uniquement s’ils appartiennent au même local et sont protégés par le même dispositif différentiel. Dans tous les autres cas, il est impératif de maintenir un écart minimal de 3 cm entre les gaines.
Les câbles de communication, comme les réseaux informatiques ou téléphoniques, doivent être installés dans des gaines distinctes des circuits de puissance pour prévenir les interférences. Cette règle s’applique également aux passages dans les cloisons placo où l’espace disponible peut sembler limité. Les professionnels recommandent de planifier soigneusement la répartition des circuits dès la phase de diagnostic pour éviter les découpes supplémentaires. Cette organisation préalable vous permet de rationaliser les ouvertures et de préserver l’intégrité structurelle de votre cloison tout en respectant les prescriptions réglementaires.
Assurer un rayon de courbure suffisant pour la gaine ICTA
Le rayon de courbure minimal d’une gaine ICTA correspond à 3 fois son diamètre extérieur pour les coudes permanents et 6 fois pour les changements de direction temporaires lors du tirage des fils électriques. Cette contrainte technique évite d’écraser les conducteurs et de fragiliser leur gaine isolante. Dans une cloison placo, ce critère influence directement le positionnement de vos ouvertures et le trajet de la gaine.
Pour respecter cette exigence, positionnez vos boîtes d’encastrement suffisamment en retrait des angles de la cloison et évitez les changements de direction brusques lors du passage de la gaine. Il arrive fréquemment que les bricoleurs créent des courbures trop serrées pour gagner quelques centimètres, compromettant ainsi la conformité et la durabilité de leur installation. Un professionnel qualifié intègre systématiquement cette contrainte dans son tracé initial pour garantir une installation pérenne qui facilite également le remplacement futur des câbles électriques sans nécessiter de nouvelles découpes dans votre placo.
Fixer la gaine tous les 30 à 40 cm dans la cloison
La fixation régulière de la gaine ICTA prévient les mouvements parasites dans la cloison et garantit la stabilité mécanique de votre installation électrique. La norme impose un point de fixation au minimum tous les 40 cm pour les trajets verticaux et tous les 50 cm pour les cheminements horizontaux. Ces colliers ou attaches spécifiques pour cloisons sèches se fixent directement sur les montants métalliques sans comprimer la gaine.
Dans une cloison placo standard, l’accès aux montants métalliques nécessite la création de trappes de visite ou l’utilisation d’un pistolet à fixer spécialisé qui traverse la plaque de plâtre. Cette opération garantit que la gaine reste parfaitement positionnée entre les montants, sans contact direct avec la structure métallique qui pourrait générer des frottements ou des nuisances sonores. Les professionnels recommandent de réaliser ces fixations au fur et à mesure du passage de la gaine, avant le tirage des fils électriques. Cette méthode vous assure une installation conforme qui résistera aux contraintes mécaniques et thermiques du logement sur le long terme.
Quand créer une trappe de visite et comment reboucher proprement
La création d’une trappe de visite dans une cloison placo répond à deux objectifs distincts : faciliter le passage de la gaine lorsque la configuration présente des obstacles complexes, et permettre l’accès futur aux raccordements pour la maintenance ou l’évolution de votre installation électrique. Cette solution technique, couramment mise en œuvre par les professionnels, améliore la qualité de l’intervention tout en limitant les découpes anarchiques. Pour votre tranquillité, il est important d’anticiper cette nécessité dès la phase de diagnostic pour positionner la trappe à un endroit discret et fonctionnel.
Le rebouchage soigné des ouvertures temporaires et la finition des découpes définitives conditionnent l’aspect esthétique final de votre cloison. Les techniques de réparation du placo varient selon la dimension des trous à combler et leur emplacement sur le mur. Dans ce type de travaux, la qualité des finitions différencie nettement une intervention professionnelle d’un bricolage approximatif qui laissera des traces visibles après peinture.
Identifier les situations qui nécessitent une trappe intermédiaire
Une trappe de visite s’impose lorsque la hauteur de la cloison dépasse 2,50 m et que l’aiguille tire-fil rencontre des résistances répétées malgré plusieurs tentatives méthodiques. Cette situation se présente fréquemment dans les cloisons fortement isolées ou lorsque plusieurs réseaux existants encombrent le vide disponible. La trappe permet alors de guider manuellement l’aiguille et de vérifier visuellement le positionnement de la gaine.
Les électriciens professionnels créent également une trappe lorsque l’installation nécessite des raccordements intermédiaires, comme une boîte de dérivation qui distribue les circuits vers plusieurs directions. Il arrive souvent que cette configuration soit imposée par la répartition des pièces de votre logement ou par la longueur maximale autorisée des circuits. Dans ce type de situation, positionnez la trappe à environ 1,80 m du sol, à un endroit peu visible et facilement accessible. Cette approche vous garantit un accès pratique pour les vérifications futures sans compromettre l’esthétique de votre cloison placo.
Dimensionner et positionner correctement la trappe d’accès
Les dimensions standard d’une trappe de visite pour installation électrique varient de 20×20 cm à 30×40 cm selon l’ampleur des raccordements à réaliser et l’espace nécessaire pour intervenir confortablement. Cette ouverture se découpe entre deux montants métalliques pour préserver la rigidité structurelle de la cloison. Il est important de renforcer le contour de la trappe avec un cadre en profilé métallique qui supporte le poids du panneau d’accès.
Le positionnement de la trappe respecte une logique fonctionnelle : suffisamment haute pour éviter les chocs accidentels, mais assez basse pour intervenir sans escabeau. Les professionnels recommandent de centrer la trappe horizontalement entre deux montants et verticalement par rapport à la hauteur des raccordements prévus. Cette organisation vous permet d’accéder facilement aux éléments électriques tout en conservant une intégration discrète dans votre cloison. Le panneau de fermeture, généralement fixé par des vis affleurantes, peut être enduit et peint aux mêmes tons que le reste du mur pour minimiser son impact visuel dans votre logement.
Reboucher les ouvertures temporaires avec une finition soignée
Le rebouchage des découpes placo nécessite l’utilisation d’enduit de rebouchage ou de plâtre à prise rapide pour les petites ouvertures circulaires créées par la scie cloche. Nettoyez soigneusement les bords du trou en éliminant les résidus de plâtre friables, puis appliquez l’enduit en plusieurs couches successives en respectant le temps de séchage entre chaque passe. Cette technique évite les retraits excessifs qui créent des creux visibles après peinture.
Pour les ouvertures plus importantes, découpez un morceau de placo aux dimensions du trou et fixez-le sur un support constitué de tasseaux ou de profilés métalliques vissés de part et d’autre de l’ouverture. Comblez les joints périphériques avec de l’enduit spécifique pour joints de plaques de plâtre, en appliquant une bande de calicot pour renforcer la jonction. Les professionnels recommandent de poncer finement entre chaque couche d’enduit pour obtenir une surface parfaitement plane. Cette méthode vous garantit une finition invisible après application de la peinture finale, préservant ainsi l’aspect esthétique de votre cloison tout en assurant la conformité et la sécurité de votre installation électrique encastrée.
