La mise à la terre constitue un dispositif de protection indispensable dans toute installation électrique moderne. Elle permet d’évacuer les courants de défaut vers le sol et protège ainsi les occupants contre les risques d’électrocution. Dans les logements anciens, de nombreuses prises ne disposent pas de ce raccordement ou présentent une terre non fonctionnelle. Il devient alors nécessaire de vérifier l’état réel de vos prises pour garantir votre sécurité. Cette vérification demande des connaissances précises et des précautions rigoureuses.
Identifier une prise avec terre : les différences visuelles
La reconnaissance d’une prise électrique avec terre commence par un simple examen visuel. Une prise 2P+T se distingue d’une prise 2P classique par la présence de trois points de connexion apparents. Les deux alvéoles correspondent à la phase et au neutre, tandis qu’une tige métallique représente la borne de terre. Cette configuration diffère totalement des anciennes prises à deux pôles encore présentes dans certains logements.
Demandez gratuitement votre devis
L’aspect extérieur ne garantit toutefois pas le raccordement effectif du conducteur de terre. Dans de nombreux cas, une prise comporte bien les trois points de connexion sans que le fil de terre soit réellement branché dans le boîtier. Cette situation crée une fausse impression de sécurité. Seule une vérification approfondie permet de s’assurer du raccordement effectif à la terre.

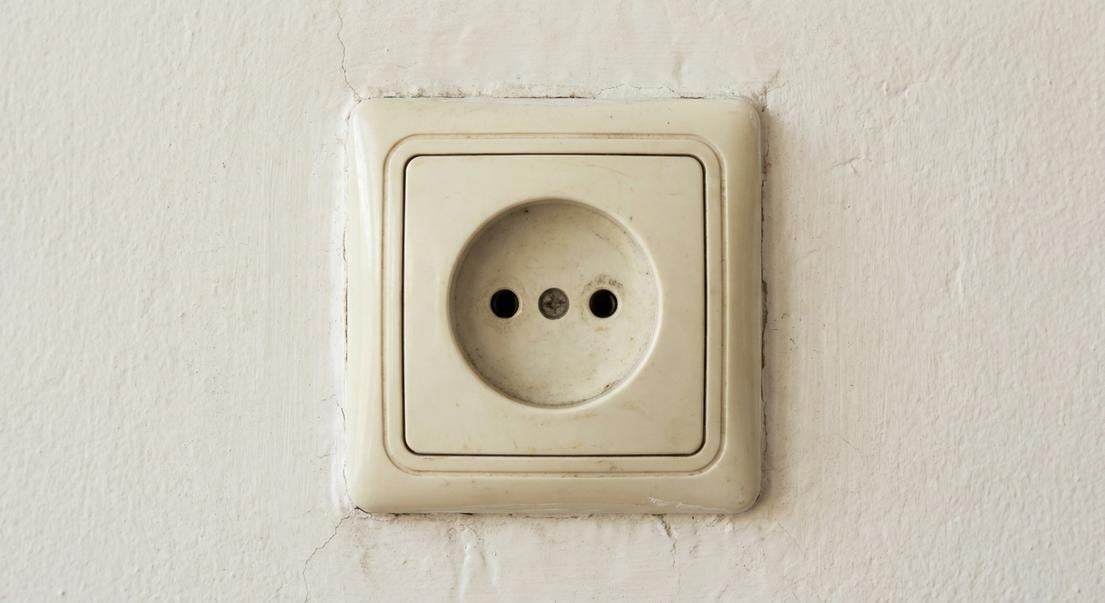

Les prises 2P sans terre
Les prises 2P classiques comportent uniquement deux alvéoles pour la phase et le neutre. Elles équipent encore de nombreux logements construits avant l’application stricte de la norme NF C 15-100. Ces prises ne permettent pas de brancher les appareils électriques modernes dotés d’une fiche avec terre. Leur utilisation expose à des risques d’électrocution en cas de défaut d’isolement sur un appareil.
Dans une maison ancienne, la présence exclusive de prises 2P indique généralement l’absence totale de mise à la terre dans l’installation électrique. Cette situation nécessite des travaux de mise en conformité pour assurer la protection des personnes. Les appareils électroménagers et les équipements sensibles requièrent impérativement une connexion à la terre pour fonctionner en toute sécurité.
Les prises 2P+T avec broche de terre
Les prises 2P+T modernes intègrent une tige ou une broche métallique qui assure la liaison avec le conducteur de terre. Cette configuration répond aux exigences actuelles de la norme NF C 15-100 pour toutes les pièces du logement. La borne de terre se situe généralement au centre de la prise, entre les deux alvéoles de phase et neutre.
Les fabricants comme Legrand proposent différentes gammes de prises terre, notamment la série Neptune blanc très répandue dans les logements récents. Ces prises peuvent également intégrer des fonctions de protection enfant grâce à des volets automatiques qui obturent les alvéoles. L’indice de protection IP varie selon les modèles et les pièces d’installation, notamment pour la salle de bain et la cuisine.
Vérifier visuellement le raccordement dans le boîtier
La vérification visuelle du raccordement nécessite impérativement de couper l’alimentation électrique au niveau du tableau électrique. Cette précaution fondamentale protège contre tout risque d’électrocution pendant l’intervention. Une fois le disjoncteur divisionnaire correspondant coupé, il convient de vérifier l’absence de tension avec un testeur avant toute manipulation.

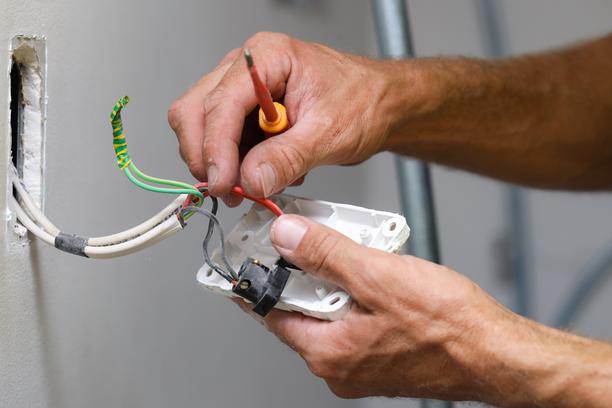

Le démontage de la plaque frontale puis de la prise murale permet d’accéder aux connexions électriques. Dans le boîtier d’encastrement, trois fils doivent être présents pour une installation conforme. Le fil de terre se reconnaît à sa couleur jaune et vert réglementaire. Ce conducteur doit être fermement raccordé à la borne de terre de la prise, généralement identifiée par un symbole spécifique.
Identifier les fils dans le boîtier
Le code couleur des fils électriques facilite leur identification lors d’une vérification. Le conducteur de phase présente une couleur rouge, noire ou marron selon les installations. Le neutre arbore systématiquement une couleur bleue. Le fil de terre utilise toujours le bicolore jaune et vert, cette combinaison étant obligatoire depuis de nombreuses années.
Dans certains logements anciens, les codes couleur peuvent différer des normes actuelles. Il devient alors plus délicat d’identifier les conducteurs avec certitude. Les professionnels qualifiés disposent des compétences nécessaires pour reconnaître les anciennes installations et intervenir en toute sécurité. Leur savoir-faire garantit une identification correcte de chaque conducteur.
Vérifier la continuité du conducteur de terre
La présence d’un fil jaune et vert dans le boîtier ne suffit pas à garantir une mise à la terre fonctionnelle. Ce conducteur doit être raccordé d’une part à la prise, d’autre part au tableau électrique et à la barrette de terre. Une rupture à n’importe quel point de cette chaîne rend la protection inefficace.
L’examen visuel permet de détecter certains défauts évidents comme un fil débranché ou une connexion desserrée. Les bornes automatiques modernes facilitent le raccordement et limitent les risques de mauvais contact. Pour autant, seule une vérification avec un appareil de mesure confirme la continuité effective du circuit de terre jusqu’à la prise de terre extérieure.

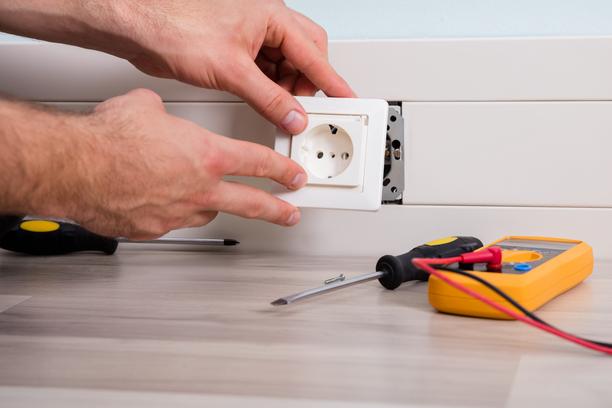

Utiliser un testeur de prise ou un multimètre
Les appareils de mesure permettent une vérification objective de la présence et de la qualité de la terre. Le testeur de prise représente l’outil le plus simple pour un usage domestique. Cet appareil se branche directement sur la prise électrique et indique par des voyants lumineux la configuration du circuit. Il détecte rapidement l’absence de terre, une inversion de phase et neutre ou d’autres défauts courants.
Le multimètre offre des mesures plus précises et polyvalentes. Réglé en position voltmètre, il permet de mesurer la tension entre différents points de la prise. Une tension nulle ou très faible entre la terre et le neutre indique généralement un problème de raccordement. La mesure de la résistance de terre nécessite toutefois un équipement professionnel spécifique appelé telluromètre.
Mode d’emploi du testeur de prise
L’utilisation d’un testeur de prise ne demande aucune compétence particulière en électricité. Il suffit de brancher l’appareil sur la prise murale à vérifier. Les voyants LED s’allument selon une combinaison spécifique qui indique l’état du circuit. Le mode d’emploi fourni avec le testeur explique la signification de chaque combinaison lumineuse.
Les points de vigilance à observer lors de cette vérification incluent les aspects suivants :
- Vérifier que le testeur fonctionne correctement en le branchant sur une prise connue conforme
- Noter précisément la combinaison de voyants affichée pour chaque prise testée
- Tester toutes les prises électriques du logement pour dresser un état des lieux complet
- Consigner les résultats pour faciliter l’intervention ultérieure d’un professionnel si nécessaire
Cette méthode de vérification reste toutefois limitée aux installations sous tension. Elle ne remplace pas un diagnostic électrique complet réalisé par un professionnel qualifié. Les testeurs de prise indiquent la présence d’une terre mais ne mesurent pas précisément sa qualité ni sa résistance effective.
Mesures avec un multimètre
Le multimètre permet des mesures plus approfondies que le simple testeur de prise. En position voltmètre alternatif, il mesure les tensions entre les différents points de connexion. Une tension d’environ 230V entre phase et neutre confirme l’alimentation correcte de la prise. La tension entre phase et terre doit afficher une valeur similaire si la terre fonctionne correctement.
Pour utiliser un multimètre en toute sécurité, il convient de respecter certaines précautions. Les cordons de mesure doivent être en bon état et adaptés aux tensions du réseau domestique. La manipulation demande une attention particulière pour éviter tout contact avec les parties sous tension. Les professionnels recommandent de confier ces mesures à un électricien qualifié en cas de doute.
Les risques d’une installation sans terre
L’absence de mise à la terre expose les occupants à des risques d’électrocution graves. En cas de défaut d’isolement sur un appareil électrique, la carcasse métallique peut se retrouver sous tension. Sans raccordement à la terre, aucun dispositif de protection ne se déclenche. Le contact avec l’appareil défectueux provoque alors le passage du courant électrique dans le corps humain.
Demandez gratuitement votre devis
Les appareils électroménagers modernes comme le lave-linge, le réfrigérateur ou le four intègrent des composants électroniques sensibles. Ces équipements nécessitent une protection par la terre pour fonctionner de manière fiable. Les fabricants excluent d’ailleurs toute garantie en cas d’utilisation sur une installation électrique non conforme. La sécurité et la durabilité des appareils dépendent directement de la qualité de la mise à la terre.
Protection des personnes
La norme NF C 15-100 impose la mise à la terre de toutes les prises électriques dans les logements neufs et rénovés. Cette exigence vise à protéger les personnes contre les contacts indirects avec des masses métalliques mises accidentellement sous tension. Le dispositif différentiel installé au tableau électrique détecte les fuites de courant vers la terre et coupe immédiatement l’alimentation.
Dans la salle de bain et la cuisine, la présence d’eau augmente considérablement les risques d’électrocution. Les prises reliées à la terre deviennent absolument indispensables dans ces pièces humides. Les volumes de protection définis par la norme imposent des contraintes spécifiques sur le type et l’emplacement des prises électriques. Le respect de ces règles garantit un niveau de sécurité optimal pour toute la famille.
Protection des équipements
La mise à la terre protège également les appareils électriques et électroniques contre les surtensions. Les éclairs et les variations brutales de tension sur le réseau peuvent endommager les équipements sensibles. Une bonne connexion à la terre permet d’évacuer une partie de ces surtensions et limite les dégâts. Les ordinateurs et les systèmes audiovisuels bénéficient particulièrement de cette protection.
Les appareils de classe I, dotés d’une carcasse métallique, nécessitent impérativement un raccordement à la terre. Sans cette protection, tout défaut d’isolement interne met la carcasse sous tension. Les appareils de classe II, à double isolation, peuvent fonctionner sans terre mais leur fiabilité s’améliore sur une installation conforme. La qualité de l’installation électrique influence directement la durée de vie des équipements.
Remplacement de prise ou mise en conformité complète
Le remplacement d’une prise 2P par une prise 2P+T ne suffit pas à créer une mise à la terre fonctionnelle. Cette intervention purement cosmétique peut même s’avérer dangereuse en créant une fausse impression de sécurité. Pour que la nouvelle prise assure réellement sa fonction de protection, un conducteur de terre doit être tiré depuis le tableau électrique jusqu’au boîtier d’encastrement.
Dans certaines situations favorables, le câble existant comporte déjà trois conducteurs dont le fil de terre n’a simplement pas été raccordé. Il suffit alors de connecter ce conducteur à la borne appropriée de la prise pour rétablir la terre. Cette configuration se rencontre dans des logements où l’installation a été préparée pour la terre sans que les raccordements finaux aient été effectués. Un électricien qualifié identifie rapidement cette situation lors d’un diagnostic.
Quand un simple remplacement suffit
Le remplacement d’une prise défectueuse par un modèle neuf reste possible si l’installation électrique comporte déjà un circuit de terre fonctionnel. Cette intervention concerne uniquement le changement du mécanisme de la prise murale. Le professionnel vérifie d’abord la présence effective des trois conducteurs dans le boîtier et la continuité du circuit de terre jusqu’au tableau électrique.
Les conditions permettant un simple remplacement incluent plusieurs critères techniques. Le câble doit comporter trois conducteurs en bon état, y compris le fil jaune et vert. La section des conducteurs doit respecter les normes en vigueur, généralement 2,5 mm² pour les circuits de prises. Le tableau électrique doit disposer d’une barrette de terre correctement raccordée à la prise de terre extérieure. L’ensemble du circuit doit être protégé par un disjoncteur différentiel 30 mA.
Les situations nécessitant une rénovation électrique
Une rénovation électrique complète s’impose lorsque l’installation ne comporte aucun circuit de terre. Cette situation concerne principalement les logements construits avant les années 1970. Les travaux impliquent la pose d’une prise de terre extérieure, le raccordement au tableau électrique et le remplacement de tous les câbles par des conducteurs à trois fils.
Les bonnes pratiques pour une rénovation électrique de qualité incluent :
- Faire réaliser un diagnostic complet de l’installation existante par un professionnel qualifié
- Obtenir plusieurs devis détaillés pour comparer les prestations proposées
- Vérifier les certifications et qualifications de l’électricien choisi
- Exiger une attestation de conformité Consuel à l’issue des travaux
- Conserver tous les documents relatifs aux travaux de mise terre
Les travaux de mise en conformité représentent un investissement important mais indispensable pour la sécurité. Ils valorisent également le bien immobilier lors d’une revente. Les professionnels du secteur proposent des solutions adaptées à chaque configuration de logement. Leur savoir-faire garantit une installation conforme à la norme NF C 15-100 et durable dans le temps.
Faire appel à un électricien qualifié
Les interventions sur une installation électrique comportent des risques importants pour les personnes non formées. La manipulation de circuits sous tension ou le travail sur le tableau électrique demandent des compétences techniques précises. Un électricien professionnel possède la formation nécessaire pour diagnostiquer les problèmes et réaliser les travaux en toute sécurité. Son intervention vous garantit une installation conforme aux normes en vigueur.
Au-delà de la sécurité immédiate, le recours à un professionnel qualifié offre de nombreux avantages. Les électriciens disposent des outils de mesure et de diagnostic appropriés pour évaluer précisément l’état de votre installation. Ils identifient les défauts cachés qu’un simple examen visuel ne révèle pas. Leur intervention s’accompagne d’une garantie sur les travaux réalisés et d’une attestation de conformité qui engage leur responsabilité.
Choisir un professionnel de confiance
La sélection d’un électricien compétent passe par la vérification de plusieurs critères objectifs. Les qualifications professionnelles comme le label Qualifelec ou la mention RGE attestent du niveau de compétences et du respect des normes. L’ancienneté de l’entreprise et les avis clients fournissent également des indications précieuses sur la qualité des prestations.
Les plateformes spécialisées comme Plus que pro facilitent la mise en relation avec des professionnels qualifiés de votre région. Ces services vérifient les certifications des artisans référencés et collectent les retours d’expérience des clients. Cette démarche vous permet de comparer sereinement plusieurs devis et de choisir l’intervenant qui correspond le mieux à vos besoins. La satisfaction client reste au cœur de cette approche de confiance mutuelle entre consommateurs et professionnels.
