Modifier l’emplacement d’un luminaire sur un plafond béton représente un défi technique qui nécessite avant tout une compréhension claire des risques et des solutions adaptées à votre situation. Cette intervention, fréquemment envisagée lors d’un réaménagement de salle à manger ou de salon, implique de tenir compte de trois paramètres déterminants : la détection fiable des réseaux électriques existants dans le béton, le choix entre pose apparente et encastrée, et la conformité du raccordement aux normes électriques en vigueur. Les professionnels du secteur distinguent systématiquement les situations où une installation apparente (goulotte, moulure) suffit amplement, de celles où un diagnostic précis des gaines cachées devient indispensable pour percer en toute sécurité. Cet article vous guide pas à pas pour évaluer votre configuration, comprendre les limites des outils de détection grand public, et identifier le moment où faire appel à un électricien qualifié garantit votre sérénité et la qualité durable de l’installation.
Les contraintes spécifiques du plafond béton pour l’ajout d’un point lumineux
Le plafond béton présente des caractéristiques structurelles qui limitent considérablement les interventions électriques envisageables. La dureté du matériau rend le perçage particulièrement délicat, nécessitant un outillage adapté et une technique précise. Contrairement aux plafonds en plaques de plâtre, le béton ne permet aucune tolérance en cas d’erreur de positionnement.
Les gaines électriques existantes se trouvent généralement noyées directement dans l’épaisseur de la dalle béton lors de la construction. Cette configuration rend leur localisation exacte particulièrement difficile, même avec des outils de détection. Les canalisations d’eau peuvent également traverser le plafond, ajoutant un risque supplémentaire lors du perçage.
La réalisation d’une saignée dans un plafond béton pour créer un nouveau cheminement de câble représente une intervention lourde qui affaiblit la structure. Cette technique nécessite une évaluation préalable de la faisabilité par un professionnel qualifié. Les règles de mise en œuvre imposent des limites strictes concernant la profondeur et la longueur des saignées autorisées.
Les risques liés au perçage sans diagnostic préalable
Percer un plafond béton sans connaissance précise des réseaux existants expose à plusieurs dangers immédiats. La perforation d’une gaine électrique peut provoquer un court-circuit ou une électrocution, même avec le disjoncteur principal coupé si un circuit reste sous tension. Les conséquences matérielles et corporelles justifient pleinement une approche méthodique.
Le sectionnement accidentel d’une canalisation d’eau génère un dégât des eaux dont l’ampleur dépend du délai de détection. Les assurances couvrent rarement ce type de sinistre lorsqu’il résulte de travaux non conformes. La localisation des canalisations reste souvent imprécise, même dans les constructions récentes dotées de plans.
Les limites structurelles du béton armé
Le béton armé contient des armatures métalliques disposées selon un ferraillage calculé par un bureau d’études. La découpe ou l’affaiblissement de ces armatures compromet la résistance mécanique de la dalle. Cette modification structurelle peut avoir des répercussions graves sur la stabilité du bâtiment.
Les réglementations du bâtiment interdisent formellement toute intervention qui fragilise un élément porteur sans étude préalable. Un trou de fixation de petit diamètre présente généralement peu de risques, mais une saignée profonde nécessite impérativement l’avis d’un professionnel du bâtiment. Vous devez donc évaluer l’ampleur de votre projet avant d’engager des travaux irréversibles.
Les outils de détection : possibilités réelles et limites à connaître
Les détecteurs de matériaux disponibles dans le commerce grand public offrent des performances variables selon leur technologie et leur gamme de prix. Ces appareils reposent sur différents principes de détection : radar, détection électromagnétique, ou localisation de métaux. Leur efficacité dépend étroitement de la profondeur des réseaux et de la composition du béton.
Les professionnels utilisent des équipements de détection professionnels nettement plus performants, mais même ces outils ne garantissent pas une localisation absolue des réseaux. La densité du béton armé, la présence de multiples armatures métalliques et l’épaisseur de la dalle perturbent les signaux de détection. Cette réalité technique impose une approche prudente lors de tout perçage.
Il est important de comprendre qu’aucun détecteur ne remplace un diagnostic réalisé par un électricien qualifié disposant des plans de construction. Les détecteurs constituent une aide précieuse pour réduire les risques, mais ne suffisent jamais à garantir une sécurité totale. Cette limite doit orienter votre choix vers des solutions apparentes lorsque des doutes subsistent.
Le détecteur de tension : premier geste de sécurité obligatoire
Avant toute intervention sur une installation électrique, la coupure du disjoncteur général reste impérative. Le détecteur de tension permet ensuite de vérifier l’absence effective de courant sur les conducteurs accessibles. Cet appareil simple d’utilisation doit faire partie de l’équipement minimal de tout bricoleur.
La vérification s’effectue au niveau du point lumineux existant et sur tout conducteur apparent. Cette opération confirme que le circuit concerné est bien hors tension. Vous devez systématiquement tester le détecteur sur une prise sous tension avant utilisation pour valider son bon fonctionnement.
Les détecteurs multifonctions : atouts et fausses sécurités

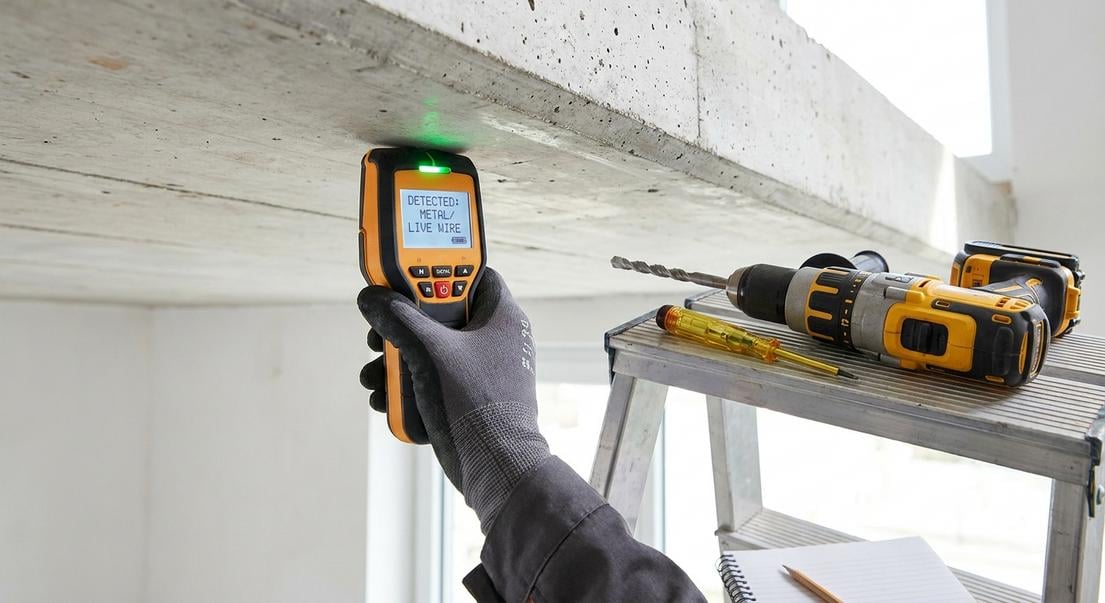

Les détecteurs multifonctions combinent plusieurs technologies pour localiser les métaux, le bois et les câbles sous tension. Leur utilisation améliore significativement la sécurité par rapport à un perçage réalisé à l’aveugle. Ces appareils détectent généralement les gaines métalliques et les armatures du béton sur une profondeur de quelques centimètres.
Leur principale limite concerne les câbles non métalliques et les zones situées au-delà de leur profondeur de détection. Les faux positifs restent fréquents en présence de ferraillage dense, rendant l’interprétation des résultats délicate. Les professionnels recommandent de balayer systématiquement toute la zone de perçage selon plusieurs axes pour obtenir une cartographie fiable.
La consultation des plans électriques du logement, lorsqu’ils existent, complète utilement les informations fournies par les détecteurs. Cette double approche réduit considérablement les risques sans pour autant les éliminer totalement. En cas de doute persistant, la solution apparente s’impose comme le choix le plus raisonnable.
Les solutions apparentes : sécurité et rapidité de mise en œuvre
Les installations apparentes constituent une alternative particulièrement pertinente lorsque le perçage du plafond béton présente trop d’incertitudes. Cette approche élimine totalement le risque de perforation de gaines ou de canalisations existantes. Elle permet également une mise en œuvre rapide sans outillage spécialisé ni intervention destructive sur la structure.
Les solutions apparentes modernes offrent une esthétique soignée qui s’intègre harmonieusement dans de nombreux styles d’intérieur. Les fabricants proposent des gammes variées de moulures décoratives, de goulottes design et de câbles textiles qui transforment la contrainte technique en élément décoratif. Cette évolution répond aux attentes des particuliers souhaitant concilier sécurité et qualité visuelle.
Le raccordement d’un nouveau point lumineux en apparent nécessite néanmoins le respect strict de la norme NF C 15-100. Cette réglementation impose des règles précises concernant le dimensionnement des câbles, la protection du circuit et les dispositifs de connexion. Un électricien qualifié vérifiera que le circuit d’alimentation supporte la charge supplémentaire et que le raccordement s’effectue dans les règles de l’art.
Les moulures et goulottes électriques décoratives
Les moulures électriques se fixent directement sur le plafond et les murs à l’aide de vis ou de colle adaptée. Elles permettent de cheminer les câbles d’alimentation depuis un point existant jusqu’au nouvel emplacement souhaité pour le luminaire. Leur section doit être dimensionnée en fonction du nombre et de la section des conducteurs à faire passer.
Les goulottes proposent une capacité supérieure et s’installent selon le même principe. Leur système de clipsage facilite l’ouverture pour l’ajout ou la modification des câbles. Vous devez veiller à respecter le taux de remplissage maximal recommandé par le fabricant pour garantir une ventilation correcte.
La fixation sur béton nécessite un perçage préalable avec des chevilles adaptées à la charge. Cette opération reste bien moins risquée qu’un perçage profond, les trous de fixation ayant une profondeur limitée. Les détecteurs de matériaux permettent de sécuriser ces points de fixation sans difficulté particulière.
Le câblage textile apparent : une option esthétique valorisée
Le câble textile apparent constitue une solution particulièrement prisée pour les suspensions au-dessus d’une table de salle à manger. Cette installation nécessite uniquement la pose d’un crochet de fixation au plafond et d’une rosace décorative pour masquer le raccordement électrique. L’aspect visuel devient un élément de décoration à part entière.
La mise en œuvre demande le respect de règles de sécurité strictes concernant la fixation du luminaire. Le point d’ancrage au plafond doit supporter le poids de l’ensemble sans risque de descellement. Les professionnels utilisent des fixations chimiques ou mécaniques dimensionnées selon la charge.
Le raccordement électrique s’effectue au niveau d’un point existant transformé en boîte de dérivation, ou directement sur un circuit prolongé en apparent. Cette configuration simplifie grandement l’installation tout en garantissant une sécurité électrique optimale. L’intervention d’un professionnel reste recommandée pour valider la conformité du raccordement.
L’option encastrée : quand et comment percer en sécurité
L’installation encastrée d’un nouveau point lumineux dans un plafond béton représente la solution la plus esthétique, mais également la plus complexe à mettre en œuvre. Cette approche nécessite impérativement un diagnostic précis des réseaux existants et une évaluation de la faisabilité technique. Les professionnels réalisent systématiquement ces vérifications préalables avant d’engager des travaux de perçage.
La création d’un nouveau cheminement de câble encastré implique généralement la réalisation d’une saignée depuis un point d’alimentation existant. Cette intervention modifie la structure du plafond de façon irréversible. Les règles de l’art imposent des limitations strictes concernant la profondeur maximale et le trajet des saignées dans le béton armé.
Le perçage pour la pose d’un boîtier d’encastrement destiné à recevoir le dispositif de connexion luminaire demande une précision millimétrique. Le diamètre du trou correspond exactement aux dimensions du boîtier DCL ou du fixalustre. Cette opération nécessite un outillage professionnel et une technique éprouvée pour garantir un résultat conforme.
Les conditions préalables à respecter absolument
Avant d’envisager tout perçage, la consultation d’un électricien qualifié s’impose pour réaliser un diagnostic complet de l’installation existante. Ce professionnel évalue la capacité du circuit à supporter un point lumineux supplémentaire et localise les réseaux encastrés avec son équipement de détection. Cette étape préalable conditionne la faisabilité du projet.
Les plans électriques du logement, lorsqu’ils sont disponibles, fournissent des informations précieuses sur le cheminement théorique des gaines. Ces documents datant de la construction doivent être confrontés à la réalité du terrain, des modifications ayant pu intervenir depuis. La vérification par détection reste donc indispensable même en présence de plans.
L’évaluation de l’épaisseur de la dalle et de son ferraillage détermine les possibilités techniques de perçage. Certaines configurations rendent l’encastrement impossible sans compromettre la structure. Dans ces situations, les professionnels orientent naturellement vers une solution apparente qui préserve l’intégrité du bâtiment.
Le protocole de perçage sécurisé en trois étapes
Le perçage sécurisé d’un plafond béton débute par un balayage méthodique de la zone avec un détecteur multifonctions. Cette opération permet d’identifier les armatures du béton et les éventuelles gaines électriques. Les professionnels marquent ensuite les zones à risque pour définir un emplacement sûr pour le trou.
Le perçage s’effectue progressivement avec un foret adapté au béton armé, en contrôlant régulièrement la profondeur atteinte. La vitesse de rotation doit rester modérée pour éviter l’échauffement excessif du foret. L’utilisation d’un système d’aspiration limite la dispersion des poussières de béton dans le logement.
La pose du boîtier d’encastrement nécessite une fixation solide dans le béton, généralement assurée par un scellement chimique ou des griffes d’expansion. Le respect de la profondeur d’encastrement garantit l’affleuremement correct du boîtier avec la surface du plafond. Cette précision conditionne la qualité finale de l’installation et la bonne fixation du luminaire.
Le raccordement électrique conforme et sécurisé
Le raccordement d’un nouveau point lumineux sur un circuit électrique existant obéit à des règles strictes définies par la norme NF C 15-100. Cette réglementation précise les conditions de protection, de dimensionnement et de connexion qui garantissent la sécurité des personnes et des biens. Le non-respect de ces prescriptions expose à des risques d’incendie ou d’électrocution.
L’identification du circuit d’alimentation constitue la première étape indispensable. Les circuits d’éclairage sont généralement protégés par un disjoncteur de 16 ampères et utilisent des conducteurs de section 1,5 mm². La vérification de ces caractéristiques permet de s’assurer que le circuit supporte l’ajout d’un point lumineux supplémentaire.
La création d’une dérivation depuis un point existant nécessite l’installation d’une boîte de dérivation conforme aux normes. Cette boîte assure la connexion entre le câble d’alimentation existant et le nouveau câble alimentant le point lumineux ajouté. Les connexions s’effectuent obligatoirement à l’aide de dominos ou de connecteurs automatiques adaptés à la section des conducteurs.
Le dispositif de connexion luminaire : obligation réglementaire
La norme NF C 15-100 impose l’installation d’un dispositif de connexion luminaire, communément appelé DCL, pour tout point d’éclairage. Ce système standardisé comprend un socle fixé sur un boîtier d’encastrement et une fiche de connexion côté luminaire. Il garantit un raccordement sécurisé et facilite le remplacement des luminaires.
Le boîtier encastré accueille le DCL et doit être solidement fixé dans le plafond. Sa profondeur minimale permet le logement des connexions électriques et du mécanisme du DCL. Les professionnels vérifient systématiquement la présence du conducteur de terre, obligatoire même pour les luminaires de classe II.
L’alternative du fixalustre reste autorisée dans certaines configurations, notamment pour les plafonds où l’encastrement s’avère impossible. Ce système simplifié assure la fixation mécanique du luminaire et le raccordement électrique via des bornes de connexion. Son installation nécessite toutefois les mêmes précautions concernant la solidité de la fixation au plafond.
Les points de vigilance pour un raccordement durable
Le respect du schéma de câblage électrique garantit le bon fonctionnement de l’installation. Les conducteurs phase, neutre et terre doivent être correctement identifiés et raccordés selon les conventions en vigueur. Une inversion phase-neutre peut provoquer des dysfonctionnements ou présenter un danger lors du remplacement du luminaire.
La qualité des connexions électriques conditionne la fiabilité dans le temps de l’installation. Les connexions mal serrées provoquent un échauffement anormal pouvant conduire à un incendie. Les professionnels utilisent un couple de serrage adapté et vérifient la bonne tenue mécanique de chaque connexion.
La protection mécanique des câbles dans leur cheminement évite les détériorations qui compromettraient la sécurité. Les passages dans les éléments de structure nécessitent l’utilisation de fourreaux ou de gaines de protection. Cette précaution protège les conducteurs des arêtes coupantes du béton et facilite les interventions ultérieures.
Quand faire appel à un électricien professionnel
Certaines situations imposent impérativement l’intervention d’un électricien qualifié pour garantir votre sécurité et la conformité de l’installation. La complexité technique, les risques électriques et les exigences réglementaires dépassent largement les compétences d’un bricoleur averti. Cette décision relève du bon sens et de l’évaluation objective de vos capacités.
Les installations anciennes dont le schéma électrique reste inconnu nécessitent un diagnostic professionnel avant toute modification. Les câblages réalisés selon d’anciennes normes peuvent présenter des dangers cachés. Un électricien dispose des compétences et des équipements pour évaluer l’état de l’installation et proposer les mises en conformité nécessaires.
La modification d’un tableau électrique ou le raccordement sur un circuit dont la capacité soulève des doutes justifient pleinement l’intervention d’un professionnel. Ces opérations engagent la sécurité globale de l’installation électrique du logement. Les conséquences d’une erreur dépassent largement le cadre du seul point lumineux ajouté.
Les critères de choix d’un professionnel qualifié
La sélection d’un électricien compétent repose sur plusieurs critères objectifs qui garantissent la qualité de la prestation. Les qualifications professionnelles, notamment la certification Qualifelec, attestent du savoir-faire et du respect des normes en vigueur. Ces labels font l’objet de contrôles réguliers qui assurent le maintien des compétences.
L’assurance décennale et la responsabilité civile professionnelle protègent le client en cas de malfaçon ou de sinistre consécutif aux travaux. La vérification de ces garanties avant le début du chantier constitue une précaution élémentaire. Un professionnel sérieux communique spontanément ces informations et remet les attestations correspondantes.
Les avis clients et les réalisations antérieures fournissent des indications précieuses sur la satisfaction des particuliers ayant fait appel à ce professionnel. Une plateforme comme Plus que pro facilite cette recherche en mettant en relation les consommateurs et les artisans qualifiés. Cette mise en confiance réciproque favorise la réussite du projet dans un climat serein.
Le devis détaillé : gage de transparence
Un devis détaillé précise l’ensemble des prestations prévues, du diagnostic initial à la mise en service du nouveau point lumineux. Cette description exhaustive évite les malentendus et permet de comparer objectivement plusieurs propositions. Le détail des fournitures et de la main-d’œuvre assure la transparence tarifaire attendue par les particuliers.
Les délais d’intervention et la durée prévisionnelle du chantier figurent également dans un devis complet. Ces informations permettent d’organiser la logistique du chantier et de planifier les éventuelles contraintes. Un professionnel qualifié respecte les engagements pris et informe rapidement en cas d’imprévu.
La garantie des travaux réalisés apporte une sécurité supplémentaire sur la qualité et la durabilité de l’installation. Cette garantie couvre les défauts de conformité et les malfaçons pendant une durée définie contractuellement. Elle témoigne de la confiance du professionnel dans son travail et représente un critère de choix déterminant pour votre sérénité.
