L’installation d’un contacteur jour nuit pour chauffe-eau représente une solution pertinente pour réduire la facture d’électricité. Ce dispositif permet de commander automatiquement la mise en marche du ballon d’eau chaude pendant les heures creuses, lorsque le tarif de l’énergie est plus avantageux. Avec l’arrivée du compteur Linky, le branchement du contacteur a évolué et nécessite une attention particulière aux normes électriques en vigueur. Un professionnel qualifié saura réaliser cette installation en respectant les règles de sécurité et les protections obligatoires au tableau électrique. Cette approche vous garantit un fonctionnement optimal et conforme.
Le rôle du contacteur jour nuit et son fonctionnement avec le compteur Linky
Le contacteur jour nuit constitue un relais électromagnétique qui pilote automatiquement l’alimentation du chauffe-eau. Il reçoit un signal électrique du compteur lors du passage en heures creuses, déclenchant ainsi la chauffe du ballon d’eau. Cette automatisation évite toute intervention manuelle et optimise la consommation d’énergie en profitant des tarifs réduits. Le dispositif s’intègre directement au tableau électrique, entre le disjoncteur de protection et le circuit du chauffe-eau.
Demandez gratuitement votre devis
Avec le compteur Linky, le signal heures creuses transite par les bornes C1 et C2 situées sous le capot du compteur. Ces deux bornes émettent un signal alternatif qui active la bobine du contacteur. Le passage en heures creuses génère une tension entre C1 et C2, permettant la fermeture des contacts de puissance du contacteur. Cette connexion moderne remplace l’ancien système de fil pilote des compteurs électromécaniques.
Les bornes C1 et C2 : comprendre le signal heures creuses
Les bornes C1 et C2 du compteur Linky délivrent un signal de commande en 230 volts alternatifs pendant les plages horaires définies par votre contrat. Ce signal alimente directement la bobine A1 et A2 du contacteur jour nuit. Lorsque la période d’heures creuses débute, le signal est présent et le contacteur se ferme automatiquement. À la fin de la période, le signal disparaît et le contacteur s’ouvre, interrompant l’alimentation du chauffe-eau.
Il est important de respecter la polarité lors du raccordement de ces bornes au contacteur. Un câblage en section 1,5 mm² suffit pour véhiculer ce signal de commande. Les professionnels recommandent l’utilisation de fil rigide pour faciliter le serrage dans les borniers. La conformité de ce branchement conditionne le bon fonctionnement de l’ensemble du système.
Le mode marche forcée pour une disponibilité immédiate
Tous les contacteurs jour nuit disposent d’un sélecteur à trois positions : Auto, 0 et I (marche forcée). La position Auto correspond au fonctionnement normal piloté par le signal heures creuses. La position 0 coupe totalement l’alimentation du chauffe-eau, utile lors d’interventions de maintenance. La position I active la marche forcée, permettant une chauffe immédiate du ballon d’eau indépendamment des horaires programmés.
Ce mode forcé s’avère pratique lorsque les besoins en eau chaude dépassent la capacité disponible. Il permet de relancer une chauffe pendant les heures pleines, mais au tarif normal de l’électricité. Pour votre sérénité, les électriciens conseillent de remettre systématiquement le sélecteur en position Auto après utilisation. Cette précaution évite une consommation d’énergie excessive et non maîtrisée.
Schéma de câblage et branchement au tableau électrique

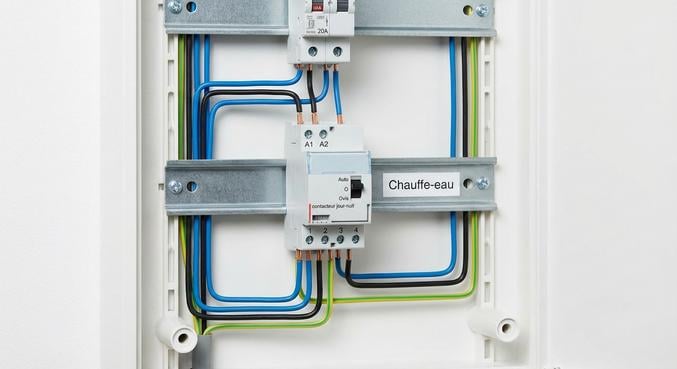

Le branchement d’un contacteur chauffe eau au tableau électrique suit un schéma précis et normalisé. Le circuit débute par un disjoncteur dédié de calibre adapté à la puissance du ballon d’eau. Les fils de phase et de neutre partent de ce disjoncteur vers les bornes d’alimentation du contacteur. Les bornes de sortie du contacteur alimentent ensuite directement le chauffe-eau électrique. Cette configuration garantit une protection optimale et un fonctionnement sûr.
Le circuit de commande se raccorde en parallèle, depuis les bornes C1 et C2 du compteur Linky jusqu’aux bornes A1 et A2 du contacteur. Ces deux circuits distincts ne doivent jamais être confondus lors de l’installation. Un professionnel qualifié identifie clairement chaque conducteur et respecte le code couleur réglementaire. Le noir ou le marron désigne la phase, le bleu le neutre, et le vert-jaune la terre.
Les connexions du circuit de puissance
Le circuit de puissance achemine l’alimentation électrique principale du chauffe-eau via le contacteur. La phase provenant du disjoncteur se connecte sur la borne d’entrée 1 ou L du contacteur. Le neutre se raccorde sur la borne d’entrée 3 ou N. Les bornes de sortie 2 et 4 alimentent respectivement la phase et le neutre du ballon d’eau. Cette disposition permet au contacteur d’interrompre simultanément phase et neutre.
La section des câbles pour ce circuit de puissance doit correspondre à la puissance du chauffe-eau. Pour un ballon de 2000 à 3000 watts, une section de 2,5 mm² s’impose généralement. Les modèles plus puissants nécessitent parfois du 4 mm². Le respect de ces sections garantit l’absence d’échauffement des conducteurs et prévient tout risque d’incendie. Les électriciens utilisent systématiquement des conducteurs adaptés au calibre du disjoncteur.
Le raccordement du circuit de commande
Le circuit de commande relie les bornes C1 et C2 du compteur aux bornes A1 et A2 de la bobine du contacteur. Ce câblage transporte uniquement le signal de pilotage et ne nécessite qu’une section de 1,5 mm². La distance entre le compteur et le tableau électrique peut être importante, mais le signal transite sans difficulté. Il est recommandé de protéger ce circuit par une gaine ou un conduit dédié.
Certains électriciens ajoutent un fusible 2 ampères sur ce circuit de commande pour une protection supplémentaire. Cette pratique n’est pas obligatoire mais apporte une sécurité supplémentaire. En cas de court-circuit sur la bobine du contacteur, le fusible fond et préserve les bornes C1 et C2 du compteur. Les professionnels du secteur adoptent systématiquement les bonnes pratiques pour assurer la pérennité de l’installation.
Les protections obligatoires et la conformité électrique
La norme NF C 15-100 impose des protections spécifiques pour l’installation d’un chauffe-eau électrique. Le circuit doit être équipé d’un disjoncteur divisionnaire dédié, dont le calibre correspond à la puissance du ballon et à la section des câbles. Cette protection assure la coupure automatique en cas de surcharge ou de court-circuit. Le disjoncteur se positionne en tête de circuit, avant le contacteur jour nuit.
La mise à la terre constitue également une obligation réglementaire pour garantir votre sécurité. Le conducteur de protection vert-jaune doit relier la carcasse métallique du chauffe-eau au bornier de terre du tableau électrique. Cette liaison évacue les courants de défaut vers la terre et déclenche la protection différentielle. Un professionnel qualifié vérifie systématiquement la continuité de cette connexion avant la mise sous tension.
Demandez gratuitement votre devis
Le choix du disjoncteur adapté
Le calibre du disjoncteur chauffe eau dépend de la puissance du ballon d’eau et de la section des conducteurs utilisés. Pour un chauffe-eau de 2000 watts maximum, un disjoncteur de 16 ampères avec des câbles en 2,5 mm² convient parfaitement. Les modèles de 3000 watts nécessitent également un 20 ampères avec une section de 2,5 mm². Les installations de forte puissance requièrent un dimensionnement supérieur pour garantir la sécurité.
Le type de disjoncteur doit correspondre aux caractéristiques du circuit. Un disjoncteur unipolaire plus neutre assure la coupure simultanée de la phase et du neutre. Cette configuration apporte une protection maximale lors des interventions de maintenance. Les électriciens privilégient systématiquement les équipements conformes aux normes en vigueur et certifiés par les organismes compétents.
Les vérifications de conformité avant mise en service
Avant toute mise sous tension, plusieurs points de contrôle s’imposent pour valider la conformité de l’installation. Il est important de vérifier le serrage de toutes les connexions au niveau du tableau électrique et du chauffe-eau. Un contact mal serré provoque un échauffement local et présente un risque d’incendie. Les professionnels utilisent un tournevis dynamométrique pour garantir un serrage optimal.
Les points essentiels à contrôler incluent :
- La présence et la continuité du conducteur de terre jusqu’au chauffe-eau
- Le bon calibre du disjoncteur par rapport à la section des câbles utilisés
- Le raccordement correct des bornes C1 et C2 vers A1 et A2 du contacteur
- L’absence de contact entre conducteurs ou avec des masses métalliques
- Le positionnement du sélecteur du contacteur en position Auto
Cette approche vous garantit une installation sûre et durable. Les électriciens qualifiés réalisent ces vérifications méthodiquement avant d’activer le disjoncteur. Un contrôle visuel du bon fonctionnement du contacteur lors du passage en heures creuses finalise la mise en service. Le respect de ces étapes assure votre satisfaction et votre sérénité.
Les économies réalisables avec un contacteur jour nuit
L’installation d’un contacteur jour nuit permet de réduire significativement la facture d’électricité liée à la production d’eau chaude sanitaire. Le tarif heures creuses propose généralement une réduction de 30 à 40% par rapport au tarif heures pleines. Cette différence tarifaire se répercute directement sur le coût annuel de fonctionnement du chauffe-eau. Pour un foyer moyen, l’eau chaude représente environ 15% de la consommation totale d’électricité.
Le retour sur investissement d’un contacteur jour nuit s’évalue selon plusieurs critères. Le coût du matériel et de la main-d’œuvre se situe généralement entre 150 et 300 euros selon la complexité de l’installation. L’économie annuelle dépend de la taille du ballon, du nombre de personnes au foyer et des habitudes de consommation. Dans ce type de projet, un professionnel peut estimer précisément les gains attendus en fonction de votre situation.
Optimiser le fonctionnement pour maximiser les gains
Pour tirer le meilleur parti d’un contacteur chauffe eau, certaines bonnes pratiques méritent d’être appliquées. Le dimensionnement du ballon doit correspondre aux besoins réels du foyer pour éviter de chauffer inutilement un volume d’eau excessif. Un ballon surdimensionné consomme davantage d’énergie pour maintenir la température. Les électriciens conseillent généralement 50 litres par personne pour un usage standard.
L’isolation thermique du ballon et des canalisations contribue également aux économies d’énergie. Un chauffe-eau bien isolé limite les déperditions thermiques et conserve la température plus longtemps. Cette approche réduit la fréquence des cycles de chauffe et prolonge la durée de vie de l’appareil. Les professionnels du secteur recommandent de vérifier régulièrement l’état de l’isolation et de la remplacer si nécessaire.
Choisir un professionnel qualifié pour l’installation
Faire appel à un électricien qualifié garantit une installation conforme aux normes et sécurisée. Les compétences techniques requises pour le branchement d’un contacteur jour nuit ne s’improvisent pas. Un professionnel maîtrise le schéma de câblage, connaît les protections obligatoires et respecte les règles de l’art. Cette approche prévient les risques électriques et assure un fonctionnement fiable dans le temps.
Les avantages de solliciter un professionnel qualifié incluent :
- Une installation conforme à la norme NF C 15-100 et aux règlements en vigueur
- Un dimensionnement correct des protections et des sections de câbles
- Une garantie sur les travaux réalisés et les équipements installés
- Un accompagnement pour optimiser les économies d’énergie
- Un dépannage rapide en cas de dysfonctionnement ultérieur
La confiance accordée à un artisan compétent se traduit par votre satisfaction et votre tranquillité d’esprit. Les professionnels référencés sur des plateformes spécialisées présentent généralement les qualifications nécessaires et une expérience solide. Cette démarche vous permet de comparer plusieurs devis et de choisir l’intervenant le plus adapté à vos besoins. Le savoir-faire d’un électricien qualifié constitue un investissement rentable pour la durabilité de votre installation.
