L’achat d’une voiture électrique ou d’un véhicule hybride rechargeable implique de repenser son installation électrique à domicile. La recharge à domicile représente la solution la plus pratique pour les utilisateurs de véhicules électriques. Cependant, brancher son véhicule sur une prise classique peut s’avérer dangereux et inefficace. La prise renforcée constitue une alternative intermédiaire entre la prise domestique et la borne de recharge. Son installation nécessite une adaptation du tableau électrique existant pour garantir sécurité et conformité. Cette démarche requiert l’intervention d’un électricien qualifié IRVE pour éviter tout risque de surcharge ou d’incendie.
Pourquoi une prise renforcée nécessite une adaptation du tableau électrique
La recharge d’un véhicule électrique sollicite intensément l’installation électrique pendant plusieurs heures. Une prise renforcée délivre une puissance de 3,2 kW contre 2,3 kW pour une prise domestique standard. Cette différence impose des contraintes techniques importantes sur le réseau électrique du domicile. Le tableau électrique doit supporter cette charge supplémentaire sans compromettre la sécurité des autres équipements.
Demandez gratuitement votre devis
L’installation d’une prise renforcée pour voiture électrique exige le respect de la norme NF C 15-100. Cette réglementation encadre toutes les installations électriques des bâtiments résidentiels. Elle impose notamment la mise en place d’un circuit dédié pour la recharge des véhicules électriques. Cette obligation vise à prévenir les risques de surchauffe et d’échauffement des conducteurs.
Les risques d’un branchement inadapté

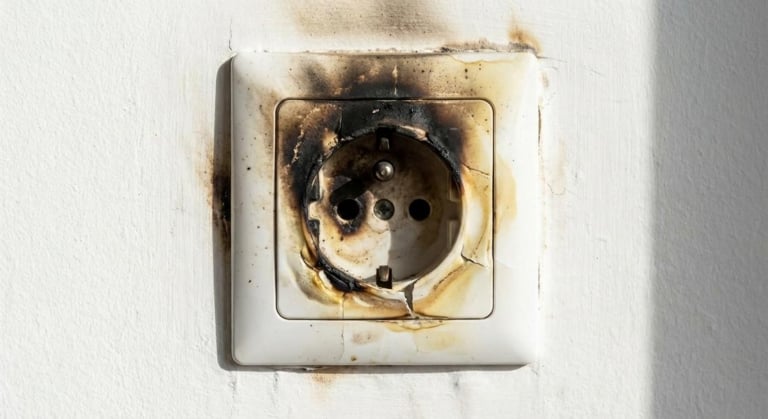

Un branchement non conforme peut provoquer des déclenchements intempestifs du disjoncteur général. Ces coupures répétées fragilisent l’ensemble de l’installation électrique du logement. Les câbles sous-dimensionnés représentent un danger majeur car ils peuvent surchauffer lors de recharges prolongées. Cette surchauffe des câbles peut endommager les gaines isolantes et provoquer des courts-circuits.
Les tableaux électriques anciens ne disposent pas toujours de la puissance suffisante pour accueillir une prise renforcée. La capacité du compteur et du disjoncteur de branchement doit être vérifiée en premier lieu. Un professionnel qualifié évalue la marge de manœuvre disponible avant toute installation. Cette vérification préalable évite des travaux de mise aux normes coûteux et imprévus.
L’importance du circuit dédié pour la recharge
La norme NF C 15-100 impose la création d’un circuit électrique dédié pour alimenter la prise renforcée. Ce circuit exclusif ne doit être relié à aucun autre équipement du logement. Il part directement du tableau électrique et rejoint l’emplacement de la prise de recharge. Cette configuration garantit une alimentation stable et sécurisée pour le véhicule électrique.
Le circuit dédié comprend plusieurs éléments de protection indispensables. Un disjoncteur calibré protège contre les surintensités et les courts-circuits. Un interrupteur différentiel adapté détecte les fuites de courant vers la terre. Ces dispositifs fonctionnent en complémentarité pour assurer une protection optimale de l’installation et des personnes.

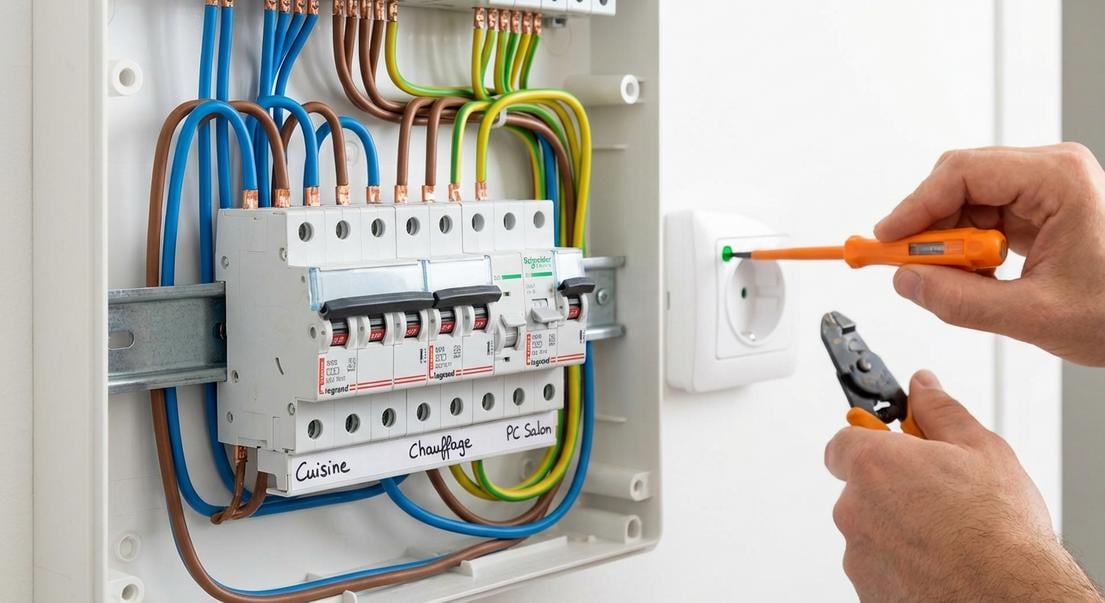

Vérifier la capacité du tableau électrique existant
Avant d’envisager l’installation d’une prise renforcée, un diagnostic complet du tableau électrique s’impose. Cette étape permet d’identifier les modifications nécessaires pour accueillir le nouveau circuit de recharge. L’électricien IRVE examine la puissance souscrite auprès du fournisseur d’énergie. Il vérifie également la capacité du disjoncteur de branchement et l’état général du tableau.
Un tableau électrique saturé ne peut accueillir de modules supplémentaires sans travaux d’extension. Les tableaux modulaires modernes facilitent l’ajout de nouvelles protections. Les installations anciennes nécessitent parfois le remplacement complet du tableau. Cette mise à niveau garantit la conformité et la sécurité de l’ensemble de l’installation électrique.
Calcul de la puissance disponible
Le calcul de la puissance disponible prend en compte la consommation de tous les équipements du logement. Un électricien qualifié réalise un bilan de puissance pour déterminer la marge restante. Il additionne les puissances des différents circuits existants et les compare à la puissance souscrite. Cette analyse révèle si l’abonnement actuel suffit ou nécessite une augmentation.
La prise renforcée consomme environ 3,2 kW pendant plusieurs heures lors d’une recharge complète. Cette consommation s’ajoute aux usages habituels du logement comme le chauffage ou l’électroménager. Une puissance souscrite de 9 kVA peut s’avérer insuffisante dans certains cas. Le passage à un abonnement de 12 kVA offre davantage de confort d’utilisation pour recharger son véhicule électrique.
État du tableau et modules disponibles
L’espace disponible dans le tableau électrique conditionne la faisabilité de l’installation. Chaque protection occupe un ou plusieurs modules selon son type et son calibre. Un tableau complet nécessite l’ajout d’une rangée supplémentaire ou son remplacement. Les tableaux pré-équipés comportent généralement des emplacements de réserve prévus pour les extensions.
L’électricien vérifie également la compatibilité des nouveaux équipements avec le tableau existant. Les différentes marques de matériel électrique ne sont pas toujours interchangeables. Le respect de cette compatibilité assure le bon fonctionnement des protections. Cette précaution évite les dysfonctionnements et garantit la sécurité de l’installation électrique.
Choisir le bon disjoncteur différentiel pour la prise renforcée
Le choix du disjoncteur différentiel représente une étape déterminante pour la sécurité de l’installation. Ce dispositif protège à la fois contre les surintensités et les courants de fuite. Pour une prise renforcée, un disjoncteur différentiel de type A est généralement recommandé. Il détecte les courants de défaut à composante continue susceptibles d’être générés par certains chargeurs.
Les disjoncteurs de type AC, plus économiques, ne conviennent pas toujours à la recharge des véhicules électriques. Ils ne détectent que les défauts alternatifs et peuvent ne pas réagir face à certaines anomalies. La norme NF C 15-100 impose l’utilisation d’un différentiel de type A minimum pour les circuits spécialisés. Cette obligation vise à garantir une protection efficace adaptée aux équipements modernes.
Type A versus type AC : comprendre les différences
Le disjoncteur différentiel de type AC détecte uniquement les courants de défaut alternatifs sinusoïdaux. Cette protection convient aux circuits classiques d’éclairage et de prises ordinaires. En revanche, elle peut se révéler insuffisante pour les équipements électroniques modernes. Les chargeurs de véhicules électriques génèrent parfois des courants à composante continue lors de défauts.
Le type A détecte à la fois les défauts alternatifs et les défauts à composante continue pulsée. Cette double protection convient parfaitement aux circuits de recharge de voitures électriques. Son coût légèrement supérieur représente un investissement judicieux pour la sécurité. Les professionnels qualifiés IRVE privilégient systématiquement ce type de protection pour les installations de recharge à domicile.
Calibre et sensibilité du différentiel
Le calibre du disjoncteur différentiel doit être adapté à la puissance de la prise renforcée. Un calibre de 20 ampères convient pour une prise délivrant 3,2 kW en monophasé. La sensibilité de déclenchement se fixe généralement à 30 milliampères pour les circuits domestiques. Cette valeur assure une protection optimale des personnes contre les risques d’électrocution.
Certains électriciens recommandent l’utilisation d’un différentiel de type F pour une protection encore plus complète. Ce type détecte également les défauts haute fréquence générés par certains équipements électroniques. Son utilisation reste cependant facultative pour une simple prise renforcée. Le rapport qualité-prix du type A suffit dans la majorité des installations résidentielles standard.
Section de câble et circuit dédié : les règles à respecter
La section du câble électrique constitue un paramètre fondamental pour la sécurité de l’installation. Un câble sous-dimensionné risque de surchauffer dangereusement lors des recharges prolongées. Pour une prise renforcée de 3,2 kW, une section minimale de 2,5 mm² en cuivre est requise. Cette dimension garantit le passage du courant sans échauffement excessif des conducteurs.
La longueur du circuit entre le tableau électrique et la prise influence également le choix de la section. Un trajet supérieur à 30 mètres peut nécessiter une section de 4 mm² pour compenser les chutes de tension. L’électricien IRVE calcule précisément ces paramètres en fonction de la configuration du logement. Cette rigueur technique assure la conformité NF C 15-100 et la pérennité de l’installation.
Les dangers du repiquage sur un circuit existant
Certains bricoleurs tentent de raccorder la prise renforcée sur un circuit de prises existant. Cette pratique représente un danger majeur et constitue une non-conformité réglementaire. Le circuit existant n’est pas dimensionné pour supporter la charge supplémentaire d’une recharge automobile. Les protections en place ne correspondent pas aux exigences spécifiques de la recharge électrique.
Le repiquage entraîne des risques de surcharge permanente du circuit concerné. Les autres équipements branchés sur le même circuit peuvent dysfonctionner ou se détériorer. Les déclenchements intempestifs perturbent le confort d’utilisation du logement. Seul un circuit dédié correctement dimensionné garantit une recharge sûre et conforme aux normes en vigueur.
Installation du câble : cheminement et protection
Le cheminement du câble entre le tableau et la prise doit respecter les règles de l’art. Les conducteurs circulent dans des gaines de protection adaptées à leur emplacement. En apparent, des moulures ou goulottes protègent les câbles des chocs mécaniques. En encastré, les saignées respectent les tracés verticaux et horizontaux imposés par la norme.
La fixation du câble suit des règles précises concernant les distances et les supports. Les agrafes ou colliers maintiennent les conducteurs tous les 30 centimètres environ. Cette fixation évite les tensions mécaniques susceptibles d’endommager les isolants. Un professionnel qualifié veille à ces détails techniques qui garantissent la durabilité de l’installation électrique.
Demandez gratuitement votre devis
L’intervention d’un électricien IRVE : garantie de conformité et sécurité
La qualification IRVE atteste des compétences spécifiques d’un électricien dans le domaine de la recharge électrique. Cette certification s’obtient après une formation spécialisée validée par un organisme accrédité. Elle comporte trois niveaux selon la puissance et le type d’installation réalisée. Pour une prise renforcée, le niveau 1 suffit et couvre les installations jusqu’à 3,7 kW.
Faire appel à un professionnel qualifié IRVE présente plusieurs avantages pour le propriétaire. Il garantit la conformité de l’installation aux normes en vigueur. Son intervention permet de bénéficier des aides financières disponibles pour la recharge à domicile. Elle ouvre également droit à une garantie décennale en cas de malfaçon. Cette protection juridique rassure sur la qualité des travaux réalisés.

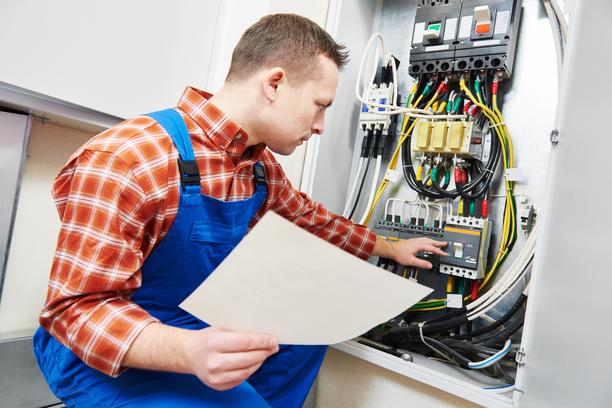

Diagnostic préalable et conseil personnalisé
L’électricien IRVE commence toujours par un diagnostic complet de l’installation existante. Il évalue la capacité du tableau électrique et la puissance disponible. Cette analyse technique permet de définir la solution la plus adaptée aux besoins et contraintes du logement. Le professionnel conseille également sur le choix entre prise renforcée et borne de recharge.
Ce diagnostic initial évite les mauvaises surprises et les surcoûts imprévus en cours de chantier. L’électricien établit un devis détaillé précisant les travaux nécessaires et leur prix. Cette transparence permet au client de comparer les offres en toute connaissance de cause. La confiance s’installe grâce à cette approche professionnelle et pédagogique.
Mise en service et attestation de conformité
Après l’installation, l’électricien IRVE procède à une série de tests de bon fonctionnement. Il vérifie le déclenchement correct des protections différentielles. Il contrôle également la continuité des conducteurs et la qualité des connexions. Ces vérifications techniques garantissent la sécurité immédiate et future de l’installation électrique.
Le professionnel remet ensuite une attestation de conformité Consuel si nécessaire. Ce document officiel certifie que l’installation respecte la norme NF C 15-100. Il peut être exigé par le fournisseur d’énergie ou l’assurance habitation. Cette traçabilité administrative protège le propriétaire en cas de sinistre. Elle valorise également le bien immobilier lors d’une éventuelle revente.
Coût et aides financières pour l’installation d’une prise renforcée
Le prix d’installation d’une prise renforcée varie selon la configuration du logement et les travaux nécessaires. Il faut compter généralement entre 500 et 1200 euros pour une installation complète par un électricien qualifié. Ce tarif inclut la fourniture du matériel, la pose et la mise en conformité du tableau électrique. Les situations nécessitant des travaux importants peuvent engendrer des coûts supplémentaires.
Plusieurs aides financières permettent de réduire le coût de l’installation. Le crédit d’impôt pour la transition énergétique peut s’appliquer sous certaines conditions. Certaines collectivités locales proposent également des subventions pour encourager la mobilité électrique. Les propriétaires peuvent se renseigner auprès de leur mairie ou de leur région. Ces dispositifs d’aide rendent l’installation plus accessible financièrement.
Comparaison prise renforcée et borne de recharge
La prise renforcée représente la solution la plus économique pour recharger son véhicule électrique à domicile. Son installation coûte généralement deux à trois fois moins cher qu’une borne de recharge. Elle convient parfaitement aux petits rouleurs disposant de temps pour recharger. Sa puissance limitée nécessite cependant une nuit complète pour une recharge totale.
La borne de recharge offre une puissance supérieure allant jusqu’à 22 kW en fonction du modèle. Elle permet de recharger beaucoup plus rapidement et propose souvent des fonctionnalités avancées. Son installation requiert un budget plus conséquent mais améliore significativement le confort d’utilisation. Le choix entre ces deux solutions dépend des besoins de recharge et du budget disponible.
Rentabilité et retour sur investissement
L’installation d’une prise renforcée s’amortit rapidement grâce aux économies réalisées sur le carburant. Le coût de la recharge électrique à domicile reste très inférieur au prix de l’essence ou du gazole. Un véhicule électrique parcourant 15 000 km par an génère des économies substantielles sur le long terme. Ces économies compensent largement l’investissement initial dans l’installation électrique.
La recharge à domicile évite également les déplacements vers les bornes publiques et les temps d’attente. Ce gain de temps et de confort représente un bénéfice difficilement chiffrable mais réel. L’autonomie retrouvée chaque matin procure une sérénité appréciable au quotidien. La satisfaction des utilisateurs de véhicules électriques repose en grande partie sur cette facilité de recharge.
