Raccorder un contacteur heures creuses sur un tableau électrique ancien requiert une compréhension précise des normes de sécurité et du câblage spécifique des bornes A1/A2, avec un respect absolu de la norme NFC 15-100 pour garantir la protection de votre installation. Cette intervention technique, loin d’être anodine, engage directement la sécurité de votre foyer et nécessite une manipulation rigoureuse du signal compteur, de la phase, du neutre et d’un disjoncteur de protection dédié. Les tableaux électriques anciens présentent des particularités qui rendent cette opération délicate : absence fréquente de protections adaptées, câblage vieillissant, absence de schémas clairs. Pour vous accompagner en toute transparence, cet article détaille les étapes techniques du raccordement tout en soulignant l’importance de faire appel à un professionnel qualifié, garant d’une installation conforme qui vous apportera sérénité et satisfaction durable.
Comprendre le rôle du contacteur heures creuses dans votre installation électrique
Le contacteur heures creuses constitue un dispositif de commande automatique qui pilote le fonctionnement de votre ballon d’eau chaude. Il reçoit un signal depuis votre compteur électrique pour activer la chauffe uniquement durant les périodes tarifaires avantageuses. Cette automatisation vous permet de réaliser des économies substantielles sans intervention manuelle quotidienne.
Demandez gratuitement votre devis
Sur un tableau électrique ancien, l’ajout de ce matériel impose une vérification complète de la compatibilité avec les équipements existants. Les installations antérieures à 2015 ne disposent généralement pas des protections réglementaires exigées par la norme NFC 15-100 actuelle. La présence d’un disjoncteur dédié de 2A reste obligatoire pour protéger le circuit de commande.
Le principe de fonctionnement des bornes A1 et A2
Les bornes A1 et A2 représentent les connexions dédiées à la bobine du contacteur. Ces deux points de raccordement reçoivent le signal de commande électrique qui active ou désactive le contacteur. La borne A1 se connecte généralement à la phase issue du disjoncteur 2A, tandis que la borne A2 reçoit le fil pilote provenant du compteur.
Une inversion de ces connexions peut provoquer un dysfonctionnement total du système ou endommager la bobine. Les professionnels vérifient systématiquement le schéma du fabricant avant toute intervention. Cette précaution garantit un branchement conforme et une durabilité optimale du matériel.
La transmission du signal compteur vers le contacteur
Le compteur électrique génère une impulsion qui circule via un fil pilote jusqu’à la borne A2 du contacteur. Ce signal active la bobine interne durant les heures creuses programmées par votre fournisseur d’énergie. Sur les anciens compteurs mécaniques, ce fil pilote provient d’une borne spécifique clairement identifiée.
Avec l’arrivée des compteurs Linky, le signal reste fonctionnellement identique mais la connexion physique peut différer selon les modèles. Les électriciens qualifiés maîtrisent ces variantes et adaptent le câblage selon votre équipement. Une connexion incorrecte entraîne l’absence totale de basculement automatique vers les heures creuses.
Les points de vigilance sur le câblage électrique d’un contacteur
Le raccordement d’un contacteur heures creuses nécessite une rigueur absolue dans le respect des couleurs normalisées et des sections de câble. La phase, identifiée en rouge ou marron, alimente la partie puissance du contacteur via un disjoncteur de protection adapté. Le neutre, en bleu, assure le retour du courant vers le tableau électrique.

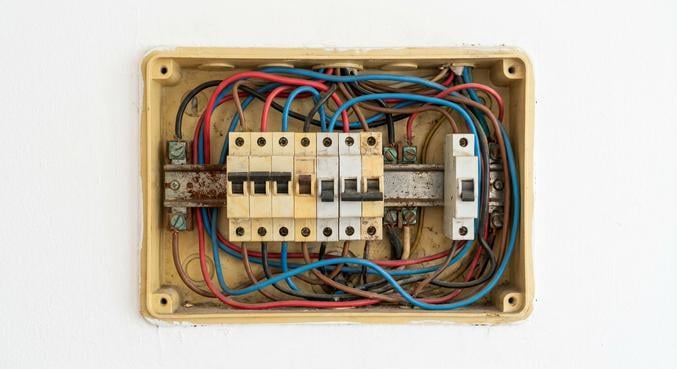

Les tableaux anciens présentent fréquemment des câblages non conformes aux normes actuelles. Les fils peuvent être décolorés, les repérages absents, les protections sous-dimensionnées. Cette situation augmente considérablement les risques d’erreur lors d’une intervention. Faire appel à un professionnel qualifié vous garantit un diagnostic précis de l’état réel de votre installation.
Les conséquences d’une inversion phase neutre
Inverser la phase et le neutre lors du branchement d’un contacteur provoque des risques importants pour votre sécurité. Le neutre devient alors porteur de tension, ce qui expose à des chocs électriques lors de toute manipulation ultérieure. Les dispositifs de protection différentielle peuvent ne pas détecter cette anomalie, laissant l’installation dans un état dangereux invisible.
Sur les ballon d’eau chaude, cette inversion peut également endommager la résistance électrique ou le thermostat. Les professionnels utilisent systématiquement un testeur de tension pour vérifier la polarité avant tout raccordement. Cette vérification simple prévient des incidents graves et prolonge la durée de vie de vos équipements.
L’importance du disjoncteur de protection 2A dédié
La norme NFC 15-100 impose la présence d’un disjoncteur 2A spécifiquement dédié à la protection du circuit de commande du contacteur. Ce dispositif protège la bobine et le câblage de commande contre les surintensités. Sans cette protection, un court-circuit sur le fil pilote peut provoquer un incendie ou détruire le matériel de commande.
Les tableaux anciens ne disposent généralement pas de cet équipement. Son ajout nécessite parfois une réorganisation complète du tableau pour créer l’espace nécessaire. Les électriciens qualifiés évaluent cette contrainte lors du diagnostic initial et vous proposent une solution adaptée à votre configuration.
Les différences entre ancien comptage et compteurs Linky
Les compteurs mécaniques traditionnels transmettent le signal heures creuses via une sortie relais clairement identifiée par des bornes C1 et C2. Le raccordement s’effectue simplement en reliant ces bornes au circuit de commande du contacteur. Ce système éprouvé fonctionne de manière fiable depuis plusieurs décennies.
Les compteurs Linky utilisent un contact sec pilotable à distance par le gestionnaire du réseau électrique. La connexion s’effectue sur les bornes I1 et I2, avec une logique de fonctionnement similaire mais une technologie modernisée. Les professionnels doivent parfois reconfigurer le mode de sortie du Linky pour assurer la compatibilité avec votre contacteur existant.
Adaptation du câblage selon le type de compteur
Le passage d’un compteur mécanique à un Linky lors d’un remplacement par Enedis nécessite parfois une modification du câblage existant. Les bornes de sortie changent de dénomination et de position physique. Un électricien qualifié vérifie la compatibilité des connexions et adapte le branchement si nécessaire.
Cette intervention reste généralement simple mais requiert une compréhension précise des spécifications techniques du Linky. Une erreur de raccordement peut désactiver le signal heures creuses sans que vous ne le remarquiez immédiatement. Vous perdez alors le bénéfice tarifaire sans le savoir, ce qui impacte directement votre facture énergétique mensuelle.
Vérification de la programmation du signal heures creuses
Au-delà du câblage physique, le compteur doit être correctement programmé pour envoyer le signal aux horaires définis par votre contrat. Les compteurs Linky permettent une configuration à distance, mais des anomalies peuvent survenir. Les professionnels vérifient systématiquement que le signal s’active effectivement durant les plages horaires prévues.
Cette vérification s’effectue avec un multimètre ou en observant le voyant lumineux du contacteur durant une transition d’horaire. Sans cette confirmation, vous ne pouvez pas garantir le bon fonctionnement de votre installation. Un professionnel qualifié réalise ce contrôle de mise en service pour vous assurer une satisfaction complète.
Pourquoi envisager une rénovation complète du tableau électrique
Ajouter simplement un contacteur sur un tableau ancien peut sembler économique à court terme, mais cette approche néglige souvent des problèmes de sécurité sous-jacents. Les installations antérieures aux années 2000 présentent fréquemment des défauts de mise à la terre, des protections différentielles absentes ou inadaptées, des sections de câble insuffisantes. Ces non-conformités exposent votre foyer à des risques réels.
Une rénovation complète du tableau électrique vous garantit une mise aux normes globale selon la NFC 15-100 en vigueur. Cette intervention inclut le remplacement des dispositifs vétustes, l’ajout des protections manquantes, la réorganisation logique des circuits. Les professionnels qualifiés établissent un diagnostic précis de votre installation avant de vous proposer une solution adaptée à vos besoins et votre budget.
Demandez gratuitement votre devis
Les avantages d’une mise aux normes complète
La rénovation globale de votre tableau électrique apporte une sécurité optimale pour l’ensemble de votre installation. Vous bénéficiez de dispositifs de protection modernes, d’un câblage clairement identifié, d’une traçabilité complète des circuits. Cette transparence facilite grandement toute intervention ultérieure et valorise votre bien immobilier.
Les points de vigilance suivants justifient généralement une rénovation complète plutôt qu’un simple ajout de contacteur :
- Absence de protection différentielle 30 mA sur les circuits sensibles
- Disjoncteurs non calibrés selon les sections de câble existantes
- Tableau saturé sans possibilité d’ajout de modules supplémentaires
- Câblage ancien avec isolants rigidifiés ou détériorés
- Absence de schéma électrique et de repérage des circuits
Un professionnel qualifié évalue précisément ces éléments lors de son diagnostic initial. Il vous explique clairement les risques identifiés et les solutions techniques appropriées. Cette transparence vous permet de prendre une décision éclairée concernant l’étendue des travaux nécessaires.
Le choix d’un électricien qualifié pour vos travaux
La complexité technique du câblage d’un contacteur heures creuses justifie pleinement l’intervention d’un professionnel possédant les compétences réglementaires requises. Les électriciens qualifiés maîtrisent les spécificités de la norme NFC 15-100, les particularités des tableaux anciens, les techniques de raccordement sécurisées. Leur savoir-faire vous garantit une installation conforme et durable.
Au-delà de la réalisation technique, un professionnel qualifié vous délivre une attestation de conformité Consuel pour les rénovations complètes. Ce document officiel certifie que votre installation respecte les exigences de sécurité en vigueur. Il sécurise également votre responsabilité en cas de sinistre et constitue un élément valorisant pour votre assurance habitation.
Faire appel à un électricien qualifié via une plateforme de confiance vous assure de bénéficier de professionnels vérifiés, disposant des certifications appropriées. Cette démarche vous apporte la sérénité d’une intervention réalisée dans les règles de l’art, avec un suivi qualité satisfaisant. Votre sécurité et votre satisfaction restent les priorités absolues de ces professionnels engagés dans une démarche de confiance durable.
