Choisir un vérin adapté pour une trappe de combles repose sur trois critères déterminants : la force nécessaire calculée selon le poids et les dimensions de la trappe, la longueur de course correspondant à l’angle d’ouverture souhaité, et l’emplacement des points de fixation par rapport aux charnières. Cette sélection technique, loin d’être anodine, conditionne directement la sécurité d’utilisation au quotidien et la durée de vie de l’installation. Un dimensionnement précis garantit une manipulation fluide et sécurisée, tandis qu’un vérin inadapté expose à des risques de fermeture brutale, de pincement ou de défaillance prématurée. Cet accompagnement détaillé vous permet d’aborder ce projet avec sérénité, en maîtrisant les aspects mécaniques fondamentaux pour faire le bon choix ou dialoguer en confiance avec un professionnel qualifié.
Comprendre pourquoi le poids de la trappe ne suffit pas
La tentation première consiste à choisir un vérin uniquement selon le poids de la trappe. Cette approche simplifiée ignore pourtant des paramètres mécaniques déterminants. Le fonctionnement réel d’un système d’assistance dépend de l’effet de levier créé par la distance entre la charnière et le point de fixation du vérin. Une trappe de 15 kg positionnée sur des charnières latérales ne nécessite pas la même force qu’une trappe identique avec des charnières décalées.

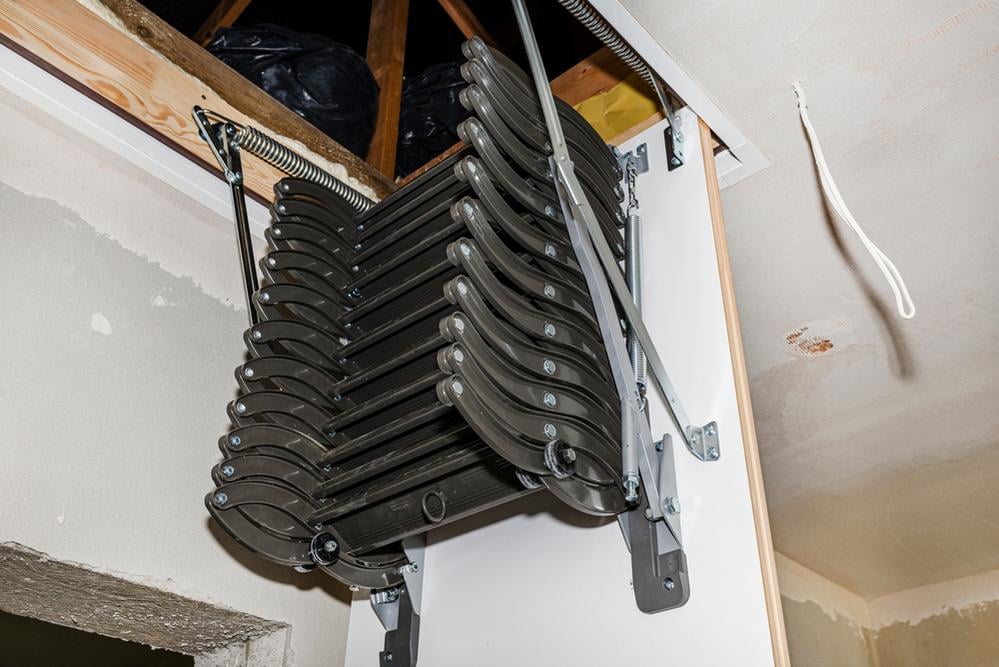

Le centre de gravité de la trappe influence directement la répartition des efforts. Une trappe équipée d’un escalier escamotable présente un centre de gravité déplacé par rapport à une simple plaque. La position des renforts métalliques ou du cadre en bois modifie également l’équilibre général. Ces éléments expliquent pourquoi deux trappes de même masse peuvent exiger des vérins de forces différentes pour un fonctionnement optimal.
L’influence du bras de levier sur la force nécessaire
Le bras de levier correspond à la distance entre la charnière et le point de fixation du vérin sur la trappe. Plus cette distance est importante, plus l’effet multiplicateur agit favorablement. Un vérin fixé à 80 cm de la charnière nécessite moins de force qu’un vérin positionné à 40 cm pour soulever la même charge. Cette relation mécanique directe impose une analyse géométrique précise avant tout achat.
Les professionnels recommandent de mesurer cette distance avec précision avant de consulter les abaques de dimensionnement. Cette démarche permet d’éviter les erreurs fréquentes de sous-dimensionnement ou de surdimensionnement. Un vérin trop faible ne soutiendra pas correctement la trappe, tandis qu’un vérin trop puissant provoquera une ouverture brutale potentiellement dangereuse.
L’angle d’ouverture et son impact sur le calcul
L’angle d’ouverture souhaité modifie radicalement les besoins en force du vérin. Une ouverture à 90 degrés demande un effort différent d’une ouverture à 110 degrés. Au-delà de 90 degrés, la trappe passe un point d’équilibre où le vérin doit retenir plutôt que pousser. Cette transition nécessite un calcul précis de la course et de la force pour garantir un comportement stable dans toutes les positions.
La position du vérin change également l’angle de travail effectif tout au long de l’ouverture. Un vérin fixé perpendiculairement à la trappe fermée travaillera selon des angles variables durant le mouvement. Cette variation angulaire influence directement l’efficacité de la poussée. Les fabricants proposent généralement des outils de calcul en ligne intégrant ces paramètres complexes pour faciliter le dimensionnement.
Les différents types de systèmes d’assistance disponibles
Le marché propose trois grandes familles de systèmes d’assistance pour trappes de combles. Chaque technologie présente des avantages spécifiques selon la fréquence d’utilisation prévue et le budget disponible. Comprendre les différences entre vérins à gaz, vérins hydrauliques et actionneurs électriques permet de faire un choix adapté à vos besoins réels. La durée de vie, la précision du mouvement et la facilité d’installation varient considérablement d’une solution à l’autre.
Le choix du système dépend également de l’environnement d’installation. Une cave ou un grenier non chauffé expose les mécanismes à des variations thermiques importantes. Certains systèmes résistent mieux que d’autres à ces conditions. La maintenance nécessaire et la disponibilité des pièces de rechange constituent également des critères de sélection pertinents pour garantir la pérennité de l’installation.
Les vérins à gaz et leurs caractéristiques

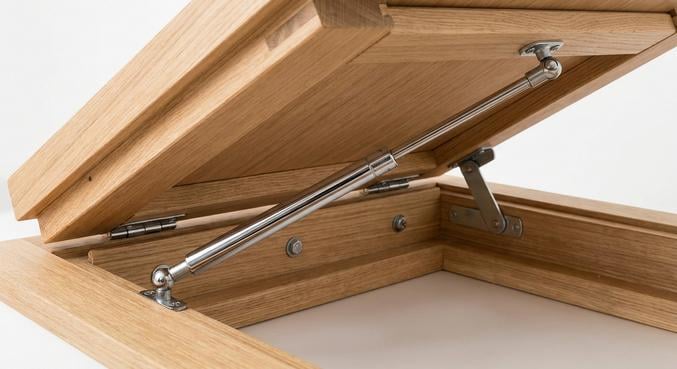

Les vérins à gaz, également appelés ressorts à gaz, fonctionnent grâce à de l’azote comprimé dans un corps cylindrique. La tige se déplace sous l’action de ce gaz pressurisé. Ils offrent une solution simple et économique pour la plupart des trappes domestiques. Leur installation ne requiert aucune alimentation électrique, ce qui simplifie considérablement le montage.
La durée de vie d’un vérin à gaz varie généralement entre 20 000 et 50 000 cycles selon la qualité. Cette longévité suffit largement pour un usage domestique classique. La force reste constante durant toute la course, ce qui garantit un comportement prévisible. Le principal inconvénient réside dans l’impossibilité de régler la force après installation, d’où l’importance d’un dimensionnement initial correct.
Les actionneurs électriques pour une précision accrue
Les actionneurs électriques, aussi nommés vérins électriques, utilisent un moteur pour déplacer la tige. Ils permettent un contrôle précis de la vitesse et de la position durant tout le mouvement. Cette technologie convient particulièrement aux trappes lourdes ou aux installations nécessitant une automatisation complète avec télécommande. Le coût supérieur se justifie par la précision et les fonctionnalités avancées.
L’installation nécessite une alimentation électrique à proximité de la trappe. Cette contrainte impose parfois des travaux supplémentaires pour amener le courant jusqu’au point de montage. Les professionnels recommandent cette solution pour les trappes de grenier utilisées très fréquemment ou pour les personnes à mobilité réduite. La possibilité d’ajouter des capteurs de position ou des arrêts programmables renforce la sécurité d’utilisation.
Les systèmes hydrauliques pour charges importantes

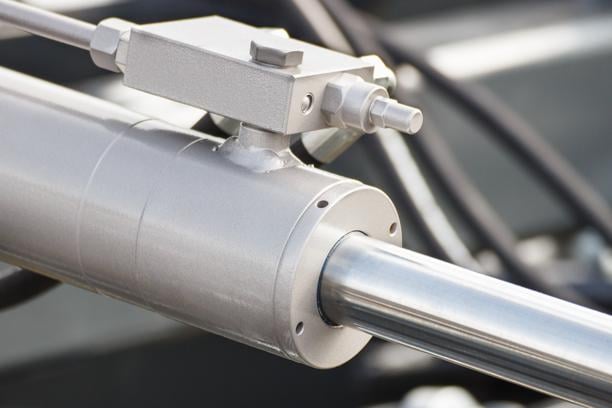

Les vérins hydrauliques utilisent de l’huile sous pression pour générer la force nécessaire. Ils conviennent aux trappes particulièrement lourdes ou aux hayons de grande dimension. Leur capacité de charge dépasse largement celle des systèmes à gaz. La robustesse et la durée de vie exceptionnelle justifient leur utilisation dans des contextes professionnels ou pour des trappes de cave très sollicitées.
Le principal inconvénient réside dans la complexité d’installation et le coût élevé. Un système hydraulique nécessite une pompe, des conduites et un circuit de fluide complet. Cette solution reste généralement réservée aux applications spécifiques où les autres technologies ne conviennent pas. L’entretien régulier et la surveillance du niveau d’huile constituent des contraintes supplémentaires à prendre en compte.
Calculer la longueur de course nécessaire
La longueur de course correspond à la distance que parcourt la tige du vérin entre position fermée et position ouverte. Ce paramètre se détermine en fonction de l’angle d’ouverture souhaité et de la géométrie d’installation. Une erreur fréquente consiste à sous-estimer cette dimension, aboutissant à une trappe qui ne s’ouvre pas complètement. À l’inverse, une course excessive complique le positionnement et augmente l’encombrement du vérin rétracté.
Le calcul précis nécessite de prendre en compte la distance entre les points de fixation sur le cadre et sur la trappe, ainsi que l’angle final souhaité. Des formules trigonométriques permettent de déterminer la course exacte. Les professionnels utilisent souvent des outils de simulation ou des gabarits pour valider ces mesures avant achat. Cette vérification préalable évite les retours de matériel et les pertes de temps.
Méthode de calcul de la course pour un angle donné
Pour calculer la course nécessaire, vous devez mesurer la distance entre le point de fixation sur le cadre et celui sur la trappe en position fermée. Ensuite, vous calculez cette même distance en position ouverte selon l’angle souhaité. La différence entre ces deux mesures correspond à la course minimale requise. Il convient d’ajouter une marge de sécurité de 10% pour garantir l’ouverture complète sans forcer.
Les fabricants proposent généralement des tableaux de correspondance simplifiant ce calcul. Ces documents indiquent la course recommandée selon les dimensions de la trappe et l’angle d’ouverture standard. Cette approche pratique convient pour les installations classiques avec des angles de 90 ou 100 degrés. Pour des configurations atypiques, le recours à un professionnel qualifié permet d’obtenir un dimensionnement précis et fiable.
L’importance de la course dans le choix final
Une course insuffisante empêche la trappe d’atteindre son angle d’ouverture maximal. Cette limitation réduit l’accessibilité et complique le passage dans les combles. Une course excessive crée un encombrement inutile et augmente le risque de collision avec des éléments environnants. Le compromis optimal garantit une ouverture complète avec une marge de manœuvre raisonnable.
La vitesse de sortie de tige influence également le comportement perçu du système. Une course longue parcourue rapidement peut donner une impression de brutalité. Les vérins à gaz standards présentent une vitesse constante difficile à modifier. Les actionneurs électriques permettent d’ajuster cette vitesse selon les préférences. Cette personnalisation améliore le confort d’utilisation au quotidien.
Positionner correctement les points de fixation
L’emplacement des points de fixation détermine l’efficacité mécanique du vérin et la sécurité de l’installation. Une position inadaptée peut annuler les bénéfices d’un vérin correctement dimensionné. Les professionnels recommandent de fixer le vérin perpendiculairement à la trappe en position mi-ouverte pour optimiser l’effet de levier. Cette règle générale s’adapte ensuite selon les contraintes spécifiques de chaque installation.
La solidité des supports de fixation constitue un aspect souvent négligé. Le cadre de la trappe et la structure du plancher doivent supporter les efforts transmis par le vérin. Un renforcement local peut s’avérer nécessaire pour éviter l’arrachement progressif des fixations. Les fixations métalliques traversantes offrent une résistance supérieure aux simples vis dans le bois, particulièrement pour les trappes lourdes.
Règles de positionnement sur la trappe
Le point de fixation sur la trappe se positionne idéalement aux deux tiers de la longueur depuis la charnière. Cette disposition maximise l’effet de levier tout en maintenant un angle de travail favorable. Pour une trappe standard de 60 cm, le vérin se fixe donc à environ 40 cm de la charnière. Cette position offre un bon compromis entre efficacité mécanique et encombrement raisonnable du système.
La symétrie de positionnement importe également pour les trappes équipées de deux vérins. Les deux points de fixation doivent se situer à distance égale du centre pour garantir un mouvement équilibré. Un décalage provoque une torsion de la trappe durant l’ouverture, usant prématurément les charnières. La vérification de l’alignement avant perçage définitif évite ces désagréments.
Règles de positionnement sur le cadre
Le point de fixation sur le cadre ou le plancher se détermine en fonction de la course calculée et de l’angle souhaité. Une position trop proche de la trappe limite l’ouverture, tandis qu’une position trop éloignée crée des contraintes excessives. Les fabricants fournissent généralement des schémas de montage indiquant les distances recommandées selon le modèle de vérin choisi.
La hauteur disponible sous le plancher influence également ce positionnement. Un vérin rétracté ne doit pas entrer en collision avec les éléments de structure ou le plafond de l’étage inférieur. Cette vérification en trois dimensions nécessite parfois l’utilisation d’un gabarit ou d’une simulation pour anticiper les zones de conflit. Les professionnels expérimentés réalisent systématiquement cette analyse avant toute intervention définitive.
Sécurité et précautions d’installation
La sécurité constitue la priorité absolue lors de l’installation d’un système d’assistance pour trappe. Les risques de pincement, de chute brutale ou de fermeture incontrôlée imposent une vigilance particulière. Les professionnels recommandent de tester le système progressivement, en commençant par une ouverture partielle avant de valider le comportement complet. Cette démarche méthodique permet de détecter les anomalies avant qu’elles ne provoquent un accident.
Le montage initial mérite une attention particulière aux détails. Chaque fixation doit être serrée au couple recommandé sans excès pour éviter l’écrasement du bois. Les rondelles de répartition réduisent la concentration de contraintes. Un contrôle visuel régulier des points de fixation durant les premières semaines d’utilisation permet de détecter un éventuel desserrage ou une déformation anormale.
Prévenir les risques de pincement
Les zones de pincement se situent principalement au niveau des charnières et des articulations du vérin. Un espace insuffisant entre la trappe et le cadre crée des points de cisaillement dangereux pour les doigts. L’ajout de protections souples ou de butées limite ces risques. Les professionnels veillent systématiquement à maintenir un espace minimal de sécurité de 10 mm dans toutes les positions.
L’utilisation de vérins avec amortisseurs de fin de course réduit la violence des impacts. Ces dispositifs ralentissent automatiquement le mouvement en fin d’ouverture ou de fermeture. Cette fonction protège également les fixations et prolonge la durée de vie du système. Pour les installations domestiques avec enfants, cette sécurité supplémentaire apporte une tranquillité d’esprit appréciable.
Tester et ajuster progressivement le montage
Le premier test s’effectue avec la trappe partiellement ouverte, en vérifiant l’équilibre et la fluidité du mouvement. La trappe ne doit ni tomber brutalement ni s’ouvrir trop rapidement. Un ajustement de la position des fixations sur quelques centimètres peut transformer radicalement le comportement. Cette phase d’affinage requiert patience et méthodologie pour obtenir un résultat optimal.
Les jours suivant l’installation, il convient de surveiller l’évolution du système. Le bois peut travailler légèrement, modifiant les alignements initiaux. Les fixations peuvent se tasser sous l’effet des cycles répétés. Un resserrage léger après une semaine d’utilisation garantit la pérennité de l’installation. Pour les installations complexes ou en cas de doute sur le dimensionnement, faire appel à un professionnel qualifié reste la meilleure garantie de sécurité et de satisfaction à long terme.
