Le passage des gaines électriques constitue la fondation invisible mais déterminante d’un portail motorisé de qualité, garantissant à la fois sa longévité et votre tranquillité future. Une installation soignée se reconnaît à son intégration parfaite dans votre environnement extérieur, mais aussi à sa capacité à s’adapter aux évolutions technologiques que vous pourriez souhaiter dans les années à venir. En anticipant dès aujourd’hui vos besoins futurs et en respectant les normes de sécurité en vigueur, vous vous assurez une satisfaction durable et évitez les travaux de reprise coûteux qui détérioreraient l’harmonie de votre entrée. Faire confiance à un professionnel qualifié pour cette étape technique vous permet d’aborder sereinement votre projet de motorisation, avec la certitude d’un résultat à la hauteur de vos attentes.
Positionnement stratégique des gaines dans les piliers de portail
Le passage des gaines dans les piliers de portail nécessite une réflexion approfondie dès la phase de conception. La position de ces conduits détermine non seulement la qualité esthétique du résultat final, mais aussi la facilité d’entretien de votre installation pour les années à venir. Un positionnement judicieux vous évitera des désagréments futurs et des travaux de reprise potentiellement coûteux.
Lors de la construction des piliers, la méthode la plus efficace consiste à prévoir des réservations verticales et horizontales avant le coulage du béton. Par exemple, un propriétaire de la région toulousaine a fait intégrer des tubes PVC de 40mm de diamètre pour les gaines principales et de 25mm pour les commandes annexes. Cette prévoyance lui a permis d’ajouter ultérieurement un système d’interphonie sans aucune intervention sur les piliers.
La qualité d’une installation se manifeste par sa discrétion et sa capacité à évoluer avec vos besoins. Un professionnel qualifié saura vous conseiller sur les emplacements optimaux selon la configuration de votre entrée et le type de motorisation envisagé.
Emplacement optimal pour la durabilité et l’accessibilité
L’emplacement idéal des gaines combine protection contre les intempéries et accessibilité pour la maintenance. Dans les piliers maçonnés, il est recommandé de positionner les gaines principales au centre du pilier, protégées par une épaisseur de béton d’au moins 5 cm sur toutes les faces.
Pour les portails battants, prévoyez une sortie de gaine à environ 30 cm du sol pour l’alimentation du moteur, et une autre à hauteur des bras d’articulation. Cette configuration vous garantit une installation propre tout en facilitant les interventions futures.
Dimensionnement des gaines: anticiper les besoins futurs
Le surdimensionnement des gaines constitue un principe fondamental pour une installation évolutive. Les gaines de type ICTA (Isolant, Cintrable, Transversalement élastique, Annelé) de 25mm conviennent pour les câbles de commande, mais optez pour du 40mm minimum pour l’alimentation principale.
Cette précaution vous permet d’intégrer ultérieurement des équipements complémentaires comme un éclairage d’entrée, un visiophone ou un contrôle d’accès. Dans un projet récent, un client prévoyant a installé des gaines de 63mm, lui permettant d’ajouter sans difficulté un système de vidéosurveillance trois ans après l’installation initiale.
Anticiper les interventions futures sur votre motorisation
La durée de vie moyenne d’un moteur de portail se situe entre 10 et 15 ans selon l’intensité d’utilisation. Anticiper son remplacement dès l’installation initiale vous évitera des travaux destructifs et coûteux. Cette démarche préventive témoigne du savoir-faire des professionnels qualifiés qui privilégient votre satisfaction à long terme.
Le tirage de câbles entre le tableau électrique et le portail représente souvent un défi technique. Un système de tire-fils laissé en place dans les gaines facilite considérablement le remplacement des câbles. Cette méthode, appliquée par un installateur chez un client de Bordeaux, a permis de remplacer un câble endommagé en moins d’une heure, sans aucune dégradation du jardin.
Demandez gratuitement votre devis
Prévoyez également des boucles de réserve à chaque extrémité des câbles. Cette longueur supplémentaire de 30 à 50 cm vous assure une marge de manœuvre pour les futures connections ou en cas de détérioration des embouts.
Points d’accès et regards de tirage: les clés d’une maintenance facilitée
L’installation de regards de visite aux points stratégiques du parcours des gaines constitue une pratique recommandée. Ces accès intermédiaires facilitent le tirage des câbles et permettent d’intervenir facilement en cas de problème.
Positionnez idéalement un regard à chaque changement de direction important ou tous les 15 mètres pour les longues distances. Un client de la région parisienne a bénéficié de cette approche lorsqu’une taupe a endommagé un câble sous sa pelouse – la réparation n’a nécessité que l’ouverture d’un regard, sans affecter l’aménagement paysager.
Choix des matériaux pour une installation pérenne
La qualité des matériaux utilisés pour les gaines détermine directement la longévité de votre installation. En extérieur, privilégiez systématiquement des gaines à double paroi, résistantes aux UV et aux variations de température.

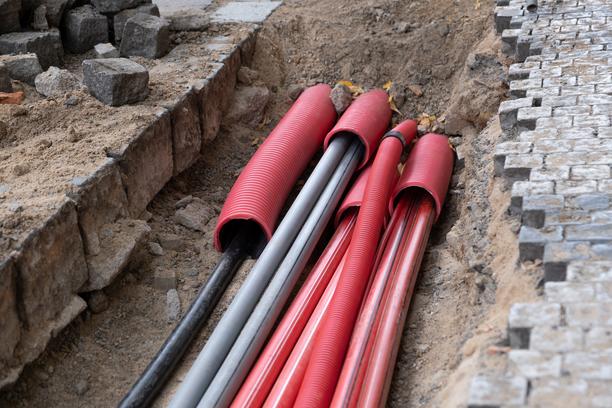

Les gaines ICTA rouge (courants forts) et verte (courants faibles) enterrées doivent être placées à une profondeur minimale de 50 cm et protégées par un grillage avertisseur. Cette protection mécanique vous garantit une durabilité optimale et prévient les dommages accidentels lors de futurs travaux de jardinage.
Intégration esthétique des gaines dans votre projet d’entrée
L’esthétique de votre entrée ne doit pas être compromise par des gaines apparentes ou des finitions approximatives. Les solutions d’intégration discrète permettent de préserver l’harmonie architecturale tout en assurant la fonctionnalité de votre installation. Une entrée soignée contribue significativement à la valorisation de votre propriété.
Pour un résultat irréprochable, la coordination entre le maçon et l’électricien s’avère indispensable. Dans une villa contemporaine du Sud de la France, cette collaboration a permis d’intégrer parfaitement les gaines dans les joints de la pierre de parement, les rendant totalement invisibles malgré la complexité du système (portail, visiophone et éclairage).
Solutions discrètes pour préserver l’harmonie de votre façade
L’intégration des boîtiers de commande dans la maçonnerie des piliers offre une finition élégante. Cette technique consiste à créer une réservation aux dimensions exactes du boîtier, permettant son installation affleurante avec la surface du pilier.
Pour les câbles reliant les photocellules de sécurité, privilégiez un passage dans une saignée réalisée sous l’enduit du muret. Cette méthode, bien que plus exigeante en termes de mise en œuvre, vous assure un résultat parfaitement invisible et une protection optimale des câbles.
Techniques de camouflage pour les installations existantes
Lorsque vous intervenez sur une installation existante, plusieurs solutions de dissimulation s’offrent à vous. Les goulottes décoratives en aluminium, disponibles en différentes teintes, permettent de dissimuler les câbles tout en s’harmonisant avec votre portail.
Une approche ingénieuse consiste à utiliser des plantes grimpantes ou des éléments décoratifs pour masquer les passages de câbles inesthétiques. Un client de Lyon a ainsi dissimulé une remontée de gaine apparente grâce à une jardinière intégrée au pied du pilier, créant un élément décoratif là où se trouvait un défaut visuel.
Demandez gratuitement votre devis
Les erreurs à éviter lors du passage des gaines de portail
Certaines erreurs récurrentes compromettent la qualité et la pérennité des installations de portails motorisés. Les conséquences peuvent aller d’un simple désagrément esthétique à des problèmes de sécurité sérieux, en passant par des dysfonctionnements techniques. La prévention de ces erreurs vous garantit une satisfaction durable.
Un sous-dimensionnement des gaines représente l’erreur la plus fréquente et la plus pénalisante. Un propriétaire de la région lyonnaise en a fait l’expérience lorsqu’il a souhaité ajouter un système de contrôle d’accès – l’impossibilité de passer les nouveaux câbles a nécessité des travaux importants de reprise, multipliant par trois le coût de l’évolution.
Évitez également de positionner les sorties de gaines trop près du sol. Cette erreur expose les câbles à l’humidité et aux projections d’eau. Une hauteur minimale de 15 cm, idéalement 30 cm, protège efficacement vos connexions électriques des intempéries.
Respect des normes électriques et distances de sécurité
La conformité à la norme NFC 15-100 n’est pas négociable pour garantir votre sécurité. Cette réglementation exige notamment la séparation des courants forts (alimentation 230V) et des courants faibles (commandes, communication) dans des gaines distinctes.
Maintenez une distance minimale de 20 cm entre les gaines de courants forts et faibles pour éviter les interférences. Le non-respect de cette règle peut provoquer des dysfonctionnements aléatoires particulièrement difficiles à diagnostiquer, comme l’a constaté un utilisateur dont le portail s’ouvrait intempestivement lors du démarrage de sa pompe de piscine.
Planification globale: coordonner tous les intervenants
L’absence de coordination entre corps de métiers génère fréquemment des complications. Un plan détaillé du passage des gaines, accessible à tous les intervenants (maçon, électricien, paysagiste), prévient les erreurs d’implantation et les reprises coûteuses.
Voici les points essentiels à coordonner pour une réalisation sans faille:
– La profondeur d’enfouissement des gaines en fonction des aménagements paysagers prévus
– L’emplacement des sorties de gaines en cohérence avec le type de motorisation choisi
– Le positionnement des regards de tirage pour qu’ils restent accessibles après finalisation du projet
– L’intégration des éléments de commande (clavier, interphone) selon vos habitudes d’usage
Cette planification minutieuse vous garantit une installation harmonieuse et fonctionnelle. Une réunion préparatoire avec tous les artisans concernés, comme l’a organisée un client de Nantes, permet de clarifier les responsabilités de chacun et d’établir un calendrier d’intervention cohérent.
