Ajouter des prises électriques dans un garage nécessite avant tout de vérifier la compatibilité du circuit existant avec la charge supplémentaire envisagée, condition indispensable pour garantir sécurité et conformité à la norme NF C 15-100. Deux méthodes s’offrent techniquement à vous : le repiquage en parallèle depuis une prise existante ou la dérivation depuis une boîte de raccordement, chacune présentant des avantages distincts selon la configuration de votre installation. Cette décision technique engage directement la protection de votre logement contre les risques de surchauffe et de disjonction, justifiant une évaluation méthodique de la section des conducteurs, du calibre du disjoncteur et du nombre de prises déjà alimentées. Les professionnels qualifiés du réseau Plus que pro maîtrisent ces calculs de charge et ces vérifications réglementaires, vous assurant une installation fiable qui préserve votre tranquillité au quotidien.
Vérifier la compatibilité complète du circuit existant avant l’ajout
La première étape consiste à identifier précisément les caractéristiques techniques du circuit électrique existant qui alimentera les nouvelles prises de votre garage. Cette vérification conditionne toute la suite du projet et détermine la faisabilité de l’ajout sans risque de surcharge. Vous devez impérativement connaître la section des conducteurs, le calibre du disjoncteur divisionnaire au tableau electrique et le nombre de prises déjà raccordées sur ce circuit.
La norme NF C 15-100 impose des limites strictes que l’on ne peut dépasser sans compromettre la sécurité de l’installation. Ces seuils réglementaires protègent vos équipements et votre logement contre les échauffements dangereux. Un circuit dimensionné avec des fils electriques de 1,5 mm² protégé par un disjoncteur de 16A ne peut alimenter que 5 prises maximum. Un circuit en 2,5 mm² associé à un disjoncteur de 20A autorise jusqu’à 8 prises electriques selon la réglementation en vigueur.
Identifier la section des conducteurs du circuit
La section des fils electriques détermine la capacité du circuit à transporter l’intensité électrique sans échauffement excessif. Pour vérifier cette information, vous devez examiner l’inscription figurant sur la gaine du cable électrique ou consulter le schéma de votre installation electrique. Les circuits prises electriques standards utilisent généralement du 1,5 mm² ou du 2,5 mm² en habitat domestique.
Cette vérification s’effectue idéalement au niveau du tableau electrique où les conducteurs sont visibles avant leur raccordement au disjoncteur circuit prises. Si vous constatez une section insuffisante pour supporter l’ajout envisagé, aucune prise supplementaire ne peut être installée sans créer un danger. Dans cette situation, l’intervention d’un électricien professionnel devient nécessaire pour créer un nouveau circuit dédié depuis le tableau.
Vérifier le calibre du disjoncteur divisionnaire associé
Le disjoncteur tableau electrique protège le circuit contre les surcharges et les courts-circuits en coupant automatiquement l’alimentation en cas d’anomalie. Son calibrage doit correspondre exactement à la section des conducteurs : 16A pour du 1,5 mm² et 20A pour du 2,5 mm². Cette cohérence garantit une protection efficace et conforme aux normes électriques domestiques.
Un décalage entre section et calibre révèle une installation non conforme qu’il faut impérativement corriger avant tout ajout de prise. Vous identifiez le calibre en lisant la valeur inscrite sur le disjoncteur divisionnaire concerné au tableau. Cette information, associée à la section des conducteurs, détermine le nombre maximum de prises autorisées sur ce circuit existant.
Comptabiliser les prises déjà présentes sur le circuit
Le nombre de socles prise 16A déjà installés sur le circuit conditionne directement la possibilité d’en ajouter d’autres sans dépasser les seuils réglementaires. Pour établir ce décompte, vous devez repérer toutes les prises electriques alimentées par le même disjoncteur en coupant celui-ci au tableau et en testant chaque prise du logement. Cette méthode simple mais rigoureuse évite les erreurs qui pourraient compromettre la securite de votre installation.
Les professionnels recommandent de maintenir une marge de sécurité en ne saturant jamais complètement la capacité maximale autorisée. Si votre circuit en 2,5 mm²/20A compte déjà 6 prises, l’ajout de 2 prises supplementaires dans le garage reste théoriquement possible mais réduit la réserve de puissance disponible. Une approche prudente privilégie la création d’un circuit dédié pour les appareils énergivores du garage.

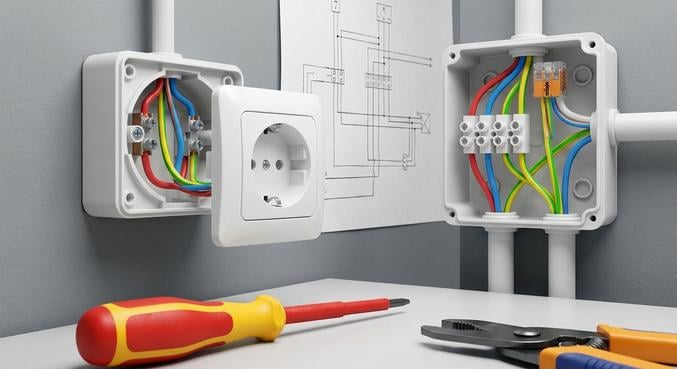

Choisir entre repiquage en parallèle et boîte de dérivation
Une fois la compatibilité du circuit existant confirmée, vous devez déterminer la méthode de raccordement la plus adaptée à votre configuration. Le repiquage direct depuis une prise existante et la dérivation depuis une boite de raccordement constituent les deux techniques autorisées par la réglementation. Chaque approche présente des avantages spécifiques en termes d’accessibilité, de fiabilité et de facilité d’intervention future.
Les électriciens qualifiés privilégient généralement la boite de dérivation pour sa supériorité technique et sa conformité optimale aux exigences de maintenance. Cette préférence professionnelle repose sur des critères objectifs de durabilité et de sécurité. Pour votre projet de garage, le choix dépend essentiellement de l’accessibilité des points de raccordement existants et de la configuration des cloisons.
Le repiquage direct dans une prise existante
Le repiquage consiste à utiliser les bornes d’une prise electrique circuit existant comme point de départ pour alimenter une nouvelle prise. Cette technique s’effectue en montage parallèle, c’est-à-dire en raccordant les fils phase neutre terre de la nouvelle prise sur les bornes correspondantes du socle existant. La prise d’origine fait alors office de point de dérivation pour le circuit.
Cette méthode nécessite que la boite encastrement de la prise existante dispose d’un espace suffisant pour accueillir les conducteurs supplémentaires sans compression excessive. Vous devez impérativement respecter le code couleur normalisé : phase en rouge ou marron, neutre en bleu, terre en vert-jaune. La connexion s’effectue après avoir vérifié l’absence de tension avec un testeur électrique approprié.
Les limites du repiquage direct concernent principalement l’accessibilité future en cas de panne ou de modification. Toute intervention ultérieure imposera de démonter la prise pour accéder aux raccordements. De plus, cette technique multiplie les points de connexion successifs sur un même circuit, augmentant statistiquement les risques de desserrage ou d’échauffement localisé avec le temps.

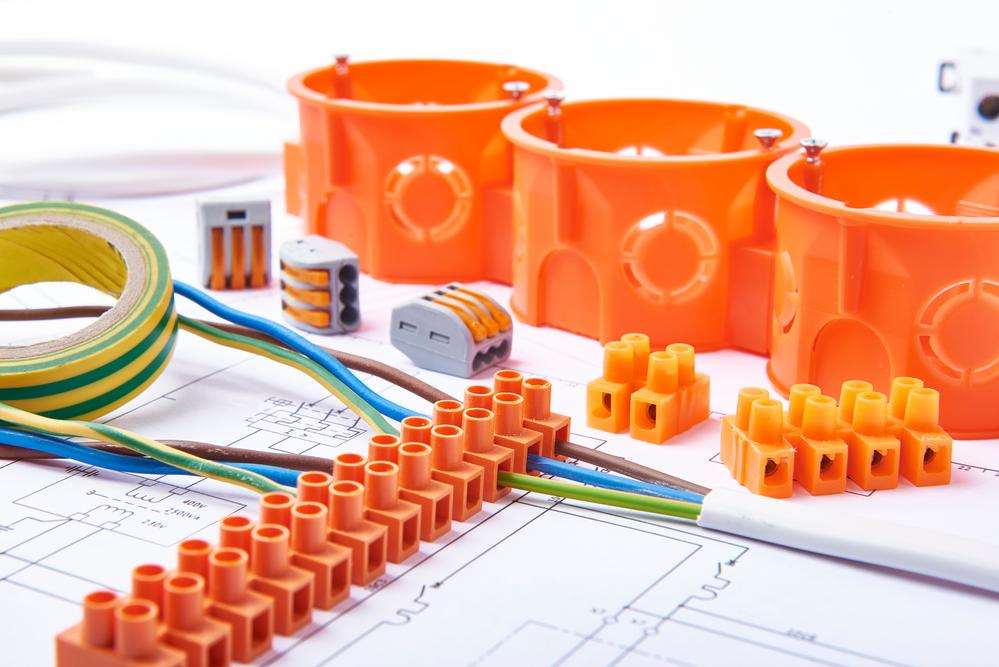

La dérivation depuis une boîte de raccordement accessible
La dérivation utilise une boite de derivation prise dédiée, installée à un emplacement accessible en permanence sans démontage d’équipement. Cette boîte regroupe tous les raccordements entre le circuit existant et les nouvelles prises electriques supplementaires. Les connexions s’effectuent avec des dominos adaptés à la section des conducteurs ou des bornes automatiques de type Wago qui garantissent un serrage optimal.
Cette approche offre une traçabilité supérieure et facilite considérablement les travaux de maintenance ou d’extension future. La boite de raccordement reste accessible derrière un couvercle démontable, permettant de vérifier l’état des connexions ou d’ajouter ultérieurement d’autres départs sans toucher aux prises. Les professionnels apprécient cette méthode pour sa fiabilité et sa conformité aux meilleures pratiques du métier.
L’installation d’une boite de dérivation impose le respect de règles strictes : fixation solide sur support stable, hauteur minimale par rapport au sol dans les locaux humides, indice de protection IP adapté aux conditions du garage. Le repérage clair des circuits à l’intérieur de la boîte facilite les interventions futures et témoigne d’un travail soigné conforme aux standards professionnels.
Montages interdits et erreurs fréquentes à éviter
Certaines pratiques couramment observées dans les installations anciennes ou bricolées constituent des infractions graves à la norme NF C 15-100. Le raccordement en série, où le courant traverse successivement chaque prise, n’est jamais autorisé pour les circuits prises electriques domestiques. Cette configuration provoque des chutes de tension progressives et expose les dernières prises à des sous-tensions dangereuses pour les appareils.
La surcharge volontaire d’un circuit en y connectant plus de prises que la capacité réglementaire représente un autre écart fréquent. Même si le disjoncteur ne déclenche pas immédiatement, les conducteurs subissent un échauffement excessif qui dégrade progressivement leur isolation. Cette dégradation invisible augmente significativement le risque d’incendie à moyen terme, justifiant le respect rigoureux des maximums autorisés.
Adapter les protections aux contraintes du garage
Le garage présente des conditions d’utilisation spécifiques qui imposent des protections renforcées par rapport aux pièces d’habitation classiques. L’humidité potentielle, les projections d’eau lors du lavage de véhicule, les risques de chocs mécaniques et la présence d’équipements motorisés nécessitent une adaptation technique de votre installation. Ces contraintes environnementales influencent le choix des équipements et leur positionnement dans l’espace.
Les électriciens professionnels intègrent systématiquement ces paramètres dans leur conception pour garantir une installation electrique conforme et durable. Cette anticipation des conditions d’usage réelles préserve vos équipements et maintient le niveau de sécurité requis par la réglementation. Pour votre sérénité, ces adaptations techniques doivent être pensées dès la phase de conception du projet.
Choisir des prises avec indice de protection IP adapté
L’indice protection garage désigne la résistance des équipements électriques contre les intrusions de corps solides et liquides. Cet indice IP se compose de deux chiffres : le premier concerne la protection contre les solides, le second contre les liquides. Pour un garage standard, un minimum de IP44 est recommandé, garantissant une protection contre les projections d’eau dans toutes directions.
Les prises installées à proximité des zones de lavage ou exposées aux intempéries nécessitent un indice supérieur, typiquement IP55 qui assure une protection contre les jets d’eau à la lance. Ces socles prise 16A spécifiques comportent des clapets de protection et des joints d’étanchéité qui préservent les contacts électriques. Leur surcoût modéré se justifie pleinement par la durabilité accrue et la sécurité renforcée qu’ils apportent.

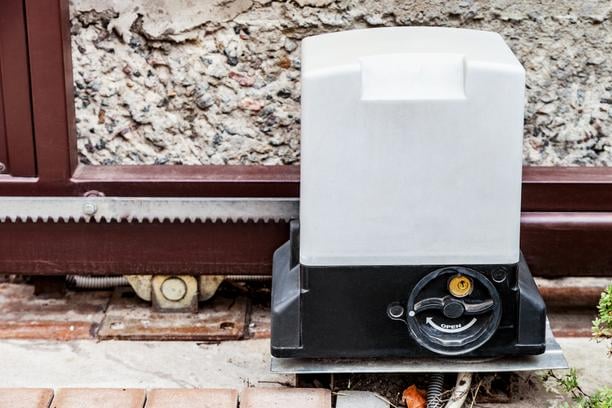

Prévoir un circuit dédié pour le moteur de portail
Les motorisations de portail et de porte de garage génèrent des appels de courant importants au démarrage qui peuvent perturber les autres équipements raccordés sur le même circuit. Ces moteurs nécessitent généralement une alimentation dédiée protégée par un disjoncteur spécifique de calibre adapté à leur puissance. Cette séparation évite les disjonctions intempestives et préserve la disponibilité des prises du garage.
La puissance des motorisations varie significativement selon les modèles, de 200 à 500 watts pour les portails battants standard. Cette consommation justifie un circuit indépendant en 1,5 mm² protégé par un disjoncteur 10A ou 16A selon la puissance installée. Les professionnels prévoient systématiquement ce circuit dédié motorisation lors de la conception globale de l’installation electrique du garage.
Respecter les hauteurs d’installation réglementaires
La hauteur de pose des prises electriques dans un garage répond à des exigences spécifiques pour limiter les risques liés à l’humidité et faciliter l’usage quotidien. La norme impose une hauteur minimale de 5 cm entre le sol fini et l’axe de la prise, seuil qui prévient les infiltrations d’eau en cas de ruissellement au sol. Cette prescription s’applique rigoureusement dans tous les locaux présentant un risque d’humidité.
Pour un confort d’utilisation optimal, les électriciens recommandent généralement une installation entre 25 et 30 cm du sol pour les prises destinées à l’outillage portatif. Cette hauteur évite de se baisser excessivement tout en maintenant les socles à distance des projections de poussière et d’eau. Les prises dédiées aux équipements fixes peuvent être positionnées à proximité immédiate de ces appareils pour limiter la longueur des cordons d’alimentation.
Méthodologie d’intervention sécurisée sur circuit existant
Toute intervention sur une installation electrique impose le respect d’une procédure rigoureuse pour garantir votre sécurité et la conformité des travaux. Cette méthodologie professionnelle se décompose en étapes chronologiques qui ne doivent jamais être inversées ou négligées. Les électriciens qualifiés appliquent systématiquement ce protocole qui protège l’intervenant et préserve l’intégrité de l’installation existante.
La méconnaissance ou le non-respect de ces règles fondamentales explique la majorité des accidents domestiques liés aux travaux électriques. Pour votre protection, ces consignes de securite constituent un minimum incompressible. En cas de doute sur votre capacité à les appliquer intégralement, l’intervention d’un professionnel qualifié du réseau Plus que pro représente la solution la plus sage.
Couper et condamner l’alimentation du circuit
La première action consiste à identifier le disjoncteur divisionnaire protégeant le circuit concerné au niveau du tableau electrique principal. Vous devez basculer ce disjoncteur en position ouverte, coupant ainsi toute alimentation des prises electriques raccordées sur ce circuit. Cette coupure ne suffit pas à elle seule : vous devez également condamner le disjoncteur avec un cadenas ou un dispositif équivalent empêchant toute réalimentation accidentelle pendant vos travaux.
Cette condamnation protège contre la remise sous tension par une tierce personne ignorant votre intervention en cours. Elle constitue une règle de base de la sécurité électrique professionnelle que vous devez appliquer même pour une intervention brève. Le tableau doit rester accessible pendant toute la durée des travaux pour permettre une coupure d’urgence si nécessaire.
Tester l’absence effective de tension
Après la coupure au tableau, vous devez impérativement vérifier l’absence réelle de tension sur les conducteurs avec un testeur approprié. Cette vérification s’effectue sur la prise existante qui servira de point de repiquage ou à l’entrée de la boite de dérivation. Un testeur de tension sans contact ou un multimètre en position voltmètre confirme l’absence de potentiel entre phase et neutre, puis entre chacun de ces conducteurs et la terre.
Cette double vérification détecte les erreurs de repérage au tableau et les configurations anormales où plusieurs circuits se croisent. Ne vous fiez jamais uniquement à la position du disjoncteur : seule la mesure effective confirme l’absence de danger. Les professionnels répètent systématiquement ce test après chaque interruption de travail pour prévenir toute réalimentation intempestive.
Repérer et étiqueter les conducteurs
Avant toute manipulation, identifiez clairement la fonction de chaque conducteur en respectant le code couleur normalisé. La phase en rouge, marron ou noir transporte le potentiel dangereux. Le neutre en bleu assure le retour du courant. Le conducteur de terre en vert-jaune évacue les défauts vers la terre pour protéger les personnes. Cette identification conditionne la fiabilité du raccordement et la conformité de l’installation.
Dans les installations anciennes, les codes couleurs peuvent différer des standards actuels, nécessitant un repérage méthodique avec testeur. Étiquetez systématiquement chaque conducteur avant déconnexion pour éviter les inversions lors du remontage. Cette rigueur d’organisation caractérise les interventions professionnelles et garantit un résultat fiable sans approximation dangereuse.
Garantir la conformité finale à la norme NF C 15-100
La norme NF C 15-100 fixe les règles techniques que doit respecter toute installation electrique conforme en France. Ce référentiel réglementaire évolue régulièrement pour intégrer les retours d’expérience et les progrès technologiques. Votre ajout de prises dans le garage doit s’inscrire dans ce cadre normatif pour garantir la sécurité des personnes et la protection des biens. Le respect de ces prescriptions conditionne également la validité de votre assurance habitation en cas de sinistre d’origine électrique.
Les professionnels qualifiés maîtrisent l’ensemble de ces exigences techniques et leur application concrète sur chaque configuration d’installation. Cette compétence réglementaire justifie leur intervention sur les projets complexes ou les situations atypiques. Pour votre tranquillité, une installation respecte normes électriques domestiques vous assure une protection optimale et une valeur patrimoniale préservée.
Vérifier la protection différentielle du circuit
L’interrupteur differentiel rangee protège les circuits contre les fuites de courant vers la terre qui signalent un défaut d’isolement dangereux. Cet appareil installé en tête de rangée au tableau electrique surveille en permanence l’équilibre entre phase et neutre. Un déséquilibre de 30 mA suffit à déclencher la coupure instantanée, protégeant ainsi les personnes contre l’électrocution. Votre circuit prises electriques doit impérativement être raccordé en aval d’un tel dispositif de sensibilité 30 mA de type AC ou A.
La norme impose cette protection différentielle pour tous les circuits de l’installation domestique sans exception. Si votre tableau actuel ne comporte pas d’interrupteur differentiel en tête du circuit concerné, son installation devient obligatoire avant tout ajout de prise. Cette mise en conformité représente un investissement modéré au regard de la protection vitale qu’elle apporte contre les contacts directs et indirects.
Contrôler la continuité de la liaison équipotentielle
Le conducteur de terre assure l’évacuation des courants de défaut vers la prise de terre générale du logement. Cette liaison équipotentielle doit présenter une continuité parfaite depuis le tableau electrique jusqu’à chaque socle prise, sans interruption ni mauvais contact. Vous vérifiez cette continuité en mesurant la résistance entre la borne terre de la nouvelle prise et la barrette de terre du tableau avec un ohmmètre. Une valeur inférieure à 2 ohms confirme une liaison correcte.
Une terre défectueuse ou absente annule totalement l’efficacité de la protection différentielle et expose les utilisateurs à des chocs électriques graves. Dans les garages où l’humidité augmente les risques, cette continuité de terre revêt une importance particulière. Les professionnels vérifient systématiquement ce paramètre et n’hésitent pas à remplacer les sections insuffisantes pour garantir une protection effective conforme aux exigences réglementaires.
Documenter l’intervention pour traçabilité
La mise à jour du schéma unifilaire de votre installation electrique constitue une obligation souvent négligée mais importante pour la traçabilité. Ce document technique indique la structure de chaque circuit, le calibre des protections et le nombre de points alimentés. Après l’ajout de prises dans votre garage, vous devez reporter ces modifications sur le schéma conservé avec le dossier technique de votre logement.
Cette documentation facilite considérablement les interventions futures, qu’il s’agisse de dépannages ou d’extensions complémentaires. Elle permet à tout électricien intervenant ultérieurement de comprendre rapidement la configuration sans investigation préalable longue. Les professionnels du réseau Plus que pro remettent systématiquement ces documents mis à jour à leurs clients, témoignant d’une prestation complète et conforme aux meilleures pratiques du secteur. Cette rigueur documentaire valorise votre patrimoine immobilier et garantit votre satisfaction à long terme.
