Remplacer une prise électrique impose de raccorder correctement tous les conducteurs de protection présents dans la boîte d’encastrement, en assurant leur continuité sans interrompre le cheminement de la terre vers les autres équipements du circuit. Cette opération, bien que techniquement accessible à un bricoleur averti, engage directement la sécurité des personnes et la conformité de l’installation électrique domestique. La réussite repose sur trois principes : couper l’alimentation au tableau, utiliser une borne de connexion adaptée pour relier l’ensemble des fils de terre, et vérifier systématiquement la qualité des raccordements avant la remise sous tension. Maîtriser ces gestes garantit une intervention sécurisée et offre la sérénité d’une installation conforme, tout en sachant identifier les situations nécessitant l’intervention d’un professionnel qualifié.
Identifier les conducteurs et couper l’alimentation en toute sécurité
Avant toute intervention sur une prise électrique, la première étape consiste à couper l’alimentation au tableau électrique. Cette précaution fondamentale protège l’intervenant contre tout risque d’électrocution. Le disjoncteur correspondant au circuit concerné doit être basculé en position OFF, puis verrouillé si possible. Dans le doute, couper le disjoncteur général offre une sécurité maximale.
La vérification de l’absence de tension constitue une étape obligatoire, même après avoir coupé le disjoncteur. Un testeur de tension électrique permet de contrôler qu’aucun courant ne circule entre phase et neutre, ni entre phase et terre. Cette vérification doit être réalisée sur chaque conducteur présent dans la boîte d’encastrement. Elle garantit que l’intervention peut débuter sans risque.
Reconnaître les différents fils dans la boîte d’encastrement
Dans une installation électrique domestique conforme, chaque conducteur possède un code couleur normalisé. Le fil de phase arbore généralement une couleur rouge, noire ou marron. Le neutre se distingue par sa couleur bleue. Le conducteur de protection, appelé fil de terre, présente une double coloration jaune et vert.
Les installations anciennes peuvent présenter des codes couleurs différents ou des fils dénudés. Dans ce type de situation, l’identification des conducteurs demande une attention redoublée. L’utilisation d’un multimètre en mode continuité permet de tracer chaque fil jusqu’au tableau électrique. En cas d’incertitude sur la nature des conducteurs, solliciter un électricien qualifié reste la solution la plus sûre.
Comprendre la présence de plusieurs conducteurs de terre
La présence de plusieurs fils de terre dans une boîte d’encastrement s’explique par la continuité de la mise à la terre entre les différentes prises du circuit. Chaque prise reçoit son propre conducteur de protection, tout en assurant le passage vers les prises suivantes. Cette configuration garantit que tous les appareils électriques du logement bénéficient d’une protection efficace contre les courants de fuite.
Interrompre cette continuité en ne raccordant qu’un seul fil de terre à la nouvelle prise compromettrait la sécurité des autres équipements du circuit. Tous les conducteurs de protection présents doivent être reliés entre eux, puis raccordés à la borne de terre de la prise. Cette liaison maintient la protection électrique sur l’ensemble de l’installation.
Assurer la continuité du conducteur de protection
Le conducteur de protection joue un rôle fondamental dans la sécurité d’une installation électrique domestique. Il évacue les courants de fuite vers la terre en cas de défaut d’isolement d’un appareil électroménager. Cette fonction protège les personnes contre les électrocutions et permet au disjoncteur différentiel de détecter rapidement toute anomalie. Sans continuité de terre, cette protection devient inopérante.

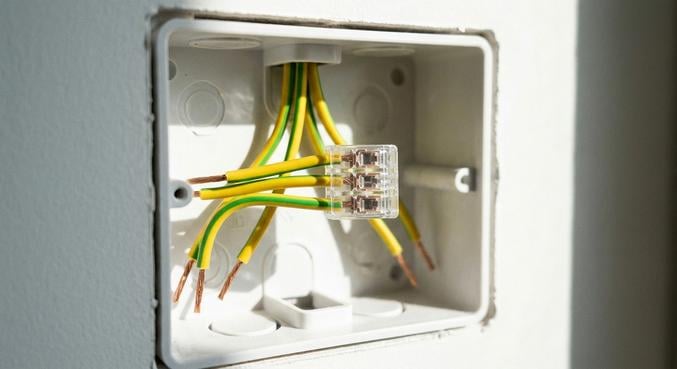

Dans une boîte d’encastrement regroupant plusieurs fils de terre, le maintien de la continuité impose un raccordement rigoureux. Chaque conducteur doit être relié aux autres sans exception. L’utilisation d’une borne de connexion adaptée facilite cette opération tout en garantissant un contact électrique fiable. Cette borne relie l’ensemble des fils de terre entre eux, puis se connecte à la borne dédiée de la prise électrique.
Choisir une borne de connexion adaptée aux contraintes de place
Les boîtes d’encastrement de 40 mm de profondeur, fréquentes dans les installations anciennes, imposent des contraintes de place importantes. Le choix d’une borne de connexion compacte devient alors déterminant. Les bornes automatiques à levier offrent un gain de place appréciable et facilitent l’insertion des conducteurs sans nécessiter de tournevis.
Ces bornes permettent de relier jusqu’à cinq conducteurs simultanément dans un volume réduit. Leur mécanisme à ressort assure un serrage constant, évitant tout risque de desserrage dans le temps. Les dominos traditionnels occupent davantage d’espace mais restent une solution fiable, à condition de respecter un serrage suffisant. Quel que soit le type choisi, la borne doit être dimensionnée pour accepter la section des fils présents, généralement 2,5 mm² pour les circuits de prises.
Prévenir les risques liés au tassement des fils
Le tassement excessif des conducteurs dans une boîte d’encastrement présente plusieurs risques pour la sécurité et la durabilité de l’installation. Un câble plié à angle vif peut voir son isolation endommagée, créant un risque de court-circuit. Les bornes de connexion mal positionnées subissent des contraintes mécaniques susceptibles de provoquer un desserrage progressif des contacts.
Pour limiter ces risques, il convient de replier les conducteurs en accordéon plutôt que de les tasser en boule. Cette technique préserve l’intégrité des gaines isolantes et facilite le positionnement de la prise dans la boîte. Laisser une longueur de fil suffisante, sans excès, permet d’absorber les mouvements sans tension sur les bornes. Si la place manque malgré ces précautions, envisager le remplacement de la boîte par un modèle plus profond garantit une installation durable.

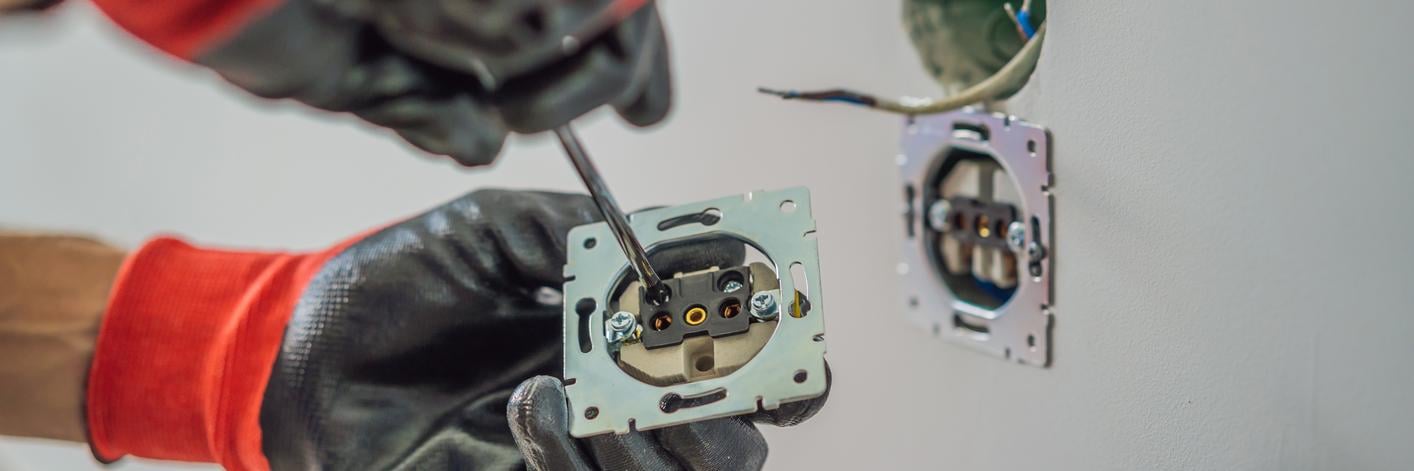

Raccorder la nouvelle prise selon les règles de l’art
Le raccordement de la prise électrique s’effectue en respectant un ordre logique qui facilite l’intervention. Commencer par connecter l’ensemble des fils de terre dans la borne de connexion, puis relier cette borne à la borne de terre de la prise. Ensuite, raccorder le neutre sur la borne correspondante, identifiée par la lettre N. Terminer par la phase, reliée à la borne marquée L. Cette séquence limite les manipulations et réduit les risques d’erreur.
Chaque borne de la prise doit recevoir un seul conducteur correctement dénudé. La longueur de dénudage recommandée varie selon le type de borne, généralement entre 10 et 15 mm. Un fil trop court risque de se déconnecter, tandis qu’un fil trop long laisse une partie conductrice exposée. Le serrage doit être ferme sans excès, pour éviter d’écraser le conducteur tout en assurant un contact fiable.
Vérifier la qualité des connexions avant fermeture
Avant de fixer la prise dans la boîte d’encastrement, un contrôle visuel permet de vérifier la conformité du raccordement. Chaque conducteur doit être inséré à fond dans sa borne, sans brin apparent à l’extérieur. Les fils de terre sont tous reliés ensemble via la borne de connexion. Aucun contact ne doit exister entre les différents conducteurs.
Un test de traction douce sur chaque fil confirme la solidité du serrage. Un conducteur qui se retire facilement indique un serrage insuffisant qu’il faut corriger immédiatement. Cette vérification simple prévient les échauffements et les risques d’arc électrique ultérieurs. Elle garantit également la pérennité de l’installation dans le temps.
Procéder aux contrôles après remise sous tension
Une fois la prise fixée et le capot installé, la remise sous tension s’effectue progressivement. Réarmer d’abord le disjoncteur du circuit concerné au tableau électrique. Si le disjoncteur différentiel se déclenche immédiatement, un défaut d’isolement existe sur le circuit. Dans ce cas, couper à nouveau l’alimentation et vérifier l’absence de contact entre conducteurs.
Si le disjoncteur reste armé, tester le bon fonctionnement de la prise avec un testeur de prise électrique. Cet appareil vérifie la présence de la phase, du neutre et de la terre sur les alvéoles correspondantes. Il détecte également les inversions phase-neutre ou les défauts de terre. Un voyant vert confirme un raccordement conforme. Tout autre résultat impose de couper l’alimentation et de contrôler à nouveau les connexions.
Identifier les situations nécessitant un professionnel qualifié
Certaines configurations dépassent le cadre d’une intervention de bricolage, même pour un particulier averti. La présence de fils dégradés, d’une isolation abîmée ou de conducteurs dont la nature reste incertaine impose de solliciter un électricien professionnel. De même, une installation ne respectant pas les codes couleurs actuels nécessite souvent une mise en conformité globale du circuit.
Les tableaux électriques anciens dépourvus de disjoncteur différentiel présentent un risque important. Dans cette situation, remplacer une prise sans mettre à niveau l’ensemble de l’installation offre une protection illusoire. Un professionnel qualifié évalue alors l’état général du logement et propose les travaux de mise en conformité nécessaires. Cette approche globale garantit la sécurité à long terme.
Comprendre les limites du bricolage sur installation ancienne
Les installations électriques domestiques antérieures aux années 1990 suivent des normes devenues obsolètes. Les sections de fils peuvent être insuffisantes pour les usages actuels. La liaison équipotentielle dans les pièces d’eau fait parfois défaut. L’absence de mise à la terre correctement dimensionnée compromet l’efficacité du dispositif différentiel.
Intervenir sur ce type d’installation sans en connaître l’historique et la conception globale expose à des risques cachés. Un circuit peut comporter des dérivations non répertoriées ou des raccordements réalisés hors normes. L’électricien professionnel dispose des compétences et des outils pour diagnostiquer ces anomalies avant toute modification. Son intervention évite d’aggraver une situation déjà fragile.
Bénéficier d’une installation conforme et sécurisée
Faire appel à un électricien qualifié pour remplacer une prise dans une configuration complexe offre plusieurs garanties. Le professionnel maîtrise les normes en vigueur et adapte son intervention aux spécificités de chaque installation électrique. Il dispose d’un matériel de contrôle permettant de vérifier la conformité des circuits et la qualité de la mise à la terre.
L’intervention d’un professionnel ouvre également droit à des garanties contractuelles et à une assurance responsabilité civile professionnelle. Ces protections apportent une tranquillité d’esprit face aux enjeux de sécurité. Le coût de cette prestation reste modéré au regard des risques évités. Pour les travaux de rénovation électrique plus importants, le recours à un professionnel devient d’ailleurs obligatoire pour obtenir l’attestation de conformité Consuel.
Maintenir la sécurité électrique dans la durée
Une fois la prise correctement raccordée, la pérennité de l’installation repose sur un entretien régulier. Contrôler périodiquement le bon fonctionnement du disjoncteur différentiel en actionnant son bouton test garantit la réactivité du dispositif de protection. Cette vérification mensuelle prend quelques secondes et prévient les défaillances. Le disjoncteur doit se déclencher instantanément lors de l’appui.
Observer les prises électriques du logement permet de détecter les signes de vieillissement ou de surcharge. Des traces de noircissement autour des alvéoles, une odeur inhabituelle ou un échauffement anormal signalent un problème de connexion ou une surintensité. Dans ces situations, couper immédiatement l’alimentation et faire contrôler l’installation par un professionnel évite tout risque d’incendie.
Respecter la charge maximale des circuits de prises
Chaque circuit de prises électriques possède une capacité maximale définie par la section des conducteurs et la valeur du disjoncteur de protection. Un circuit en fil de 2,5 mm² protégé par un disjoncteur de 20 ampères supporte une puissance totale de 4600 watts. Dépasser cette limite provoque un échauffement des câbles et un déclenchement du disjoncteur.
Répartir les appareils électroménagers sur plusieurs circuits évite les surcharges. Les équipements puissants comme le lave-linge, le sèche-linge ou le four nécessitent idéalement un circuit dédié. Cette organisation préserve l’installation et améliore le confort d’utilisation. Elle facilite également l’identification des pannes en cas de déclenchement du disjoncteur.
Anticiper les besoins d’évolution de l’installation
L’évolution des usages domestiques entraîne une augmentation régulière de la consommation électrique. L’ajout de nouveaux appareils électriques peut saturer les circuits existants. Anticiper ces besoins lors du remplacement d’une prise permet d’adapter l’installation progressivement. Vérifier la capacité résiduelle du tableau électrique et le nombre de circuits disponibles oriente ces choix.
Dans les logements anciens, la mise en conformité complète de l’installation électrique représente un investissement significatif mais nécessaire. Cette démarche valorise le bien immobilier et garantit la sécurité des occupants. Un professionnel qualifié établit un diagnostic précis et propose un planning de travaux de rénovation électrique adapté au budget disponible. Cette approche progressive permet d’atteindre la conformité tout en étalant les dépenses dans le temps.
